圆管柱钢结构制作通用工艺010教材VIP免费

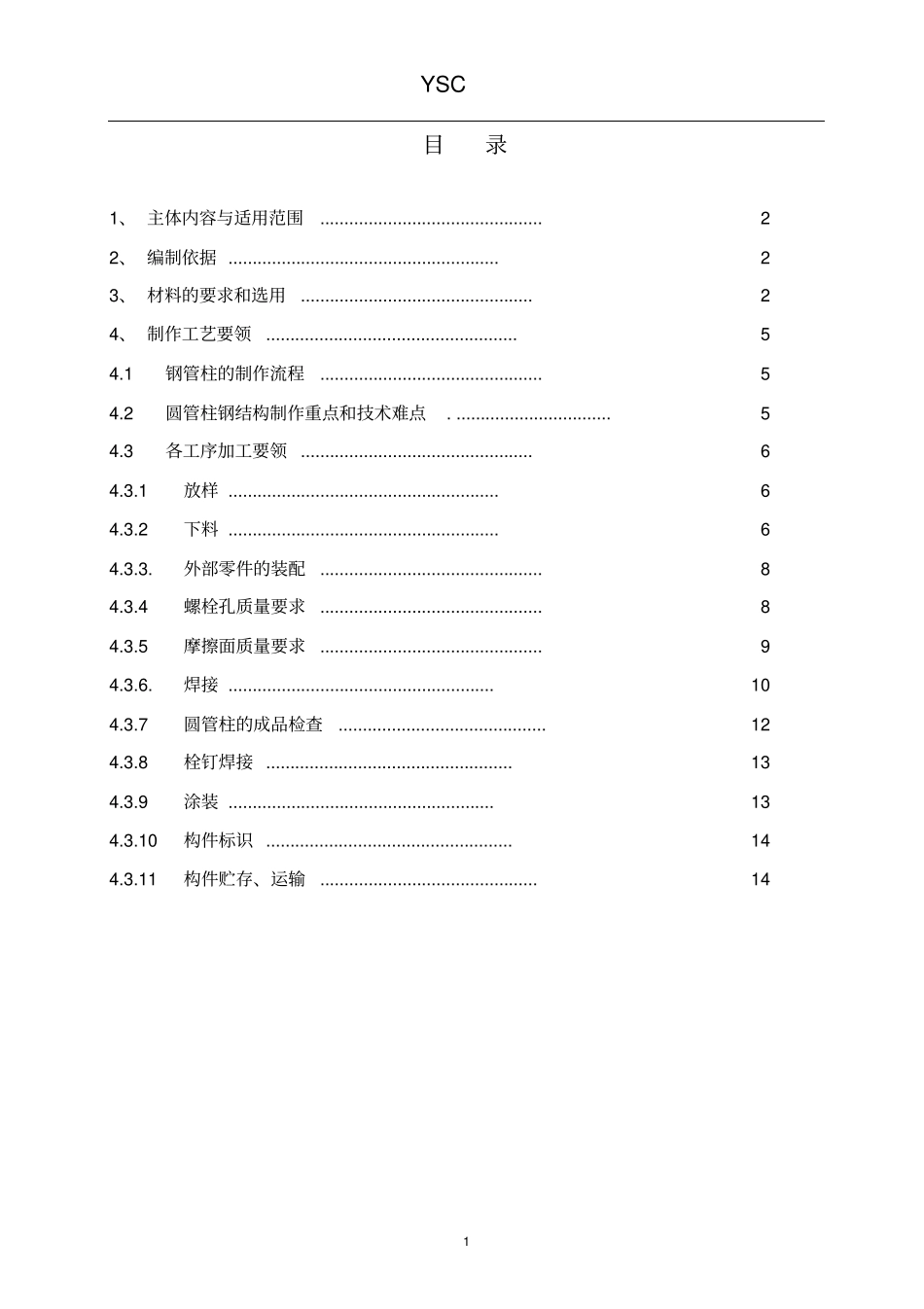

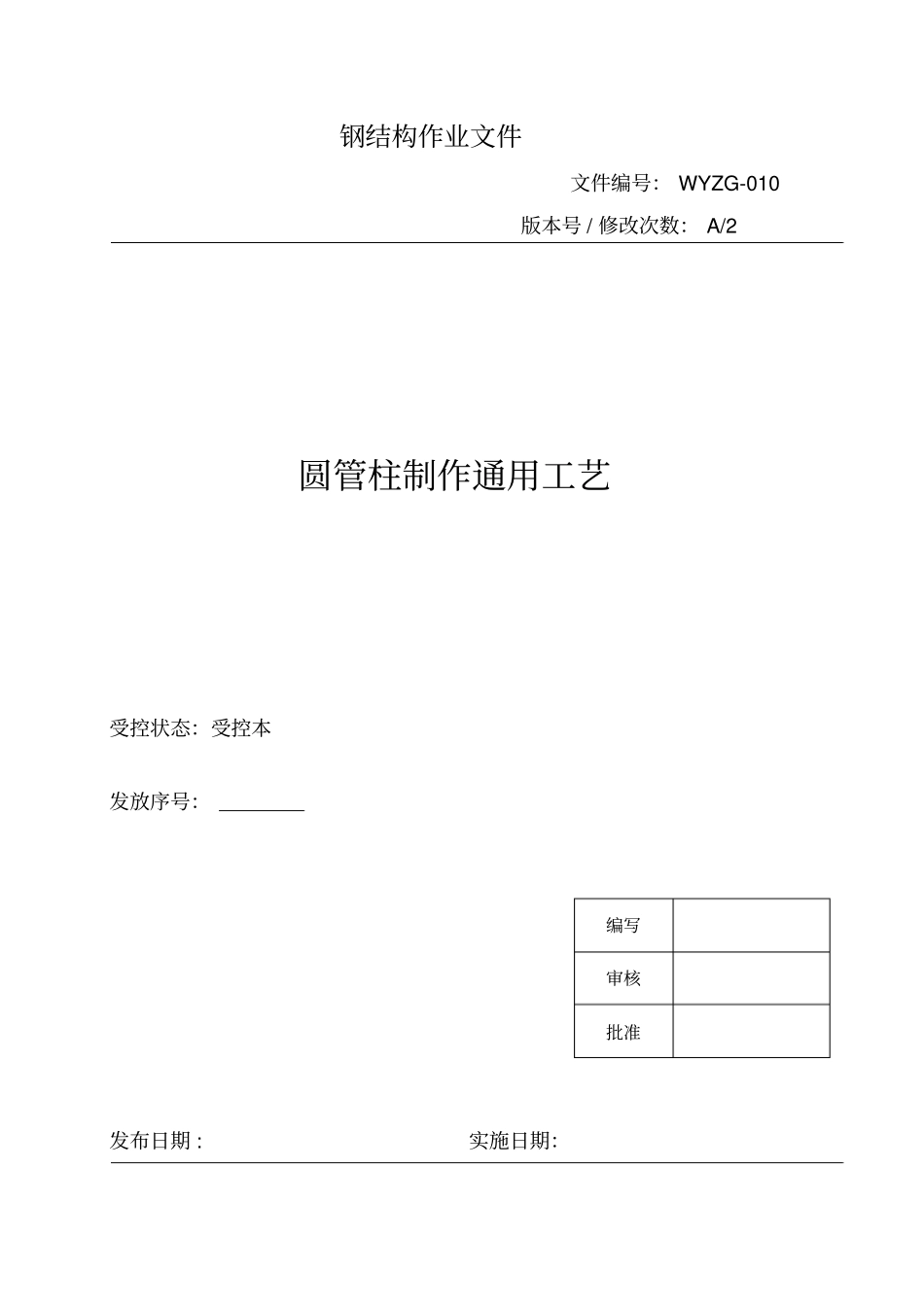

钢结构作业文件文件编号：WYZG-010版本号/修改次数：A/2圆管柱制作通用工艺受控状态：受控本发放序号：发布日期:实施日期：编写审核批准YSC1目录1、主体内容与适用范围..............................................22、编制依据........................................................23、材料的要求和选用................................................24、制作工艺要领....................................................54.1钢管柱的制作流程..............................................54.2圆管柱钢结构制作重点和技术难点.................................54.3各工序加工要领................................................64.3.1放样........................................................64.3.2下料........................................................64.3.3.外部零件的装配..............................................84.3.4螺栓孔质量要求..............................................84.3.5摩擦面质量要求..............................................94.3.6.焊接.......................................................104.3.7圆管柱的成品检查...........................................124.3.8栓钉焊接...................................................134.3.9涂装.......................................................134.3.10构件标识...................................................144.3.11构件贮存、运输.............................................14YSC21、主体内容与适用范围1.1主体内容:圆管柱的一般制作流程。1.2适用范围：建筑钢结构中圆管柱的制作。2、编制依据1）《高层民用建筑钢结构技术规程》JGJ99-982）《建筑钢结构焊接技术规程》JGJ81-20023）《钢结构工程施工质量验收规范》GB50205-20014）《结构用无缝钢管》GB8162-19995）《直缝电焊钢管》GB11345-896）《低合金钢焊条》GB5118-957）《碳钢焊条》GB5117-958）《熔化焊用钢丝》GB/T14957-949）《气体保护焊用钢丝》GB/Y14958-9410）《钢焊缝手工超声波探伤方法和探伤结果分级法》GB11345-9111）《钢结构设计规范》GB50017-200312）《碳素结构钢》GB700-8813）《低合金高强度结构钢》GB/T1591-9414）《厚度方向性能钢板》GB5313-853、材料的要求和选用3.1原材料的选用及其适用标准3.1.1钢管(1)圆管柱钢材主要采用Q235B和Q345B，其质量标准应符合现行国家标准《碳素结构钢》（GB700-88）及《低合金高强度结构钢》（GB/T1591-94）的要求。其力学性能及碳、硫、磷、锰、硅含量的合格保证必须分别符合标准《结构用无缝钢管》（GB8162-1999）或《直缝电焊钢管》GB11345-89。(2)结构用无缝钢管的弯曲度、外径和壁厚等的允许偏差应符合表1的规定。表1无缝钢管弯曲度、外径和壁厚的允许偏差钢管种类钢管尺寸mm允许偏差普通级高级热轧(挤压扩)管外径D＜50±0.50mm±0.40mm≥50±1%±0.75%壁厚s＜4±12.5%(最小值为±0.40mm)±10%(最小值为±0.30mm)YSC3≥4～20+15%-12.5%±10%＞20±12.5%±10%冷拨(轧)管外径D6～10±0.20mm±0.10mm＞10～30±0.40mm±0.20mm＞30～50±0.45mm±0.25mm＞50±1%±0.5%壁厚s≤1±0.15mm±0.12mm＞1～3+15%-10%±10%＞3+12.5%-10%±10%弯曲度壁厚≤15mm不应大于1.5mm/m壁厚＞15～30mm不应大于2.0mm/m壁厚＞30mm或外径≥351mm不应大于3.0mm/m注：对外径大于351mm的热扩管，壁厚允许偏差为±18%(3)直缝电焊钢管外径和壁厚的允许偏差应符合表2的规定。表2直缝电焊钢管外径和壁厚的允许偏差钢管尺寸mm允许偏差（mm）高精度较高精度普通精度外径D5～20±0.10±0.20±0.3021～30±0.10±0.25±0.5031～40±0.10±0.30±0.5041～50±0.10±0.35±0.5051～323.9±0.10±0.8%±1.0%＞323.9±0.10±0.8%±1.0%壁厚s0.50+0.03-0.05±0.06±0.100.60+0.04-0.07±0.070.80±0.081.0+0.05-0.09±0.09±10%1.2±0.111.4+0.06-0.11±0.121.5±0.131.6+0.07-0.13±0.141.8YSC42.0±0.152.2±0.162.5+0.08-0.16±0.172.8±0.183....
