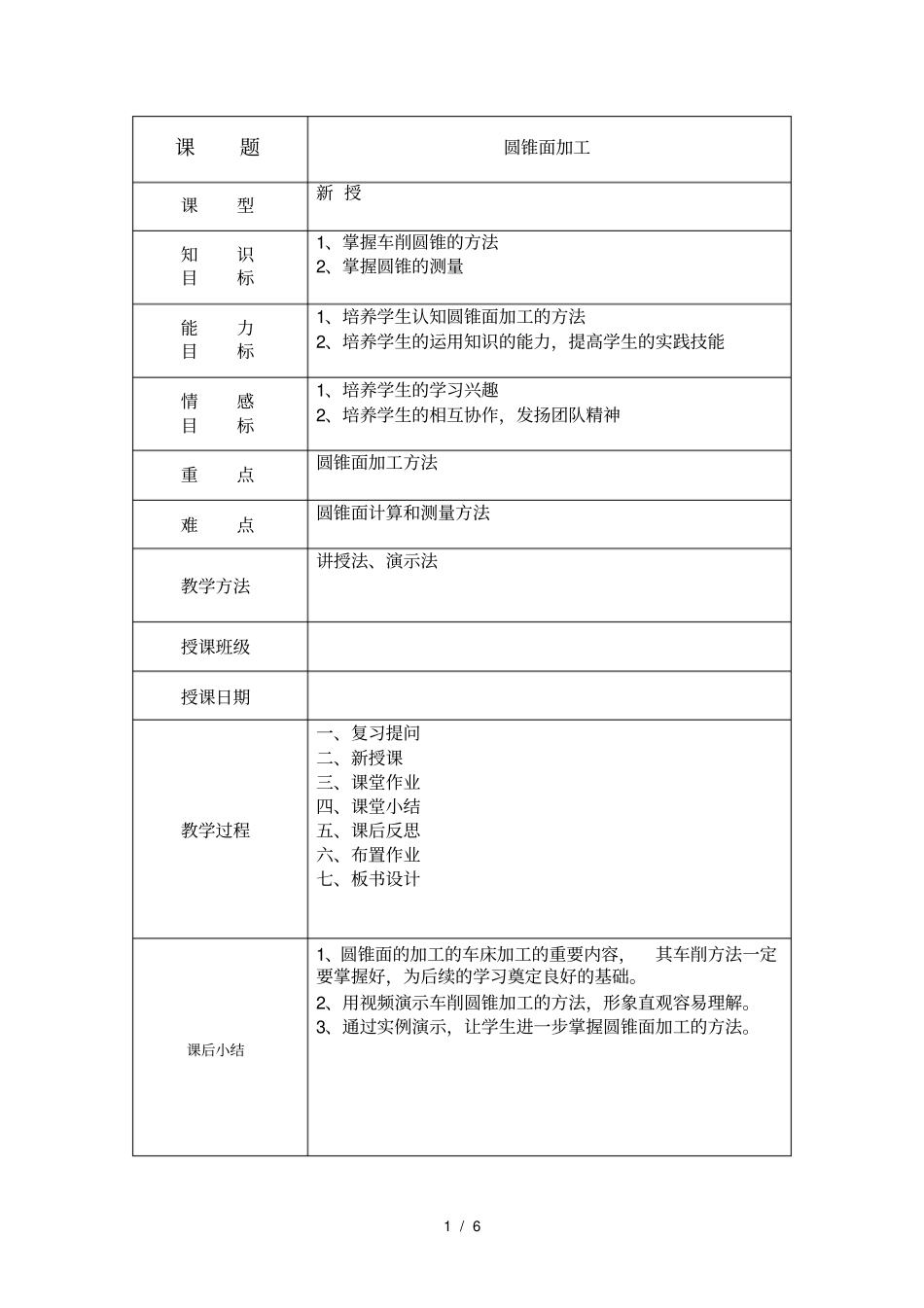

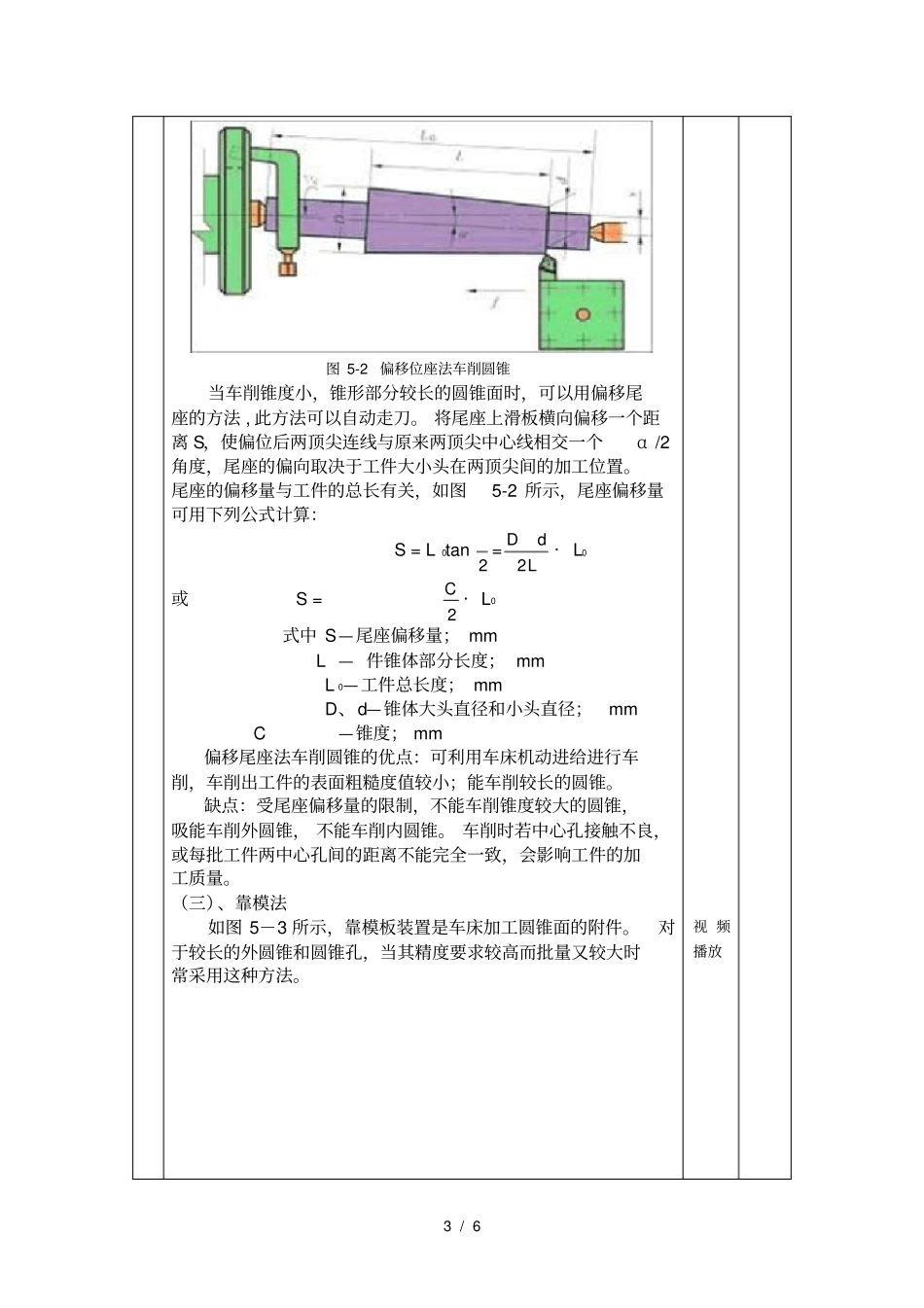

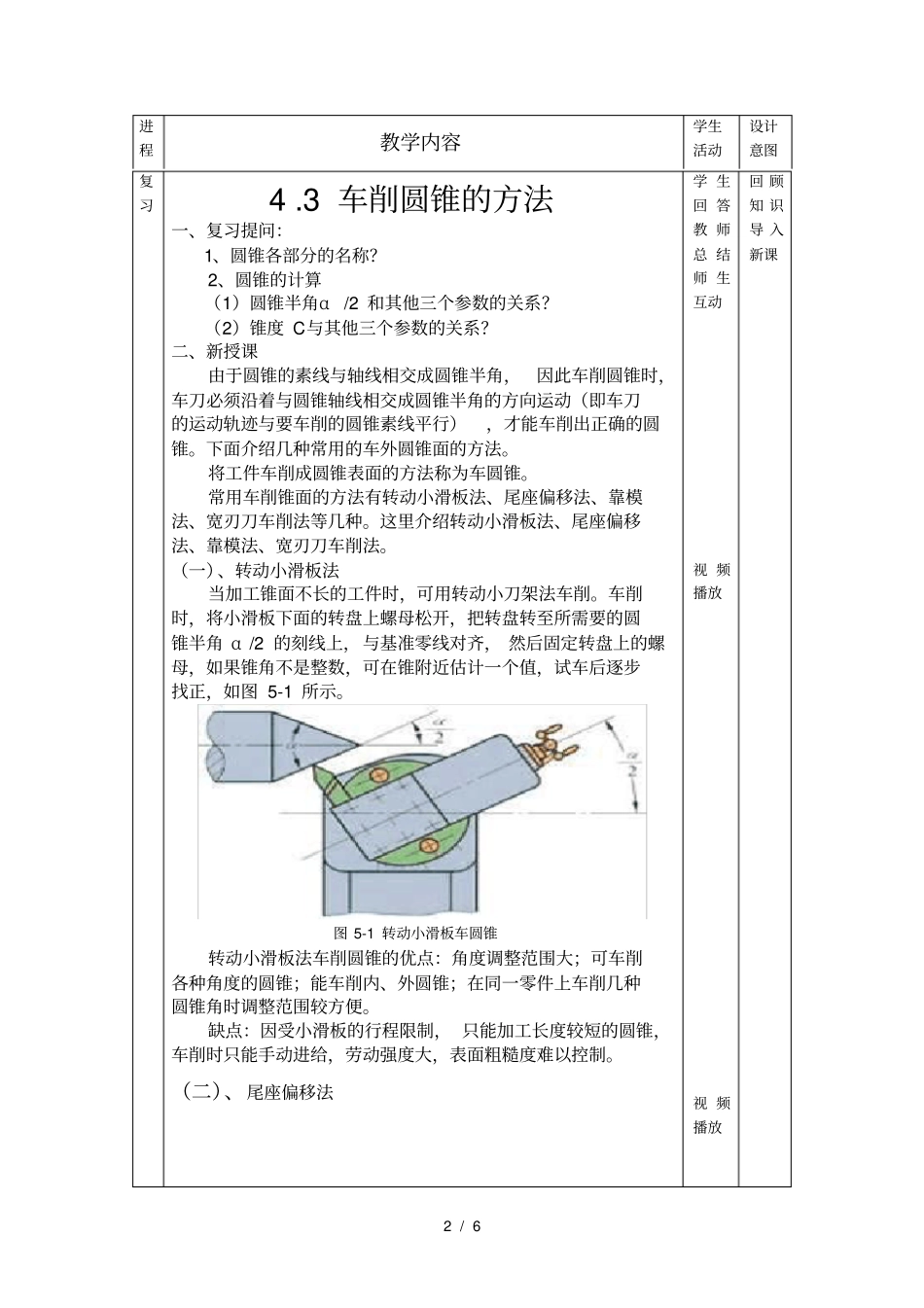

1/6课题圆锥面加工课型新授知识目标1、掌握车削圆锥的方法2、掌握圆锥的测量能力目标1、培养学生认知圆锥面加工的方法2、培养学生的运用知识的能力，提高学生的实践技能情感目标1、培养学生的学习兴趣2、培养学生的相互协作，发扬团队精神重点圆锥面加工方法难点圆锥面计算和测量方法教学方法讲授法、演示法授课班级授课日期教学过程一、复习提问二、新授课三、课堂作业四、课堂小结五、课后反思六、布置作业七、板书设计课后小结1、圆锥面的加工的车床加工的重要内容，其车削方法一定要掌握好，为后续的学习奠定良好的基础。2、用视频演示车削圆锥加工的方法，形象直观容易理解。3、通过实例演示，让学生进一步掌握圆锥面加工的方法。2/6进程教学内容学生活动设计意图复习4.3车削圆锥的方法一、复习提问：1、圆锥各部分的名称？2、圆锥的计算（1）圆锥半角α/2和其他三个参数的关系？（2）锥度C与其他三个参数的关系？二、新授课由于圆锥的素线与轴线相交成圆锥半角，因此车削圆锥时，车刀必须沿着与圆锥轴线相交成圆锥半角的方向运动（即车刀的运动轨迹与要车削的圆锥素线平行），才能车削出正确的圆锥。下面介绍几种常用的车外圆锥面的方法。将工件车削成圆锥表面的方法称为车圆锥。常用车削锥面的方法有转动小滑板法、尾座偏移法、靠模法、宽刃刀车削法等几种。这里介绍转动小滑板法、尾座偏移法、靠模法、宽刃刀车削法。（一）、转动小滑板法当加工锥面不长的工件时，可用转动小刀架法车削。车削时，将小滑板下面的转盘上螺母松开，把转盘转至所需要的圆锥半角α/2的刻线上，与基准零线对齐，然后固定转盘上的螺母，如果锥角不是整数，可在锥附近估计一个值，试车后逐步找正，如图5-1所示。图5-1转动小滑板车圆锥转动小滑板法车削圆锥的优点：角度调整范围大；可车削各种角度的圆锥；能车削内、外圆锥；在同一零件上车削几种圆锥角时调整范围较方便。缺点：因受小滑板的行程限制，只能加工长度较短的圆锥，车削时只能手动进给，劳动强度大，表面粗糙度难以控制。（二）、尾座偏移法学生回答教师总结师生互动视频播放视频播放回顾知识导入新课3/6图5-2偏移位座法车削圆锥当车削锥度小，锥形部分较长的圆锥面时，可以用偏移尾座的方法,此方法可以自动走刀。将尾座上滑板横向偏移一个距离S，使偏位后两顶尖连线与原来两顶尖中心线相交一个α/2角度，尾座的偏向取决于工件大小头在两顶尖间的加工位置。尾座的偏移量与工件的总长有关，如图5-2所示，尾座偏移量可用下列公式计算：S=L0tan2=LdD2·L0或S=2C·L0式中S—尾座偏移量；mmL—件锥体部分长度；mmL0—工件总长度；mmD、d—锥体大头直径和小头直径；mmC—锥度；mm偏移尾座法车削圆锥的优点：可利用车床机动进给进行车削，车削出工件的表面粗糙度值较小；能车削较长的圆锥。缺点：受尾座偏移量的限制，不能车削锥度较大的圆锥，吸能车削外圆锥，不能车削内圆锥。车削时若中心孔接触不良，或每批工件两中心孔间的距离不能完全一致，会影响工件的加工质量。（三）、靠模法如图5－3所示，靠模板装置是车床加工圆锥面的附件。对于较长的外圆锥和圆锥孔，当其精度要求较高而批量又较大时常采用这种方法。视频播放4/6图5-3用靠模板车削圆锥面靠模法车削圆锥的优点：调整锥度既方便又准确，工件中心孔与顶尖接触良好，锥面加工质量高，可利用车床机动进给车削内、外圆锥。缺点：只有在带靠模附件的车床上才能作用，靠模角度调节范围小，吸能车削圆锥半角小于12°以下的圆锥。（四）、宽刃刀车削法车削较短的圆锥时，可以用宽刃刀直接车出，如图6-29所示。其工作原理实质上是属于成型法，所以要求切削刃必须平直，切削刃与主轴轴线的夹角应等于工件圆锥半角α/2。同时要求车床有较好的刚性，否则易引起振动。当工件的圆锥斜面长度大于切削刃长度时，可以用多次接刀方法加工，担接刀处必须平整。图5-4用宽刃刀车削圆锥视频播放5/6这种车削方法实质上属于成形法。宽刃刀属于成形车刀（与工件加工表面形状相同的车刀），其刀刃必须平直，装刀后应保证刀刃与车床主轴轴线的夹角等于工件的圆锥半角。使用这种车削方法时，要求车床具有良好的...
