土木工程力学第二次作业VIP专享VIP免费

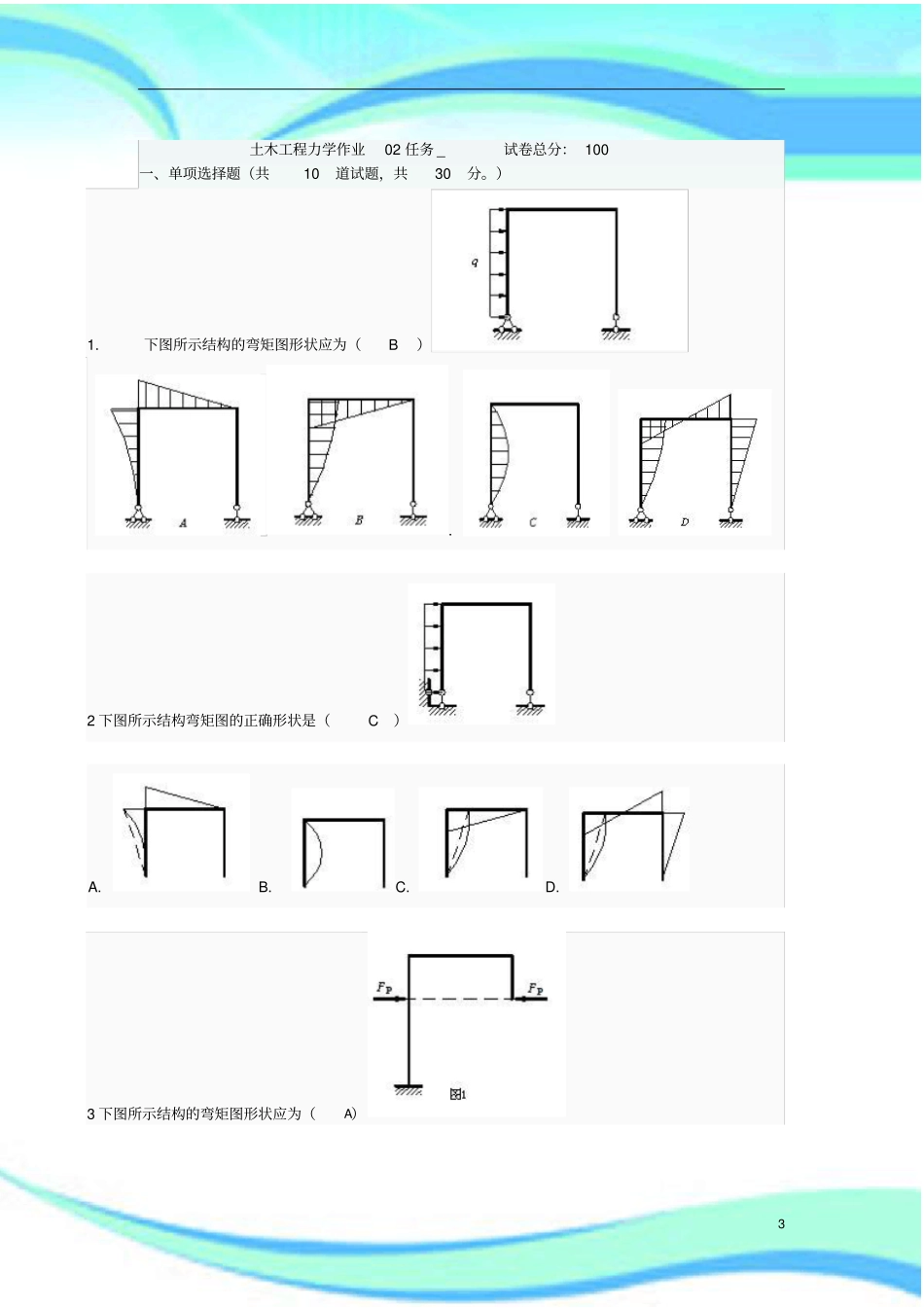

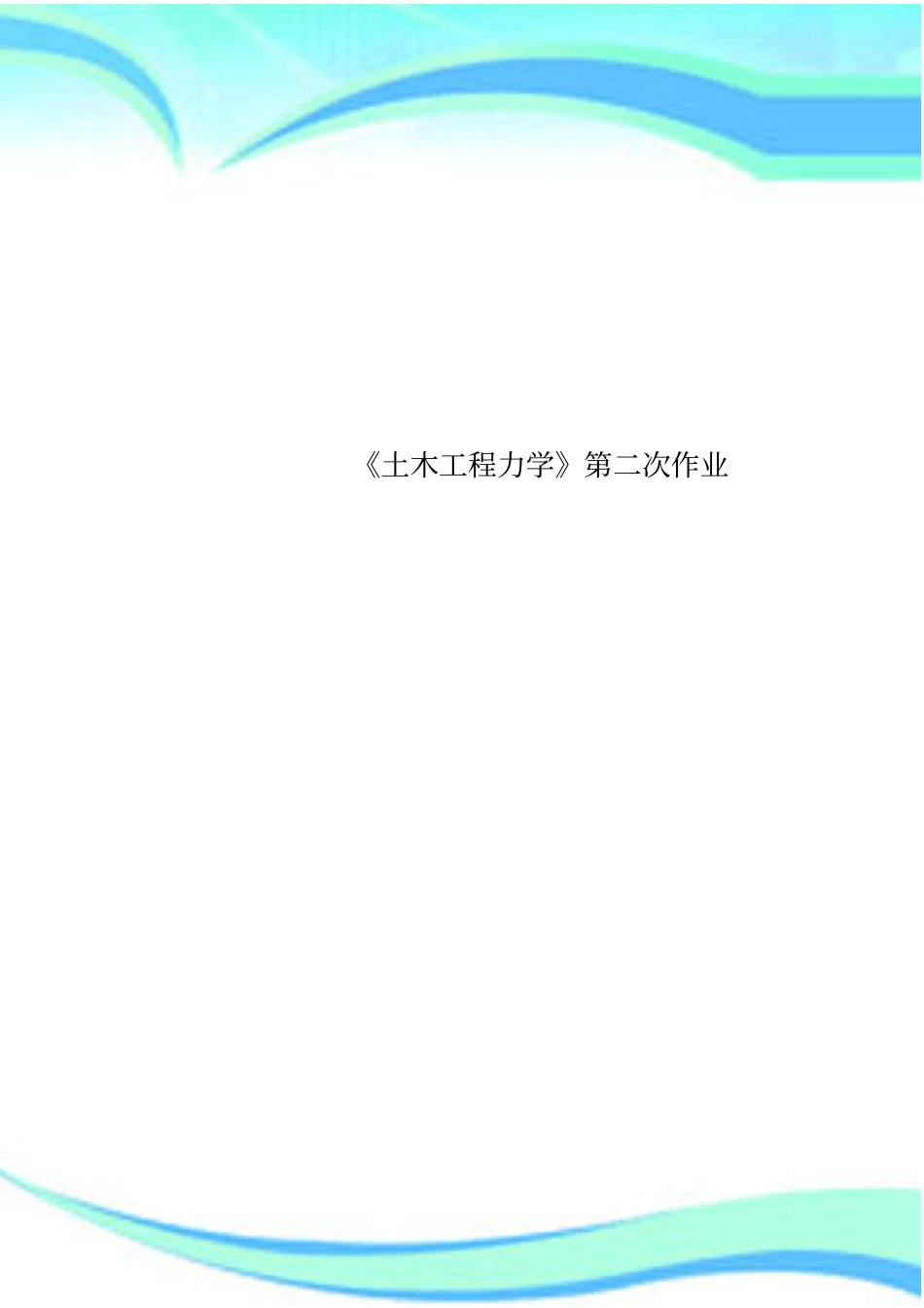

《土木工程力学》第二次作业2————————————————————————————————作者：————————————————————————————————日期：3土木工程力学作业02任务_试卷总分：100一、单项选择题（共10道试题，共30分。）1.下图所示结构的弯矩图形状应为（B）.2下图所示结构弯矩图的正确形状是（C）A.B.C.D.3下图所示结构的弯矩图形状应为（A）4A.B.C.D.4.对图a所示结构，按虚拟力状态b将求出（D）A.A、D两截面的相对转动B.A、D两点的相对线位移C.A、D两点的相对水平位移D.A、D连线的转动5图示虚拟状态是为了求（B）A.A点线位移B.A截面转角C.A点竖向位移D.A点水平位移6对下图（a）所示结构，按虚拟力状态图（b）将求出（D）A.截面B的转角B.截面D的转角C.BD两点间的相对移动D.BD两截面间的相对转动7求图示结构AB两点的相对线位移，虚设力状态为图（A）5A.B.C.D.8.图示简支梁中间截面的弯矩为（A）A.B.C.D.9图示结构A截面的弯矩为（A）A，上侧受拉B，下侧受拉C，上侧受拉D，下侧受拉10图示刚架杆端弯矩MBA等于（A）6A.30kN·m（左侧受拉）B.30kN·m（右侧受拉）C.10kN·m（左侧受拉）D.10kN·m（右侧受拉）11图示悬臂梁中间截面的弯矩为（D）A.B.C.D.12图示结构B截面，弯矩等于（C）A.0B.m上拉C.1.5m下拉D.1.5m上拉13.图示多跨梁MB为（B）A.FPa（下表面受拉）B.FPa（上表面受拉）C.FPa/2（上表面受拉）D.014图示结构中C截面弯矩等于（B）7A.（上拉）B.（上拉）C.（下拉）D.（下拉）15图示多跨静定梁支座截面C的弯矩等于（D）A.（上侧受拉）B.（下侧受拉）C.m（上侧受拉）D.016悬臂梁两种状态的弯矩图如图所示，图乘结果是（C）A.B.C.D17悬臂梁两种状态的弯矩图如图所示，图乘结果是（A）A.B.C.D.18简支梁两种状态的弯矩图如图所示，图乘结果是（B）8A.B.C.D.19下图所示伸出梁弯矩图的正确形状为（C）A.B.C.D.20图示多跨静定梁的基本部分是（A）A.AB部分B.BC部分C.CD部分D.DE部分21图示多跨静定梁的基本部分是（B）A.AB部分B.BC部分C.CD部分D.DE部分22图示桁架有几根零杆（D）A.0B.2C.4D.623图示桁架中的零杆的数目是（C）9A.6根B.8根C.7根D.9根24图示桁架中的零杆为（C）A.5B.6C.7D.825下图所示的对称桁架中杆1和杆2的内力之间的关系是（A）A.B.C.D.26图示对称结构中杆1与杆2的内力关系是（C）A.B.C.D.27图示结构当支座B有沉降时产生（C）A.内力B.反力C.位移D.变形28静定结构的内力与刚度（D）A.有关B.比值有关C.绝对大小有关D.无关1029.静定结构由于温度变化（A）A.发生变形和位移B.不发生变形和位移C.不发生变形，但产生位移D.发生变形，但不产生位移30能使静定结构产生内力的外因为（A）A.荷载B.温差C.支座移动D.A、B、C任何一种均可31荷载作用下产生桁架位移的主要原因是（A）A.轴向变形B.弯曲变形C.剪切变形D.扭转变形32.对称结构在正对称荷载作用下，（B）是反对称的A.弯矩图B.剪力图C.轴力图D.内力33.三铰拱在集中力作用下其合理拱轴线形状是（A）A.折线B.圆弧C.双曲线D.抛物线二、判断题（共10道试题，共30分。）1.图示两根梁的内力相同，变形也相同。（错误）2.图示两个单跨梁，同跨度同荷载。但横截面形状不同，故其内力也不相同。（错误）3.试判断下列弯矩图是否正确。（错误）4图示刚架弯矩图的形状是否正确。（错误）115图示悬臂梁截面A的弯矩值是ql2。（错误）6图示桁架中FN1=0。（错误）7图示多跨静定梁仅AB段有内力。（正确）8图示多跨静定梁仅FD段有内力。（正确）9图示刚架CD部分的内力为零（正确）10图示刚架，AB部分的内力为零。（正确）1211图示桁架结构中不包括支座链杆，有5个杆件轴力为0。（错误）12图示为梁的虚设力状态，按此力状态及位移计算公式可求出AB两点的相对线位移。（正确）13图示二图相乘的结果是（错误）14用平衡条件能求出全部内力的结构是静定结构。（正确）15静定结构的内力和反力与杆件截面的几何尺寸有关。（错误）16静定结构的内力与材料的性质无关。（正确）17依据静力平衡条件可对静定结构进行受力分析，这样的分析结果是唯一正确的结果。（正确）18静定多跨梁中基本部分、附属部分的划分与所承...
