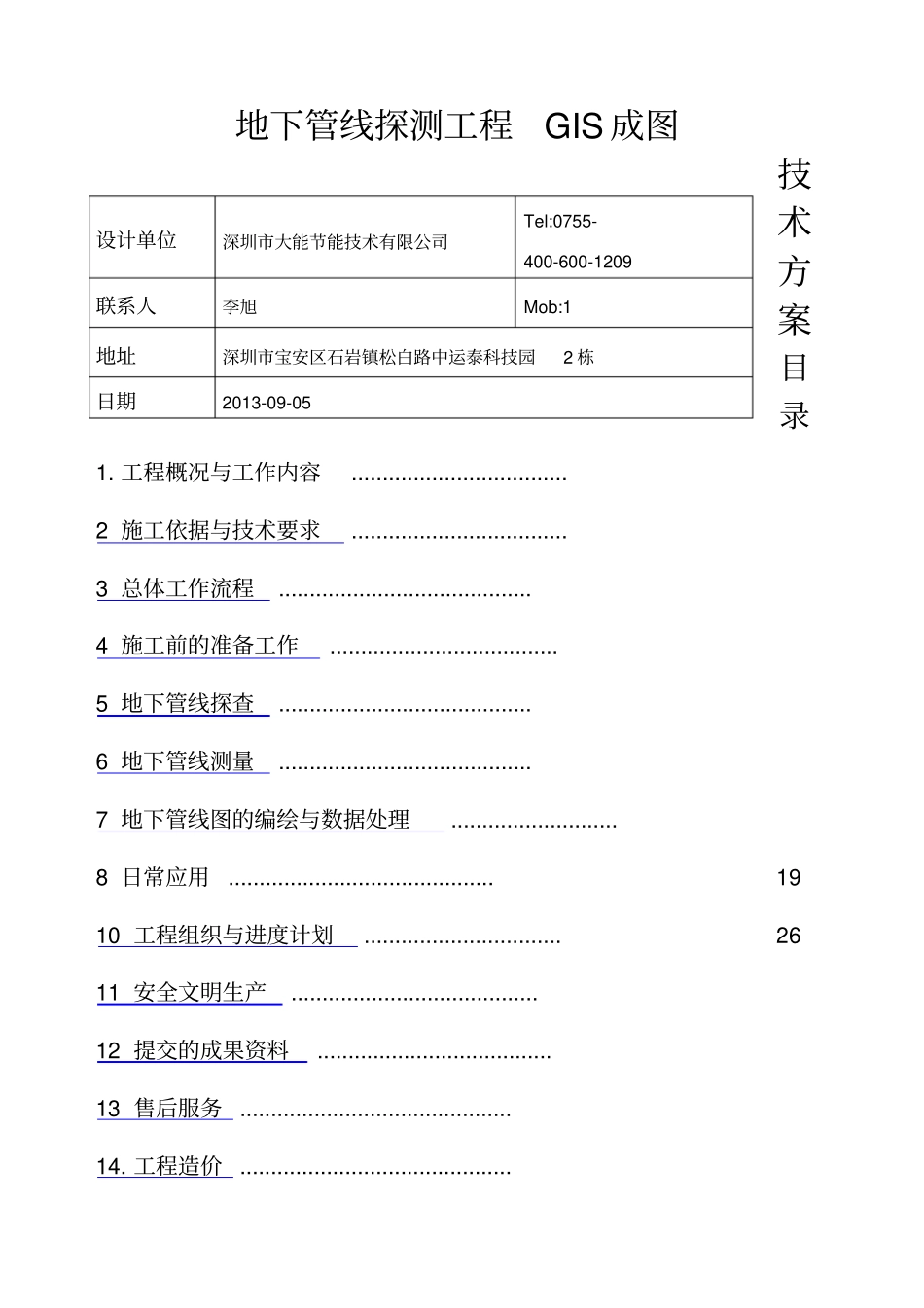

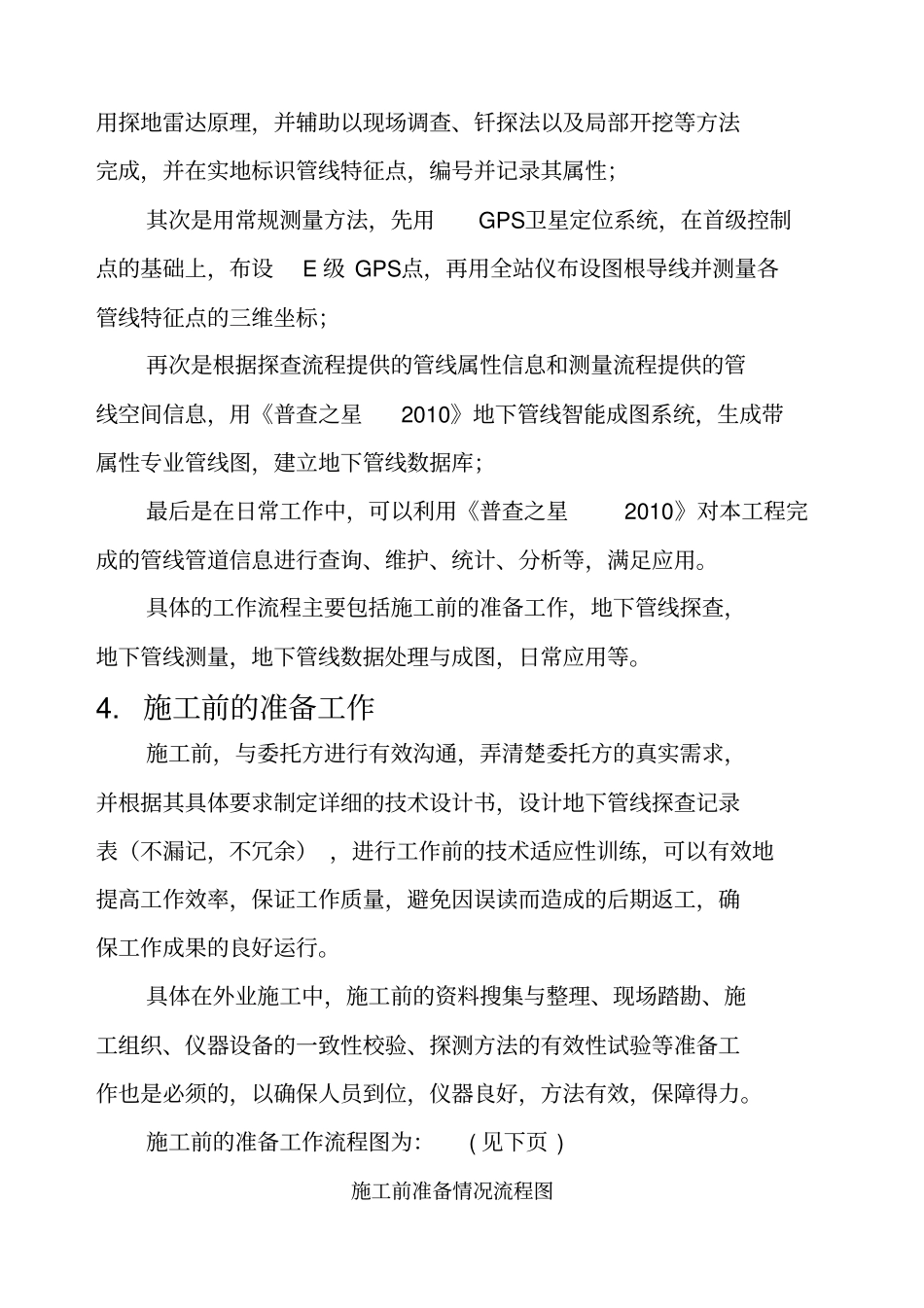

地下管线探测工程GIS成图技术方案目录1.工程概况与工作内容...................................2施工依据与技术要求...................................3总体工作流程.........................................4施工前的准备工作.....................................5地下管线探查.........................................6地下管线测量.........................................7地下管线图的编绘与数据处理...........................8日常应用...........................................1910工程组织与进度计划................................2611安全文明生产........................................12提交的成果资料......................................13售后服务............................................14.工程造价............................................设计单位深圳市大能节能技术有限公司Tel:0755-400-600-1209联系人李旭Mob:1地址深圳市宝安区石岩镇松白路中运泰科技园2栋日期2013-09-051.工程概况与工作内容1.1测区概况本工程的测区位于重庆市大学城供水管线探测。本工程主要涉及到的技术有：地下管线探测技术、工程测量技术、计算机和地理信息系统技术等。1.2工作内容根据业主要求，探明测区范围内的给水管道，测量地下管线特征点的三维坐标，编绘专业管线图，建立专业地下管线数据库并支持常规应用。2.施工依据与技术要求2.1在本工程施工中，施工依据和主要遵循的标准有：2.1.1GIS系统工程相关技术文件、标准等书面文件、材料；2.1.2行业标准《城市地下管线探测技术规程》（CJJ61-2003）；2.1.3行业标准《城市测量规范》（CJJ8-99）；2.1.4行业标准《城市基础地理信息系统技术规范》（CJJ100-2004）；2.1.5国家标准《1:5001:10001:2000地形图图式》（GB/T7929-1995）；2.1.6经委托方批准执行的本工程技术设计书。3.总体工作流程本工程主要涉及地下管线探测、地下管线点测量、管线图编绘、建立地下管线数据库以及支持应用等环节。首先是根据委托方提供的现有管线资料，在实地探明所有现状地下管线管道，其中金属管线主要采用电磁法原理，非金属主要采用探地雷达原理，并辅助以现场调查、钎探法以及局部开挖等方法完成，并在实地标识管线特征点，编号并记录其属性；其次是用常规测量方法，先用GPS卫星定位系统，在首级控制点的基础上，布设E级GPS点，再用全站仪布设图根导线并测量各管线特征点的三维坐标；再次是根据探查流程提供的管线属性信息和测量流程提供的管线空间信息，用《普查之星2010》地下管线智能成图系统，生成带属性专业管线图，建立地下管线数据库；最后是在日常工作中，可以利用《普查之星2010》对本工程完成的管线管道信息进行查询、维护、统计、分析等，满足应用。具体的工作流程主要包括施工前的准备工作，地下管线探查，地下管线测量，地下管线数据处理与成图，日常应用等。4.施工前的准备工作施工前，与委托方进行有效沟通，弄清楚委托方的真实需求，并根据其具体要求制定详细的技术设计书，设计地下管线探查记录表（不漏记，不冗余），进行工作前的技术适应性训练，可以有效地提高工作效率，保证工作质量，避免因误读而造成的后期返工，确保工作成果的良好运行。具体在外业施工中，施工前的资料搜集与整理、现场踏勘、施工组织、仪器设备的一致性校验、探测方法的有效性试验等准备工作也是必须的，以确保人员到位，仪器良好，方法有效，保障得力。施工前的准备工作流程图为：(见下页)施工前准备情况流程图（若委托方坚持要求先找一区域试测，另行商议另案处理）5.地下管线探查5.1概述根据本工程的特点，地下管线探查在充分搜集和分析已有调绘图等资料的基础上，采用实地调查、仪器探测和辅助方法等相结合的方法进行。探测过程遵循从已知到未知，从明显到隐蔽，从金属管线到非金属管线的顺序进行，分组分区域逐片完成。5.2探查内容主要查明地下管线的平面位置、走向、埋深，并调查其管径、材质、压力、埋设年代等相关内容。5.3探查方法5.3.1概述根据不同管线敷设特点，地下金属管线主要用地下管线探测仪探明，非...
