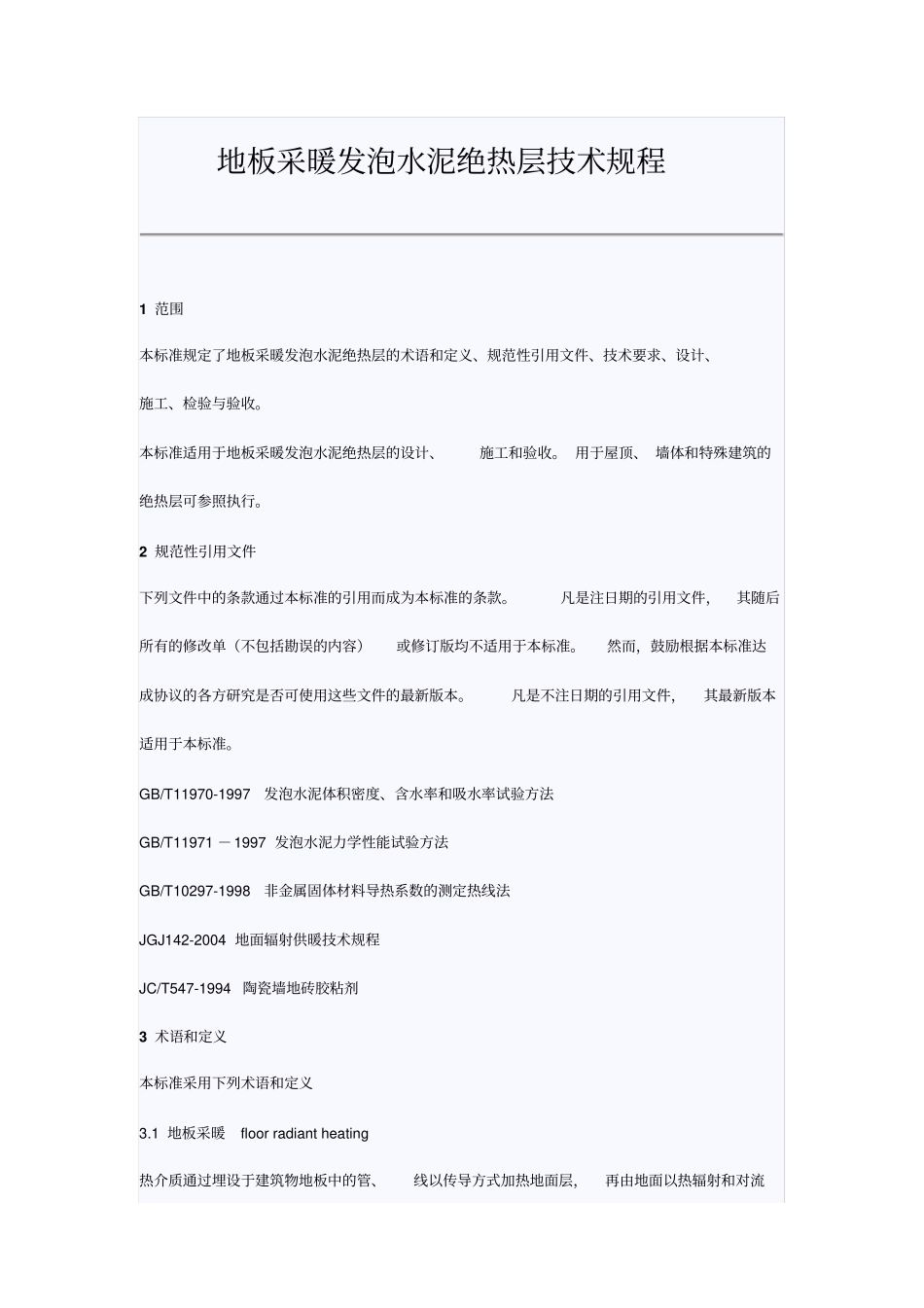

地板采暖发泡水泥绝热层技术规程1范围本标准规定了地板采暖发泡水泥绝热层的术语和定义、规范性引用文件、技术要求、设计、施工、检验与验收。本标准适用于地板采暖发泡水泥绝热层的设计、施工和验收。用于屋顶、墙体和特殊建筑的绝热层可参照执行。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准。然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T11970-1997发泡水泥体积密度、含水率和吸水率试验方法GB/T11971－1997发泡水泥力学性能试验方法GB/T10297-1998非金属固体材料导热系数的测定热线法JGJ142-2004地面辐射供暖技术规程JC/T547-1994陶瓷墙地砖胶粘剂3术语和定义本标准采用下列术语和定义3.1地板采暖floorradiantheating热介质通过埋设于建筑物地板中的管、线以传导方式加热地面层，再由地面以热辐射和对流的传热形式加热室内空气，以达到取暖目的的一种采暖形式。3.2低温热水地面辐射供暖lowtemperaturehotwaterfloorradiantheating以温度不高于60度的热水为热媒，在加热管内循环流动加热整个地板，通过地面以辐射和对流的传热方式向室内供热的采暖方式。3.3绝热层insulatingcourse用以阻挡热量传递，减少无效热耗的构造层。3.4发泡水泥绝热层foameddementinsulatingcourse在一定比例的水泥净浆中加入水泥发泡剂，经搅拌发泡后浇注于地板上形成的具有规定密度、强度和导热系数的构造层。3.5防潮层moistureproofingcourse放置建筑地基或楼层地面下潮气透过地面的构造层。3.6隔离层isolationlayer防止建筑地面上各种液体或地下水、潮气透过地面的构造层。防止建筑地面上各种液体或地下水、潮气透过地面的构造层。3.7填充层packedlayer在绝热层上设置保护加热管并使地面温度均匀的构造层。3.8干体积密度desiccatedbulkdensity发泡水泥绝热层养护28天后，测定的每立方米发泡水泥的绝干质量。3.9抗压强度compressivestrength按GB/T1190标准的发泡水泥试块切割方法，切成发泡水泥试块，烘干发泡水泥试块，烘干至衡重测得的抗压强度值。3.10疏松poriness绝热层结构呈离散颗粒状态。3.11绝热层厚度thethicknessofheat-insulatinglayer由于发泡水泥做绝热层时，不需要在楼板上先做找平层，因此绝热层厚度是平均厚度。4总则4.1为使民用建筑地板采暖发泡水泥绝热层的设计、施工和验收做到技术先进，经济合理，确保工程质量，特制定本标准。4.2民用建筑地板采暖用发泡水泥绝热层是指在一定比例的水泥净浆中加入水泥发泡剂，经现场浇注在楼板上凝固成的具有一定强度和绝热性能的构造层。4.3本标准适用于住宅、商用及办公楼地板采暖发泡水泥绝热层的施工。其他建筑地板采暖发泡水泥绝热层（一下简称绝热层）及做屋顶、屋面绝热层可参照执行。4.4绝热层的设计、施工及验收，除应执行本标准外还应符合国家现行的有关强制性标准和规范的规定。5技术要求5.1绝热层表面质量见表1表1表面质量要求表项目要求裂纹3天养护期内不允许有宽度大于2.0mm的线性裂纹。疏松允许有不大于单个房间总面积十五分之一或单块面积大于0.25m2的疏松。平整度整体地面的平整度不大于10mm。5.2绝热层物理性能指标见表2表2物理性能表干体积密度（kg/m3）抗压强度（Mpa）导热系数（W/m.K）收缩率（％）吸水率（％）3天28天400(+-)50≥0.4≥1.0≤0.088≤0.5≤56500(+-)50≥0.5≥1.1≤0.12≤0.5≤565.3绝热层厚度尺寸偏差为正负5mm。5.4管材卡件可插性。应能将卡件插入并稳固。5.5绝热层表面质量、厚度尺寸及偏差、物理性能试验方法见附录A(规范性附录)。6设计6.1绝热层6.1.1直接与土壤接触或有潮湿气体侵入的地面必须设计绝热层，且绝热层下部应设置防潮层。直接与室外空气相邻的楼板必须设绝热层。6.1.2采用发泡水泥绝热层时，应根据JGJ142－2004《地面辐射供暖技术规程》3.2.5“若采用其他隔热材料时，可根据热阻相当的原则确定厚度”进行设计。6.1.3在与土壤或不采暖房间相邻的地板上的绝热层厚度应不小于60mm。直接与室...
