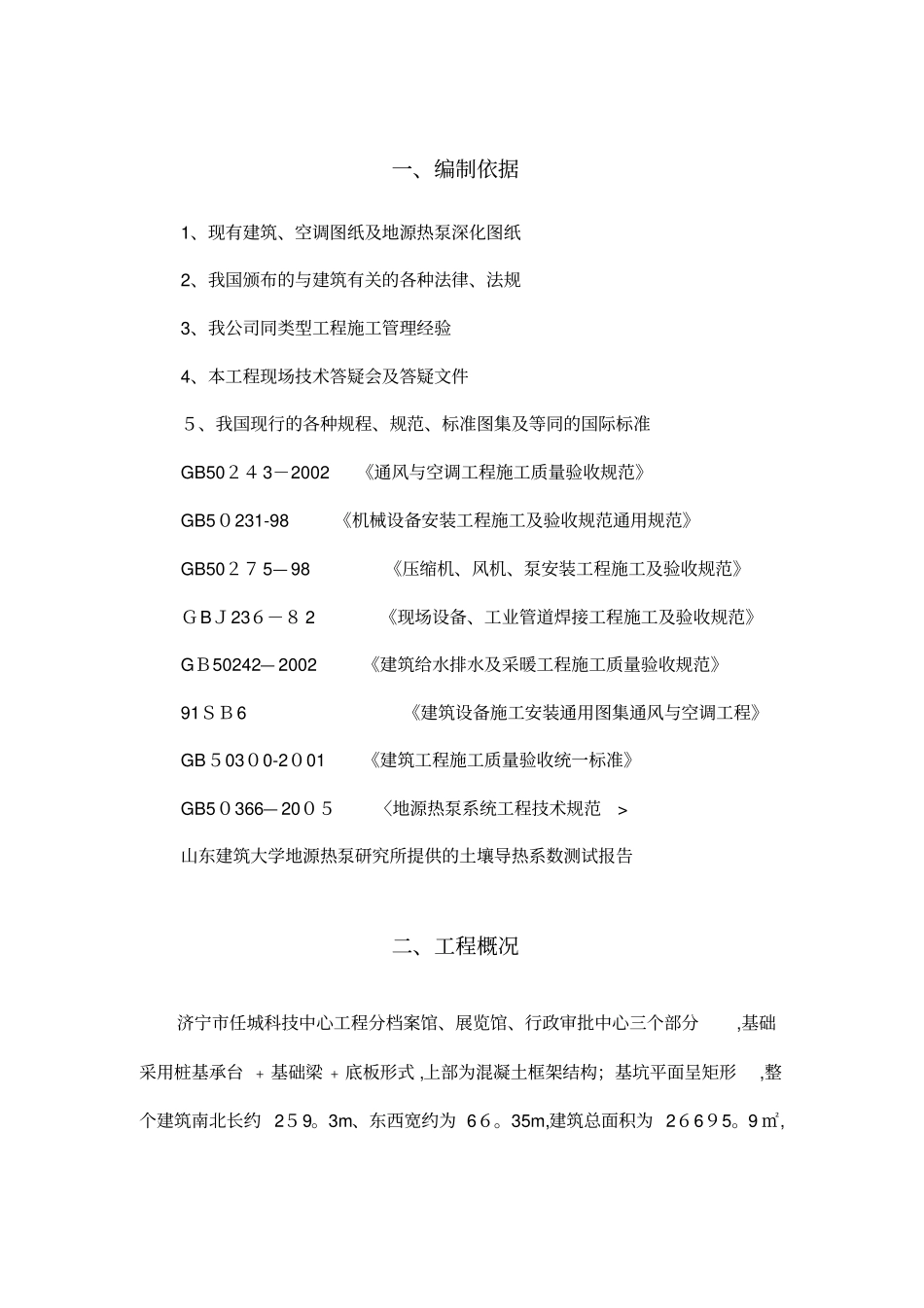

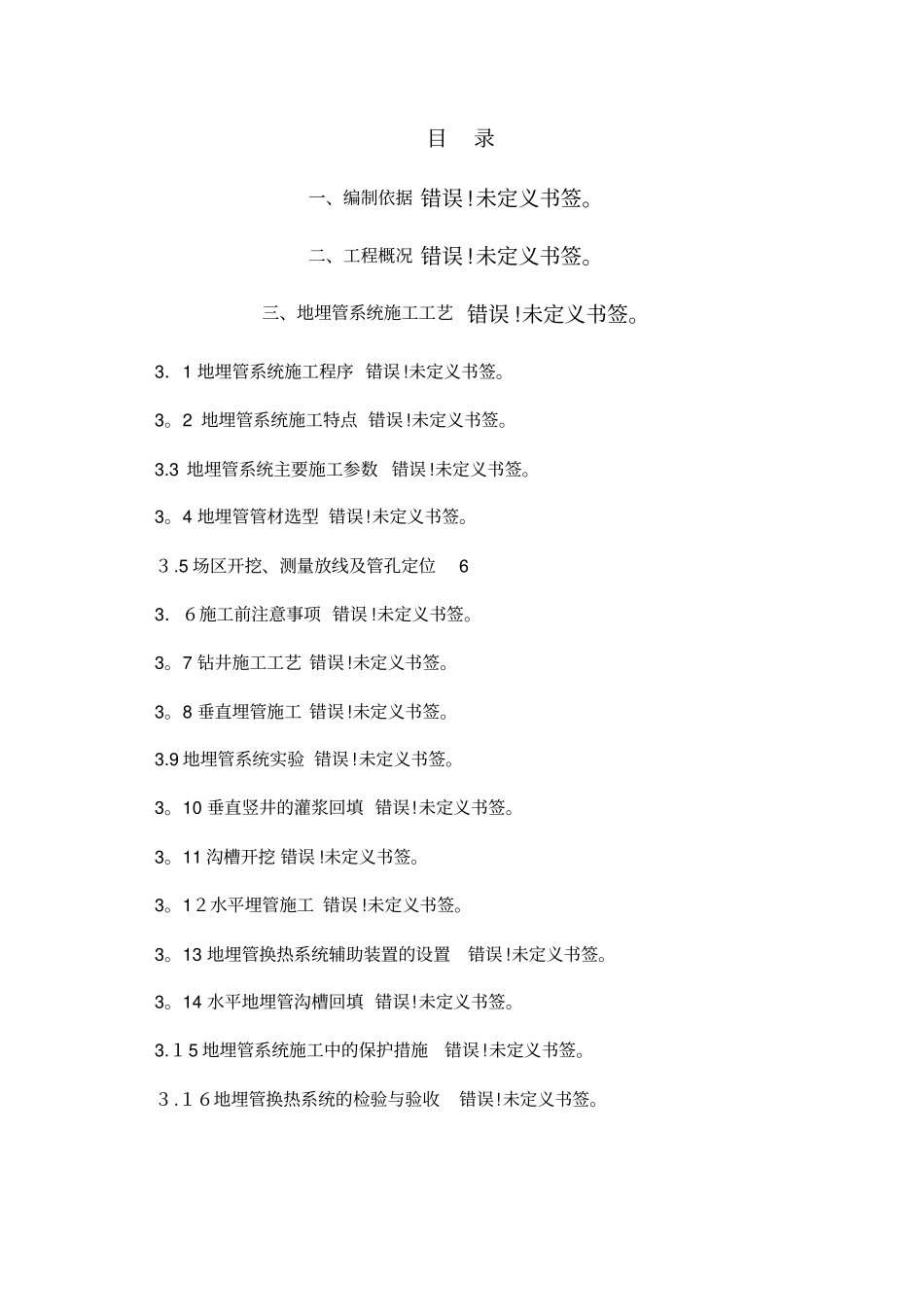

地源热泵地埋管系统施工方案(完整资料）(可以直接使用，可编辑优秀版资料，欢迎下载）目录一、编制依据错误!未定义书签。二、工程概况错误!未定义书签。三、地埋管系统施工工艺错误!未定义书签。3．1地埋管系统施工程序错误!未定义书签。3。2地埋管系统施工特点错误!未定义书签。3.3地埋管系统主要施工参数错误!未定义书签。3。4地埋管管材选型错误!未定义书签。３.5场区开挖、测量放线及管孔定位63．６施工前注意事项错误!未定义书签。3。7钻井施工工艺错误!未定义书签。3。8垂直埋管施工错误!未定义书签。3.9地埋管系统实验错误!未定义书签。3。10垂直竖井的灌浆回填错误!未定义书签。3。11沟槽开挖错误!未定义书签。3。1２水平埋管施工错误!未定义书签。3。13地埋管换热系统辅助装置的设置错误!未定义书签。3。14水平地埋管沟槽回填错误!未定义书签。3.１5地埋管系统施工中的保护措施错误!未定义书签。３.１６地埋管换热系统的检验与验收错误!未定义书签。一、编制依据1、现有建筑、空调图纸及地源热泵深化图纸2、我国颁布的与建筑有关的各种法律、法规3、我公司同类型工程施工管理经验4、本工程现场技术答疑会及答疑文件５、我国现行的各种规程、规范、标准图集及等同的国际标准GB50２４3－2002《通风与空调工程施工质量验收规范》GB5０231-98《机械设备安装工程施工及验收规范通用规范》GB50２７5—98《压缩机、风机、泵安装工程施工及验收规范》ＧBＪ23６－８2《现场设备、工业管道焊接工程施工及验收规范》GＢ50242—2002《建筑给水排水及采暖工程施工质量验收规范》91ＳＢ6《建筑设备施工安装通用图集通风与空调工程》GB５03０0-2０01《建筑工程施工质量验收统一标准》GB5０366—20０５〈地源热泵系统工程技术规范>山东建筑大学地源热泵研究所提供的土壤导热系数测试报告二、工程概况济宁市任城科技中心工程分档案馆、展览馆、行政审批中心三个部分,基础采用桩基承台﹢基础梁﹢底板形式,上部为混凝土框架结构；基坑平面呈矩形,整个建筑南北长约2５9。3m、东西宽约为6６。35m,建筑总面积为2６6９5。9㎡,三部分地上均为４层;展览馆、行政审批中心局部地下一层，建筑面积为33７3。8㎡;建筑物总高度为２３.98ｍ。结合现场条件利用绿化、道路和景观水池等场区,采用垂直地埋管的地源热泵技术为本工程各场馆提供冬季供暖、夏季制冷.三、地埋管系统施工工艺3.1地埋管系统施工程序３。１．1工艺流程施工准备-—-——场地开挖、场地平整－—--管孔定位及编号--—－—机械钻孔，垂直管连接，填料试块配比－—-—－下管－-—－垂直埋管第二次试验———-垂直埋管灌浆－——-—垂直埋管成品保护-－－-－－水平沟槽开挖-—-－—-沟槽砂垫层及支架--－－—水平埋管敷设及与垂直埋管电熔连接－-———水平与垂直埋管试验—－-—－水平沟槽回填及夯实－－-—各环路集管与分集水器连接及试验--－—-地埋管系统试验及运行3.1。２地埋管系统施工工序地埋管系统施工工序包括以下主要内容：（1）场地开挖、平整、测量划线、管孔定位、木桩标记及编号；（2）钻机进场落位安装、水源电源连接、挖泥浆沟、泥浆池、试钻与调整；（3）开钻、钻孔测斜、钻孔记录、泥浆清运及场地清扫;（4）PＥ管进场检验、冲洗与水压试验、检验与实验记录、垂直ＰＥ管管组编号与标识；（5）泥浆泵进场、灌浆填料进场、确定灌浆填料试块的配比或用原泥砂浆回填,及时回填到位，不得有空穴.（6）垂直ＰE管设置管卡，间距2.5～3m，人工配合机械下管、PE管保压至灌浆后1ｈ。（7）从钻孔底部开始由下至上注浆、封孔、管组做同、异程标识、管口可靠封堵。（8）全部(或分区域)钻孔完毕后场地平整、水平管沟测量划线、沟槽机械或人工开挖,沟槽底部敷设砂垫层。3．２地埋管系统施工特点3．2。1整个地埋管系统属于永久性的隐蔽工程，每个环节，每道工序都必须严把质量关。地埋管的施工应做到每道工序必须完成到位,每个钻孔必须建立完整和真实的(包括钻孔、垂直PE管试验、下管、回灌等工序）施工记录档案。３.2.２工序作业的紧密性地埋管系统施工程序主要由钻孔、垂直ＰE管连接与实验、下管、灌浆、水平沟槽开挖、水平PＥ管敷设以及...
