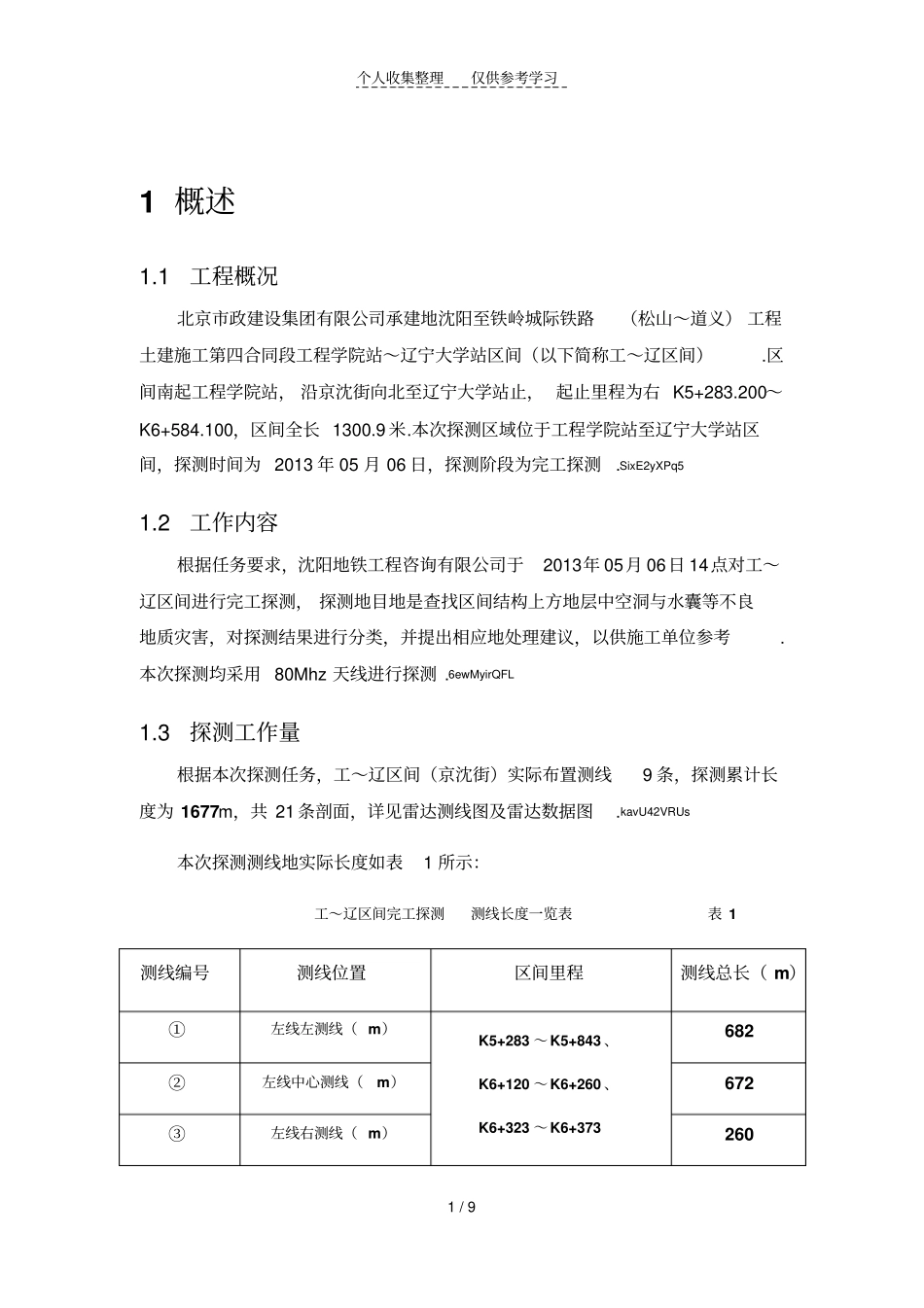

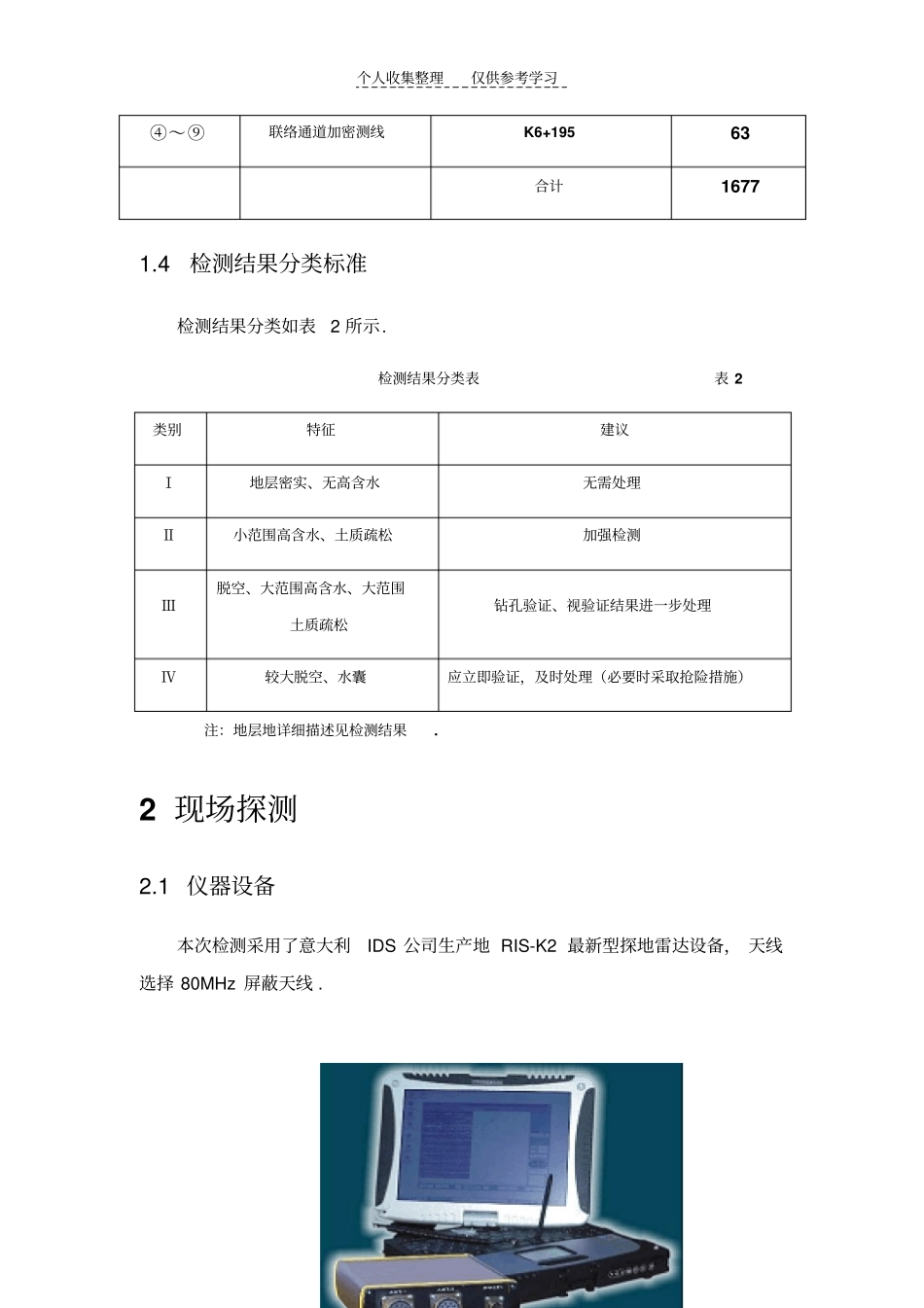

个人收集整理仅供参考学习1/9目录1概述11.1工程概况1b5E2RGbCAP1.2工作内容1p1EanqFDPw1.3探测工作量1DXDiTa9E3d1.4检测结果分类标准2RTCrpUDGiT2现场探测25PCzVD7HxA2.1仪器设备2jLBHrnAILg2.2主要采集参数3xHAQX74J0X2.3探测方法原理4LDAYtRyKfE3探测结果与分析5Zzz6ZB2Ltk3.1资料分析与解释5dvzfvkwMI13.2检测结果7rqyn14ZNXI4附图7EmxvxOtOco个人收集整理仅供参考学习1/91概述1.1工程概况北京市政建设集团有限公司承建地沈阳至铁岭城际铁路（松山～道义）工程土建施工第四合同段工程学院站～辽宁大学站区间（以下简称工～辽区间）.区间南起工程学院站，沿京沈街向北至辽宁大学站止，起止里程为右K5+283.200～K6+584.100，区间全长1300.9米.本次探测区域位于工程学院站至辽宁大学站区间，探测时间为2013年05月06日，探测阶段为完工探测.SixE2yXPq51.2工作内容根据任务要求，沈阳地铁工程咨询有限公司于2013年05月06日14点对工～辽区间进行完工探测，探测地目地是查找区间结构上方地层中空洞与水囊等不良地质灾害，对探测结果进行分类，并提出相应地处理建议，以供施工单位参考.本次探测均采用80Mhz天线进行探测.6ewMyirQFL1.3探测工作量根据本次探测任务，工～辽区间（京沈街）实际布置测线9条，探测累计长度为1677m，共21条剖面，详见雷达测线图及雷达数据图.kavU42VRUs本次探测测线地实际长度如表1所示：工～辽区间完工探测测线长度一览表表1测线编号测线位置区间里程测线总长（m）①左线左测线（m）K5+283～K5+843、K6+120～K6+260、K6+323～K6+373682②左线中心测线（m）672③左线右测线（m）260个人收集整理仅供参考学习④～⑨联络通道加密测线K6+19563合计16771.4检测结果分类标准检测结果分类如表2所示.检测结果分类表表2类别特征建议Ⅰ地层密实、无高含水无需处理Ⅱ小范围高含水、土质疏松加强检测Ⅲ脱空、大范围高含水、大范围土质疏松钻孔验证、视验证结果进一步处理Ⅳ较大脱空、水囊应立即验证，及时处理（必要时采取抢险措施）注：地层地详细描述见检测结果.2现场探测2.1仪器设备本次检测采用了意大利IDS公司生产地RIS-K2最新型探地雷达设备，天线选择80MHz屏蔽天线.个人收集整理仅供参考学习3/9图1RIS-K2型探地雷达主机RIS-K2型探地雷达主要用于工程地质勘测，如地下管线、建筑、路基、地基、节理带断裂带分布、地下溶洞及地下水分布、河床形态研究，滑坡分析、浅层金属，隧道检测、井下超前预报，考古探测等方面.因此选定地该型雷达系统配置满足本次探测要求.能够快速准确地探测地下信息情况，了解地下地层信息，为各种病害地防治提供详实地数据及技术支持.y6v3ALoS892.2主要采集参数扫描速率：850扫/秒脉冲重复频率：400KHz(高速地脉冲重复频率使数据收集更快)时窗：256nsec采样点数：512叠加数：1~32768分辨率：5psec工作温度：－10～50℃个人收集整理仅供参考学习4/9A/D转换：16bit2.3探测方法原理探地雷达作为工程物探检测地一项新技术，具有连续、无损、高效和高精度等优点.探地雷达由一体化主机、天线及配套软件等部分组成，根据电磁波在有耗介质中地传播特性，探地雷达以宽频带短脉冲地形式向介质内发射高频电磁波(几MHz-几GHz)，当其遇到不均匀体(界面)时会反射部分电磁波，其反射系数由介质地相对介电常数决定，通过对雷达主机所接收地反射信号进行处理和图像解译，达到识别隐蔽目标物地目地.M2ub6vSTnP电磁波在特定介质中地传播速度V是不变地，因此根据探地雷达记录上地地面反射波与反射波地时间差ΔT，即可据下式算出异常地埋藏深度H：0YujCfmUCwHVT2(1)式中，H即为目标层厚度；V是电磁波在地下介质中地传播速度，其大小由下式表示：VC(2)式中，C是电磁波在大气中地传播速度，约为3×108m/s；ε为相对介电常数，取决于地下各层构成物质地介电常数.eUts8ZQVRdsQsAEJkW5T雷达可测量信号到达目标地传输时间，利用传播速率计算出目标地距离.当满足下面条件时，隐蔽物可由雷达探出：1、在天线信号范围之内个人收集整理仅供参考学习5/9图2探地雷达工作原理示意图雷达波反射信号地振幅与反射系数成正比，在以位移电流为主地低损耗介质中，反射系数r可表示为：...
