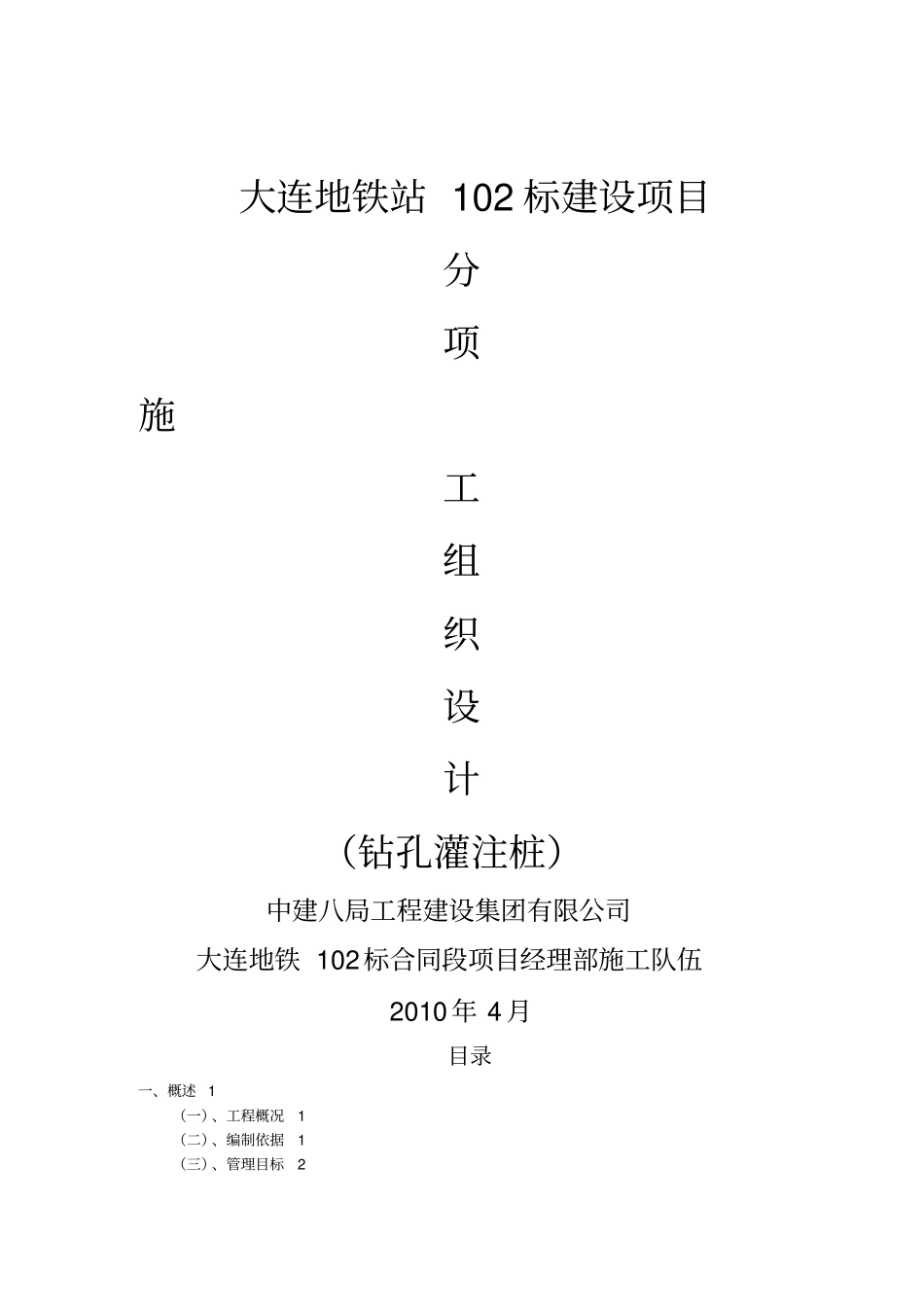

大连地铁站102标建设项目分项施工组织设计（钻孔灌注桩）中建八局工程建设集团有限公司大连地铁102标合同段项目经理部施工队伍2010年4月目录一、概述1（一）、工程概况1（二）、编制依据1（三）、管理目标2二、钻孔桩施工组织设计2（一）、主要设计技术要求2（二）、施工方案及施工工艺流程31、施工工艺32、施工前期现场准备33、主要工艺流程44．测量放线工程⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5、工艺技术及要求46．钻机钻空顺序及泥浆池平面置⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7．壮钢筋笼示意图及桩位篇号⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（三）、主要质量检验指标14（四）、保证工程质量的技术措施14（五）、钻孔灌注桩遇到质量问题的预防及处理措施141、成孔质量问题142、钢筋笼安装质量问题153、水下砼灌注问题16三、质量保证管理16（一）、质量目标：17（二）、主要措施:18（三）、质量管理体系18（四）、主要岗位职责20四、施工总进度计划20（一）、施工总计划进度表21（二）、、进度保证措施21五、安全施工组织设计21（一）、安全管理目标：22（二）、总体思路22（三）、安全生产组织网络23（四）、主要安全技术措施231、钻机安全技术措施232、吊车安全技术措施243、钢筋工安全技术措施254、施工现场安全用电技术措施265、工地防火276、管线及周边建筑物保护措施27七、劳动组织计划表28八、投入的机械设备使用计划表29九、主要材料用量计划表29一、概述（一）、工程概况本项目为友好街站为1号线与5号线的换乘站。车站南北两端各设置一座风井，1号风井东南侧为大连久光商厦，距风井约13米，2号风井东南侧大连希望大厦。两风井均位于为城市绿地内，采用明挖法施工。其风井围护桩为钻孔灌注桩共101根，直径Φ0.8m，桩长共2963.4m，其中I型桩28根，桩长27.9m;II型桩20根，桩长25.9m;III型桩53根，桩长31.4m。砼强度为水下C30。共计混凝土方量1489.567m3。矚慫润厲钐瘗睞枥庑赖賃軔。（二）、编制依据1．设计图纸2．《地铁设计规范》（GB50157-2003）3．《钢筋焊接及验收规程》JGJ18-94．《建筑桩基技术规范》（JGJ94-94）5．《建筑施工工程安全技术规程》（国务院）6．《钢筋混凝土用热轧带肋钢筋》GB1499-19987．《钢筋混凝土用热轧圆钢筋》GB13013-918．《硅酸盐、普通硅酸盐水泥》GB175-929．《普通混凝土用砂标准及检验方法》JGJ-52-9210．《普通混凝土用碎石或卵石标准及检验方法》JGJ-53-9211．《普通混凝土用碎石或卵石标准及检验方法》JGJ-53-9212、《建筑机械使用安全技术规程》（JGB33-86）（三）、管理目标1.质量目标：交工验收合格（质量综合评定分≧90分），竣工验收的质量评定分≧90分。2.工期目标：33天3.安全目标：无重大伤亡事故（四）、施工场地布置在本工程总体计划安排下结合桥钻孔桩施工组织方案进行布置，主要内容有：合理安排生产和生活用房，做好“三通一平”，为施工创造较好的条件。根据设计单位交付的测量资料进行检查核对，测定墩、台中线和标定钻孔位置，补充必要的测量点并加以保护。设置制浆池、沉淀池和钻孔出渣排污路线。钻孔平台的平面尺寸应按桩基设计的平面尺寸，结合钻机底座尺寸而定。不宜直接置于不坚实的填土上，以免产生不均匀沉陷。如若场地为陡坡及水中时，应用枕木或木排桩（或钢管桩）搭设坚固稳定的工作平台。聞創沟燴鐺險爱氇谴净祸測。二、钻孔桩施工组织设计（一）、主要设计技术要求桩径为Φ0.8m，共计2963.4m，桩数101根，桩砼强度为水下C30。（二）、施工方案及施工工艺流程1、施工工艺桩位处整平→测放桩中心线→钢护筒埋设→设置泥浆循环系统→钻机对位→钻机冲击钻进→冲孔到位、孔底测量→正循环清孔→拆钻杆、提钻头→安装钢筋笼→安装砼灌注导管→二次清孔→砼准备→灌注水下砼→拔钢护筒→凿桩头→桩身无破损检测。残骛楼諍锩瀨濟溆塹籟婭骒。根据我公司以往的施工经验，结合本工程的实际情况。本工程采用冲击钻进，自然造浆成孔，二次清孔导管法灌注水下砼。整个工艺分为成孔及成桩两大部分。成孔部分包括冲击成孔，泥浆护壁及一次清孔。成桩部分包括钢筋笼制作、...
