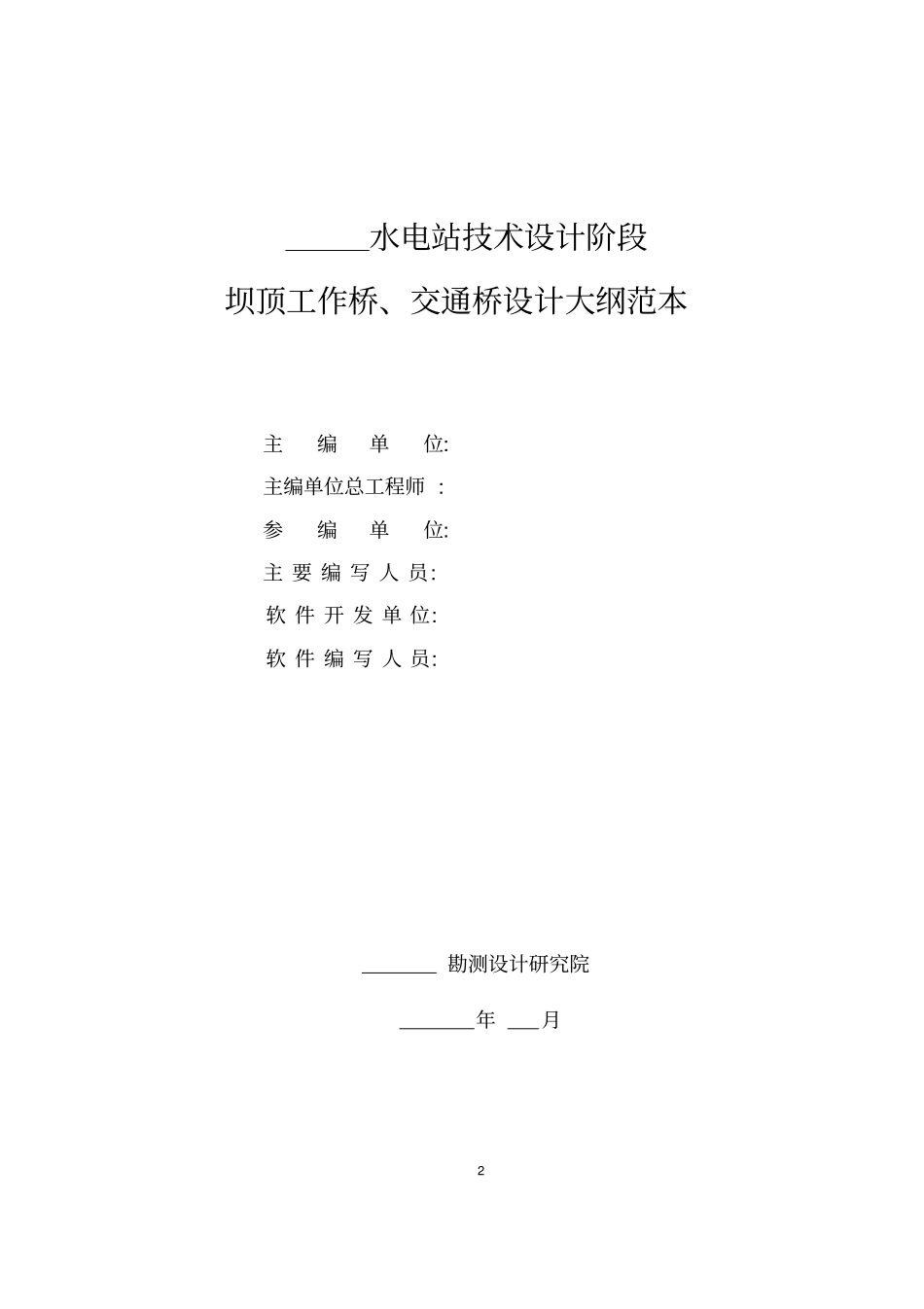

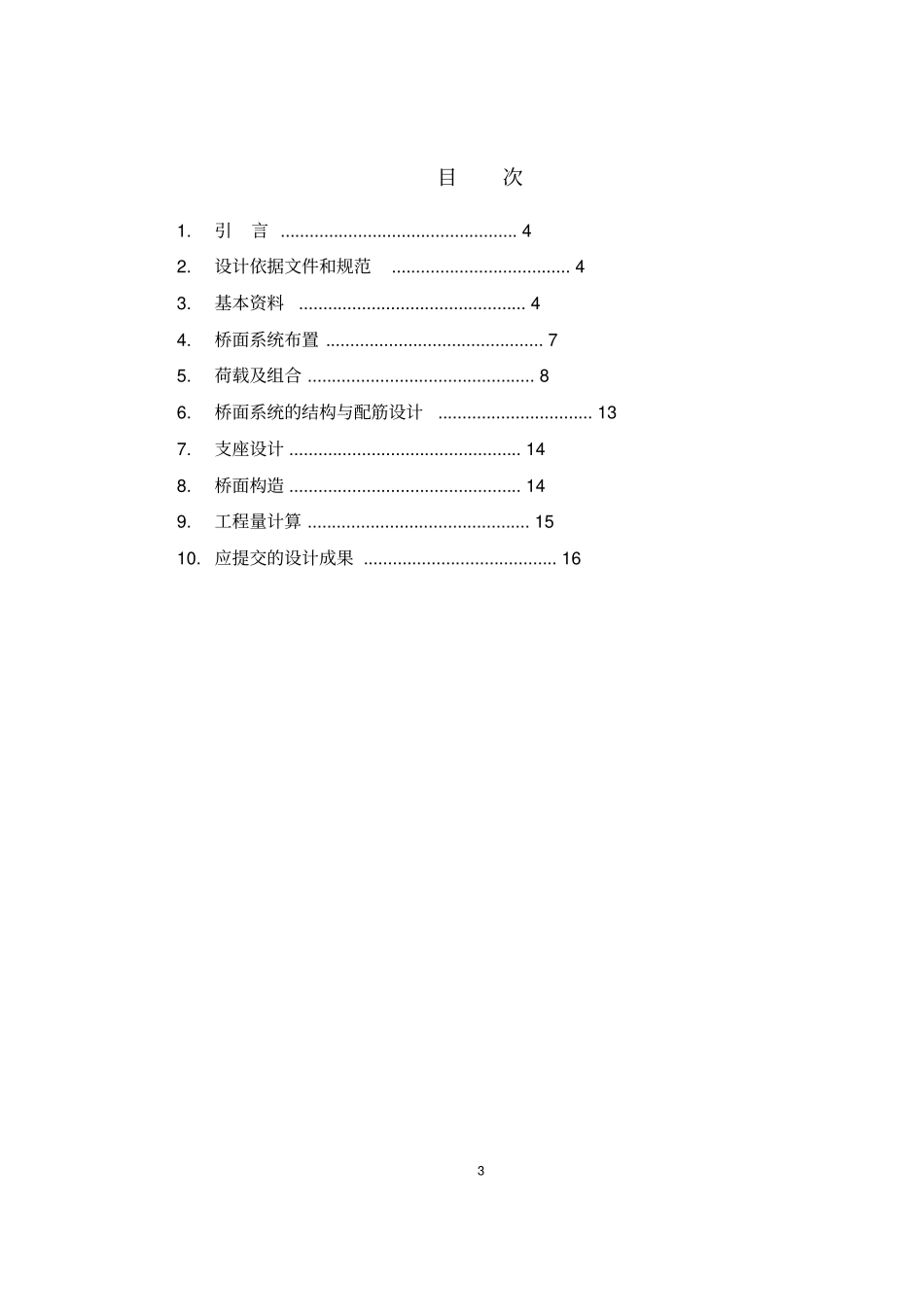

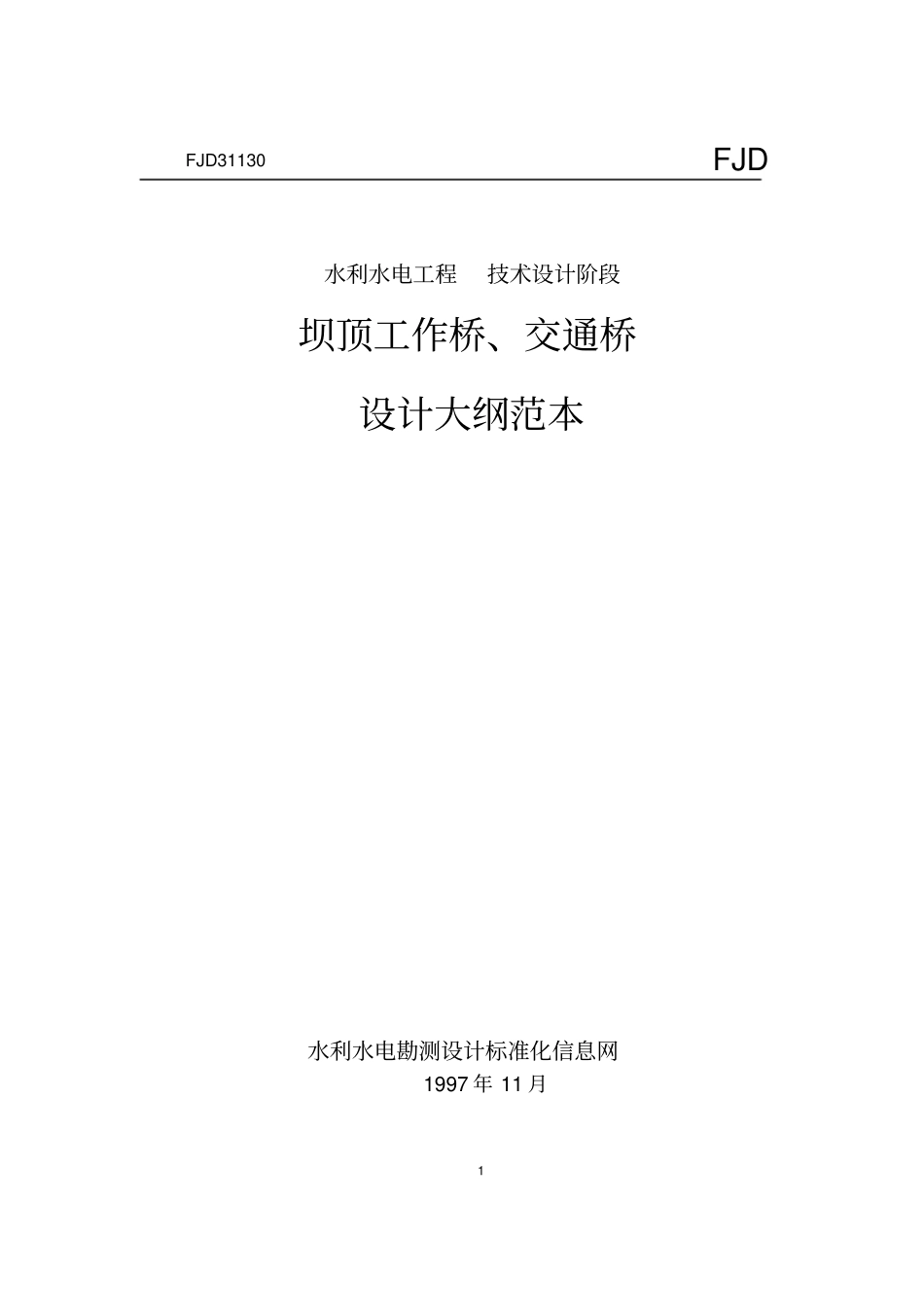

1FJD31130FJD水利水电工程技术设计阶段坝顶工作桥、交通桥设计大纲范本水利水电勘测设计标准化信息网1997年11月2水电站技术设计阶段坝顶工作桥、交通桥设计大纲范本主编单位:主编单位总工程师:参编单位:主要编写人员:软件开发单位:软件编写人员:勘测设计研究院年月3目次1.引言.................................................42.设计依据文件和规范.....................................43.基本资料...............................................44.桥面系统布置.............................................75.荷载及组合...............................................86.桥面系统的结构与配筋设计................................137.支座设计................................................148.桥面构造................................................149.工程量计算..............................................1510.应提交的设计成果........................................1641引言工程位于省(区)市(县)以km的河上，是以为主，兼有、等综合利用的水利水电工程，最大坝高m。工程按初步设计确定，坝顶采用钢筋混凝土预制(或现浇)结构桥面系统，是沟通本工程左右岸的坝顶交通和工程运行工作的建筑物。整个桥面由、、、等部分组成。桥面结构按承受荷载不同，分为坝顶门机桥、交通桥和其他工作桥。2设计依据文件和规范2.1有关本工程的文件(1)工程初步设计报告；(2)工程初步设计报告审批文件；(3)工程初步设计专题报告。(4)有关工程坝顶运输和坝顶各部位吊运的最大、最重部件的资料。(5)有关工程的其他文件或纪要2.2主要设计规范(1)JT1—88公路工程技术标准；(2)GB50201—94防洪标准；(3)SDJ12—78或水利水电枢纽工程等级划分及设计标准和补充规定SDJ217—87(试行)；(4)GBJ139—90内河通航标准；(5)JTJ11—94公路路线设计规范；(6)JTJ21—89公路桥涵设计通用规范；(7)JTJ23—85公路钢筋混凝土及预应力混凝土桥涵设计规范；(8)GBJ10—89混凝土结构设计规范；(9)GBJ9—87建筑结构荷载规范；(10)JTJ4—89公路工程抗震设计规范；(11)SDJ10—78水工建筑物抗震设计规范(试行)。53基本资料3.1桥面设计标准根据JTJ1—88，本工程桥面按级公路标准设计。路基宽m，设计车型为汽一级，验算车型为。门机型号为，固定启闭机型号为。3.2桥面各部位净跨段：m,段：m,段：m,⋯⋯3.3桥面宽度车道净宽m；上游人行道宽m；下游人行道宽m；桥面总宽m。3.4桥面高程桥面高程m。3.5坝前最高洪水位坝前最高洪水位m。3.6门机大梁下水面安全超高门机大梁下水面安全超高m。3.7上游最高通航水位上游最高通航水位m。3.8桥面下通航净空桥面下通航净空m。3.9地震烈度(1)基本烈度根据鉴定，本工程区地震基本烈度为度。(2)设计烈度本工程大坝设计烈度为度。63.10材料特性3.10.1混凝土(1)混凝土设计强度、弹性模量及线膨胀系数见表1。表1混凝土设计强度、弹性模量及线膨胀系数混凝土标号设计强度，MPa弹性模量EhMPa线膨胀系数轴心抗压Ra弯曲抗压RW抗拉RL抗裂Rf(2)钢筋混凝土容重为：kN/m3。(3)流态混凝土容重为：kN/m3。3.10.2钢筋钢筋设计强度及弹性模量见表2。表2钢筋设计强度及弹性模量单位：MPa钢筋种类符号钢筋抗拉、抗压设计强度Rg、Rg弹性模量提示：受力钢筋一般采用II级或III级钢筋，受力较小或簿板结构可采用I级钢筋。3.11荷载超载系数恒载：1.2门机荷载：1.4设计车辆荷载：1.4验算车辆荷载：1.1人群荷载：1.4其他可变荷载：1.43.12安全系数构件工作安全系数：b=0.95混凝土安全系数：c=1.25钢筋安全系数：s=1.253.13动荷冲击系数门机荷载的动荷冲击系数：轻、中级工作制的软钩吊车为1.05，重级工作制的软钩、硬钩吊车和其他特种吊车为1.1。级设计汽车荷载的动荷冲击系数为1.3。7为验算车型，不考虑冲击力。当采用预制梁时，吊装时的动力系数为1.2。3.14允许挠度门机大梁的最大挠度不允许超过L/600(L为计算跨度)。交通桥梁以汽车荷载(不考虑冲击力作用)计算的最大挠度不允许超过L/600，用荷载验算时，上述允许挠度可增加20%。其他工作桥梁的最大挠度不允许超过。提示：工作桥梁的最大挠...
