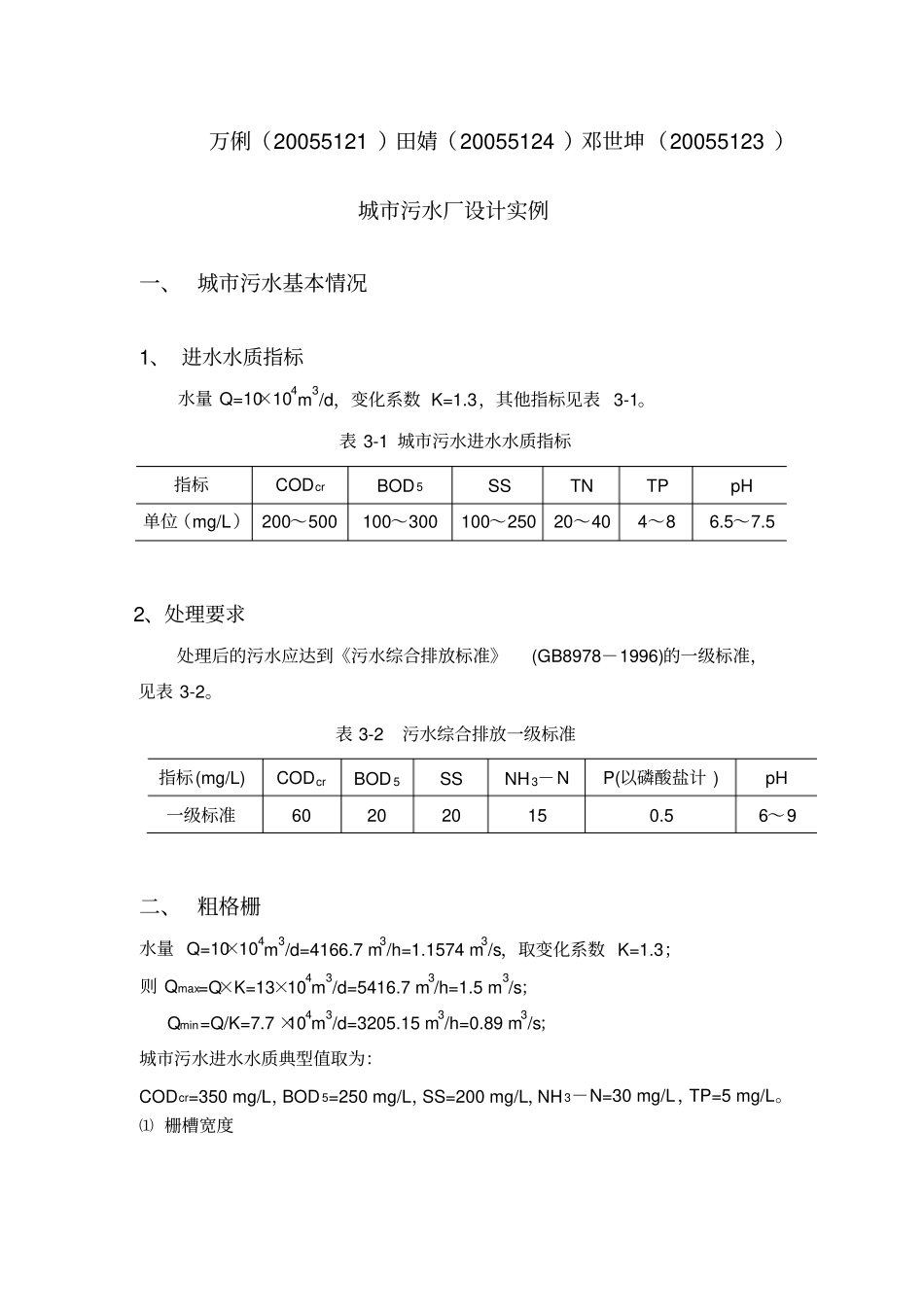

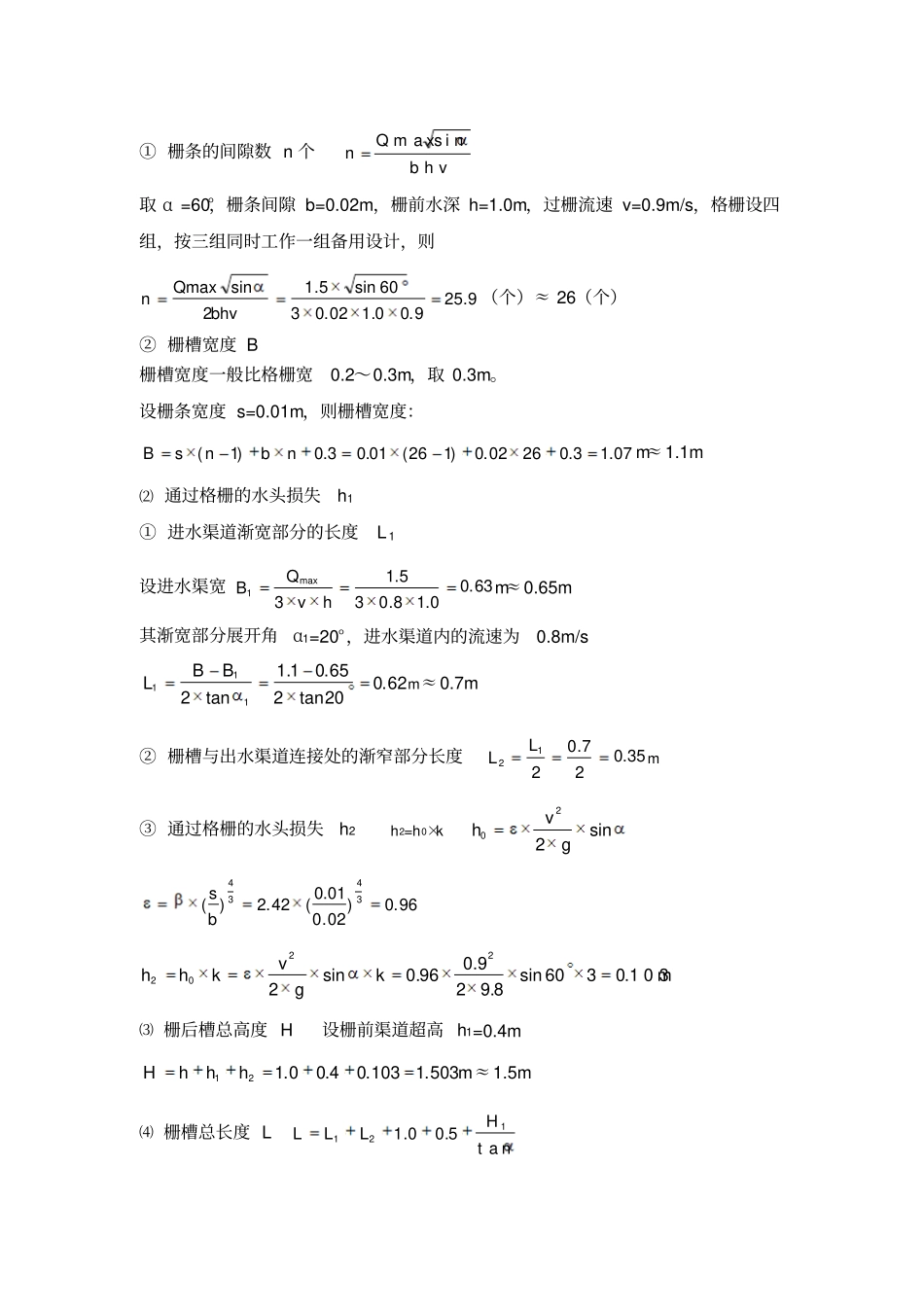

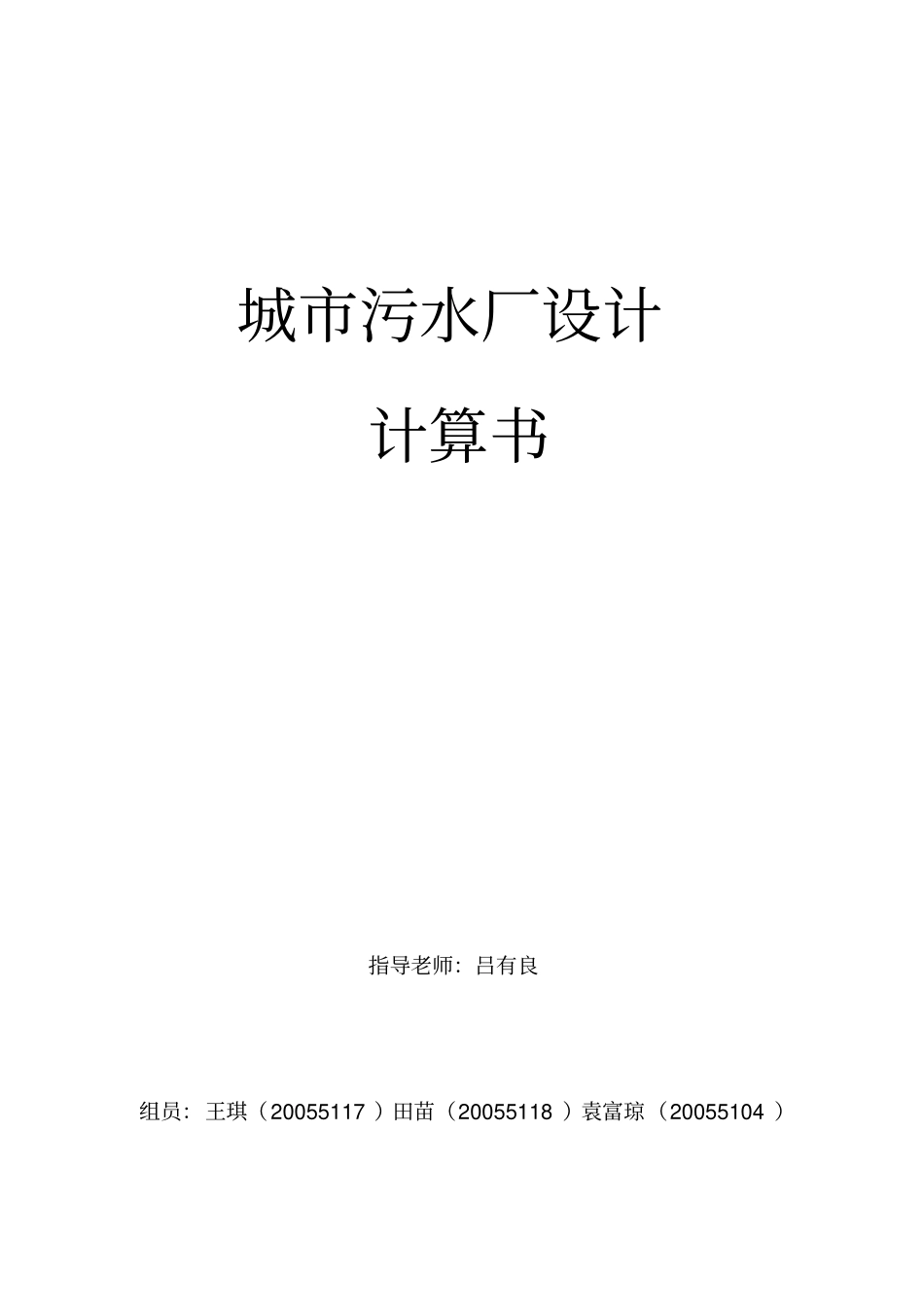

城市污水厂设计计算书指导老师：吕有良组员：王琪（20055117）田苗（20055118）袁富琼（20055104）万俐（20055121）田婧（20055124）邓世坤（20055123）城市污水厂设计实例一、城市污水基本情况1、进水水质指标水量Q=10×104m3/d，变化系数K=1.3，其他指标见表3-1。表3-1城市污水进水水质指标指标CODcrBOD5SSTNTPpH单位（mg/L）200～500100～300100～25020～404～86.5～7.52、处理要求处理后的污水应达到《污水综合排放标准》(GB8978－1996)的一级标准，见表3-2。表3-2污水综合排放一级标准指标(mg/L)CODcrBOD5SSNH3－NP(以磷酸盐计)pH一级标准602020150.56～9二、粗格栅水量Q=10×104m3/d=4166.7m3/h=1.1574m3/s，取变化系数K=1.3；则Qmax=Q×K=13×104m3/d=5416.7m3/h=1.5m3/s；Qmin=Q/K=7.7×104m3/d=3205.15m3/h=0.89m3/s；城市污水进水水质典型值取为：CODcr=350mg/L，BOD5=250mg/L，SS=200mg/L，NH3－N=30mg/L，TP=5mg/L。⑴栅槽宽度①栅条的间隙数n个bhvnsinQmax取α=60°，栅条间隙b=0.02m，栅前水深h=1.0m，过栅流速v=0.9m/s，格栅设四组，按三组同时工作一组备用设计，则9.259.00.102.0360sin5.12sinQmaxbhvn（个）≈26（个）②栅槽宽度B栅槽宽度一般比格栅宽0.2～0.3m，取0.3m。设栅条宽度s=0.01m，则栅槽宽度：07.13.02602.0)126(01.03.0)1(nbnsBm≈1.1m⑵通过格栅的水头损失h1①进水渠道渐宽部分的长度L1设进水渠宽63.00.18.035.13max1hvQBm≈0.65m其渐宽部分展开角α1=20°，进水渠道内的流速为0.8m/s62.020tan265.01.1tan2111BBLm≈0.7m②栅槽与出水渠道连接处的渐窄部分长度35.027.0212LLm③通过格栅的水头损失h2h2=h0×ksin220gvh96.0)02.001.0(42.2)(3434bsmkgvkhh103.0360sin8.929.096.0sin22202⑶栅后槽总高度H设栅前渠道超高h1=0.4mmhhhH503.1103.04.00.121≈1.5m⑷栅槽总长度Ltan5.00.1121HLLLH1为栅前渠道深=h+h1=1.0+0.4=1.4mmL36.360tan4.15.00.135.07.0，取3.4m。⑸每日栅渣量W取W1=0.08m3/103m3污水dmdmKWQW/2.0/66.233.1100008.05.1864003100086400331max采用机械清渣。格栅规格：3.4m×1.1m，选用GH-1200型链式旋转格栅，60°角安装。三、提升泵房⑴水泵的选择进水管流速取为v=1.5m/s，则mDN564.05.114.345.14v4Q4max，取DN=600mm。管内流速smDNQv/33.16.014.3445.14422max最小水量时考虑三台水泵工作，则校核管内流速smDNQv/05.16.014.33489.03422min，满足要求。输水管mvQDN128.15.114.345.14max，取DN=1200mm。考虑6台水泵，四用两备，最小水量时，运行三台泵。每台水泵的容量为hmQQ/2.135447.541643max1集水池容积：相当于一台泵20min中的出水量，V=1354.2/3=451.4m3有效水深采用2m，则集水池的面积为F=451.4/2=225.7m2，集水池的底部设有集水坑，其深度取为0.5m，池底向坑口倾斜，坡度取为0.1。水力损失计算：①沿程损失：管道沿程损失取1.97m/km，管线总长度约100m，则损失H1=1.97/10=0.197m≈0.2m②局部阻力损失估算：gvHf22其中拦污网=1.0，喇叭口=0.2，弯头=1.2×3=3.6，电动蝶阀=2×0.2=0.4，单向阀=1.7，渐扩=0.2，渐缩=0.2，所以Hf=（1.0+0.2+3.6+0.4+1.7+0.4）×1.52/（2×9.8）=0.838m=0.85m水位差：H3=16m，自由水头1.0m总水头H=H3+1.0+0.85+0.2=18.05m，水泵扬程不小于H。单台水泵供水能力Q=1354.2m3/h选用350QW1500-26潜水排污泵，四用两备。泵的参数：泵型号350QW1500-26，出水口径350mm，流量1500m3/h，扬程26m，转速740r/min，轴功率126.27kw，配用功率160kw，泵效率82.17%，泵重2880kg。水泵的电机选用Y315M2-4，其参数：转数1480r/min，功率160kw，功率93%。⑵起重设备选择泵重2880kg，电机重1160kg，总重2880＋1160＝4040kg因此选用LD型电动单梁桥式起重机LD10－19.5－75，参数：起重量6T，跨度19.5m，运行速度75m/min。⑶泵房的设计泵房的宽：B＝24.0m泵房的长：L＝30.0m泵房的高度：H=18.80m。四、细格栅⑴栅槽宽度①栅条的间隙数n个vhbnsinQmax取α=60°，栅条间隙b=0.01m，栅前水深h=1.0m，过栅流速v=0.9m/s，格栅设两组，按两组同时工作设计，一格停用，一格工作校核，则6.779.00.101.0260sin5.12sinQmaxvhbn（个）≈78...
