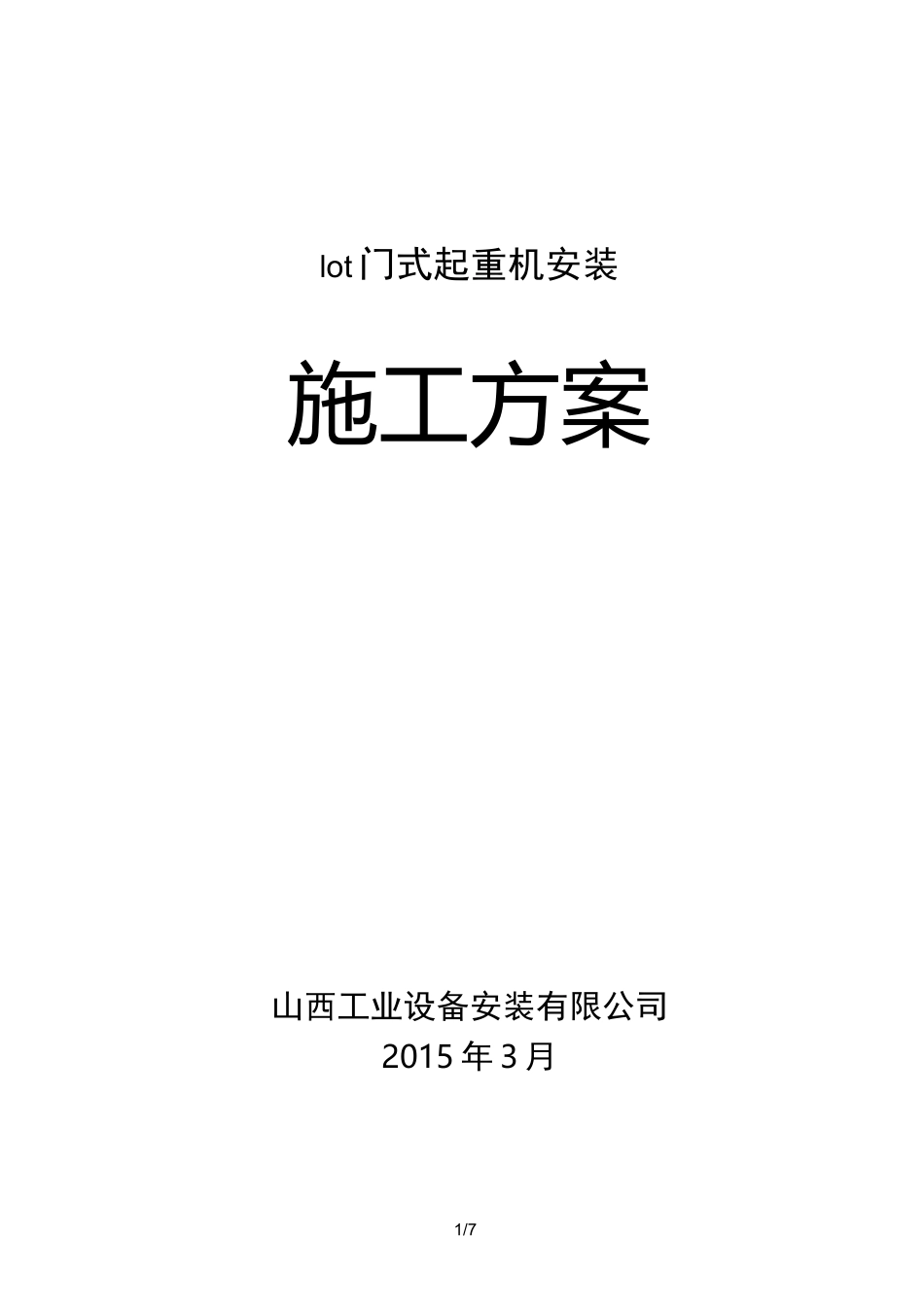

10t门式起重机安装方案(精选、)_第1页
1/7

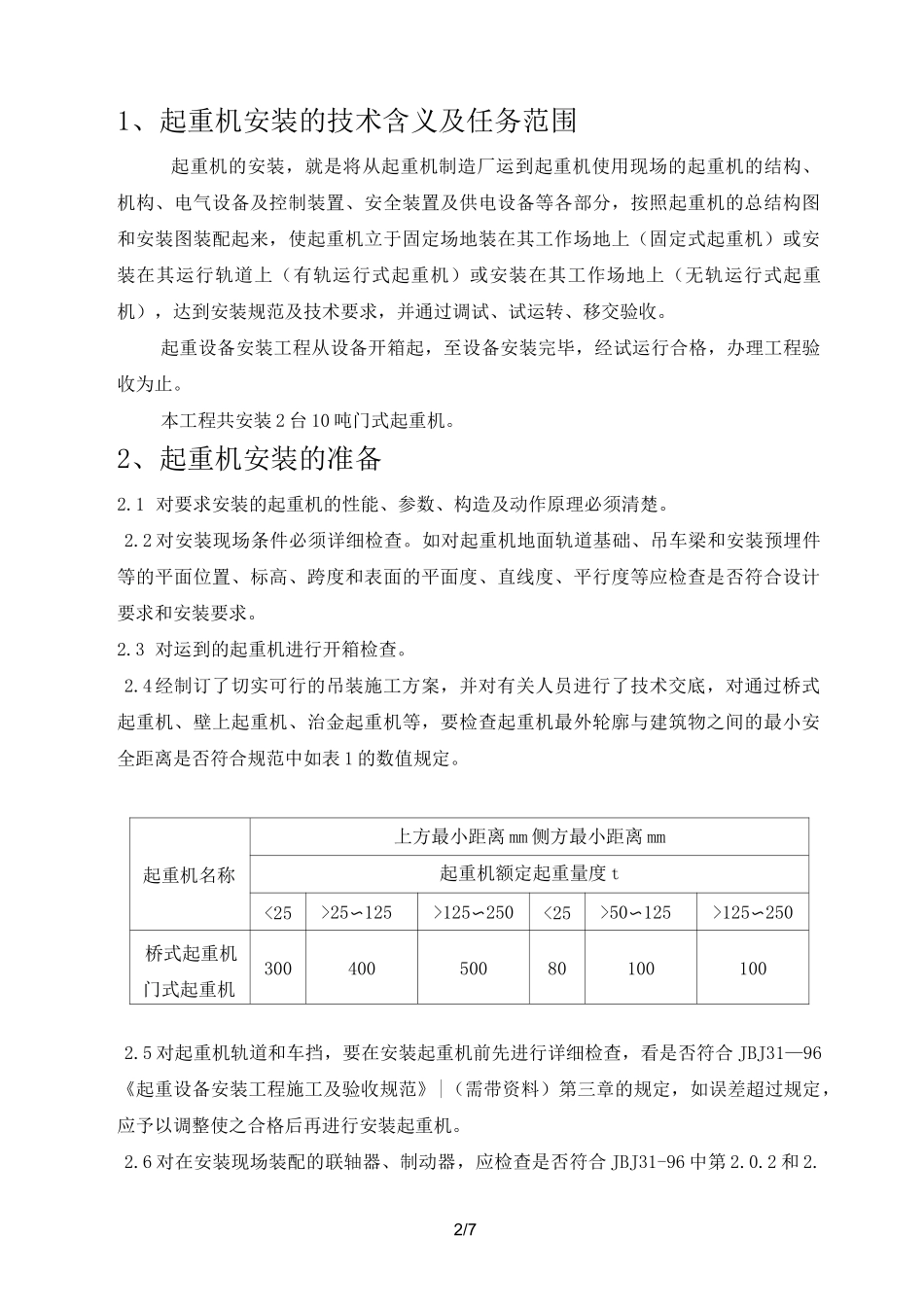

10t门式起重机安装方案(精选、)_第2页
2/7

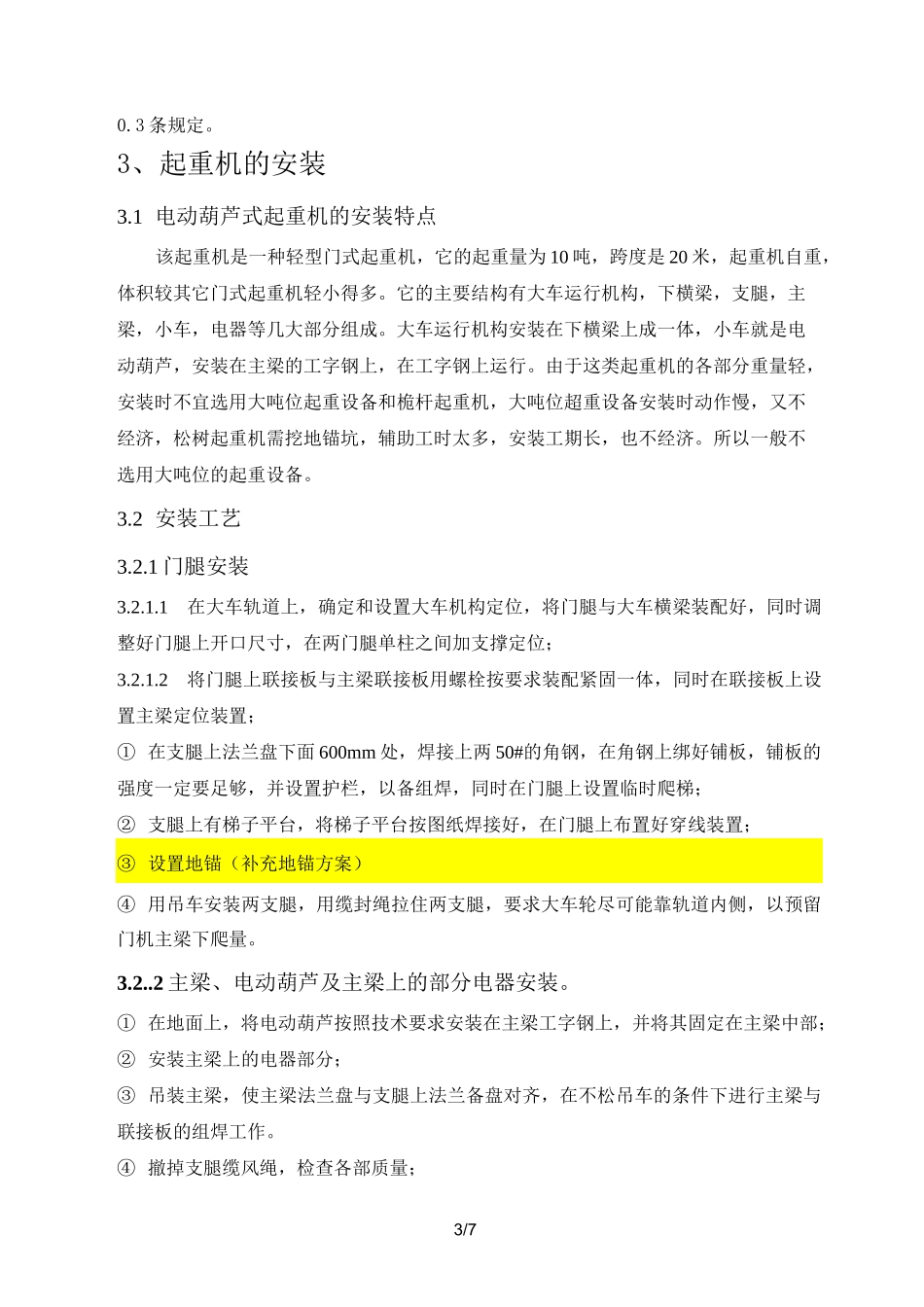

10t门式起重机安装方案(精选、)_第3页
3/7
1/7lot门式起重机安装施工方案山西工业设备安装有限公司2015年3月2/71、起重机安装的技术含义及任务范围起重机的安装,就是将从起重机制造厂运到起重机使用现场的起重机的结构、机构、电气设备及控制装置、安全装置及供电设备等各部分,按照起重机的总结构图和安装图装配起来,使起重机立于固定场地装在其工作场地上(固定式起重机)或安装在其运行轨道上(有轨运行式起重机)或安装在其工作场地上(无轨运行式起重机),达到安装规范及技术要求,并通过调试、试运转、移交验收。起重设备安装工程从设备开箱起,至设备安装完毕,经试运行合格,办理工程验收为止。本工程共安装2台10吨门式起重机。2、起重机安装的准备2.1对要求安装的起重机的性能、参数、构造及动作原理必须清楚。2.2对安装现场条件必须详细检查。如对起重机地面轨道基础、吊车梁和安装预埋件等的平面位置、标高、跨度和表面的平面度、直线度、平行度等应检查是否符合设计要求和安装要求。2.3对运到的起重机进行开箱检查。2.4经制订了切实可行的吊装施工方案,并对有关人员进行了技术交底,对通过桥式起重机、壁上起重机、治金起重机等,要检查起重机最外轮廓与建筑物之间的最小安全距离是否符合规范中如表1的数值规定。起重机名称上方最小距离mm侧方最小距离mm起重机额定起重量度t<25>25〜125>125〜250<25>50〜125>125〜250桥式起重机门式起重机300400500801001002.5对起重机轨道和车挡,要在安装起重机前先进行详细检查,看是否符合JBJ31—96《起重设备安装工程施工及验收规范》|(需带资料)第三章的规定,如误差超过规定,应予以调整使之合格后再进行安装起重机。2.6对在安装现场装配的联轴器、制动器,应检查是否符合JBJ31-96中第2.0.2和2.3/70.3条规定。3、起重机的安装3.1电动葫芦式起重机的安装特点该起重机是一种轻型门式起重机,它的起重量为10吨,跨度是20米,起重机自重,体积较其它门式起重机轻小得多。它的主要结构有大车运行机构,下横梁,支腿,主梁,小车,电器等几大部分组成。大车运行机构安装在下横梁上成一体,小车就是电动葫芦,安装在主梁的工字钢上,在工字钢上运行。由于这类起重机的各部分重量轻,安装时不宜选用大吨位起重设备和桅杆起重机,大吨位超重设备安装时动作慢,又不经济,松树起重机需挖地锚坑,辅助工时太多,安装工期长,也不经济。所以一般不选用大吨位的起重设备。3.2安装工艺3.2.1门腿安装3.2.1.1在大车轨道上,确定和设置大车机构定位,将门腿与大车横梁装配好,同时调整好门腿上开口尺寸,在两门腿单柱之间加支撑定位;3.2.1.2将门腿上联接板与主梁联接板用螺栓按要求装配紧固一体,同时在联接板上设置主梁定位装置;①在支腿上法兰盘下面600mm处,焊接上两50#的角钢,在角钢上绑好铺板,铺板的强度一定要足够,并设置护栏,以备组焊,同时在门腿上设置临时爬梯;②支腿上有梯子平台,将梯子平台按图纸焊接好,在门腿上布置好穿线装置;③设置地锚(补充地锚方案)④用吊车安装两支腿,用缆封绳拉住两支腿,要求大车轮尽可能靠轨道内侧,以预留门机主梁下爬量。3.2..2主梁、电动葫芦及主梁上的部分电器安装。①在地面上,将电动葫芦按照技术要求安装在主梁工字钢上,并将其固定在主梁中部;②安装主梁上的电器部分;③吊装主梁,使主梁法兰盘与支腿上法兰备盘对齐,在不松吊车的条件下进行主梁与联接板的组焊工作。④撤掉支腿缆风绳,检查各部质量;4/7⑤安装减速器和电动机;⑥安装电器部分,补面漆;⑦总电源接电,并调试各部分,做空载、动载、静载试验(补负荷试验措施与检查内容)。3.3门机安装技术方案与相关计算3.3.1支腿的预组装龙门吊的支腿是由两个单独的结构件组成,在地面将两个单独的结构件按安装的技术要求进行预组装,并用临时型钢对其加固。此时的支腿的重量约为7.6吨,竖立后的安装高度为11.7米(含大车行走梁高度)。3.3.2吊点的选择组装好支腿的吊点应选在支腿的内侧,高度为行走梁和支腿总高度(11.7米)的三分之二以上处,即在8米左右。3.3.3封绳及地锚的设置本龙门吊支腿高11.7米,封点设置在9米处,封绳长12米,其封绳与地面的夹角为45度。采...
