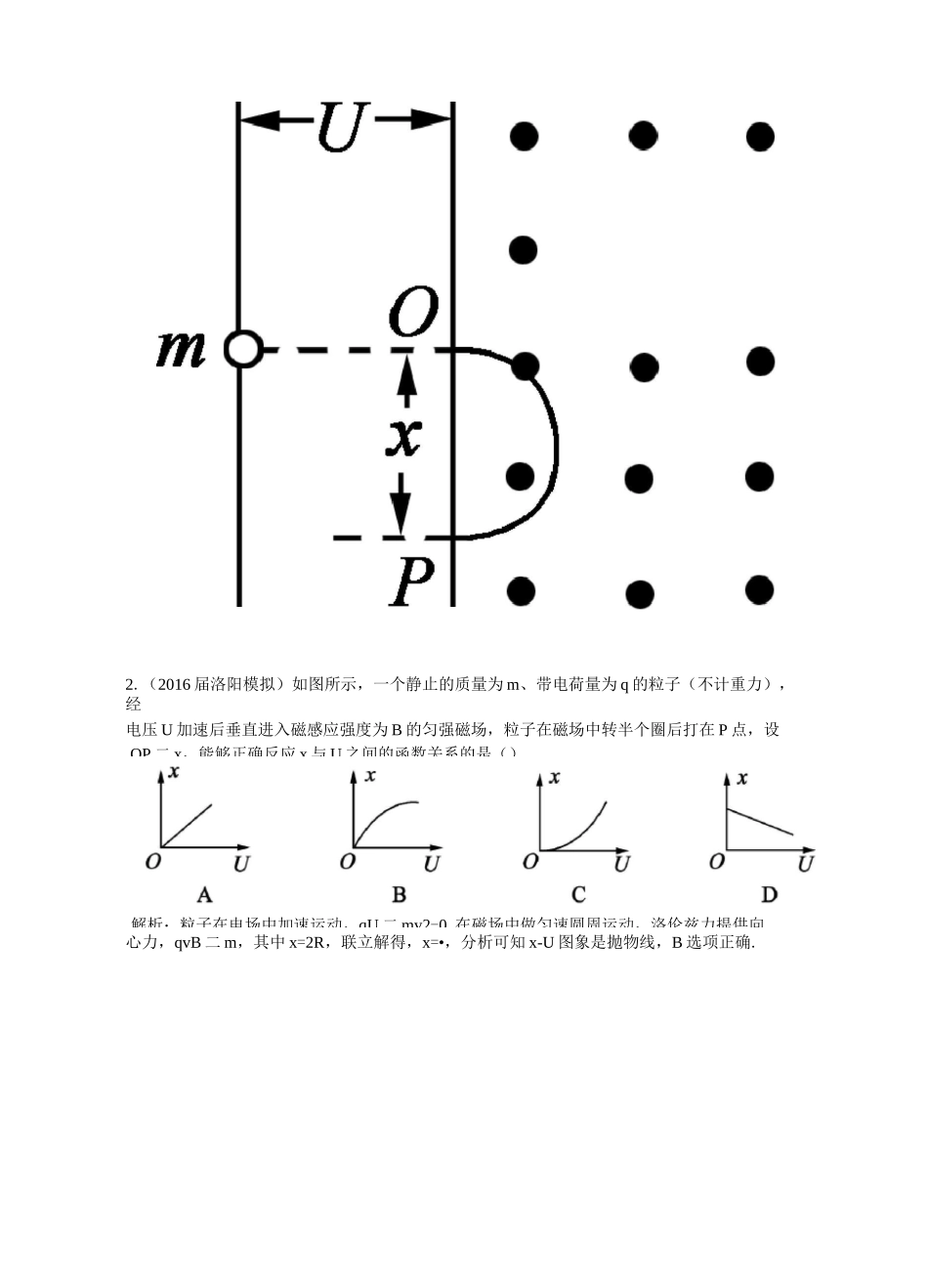

磁场一、选择题（本题共10小题，每小题4分，在每小题给出的四个选项中，有多项符合题目要求的，全部选对的得4分，选对但不全的得2分，有选错的得0分）1．（多选）（2016届广西模拟）关于小磁针在磁场中静止时的指向，下列说法中正确的是（）解析：在磁体外部，磁感线的方向由N极指向S极，小磁针处的磁场方向向左，故小磁针的N极应向左，A选项错误；根据安培定则判断环形电流周围磁场的分布情况，小磁针的N极垂直纸面向外，B选项错误；根据通电直导线周围磁场的分布情况可知，小磁针在磁场中静止时的指向是正确的，C选项正确；小磁针所在位置的磁场水平向右，则N极指向右，D选项正确．答案：CD2.（2016届洛阳模拟）如图所示，一个静止的质量为m、带电荷量为q的粒子（不计重力），经电压U加速后垂直进入磁感应强度为B的匀强磁场，粒子在磁场中转半个圈后打在P点，设心力，qvB二m，其中x=2R，联立解得，x=•，分析可知x-U图象是抛物线，B选项正确.OP二x，能够正确反应x与U之间的函数关系的是（）解析：粒子在电场中加速运动，qU二mv2-0,在磁场中做匀速圆周运动，洛伦兹力提供向XsxXRXXVoXXXXXX分析题意，画出轨迹图如图：根据几何关系可知，轨迹半径r二R,运动周期T=,轨迹对应的圆心角为n,粒子在磁场中的运动时间t=•二，A选项正确．答案:A4•（2016届辽宁省鞍山市二模）回旋加速器是获得高能量带电粒子的装置，其核心部分是分别与高频交流电源的两极相连接的两个D形金属盒，两盒间的狭缝中形成周期性变化的电场，使粒子在通过狭缝时都能得到加速，两D形金属盒处于垂直于盒底的匀强磁场中，如图所示,关于回旋加速器的下列说法中正确的是（）A•加速电压越大，带电粒子从D形盒射出时的动能越大B•带电粒子从D形盒射出时动能与磁场的强弱无关C•交变电场的周期应为带电粒子做圆周运动周期的二倍D•用同一回旋加速器分别加速不同的带电粒子，一般要调节交变电场的频率解析：根据回旋加速器的工作原理可知，带电粒子射出D形盒的动能Ek=,与磁场的强弱有关，与加速电压无关，A、B选项错误；交变电场的周期与带电粒子圆周运动的周期相等C选项错误；带电粒子运动的周期T二，粒子不同，周期不同，频率不同，分别加速不同的带电粒子，一般要调节交变电场的频率，D选项正确.答案：D5•（2016届辽宁省本溪市二模）如图所示，等腰直角三角形abc区域中有垂直纸面向里的匀强磁场B速度为v0的带电粒子，从a点沿ab方向射入磁场后恰能从c点射出，现将匀强磁场B换成垂直ac边向上的匀强电场E，其它条件不变，结果粒子仍能从c点射出，粒子的重力不计，则下列说法中正确的是（）A.粒子带正电B.二C•粒子从磁场中离开时的速度方向与从电场中离开时的速度方向不同D•粒子从磁场中离开时的速度大小与从电场中离开时的速度大小不同解析：粒子在磁场中做匀速圆周运动，轨迹如图所示：设ab二L,根据几何关系可知，轨道半径r=L，根据左手定则可知，粒子带负电，A选项错误；洛伦兹力提供向心力，qvOB二m,解得，B已粒子在电场中做类似斜抛运动，竖直方向上，y二vOt-12=0,水平方向上，x=L=vOt，联立解得，E二，故二，B选项正确；在磁场中离开c点的速度方向沿着bc方向，在电场中离开c点的速度方向也是沿着bc方向，C选项错误；在磁场中，洛伦兹力不做功，离开c点的速度等于初速度，在电场中，a点与c点是等势点，电场力不做功，离开c点的速度也等于初速度，D选项错误.答案：B6.（多选）（2016届辽宁省本溪市一模）如图所示，一电荷量为q,质量为m的带正电粒子，经过水平方向的加速电场U1,沿水平方向进入竖直方向的偏转电场U2,已知粒子从偏转电场下极板最左端的G点进入，恰从上极板最右端A点离开偏转电场，立即垂直射入一圆形区域的匀强磁场内，AC是圆形磁场区域的一条沿水平方向的直径•粒子速度方向与AC成a二15°,已知圆形区域的直径为D、磁感应强度为B,磁场方向垂直于圆平面指向外，tan15°=2-,若此粒子在磁场区域运动过程中，速度的方向一共改变了90°,重力忽略不计，则下列说法正确的是（）解析：tCG5UEOAA•粒子在磁场中运动速度大小为B•该粒子在磁场中运动的时间为C•偏转电场的板间距d和板长L的比值d：L=2：(2+)D•加...
