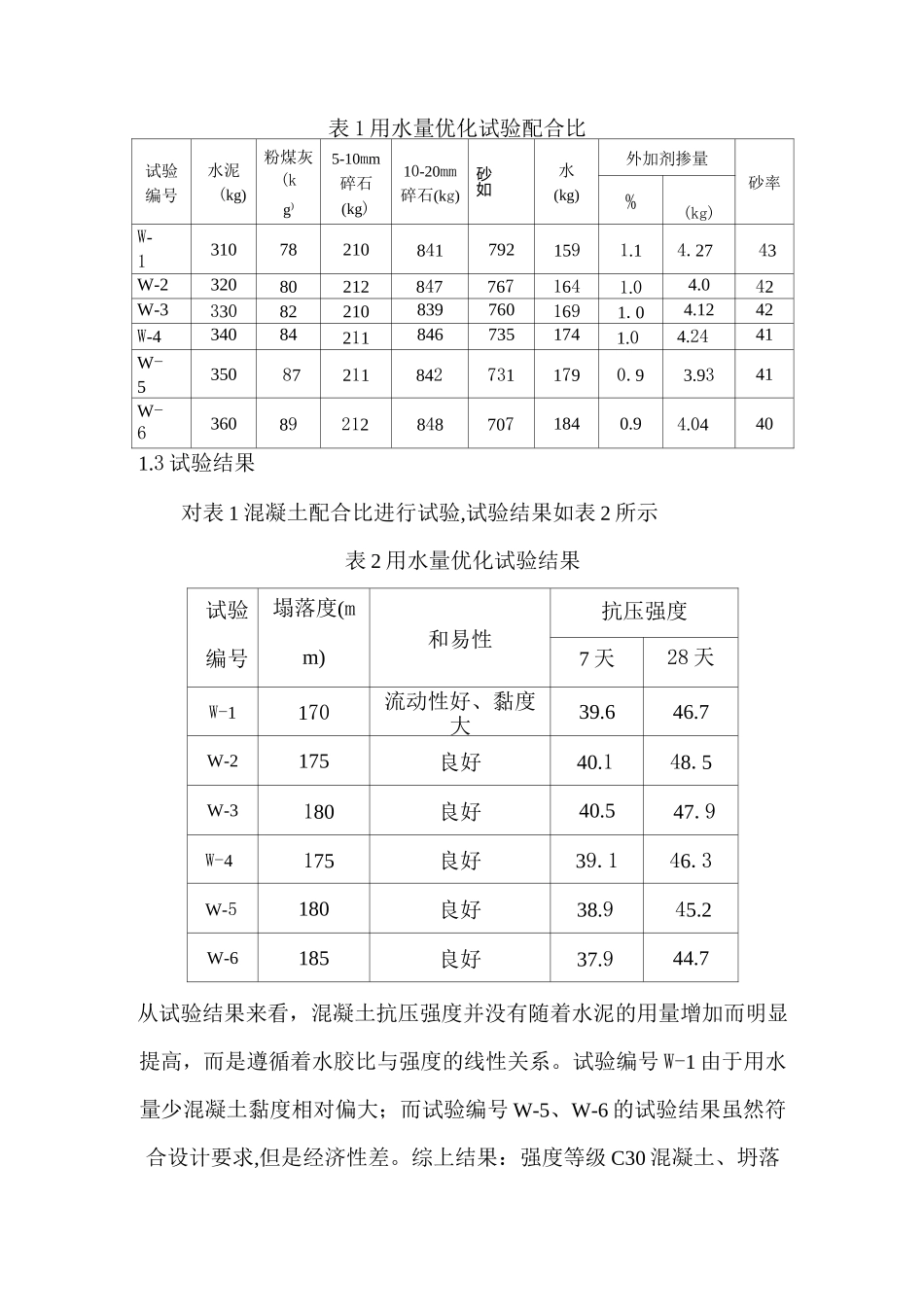

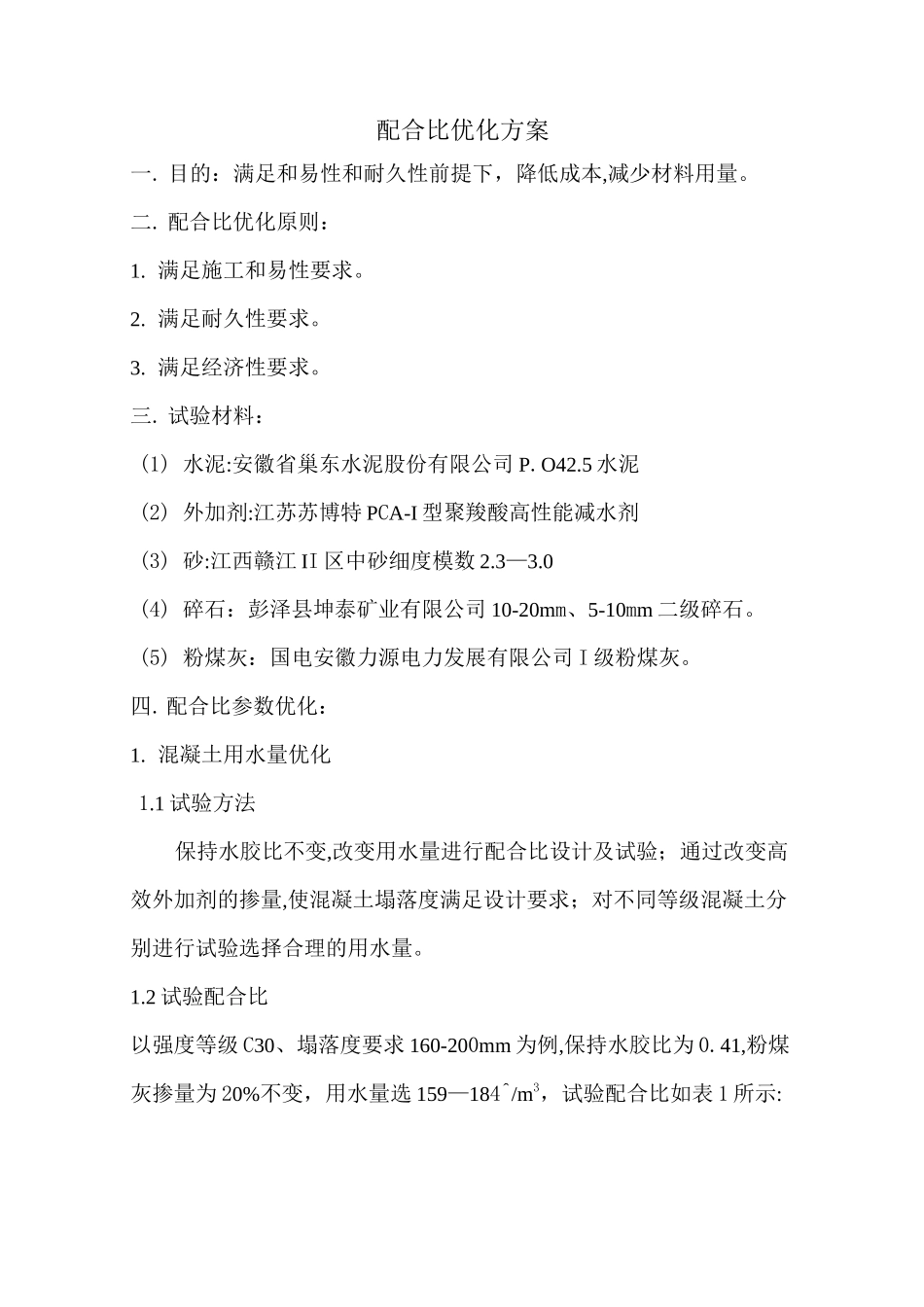

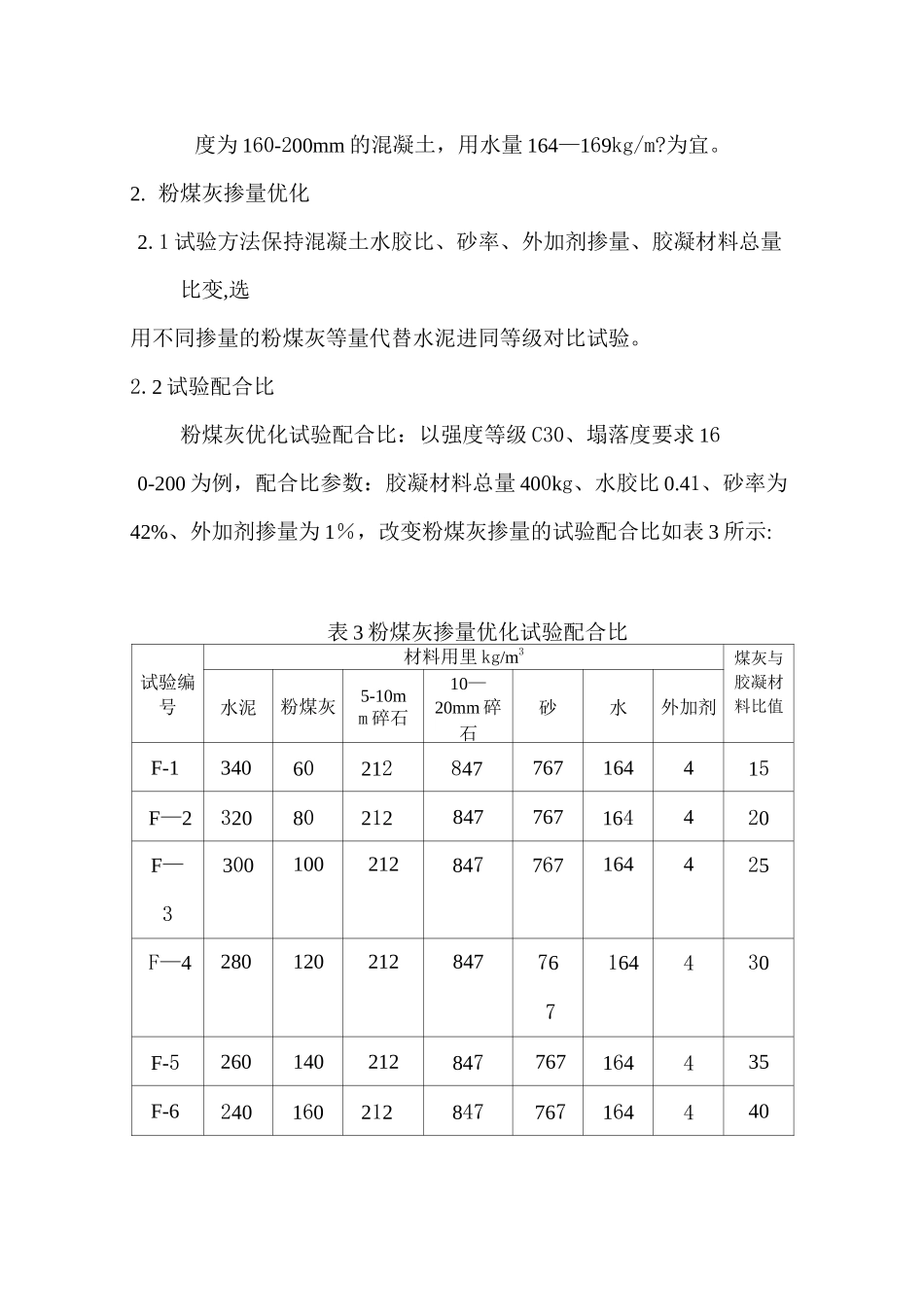

配合比优化方案一.目的：满足和易性和耐久性前提下，降低成本,减少材料用量。二.配合比优化原则：1.满足施工和易性要求。2.满足耐久性要求。3.满足经济性要求。三.试验材料：(1)水泥:安徽省巢东水泥股份有限公司P.O42.5水泥(2)外加剂:江苏苏博特PCA-I型聚羧酸高性能减水剂(3)砂:江西赣江II区中砂细度模数2.3—3.0(4)碎石：彭泽县坤泰矿业有限公司10-20mm、5-10mm二级碎石。(5)粉煤灰：国电安徽力源电力发展有限公司I级粉煤灰。四.配合比参数优化：1.混凝土用水量优化1.1试验方法保持水胶比不变,改变用水量进行配合比设计及试验；通过改变高效外加剂的掺量,使混凝土塌落度满足设计要求；对不同等级混凝土分别进行试验选择合理的用水量。1.2试验配合比以强度等级C30、塌落度要求160-200mm为例,保持水胶比为0.41,粉煤灰掺量为20%不变，用水量选159—184^/m3，试验配合比如表1所示:表1用水量优化试验配合比试验编号水泥(kg)粉煤灰(kg)5-10mm碎石(kg)10-20mm碎石(kg)砂如水(kg)外加剂掺量砂率%(kg)W-1310782108417921591.14.2743W-2320802128477671641.04.042W-3330822108397601691.04.1242W-4340842118467351741.04.2441W-5350872118427311790.93.9341W-6360892128487071840.94.04401.3试验结果对表1混凝土配合比进行试验,试验结果如表2所示表2用水量优化试验结果试验编号塌落度(mm)和易性抗压强度7天28天W-1170流动性好、黏度大39.646.7W-2175良好40.148.5W-3180良好40.547.9W-4175良好39.146.3W-5180良好38.945.2W-6185良好37.944.7从试验结果来看，混凝土抗压强度并没有随着水泥的用量增加而明显提高，而是遵循着水胶比与强度的线性关系。试验编号W-1由于用水量少混凝土黏度相对偏大；而试验编号W-5、W-6的试验结果虽然符合设计要求,但是经济性差。综上结果：强度等级C30混凝土、坍落度为160-200mm的混凝土，用水量164—169kg/m?为宜。2.粉煤灰掺量优化2.1试验方法保持混凝土水胶比、砂率、外加剂掺量、胶凝材料总量比变,选用不同掺量的粉煤灰等量代替水泥进同等级对比试验。2.2试验配合比粉煤灰优化试验配合比：以强度等级C30、塌落度要求160-200为例，配合比参数：胶凝材料总量400kg、水胶比0.41、砂率为42%、外加剂掺量为1％，改变粉煤灰掺量的试验配合比如表3所示:表3粉煤灰掺量优化试验配合比试验编号材料用里kg/m3煤灰与胶凝材料比值水泥粉煤灰5-10mm碎石10—20mm碎石砂水外加剂F-134060212847767164415F—232080212847767164420F—3001002128477671644253F—4280120212847761644307F-5260140212847767164435F-62401602128477671644402．3试验结果对表3配合比混凝土性能进行试验,试验结果如表4:表4粉煤灰掺量优化试验结果试验编号塌落度(mm)和易性抗压强度(Mpa)7天28天F-1155流动性差、有泌水41.249.7F-2175良好40.148.5F-3175良好38.247.2F-4180良好36.643.5F一5185良好33.540.3F-6195良好29.437.6从试验结果可以看出：粉煤灰对改善新办混凝土和易性起到了较大作用，并随着掺量的增加效果更明显。从试件的抗压强度结果看出:粉煤灰对混凝土的早期强度影响较大，并且随着粉煤灰掺量的增加强度下降的更明显。当粉煤灰掺量从35%增加到40%时，混凝土7天强度下降了4.1Mp8,同时看出，随着粉煤灰掺量的增加混凝土7天强度和28天强度增长有所加大，6组试验结果除试验编号F-6的28天强度没有达到设计要求外其余均能达到设计要求。综上结果:以强度等级C30、塌落度要求160-200mm的混凝土,粉煤灰掺量为20-25时效果较好。3.砂率优化从混凝土理论可知:要使混凝土达到良好的和易性，必须有足够的砂浆填充碎石的空隙并保持富余量,同时要有足够的浆体填充砂子的空隙，使其起到一定的润滑作用。影响混凝土砂率的因素较多,如：碎石的级配及空隙率，含泥量及针片状含量;砂的级配和细度模数；混凝土浆体含量及用水量等等。混凝土中骨料分为：粗骨料和细骨料俩种,粗细骨料的用量一般用砂率或单位体积粗骨料用量表示。细骨料过多或过少都会影响混凝土拌合物的流动性好人粘聚性，而碎石的粒形、级配对混凝土的和易性和用水量有较大的影响。因此对砂率及碎石的级配作进一步的优化。3.1碎石的级配优化通过...
