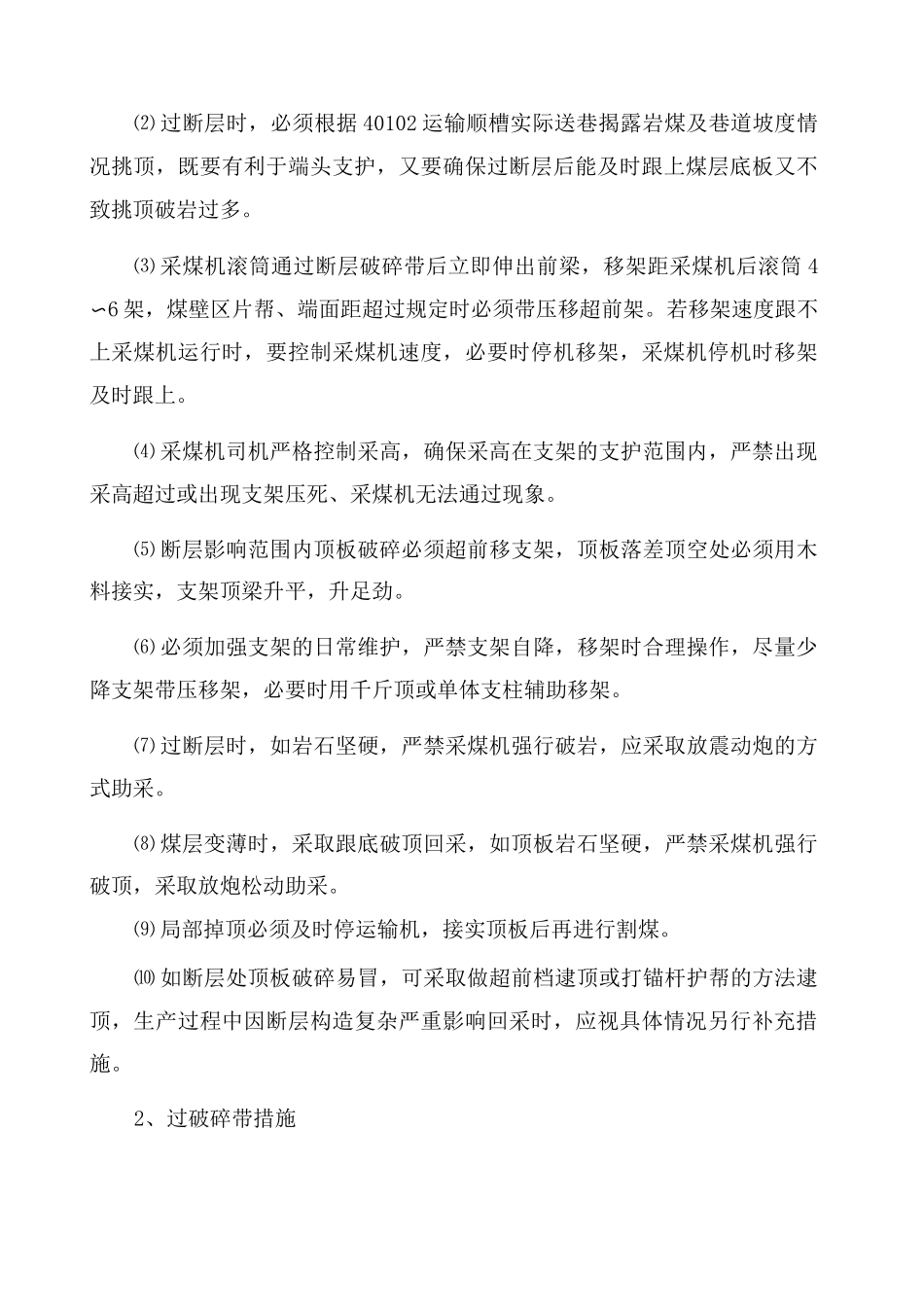

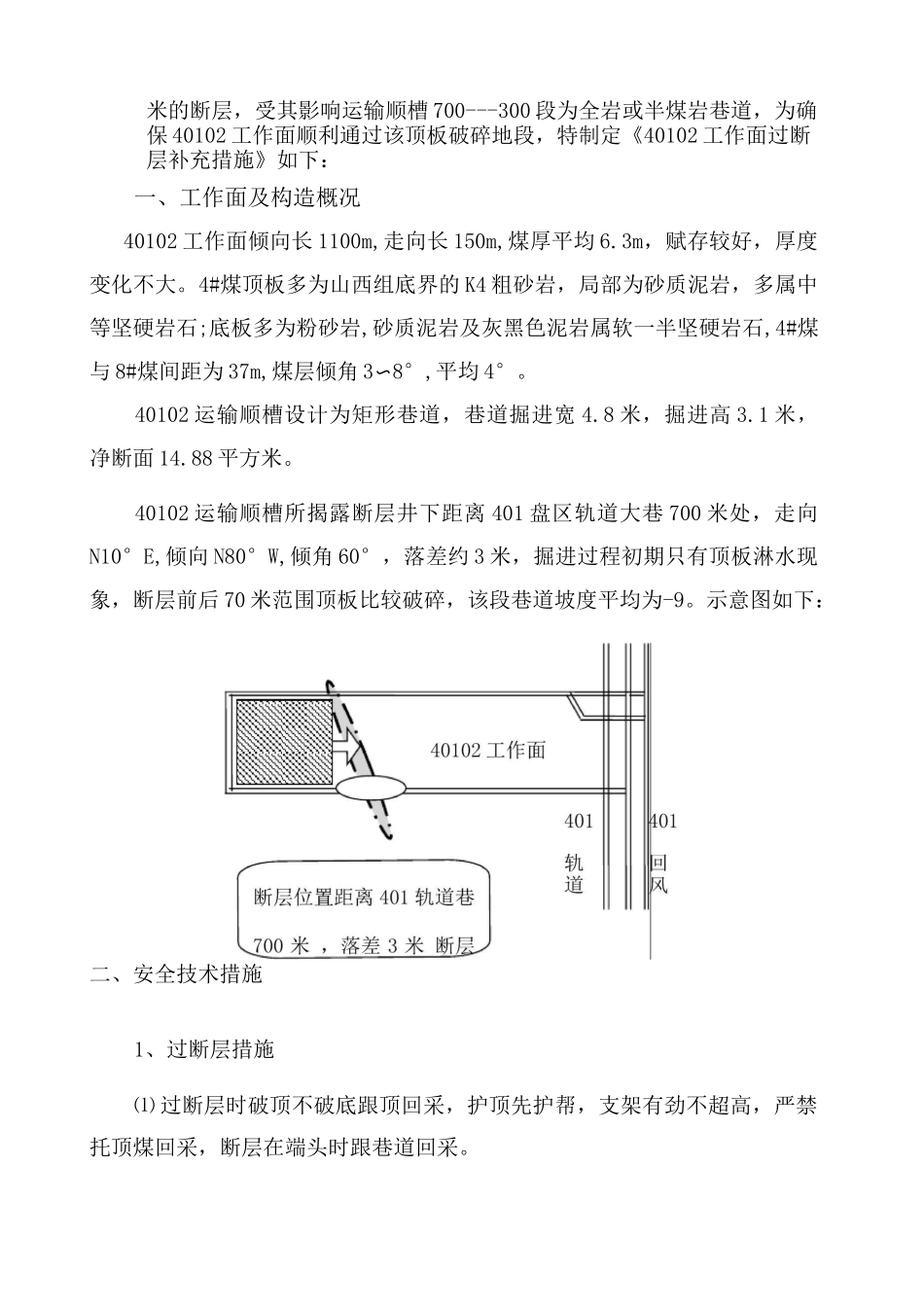

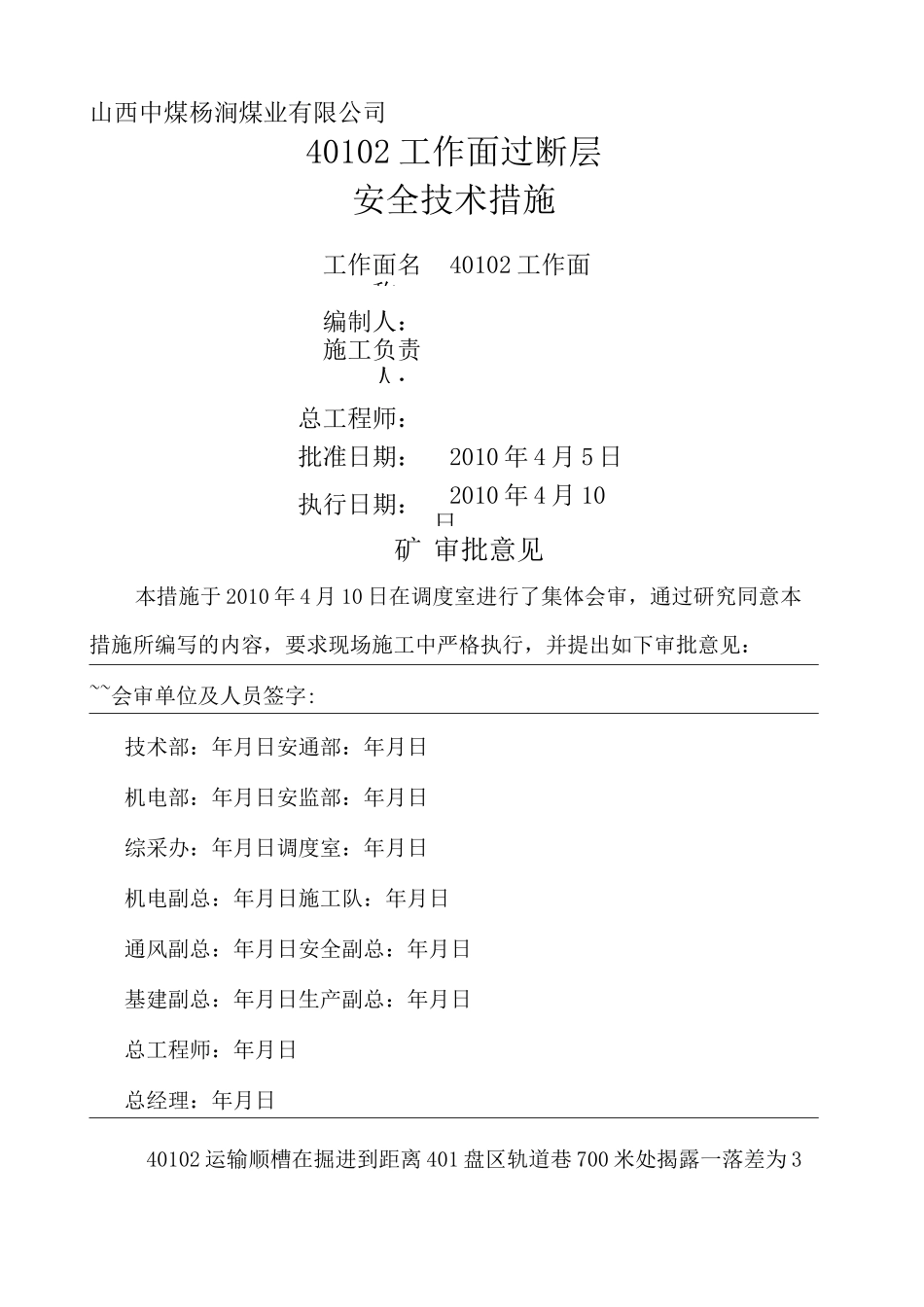

山西中煤杨涧煤业有限公司40102工作面过断层安全技术措施工作面名称：40102工作面编制人：施工负责人：总工程师：批准日期：2010年4月5日执行日期：2010年4月10日矿审批意见本措施于2010年4月10日在调度室进行了集体会审，通过研究同意本措施所编写的内容，要求现场施工中严格执行，并提出如下审批意见：~~会审单位及人员签字:技术部：年月日安通部：年月日机电部：年月日安监部：年月日综采办：年月日调度室：年月日机电副总：年月日施工队：年月日通风副总：年月日安全副总：年月日基建副总：年月日生产副总：年月日总工程师：年月日总经理：年月日40102运输顺槽在掘进到距离401盘区轨道巷700米处揭露一落差为3米的断层，受其影响运输顺槽700---300段为全岩或半煤岩巷道，为确保40102工作面顺利通过该顶板破碎地段，特制定《40102工作面过断层补充措施》如下：一、工作面及构造概况40102工作面倾向长1100m,走向长150m,煤厚平均6.3m，赋存较好，厚度变化不大。4#煤顶板多为山西组底界的K4粗砂岩，局部为砂质泥岩，多属中等坚硬岩石;底板多为粉砂岩,砂质泥岩及灰黑色泥岩属软一半坚硬岩石,4#煤与8#煤间距为37m,煤层倾角3〜8°,平均4°。40102运输顺槽设计为矩形巷道，巷道掘进宽4.8米，掘进高3.1米，净断面14.88平方米。40102运输顺槽所揭露断层井下距离401盘区轨道大巷700米处，走向N10°E,倾向N80°W,倾角60°，落差约3米，掘进过程初期只有顶板淋水现象，断层前后70米范围顶板比较破碎，该段巷道坡度平均为-9。示意图如下：二、安全技术措施1、过断层措施⑴过断层时破顶不破底跟顶回采，护顶先护帮，支架有劲不超高，严禁托顶煤回采，断层在端头时跟巷道回采。⑵过断层时，必须根据40102运输顺槽实际送巷揭露岩煤及巷道坡度情况挑顶，既要有利于端头支护，又要确保过断层后能及时跟上煤层底板又不致挑顶破岩过多。⑶采煤机滚筒通过断层破碎带后立即伸出前梁，移架距采煤机后滚筒4〜6架，煤壁区片帮、端面距超过规定时必须带压移超前架。若移架速度跟不上采煤机运行时，要控制采煤机速度，必要时停机移架，采煤机停机时移架及时跟上。⑷采煤机司机严格控制采高，确保采高在支架的支护范围内，严禁出现采高超过或出现支架压死、采煤机无法通过现象。⑸断层影响范围内顶板破碎必须超前移支架，顶板落差顶空处必须用木料接实，支架顶梁升平，升足劲。⑹必须加强支架的日常维护，严禁支架自降，移架时合理操作，尽量少降支架带压移架，必要时用千斤顶或单体支柱辅助移架。⑺过断层时，如岩石坚硬，严禁采煤机强行破岩，应采取放震动炮的方式助采。⑻煤层变薄时，采取跟底破顶回采，如顶板岩石坚硬，严禁采煤机强行破顶，采取放炮松动助采。⑼局部掉顶必须及时停运输机，接实顶板后再进行割煤。⑽如断层处顶板破碎易冒，可采取做超前档逮顶或打锚杆护帮的方法逮顶，生产过程中因断层构造复杂严重影响回采时，应视具体情况另行补充措施。2、过破碎带措施(1)严格遵守回采过程中破顶不破底的原则，当支架在最大允许采高时，采取预留底板破顶煤回采。(2)由于该工作面煤层顶板为中砂岩顶板，局部易离层冒落，特别是断层交角较小时，顶板冒落可能性最大，回采过程中必须及时带压移架，提高支架支撑强度。(3)当工作面局部遇褶曲时，必须跟随褶曲的坚硬顶煤回采，同时降底采高，及时伸出前梁及护帮板。(4)当工作面局部遇层理、节理顶煤较发育时，必须提高整体支撑强度，减少顶底板移近量，同时降底采高，及时伸出前梁及护帮板。(5)其它应根据现场回采过程中的具体情况另行制定措施。3、预防冒顶及冒顶处理措施⑴提高支架支护强度，支架初撑力$24Mpa，泵站提供压力$30Mpa。⑵严格掌握采高，采高不得超过支架允许高度。破碎顶板处采高控制在2.2〜2.8m。⑶支架保持正常的支护状态，发生歪斜及时调整。⑷煤层松软时，应采用追机带压移架作业方式，端面距最大值W376mm。(5)当顶板破碎、煤壁发生片帮时要超前移架，并正确使用半圆木撅顶,必要时打玻璃钢锚杆或木锚杆护帮。(6)若顶板冒落、煤壁片帮严重、使用半圆木撅顶仍不能有效支护的必须采取过顶措施。其要求是：用018〜20cm的圆木，或废旧轨道及...
