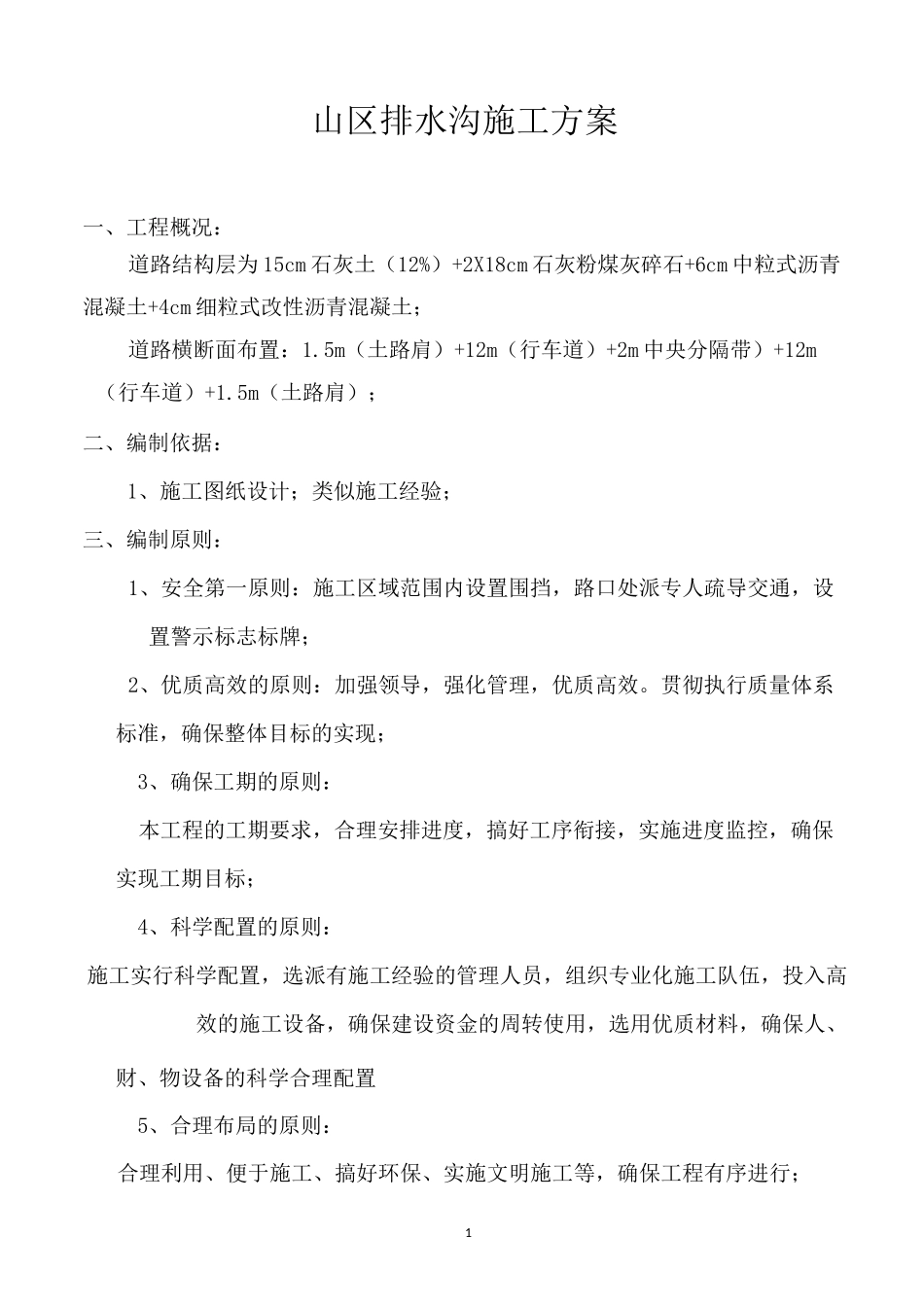

1山区排水沟施工方案一、工程概况：道路结构层为15cm石灰土（12%）+2X18cm石灰粉煤灰碎石+6cm中粒式沥青混凝土+4cm细粒式改性沥青混凝土；道路横断面布置：1.5m（土路肩）+12m（行车道）+2m中央分隔带）+12m（行车道）+1.5m（土路肩）；二、编制依据：1、施工图纸设计；类似施工经验；三、编制原则：1、安全第一原则：施工区域范围内设置围挡，路口处派专人疏导交通，设置警示标志标牌；2、优质高效的原则：加强领导，强化管理，优质高效。贯彻执行质量体系标准，确保整体目标的实现；3、确保工期的原则：本工程的工期要求，合理安排进度，搞好工序衔接，实施进度监控，确保实现工期目标；4、科学配置的原则：施工实行科学配置，选派有施工经验的管理人员，组织专业化施工队伍，投入高效的施工设备，确保建设资金的周转使用，选用优质材料，确保人、财、物设备的科学合理配置5、合理布局的原则：合理利用、便于施工、搞好环保、实施文明施工等，确保工程有序进行；2四、施工进度计划、人员安排1、施工进度计划：45日历天2、人员机械安排：各个部门负责人。五、施工工艺：浆砌片石边沟施工工艺流程图1、施工放样排水沟工程分段施工，分段放样，根据路基中线及护坡道高程放出两侧坡角线，再根据边沟流水高程坡比及护坡道宽度，放出排水沟中线及边线，每10米设置一个控制桩控制边沟高程；2、施工方法（1）施工要求一般路段路基边坡坡脚外排水沟采用矩形浆砌片石边沟，浆砌片石边沟壁厚30cm，净宽60cm，沟深80cm。当排水中的水流入河道或沟渠时，为避免使原有水道不产生冲刷或淤积，排水沟与原水道两者水流流向交角力求大于45°，排水沟应尽量采用直线，若必3须转弯时，其半径不宜小于10〜20m；（2）沟槽开挖放好边沟沟底沟沿边线，并用白灰在地上画出，利用人工配合挖掘机械开挖，自卸汽车运输，开挖至距设计尺寸10〜15cm时，改以人工挖掘。人工修整至设计尺寸，不能扰动沟底及坡面原土层，不允许超挖；（3）槽底施工槽底手扶振动机具夯实后，浇筑C15混凝土底板（宽1.2m、厚10cm）。混凝土底板浇筑完成后开始养生，养生期为7〜14d；（4）片石砌筑沟槽检验合格后，先用木桩每10米一处钉好砌石位置，挂好横断面线及纵断面线，即可按线砌筑，砌筑工艺要严格执行技术规范及招标文件的施工技术要求；石料选用厚度不小于15cm具有一定长度和宽度的片状石料，石料质地强韧、密实，无风化剥落、裂纹和结构缺陷，表面清洁无污染；砂浆采用M10水泥砂浆，砂浆随拌随用，保持适宜稠度。已凝结的砂浆不得使用；沟体片石砌筑：排水沟采用挤浆法分层砌筑每分层高度10〜15cm，分层与分层间的砌筑砌缝应大致找平，各工作层应相互错开，不得贯通；较大的片石使用于下层且大面朝下，安砌时选取形状及尺寸较为合适的片石，尖锐突出部分敲除竖缝较宽时，在砂浆中塞以小石块，砌缝宽度不大于2cm，砌筑过程中要注意选用较大、较平整的石块为外露面和坡顶、边口，石块使用时应洒水湿润，若表面有泥土、水锈先冲洗干净，尤其下层砌体及角隅石不能偏小，砂浆要饱满，石缝以砂浆和小碎石充填，片石不能竖立使用，石料挤浆要符合要求，不能紧贴无砂4浆，宽度要一致，不能有假缝，各段水平砌缝一致；砌筑中的三角缝不得大于20mm；各工作缝相互错开。在砂浆凝固前将外露缝勾好，勾缝深度不小于20mm；沉降缝的设置：根据施工段长度以25〜50m分段砌筑并设置沉降缝，沉降缝用沥青麻絮或其它防水材料填充；勾缝一律采用凹缝，勾缝采用的砂浆强度M10,砌体勾缝嵌入砌缝20mm深。每砌好一段，待浆砌砂浆初凝后，用湿草帘覆盖定时洒水养护，覆盖养生7〜14d。养护期间避免外力碰撞、振动或承重；3、检测材料进场前，要提供片石、砂、水泥，样品报送监理、实验室，检验合格后才能进场，材料进场后要经监理现场检验合格才能使用；边沟砌石完成一段后，要按边沟检测评定标准进行线位、高程、平整度、断面尺寸、铺砌厚度等按要求检测评定，不符合要求，坚决返工；六、质量保证措施：1、组织保证针对本项工程建立以项目经理、总工、安、质部等人员及班组质量员组成的分级管理网络，加强对质量工作的组织领导和检查落实；2、制度保证由...
