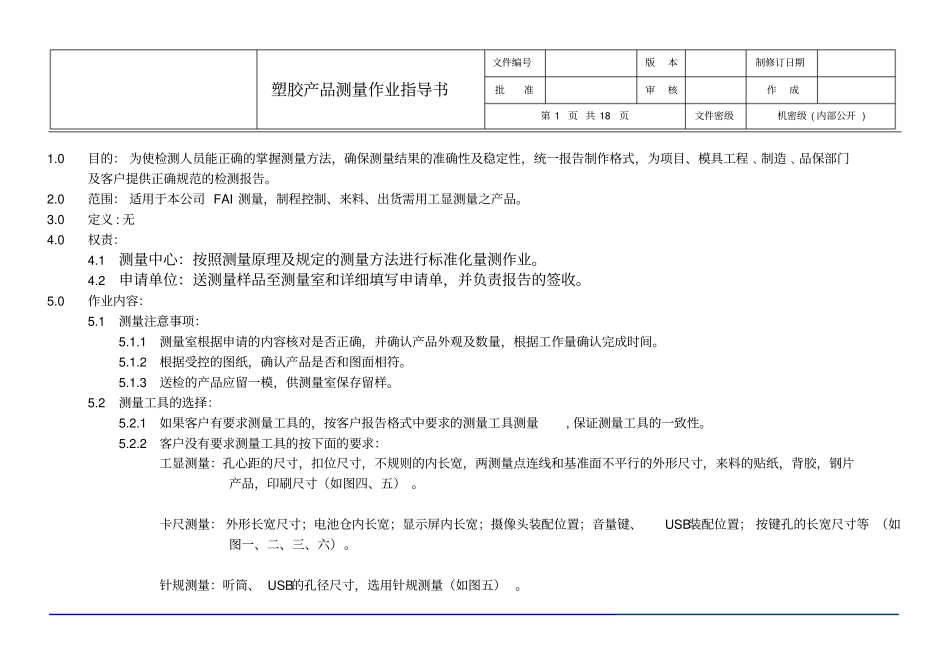

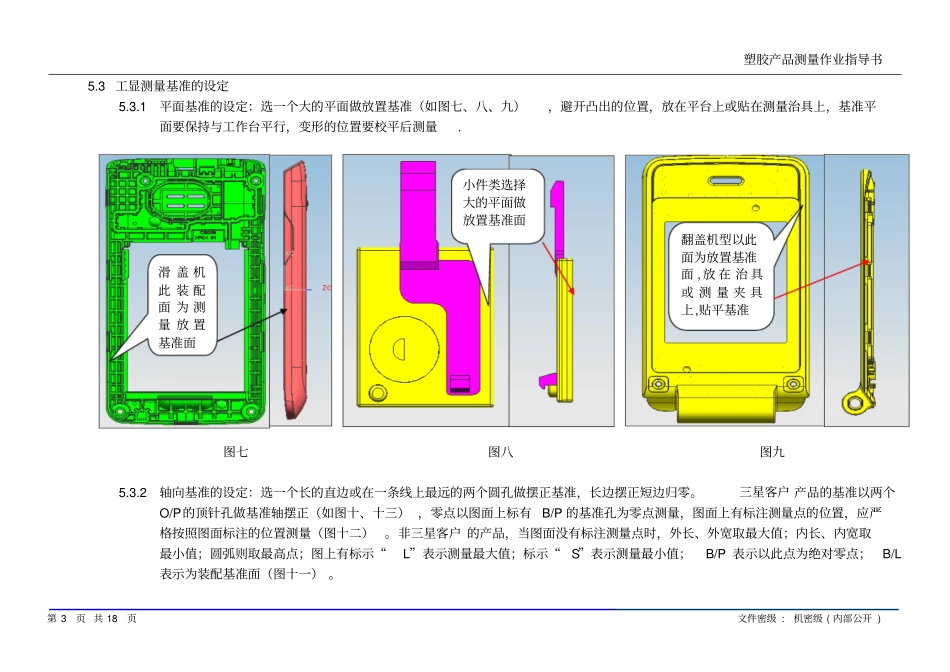

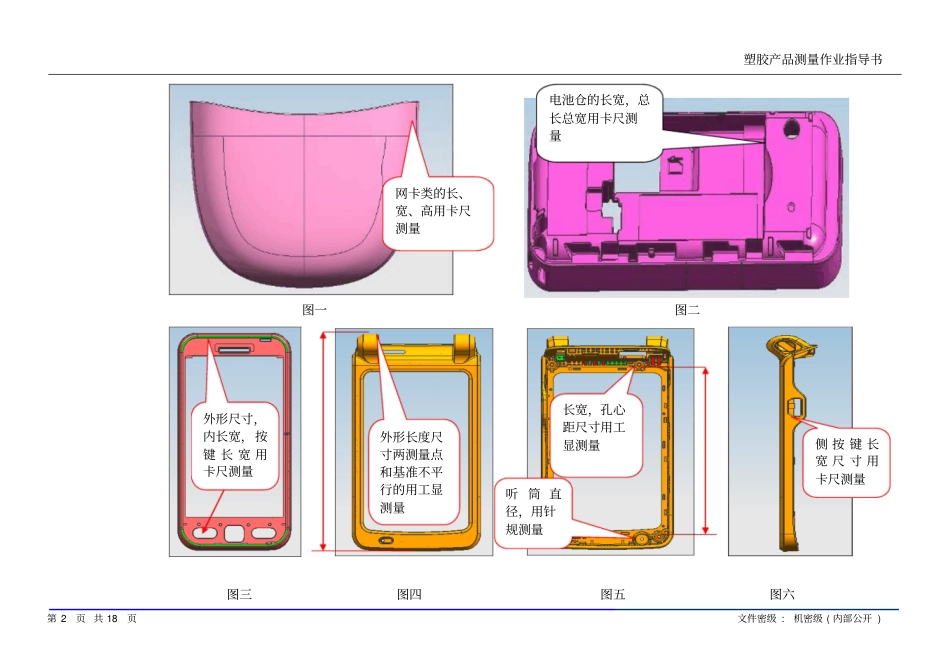

塑胶产品测量作业指导书文件编号版本制修订日期批准审核作成第1页共18页文件密级机密级(内部公开)1.0目的：为使检测人员能正确的掌握测量方法，确保测量结果的准确性及稳定性，统一报告制作格式，为项目、模具工程﹑制造﹑品保部门及客户提供正确规范的检测报告。2.0范围：适用于本公司FAI测量，制程控制、来料、出货需用工显测量之产品。3.0定义:无4.0权责：4.1测量中心：按照测量原理及规定的测量方法进行标准化量测作业。4.2申请单位：送测量样品至测量室和详细填写申请单，并负责报告的签收。5.0作业内容：5.1测量注意事项：5.1.1测量室根据申请的内容核对是否正确，并确认产品外观及数量，根据工作量确认完成时间。5.1.2根据受控的图纸，确认产品是否和图面相符。5.1.3送检的产品应留一模，供测量室保存留样。5.2测量工具的选择：5.2.1如果客户有要求测量工具的，按客户报告格式中要求的测量工具测量,保证测量工具的一致性。5.2.2客户没有要求测量工具的按下面的要求：工显测量：孔心距的尺寸，扣位尺寸，不规则的内长宽，两测量点连线和基准面不平行的外形尺寸，来料的贴纸，背胶，钢片产品，印刷尺寸（如图四、五）。卡尺测量：外形长宽尺寸；电池仓内长宽；显示屏内长宽；摄像头装配位置；音量键、USB装配位置；按键孔的长宽尺寸等（如图一、二、三、六）。针规测量：听筒、USB的孔径尺寸，选用针规测量（如图五）。第2页共18页文件密级:机密级(内部公开)塑胶产品测量作业指导书图一图二图三图四图五图六电池仓的长宽，总长总宽用卡尺测量外形尺寸，内长宽，按键长宽用卡尺测量侧按键长宽尺寸用卡尺测量外形长度尺寸两测量点和基准不平行的用工显测量长宽，孔心距尺寸用工显测量听筒直径，用针规测量网卡类的长、宽、高用卡尺测量第3页共18页文件密级:机密级(内部公开)塑胶产品测量作业指导书5.3工显测量基准的设定5.3.1平面基准的设定：选一个大的平面做放置基准（如图七、八、九），避开凸出的位置，放在平台上或贴在测量治具上，基准平面要保持与工作台平行，变形的位置要校平后测量.图七图八图九5.3.2轴向基准的设定：选一个长的直边或在一条线上最远的两个圆孔做摆正基准，长边摆正短边归零。三星客户产品的基准以两个O/P的顶针孔做基准轴摆正（如图十、十三），零点以图面上标有B/P的基准孔为零点测量，图面上有标注测量点的位置，应严格按照图面标注的位置测量（图十二）。非三星客户的产品，当图面没有标注测量点时，外长、外宽取最大值；内长、内宽取最小值；圆弧则取最高点；图上有标示“L”表示测量最大值；标示“S”表示测量最小值；B/P表示以此点为绝对零点；B/L表示为装配基准面（图十一）。翻盖机型以此面为放置基准面,放在治具或测量夹具上,贴平基准小件类选择大的平面做放置基准面滑盖机此装配面为测量放置基准面第4页共18页文件密级:机密级(内部公开)塑胶产品测量作业指导书图十图十一部分客户类的产品所有尺寸的测量，应以两个1.0mm的顶针孔连线为摆正基准轴测量按图面标示的“L”、＂S＂来测量。＂B/L＂表示基准面第5页共18页文件密级:机密级(内部公开)塑胶产品测量作业指导书图十二图十三部分客户产品以图面上的两个O/P孔定位,以B/P孔为零点测量部分客户图面标注的测量点,以标注点为测量位置第6页共18页文件密级:机密级(内部公开)塑胶产品测量作业指导书5.4手机产品各部件的测量示例5.4.1前壳：5.4.1.1外形长宽尺寸：测量点连线和基准面平行（如图十四），卡尺测量最大外形尺寸，塑胶产品易变形，在测量时应注意测量力，两测量点和卡尺测量面贴平后，慢慢松开，产品掉落时卡尺的显示值为准，测量三次，尺寸一致时取数。两测量点连线和基准面不平行时（如图十五），用工显测量最大位置，将基准放平，平行于工作台，选择轮廓光源，寻找最大外形位置，用宽度功能取数．图十四图十五当长度尺寸的两个测量点连线和基准面平行时，用卡尺测量基准平面当长度尺寸的两个测量点连线和基准面不平行时，要选用工显测量，投影最大尺寸第7页共18页文件密级:机密级(内部公开)塑胶产品测量作业指导书5.4.1.2内长内宽，镜片、按键装配位置：两测量的边是平行的，用卡尺...
