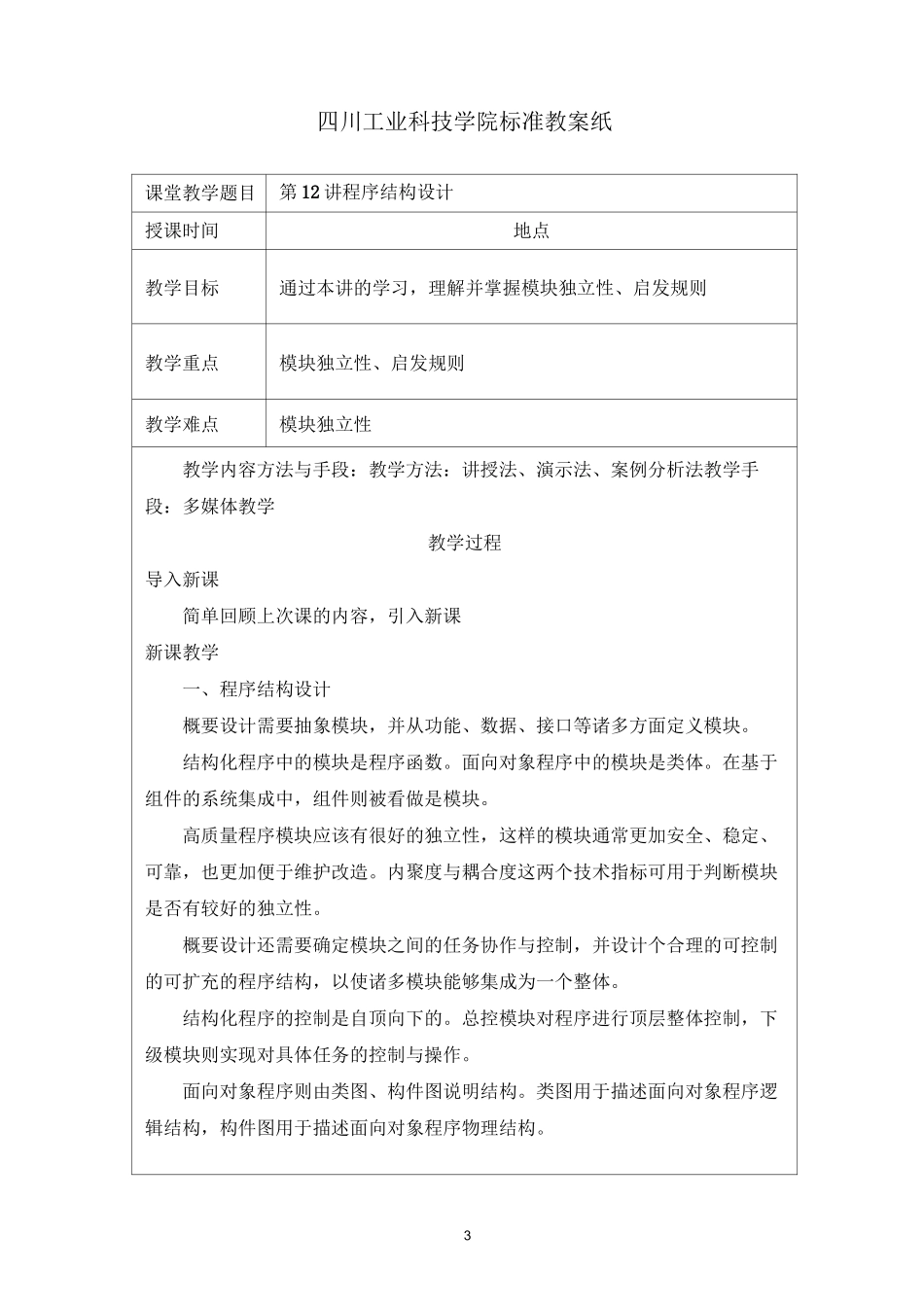

3四川工业科技学院标准教案纸课堂教学题目第12讲程序结构设计授课时间地点教学目标通过本讲的学习，理解并掌握模块独立性、启发规则教学重点模块独立性、启发规则教学难点模块独立性教学内容方法与手段：教学方法：讲授法、演示法、案例分析法教学手段：多媒体教学教学过程导入新课简单回顾上次课的内容，引入新课新课教学一、程序结构设计概要设计需要抽象模块，并从功能、数据、接口等诸多方面定义模块。结构化程序中的模块是程序函数。面向对象程序中的模块是类体。在基于组件的系统集成中，组件则被看做是模块。高质量程序模块应该有很好的独立性，这样的模块通常更加安全、稳定、可靠，也更加便于维护改造。内聚度与耦合度这两个技术指标可用于判断模块是否有较好的独立性。概要设计还需要确定模块之间的任务协作与控制，并设计个合理的可控制的可扩充的程序结构，以使诸多模块能够集成为一个整体。结构化程序的控制是自顶向下的。总控模块对程序进行顶层整体控制，下级模块则实现对具体任务的控制与操作。面向对象程序则由类图、构件图说明结构。类图用于描述面向对象程序逻辑结构，构件图用于描述面向对象程序物理结构。31、模块化模块是由边界元素限定的相邻程序元素（例如，数据说明，可执行的语句）的序列，而且有一个总体标识符代表它。模块是构成程序的基本构件。模块化就是把程序划分成独立命名且可独立访问的模块，每个模块完成一个子功能，把这些模块集成起来构成一个整体，可以完成指定的功能满足用户的需求。模块化是为了使一个复杂的大型程序能被人的智力所管理，是软件应该具备的唯一属性。2、抽象采用模块化原理可以使软件结构清晰，不仅容易设计也容易阅读和理解。模块化也有助于软件开发工程的组织管理，一个复杂的大型程序可以由许多程序员分工编写不同的模块，并且可以进一步分配技术熟练的程序员编写困难的模块。人类在认识复杂现象的过程中使用的最强有力的思维工具是抽象。人们在实践中认识到，在现实世界中一定事物、状态或过程之间总存在着某些相似的方面（共性）。把这些相似的方面集中和概括起来，暂时忽略它们之间的差异，这就是抽象。或者说抽象就是抽出事物的本质特性而暂时不考虑它们的细节。软件工程过程的每一步都是对软件解法的抽象层次的一次精化。在可行性研究阶段，软件作为系统的一个完整部件；在需求分析期间，软件解法是使用在问题环境内熟悉的方式描述的；当由总体设计向详细设计过渡时，抽象的程度也就随之减少了；最后，当源程序写出来以后，也就达到了抽象的最低层。3、逐步求精逐步求精定义为为了能集中精力解决主要问题而尽量推迟对问题细节的考虑。逐步求精最初是由NiklausWirth提出的一种自顶向下的设计策略。按照这种设计策略，程序的体系结构是通过逐步精化处理过程的层次而设计出来的。通过逐步分解对功能的宏观陈述而开发出层次结构，直至最终得出用程序设计语言表达的程序。求精实际上是细化过程。抽象与求精是一对互补的概念。4、信息隐蔽和局部化3信息隐蔽原理：应该这样设计和确定模块，使得一个模块内包含的信息（过程和数据）对于不需要这些信息的模块来说，是不能访问的。局部化是指把一些关系密切的软件元素物理地放得彼此靠近。如果在测试期间和以后的软件维护期间需要修改软件,使用信息隐蔽原理作为模块化系统设计的标准就会带来极大好处。5、模块独立性模块的独立性很重要，因为有效的模块化（即具有独立的模块）的软件比较容易开发出来。独立的模块比较容易测试和维护。模块的独立程度可以由两个定性标准度量，这两个标准分别称为内聚和耦合。（1）耦合耦合是对一个软件结构内不同模块之间互连程度的度量耦合强弱取决于模块间接口的复杂程度，进入或访问一个模块的点，以及通过接口的数据。模块耦合分为数据耦合、控制耦合、特征耦合、公共环境耦合和内容耦合数据耦合两个模块彼此间通过参数交换信息，而且交换的信息仅仅是数据，那么这种耦合称为数据耦合。数据耦合是低耦合。系统中至少必须存在这种耦合。控制耦合传递的信息中有控制信息（尽管有时这种控制信息以数据的形式出现），则这种耦合称为控制耦合...
