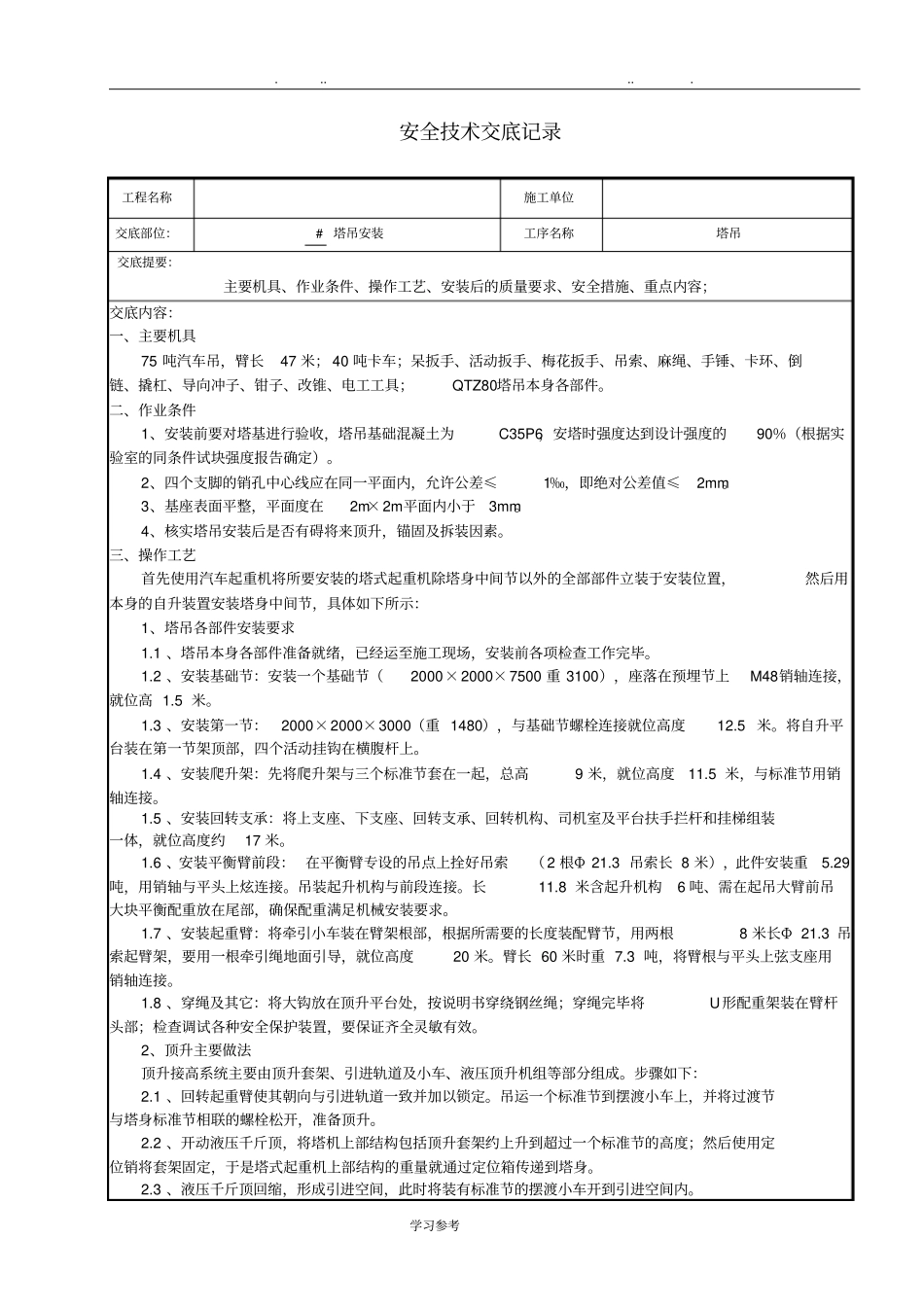

......学习参考安全技术交底记录工程名称施工单位交底部位：#塔吊安装工序名称塔吊交底提要：主要机具、作业条件、操作工艺、安装后的质量要求、安全措施、重点内容；交底内容：一、主要机具75吨汽车吊，臂长47米；40吨卡车；呆扳手、活动扳手、梅花扳手、吊索、麻绳、手锤、卡环、倒链、撬杠、导向冲子、钳子、改锥、电工工具；QTZ80塔吊本身各部件。二、作业条件1、安装前要对塔基进行验收，塔吊基础混凝土为C35P6，安塔时强度达到设计强度的90％（根据实验室的同条件试块强度报告确定）。2、四个支脚的销孔中心线应在同一平面内，允许公差≤1‰，即绝对公差值≤2mm。3、基座表面平整，平面度在2m×2m平面内小于3mm。4、核实塔吊安装后是否有碍将来顶升，锚固及拆装因素。三、操作工艺首先使用汽车起重机将所要安装的塔式起重机除塔身中间节以外的全部部件立装于安装位置，然后用本身的自升装置安装塔身中间节，具体如下所示：1、塔吊各部件安装要求1.1、塔吊本身各部件准备就绪，已经运至施工现场，安装前各项检查工作完毕。1.2、安装基础节：安装一个基础节（2000×2000×7500重3100），座落在预埋节上M48销轴连接，就位高1.5米。1.3、安装第一节：2000×2000×3000（重1480），与基础节螺栓连接就位高度12.5米。将自升平台装在第一节架顶部，四个活动挂钩在横腹杆上。1.4、安装爬升架：先将爬升架与三个标准节套在一起，总高9米，就位高度11.5米，与标准节用销轴连接。1.5、安装回转支承：将上支座、下支座、回转支承、回转机构、司机室及平台扶手拦杆和挂梯组装一体，就位高度约17米。1.6、安装平衡臂前段：在平衡臂专设的吊点上拴好吊索（2根Φ21.3吊索长8米），此件安装重5.29吨，用销轴与平头上炫连接。吊装起升机构与前段连接。长11.8米含起升机构6吨、需在起吊大臂前吊大块平衡配重放在尾部，确保配重满足机械安装要求。1.7、安装起重臂：将牵引小车装在臂架根部，根据所需要的长度装配臂节，用两根8米长Φ21.3吊索起臂架，要用一根牵引绳地面引导，就位高度20米。臂长60米时重7.3吨，将臂根与平头上弦支座用销轴连接。1.8、穿绳及其它：将大钩放在顶升平台处，按说明书穿绕钢丝绳；穿绳完毕将U形配重架装在臂杆头部；检查调试各种安全保护装置，要保证齐全灵敏有效。2、顶升主要做法顶升接高系统主要由顶升套架、引进轨道及小车、液压顶升机组等部分组成。步骤如下：2.1、回转起重臂使其朝向与引进轨道一致并加以锁定。吊运一个标准节到摆渡小车上，并将过渡节与塔身标准节相联的螺栓松开，准备顶升。2.2、开动液压千斤顶，将塔机上部结构包括顶升套架约上升到超过一个标准节的高度；然后使用定位销将套架固定，于是塔式起重机上部结构的重量就通过定位箱传递到塔身。2.3、液压千斤顶回缩，形成引进空间，此时将装有标准节的摆渡小车开到引进空间内。......学习参考2.4、利用液压千斤顶稍微提起待接高的标准节，退出摆渡小车；然后将待接高的标准节平稳地落在下面的塔身上，并用螺栓连接。2.5、拔出定位销，下降过渡节，使之与已接高的塔身连成整体，完成顶升。2.6、顶升特别注意事项2.6.1、在顶升作业过程中，必须有专人指挥，专人照看电源，专人操作液压系统，专人紧固螺栓。非操作人员不得登上爬升架的操作平台，更不得触动设备。2.6.2、顶升作业尽量安排在白天进行，夜间须有充足的照明。2.6.3、风力在四级以上禁止进行顶升作业。作业过程中如风力突然加大，要立即停止顶升，并紧固连接螺栓。2.6.4、顶升前应预先放松电缆，长度须略大于总爬升高度，并做好电缆卷筒的紧固工作。2.6.5、顶升过程中，须将回转机构制动住，严禁回转塔身及其他作业。2.6.6、顶升过程中如发现故障，立即停止作业，解决后才可继续进行。2.6.7、每次顶升前后，必须认真做好准备和检查工作。2.6.8、顶升后要认真检查各连接螺栓按规定扭力紧固，爬升套架滚轮与塔身标准节的间隙调整好，操作杆已回到中间位置，液压系统电源已切断等。四、安装后的质量要求塔吊安装完毕后必须经质量验收和试运转试验，达到标准要求的方可使用。其标准应按《建筑机械技术试验规程》（JGJ34-88）和《起重机械安...
