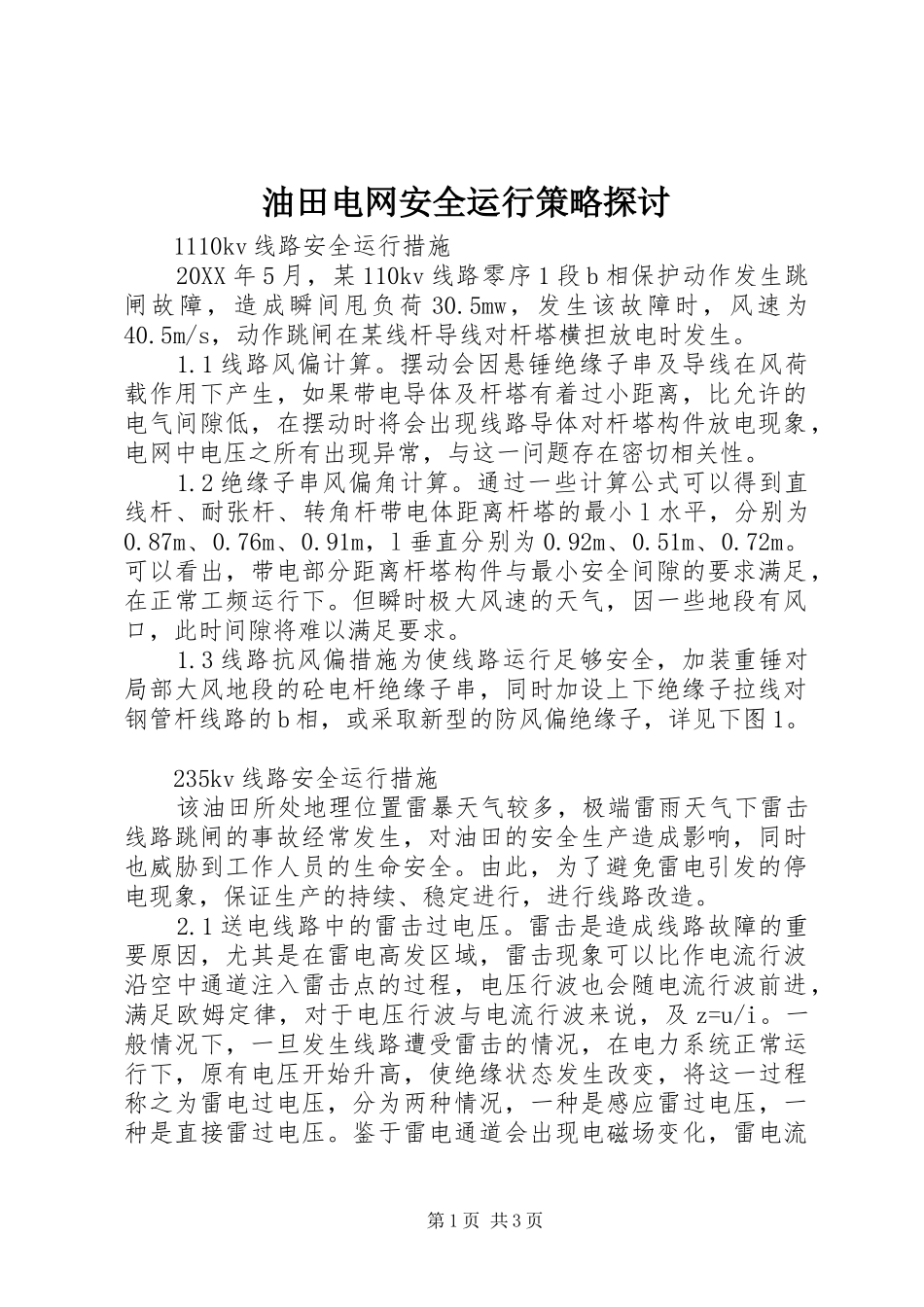

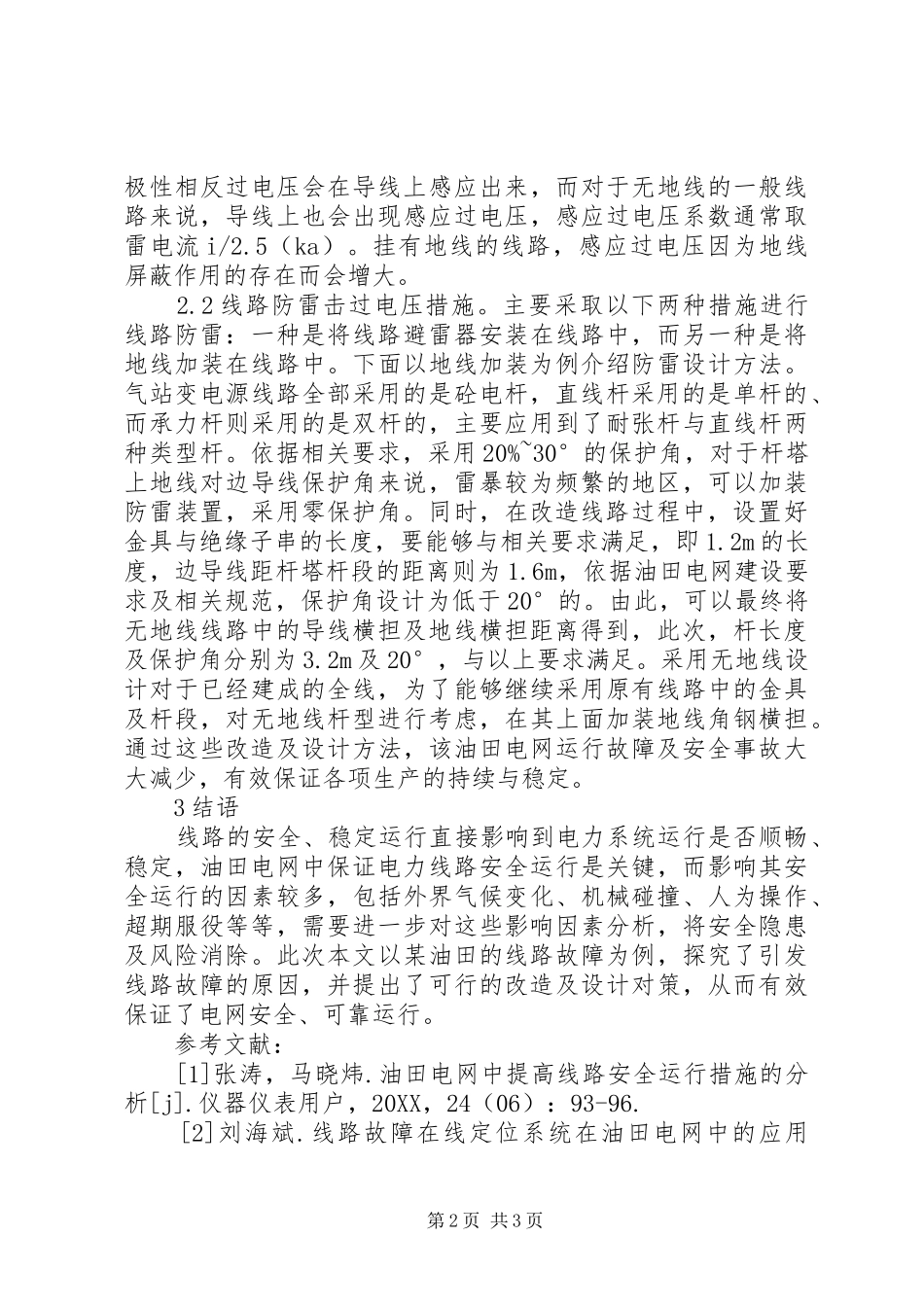

油田电网安全运行策略探讨1110kv线路安全运行措施20XX年5月，某110kv线路零序1段b相保护动作发生跳闸故障，造成瞬间甩负荷30.5mw，发生该故障时，风速为40.5m/s，动作跳闸在某线杆导线对杆塔横担放电时发生。1.1线路风偏计算。摆动会因悬锤绝缘子串及导线在风荷载作用下产生，如果带电导体及杆塔有着过小距离，比允许的电气间隙低，在摆动时将会出现线路导体对杆塔构件放电现象，电网中电压之所有出现异常，与这一问题存在密切相关性。1.2绝缘子串风偏角计算。通过一些计算公式可以得到直线杆、耐张杆、转角杆带电体距离杆塔的最小l水平，分别为0.87m、0.76m、0.91m，l垂直分别为0.92m、0.51m、0.72m。可以看出，带电部分距离杆塔构件与最小安全间隙的要求满足，在正常工频运行下。但瞬时极大风速的天气，因一些地段有风口，此时间隙将难以满足要求。1.3线路抗风偏措施为使线路运行足够安全，加装重锤对局部大风地段的砼电杆绝缘子串，同时加设上下绝缘子拉线对钢管杆线路的b相，或采取新型的防风偏绝缘子，详见下图1。235kv线路安全运行措施该油田所处地理位置雷暴天气较多，极端雷雨天气下雷击线路跳闸的事故经常发生，对油田的安全生产造成影响，同时也威胁到工作人员的生命安全。由此，为了避免雷电引发的停电现象，保证生产的持续、稳定进行，进行线路改造。2.1送电线路中的雷击过电压。雷击是造成线路故障的重要原因，尤其是在雷电高发区域，雷击现象可以比作电流行波沿空中通道注入雷击点的过程，电压行波也会随电流行波前进，满足欧姆定律，对于电压行波与电流行波来说，及z=u/i。一般情况下，一旦发生线路遭受雷击的情况，在电力系统正常运行下，原有电压开始升高，使绝缘状态发生改变，将这一过程称之为雷电过电压，分为两种情况，一种是感应雷过电压，一种是直接雷过电压。鉴于雷电通道会出现电磁场变化，雷电流第1页共3页极性相反过电压会在导线上感应出来，而对于无地线的一般线路来说，导线上也会出现感应过电压，感应过电压系数通常取雷电流i/2.5（ka）。挂有地线的线路，感应过电压因为地线屏蔽作用的存在而会增大。2.2线路防雷击过电压措施。主要采取以下两种措施进行线路防雷：一种是将线路避雷器安装在线路中，而另一种是将地线加装在线路中。下面以地线加装为例介绍防雷设计方法。气站变电源线路全部采用的是砼电杆，直线杆采用的是单杆的、而承力杆则采用的是双杆的，主要应用到了耐张杆与直线杆两种类型杆。依据相关要求，采用20%~30°的保护角，对于杆塔上地线对边导线保护角来说，雷暴较为频繁的地区，可以加装防雷装置，采用零保护角。同时，在改造线路过程中，设置好金具与绝缘子串的长度，要能够与相关要求满足，即1.2m的长度，边导线距杆塔杆段的距离则为1.6m，依据油田电网建设要求及相关规范，保护角设计为低于20°的。由此，可以最终将无地线线路中的导线横担及地线横担距离得到，此次，杆长度及保护角分别为3.2m及20°，与以上要求满足。采用无地线设计对于已经建成的全线，为了能够继续采用原有线路中的金具及杆段，对无地线杆型进行考虑，在其上面加装地线角钢横担。通过这些改造及设计方法，该油田电网运行故障及安全事故大大减少，有效保证各项生产的持续与稳定。3结语线路的安全、稳定运行直接影响到电力系统运行是否顺畅、稳定，油田电网中保证电力线路安全运行是关键，而影响其安全运行的因素较多，包括外界气候变化、机械碰撞、人为操作、超期服役等等，需要进一步对这些影响因素分析，将安全隐患及风险消除。此次本文以某油田的线路故障为例，探究了引发线路故障的原因，并提出了可行的改造及设计对策，从而有效保证了电网安全、可靠运行。参考文献：[1]张涛，马晓炜.油田电网中提高线路安全运行措施的分析[j].仪器仪表用户，20XX，24（06）：93-96.[2]刘海斌.线路故障在线定位系统在油田电网中的应用第2页共3页[j].电世界，20XX，57（05）：24-27.[3]杨云清.优化塔中油田电网运行方式、整改线路隐患，提高线路供电可靠性[j].价值工程，20XX，34（22）：114-116.第3页共3页
