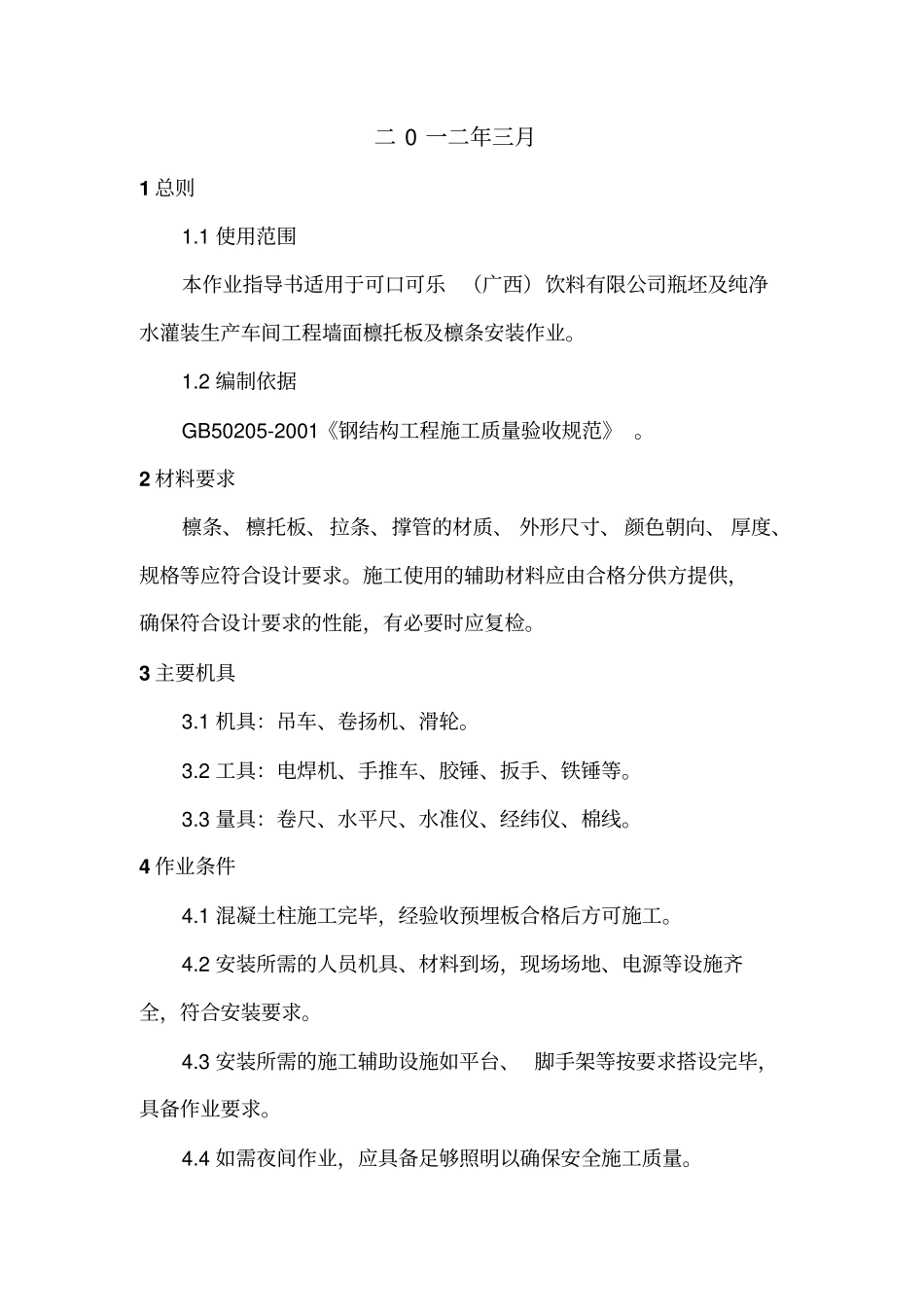

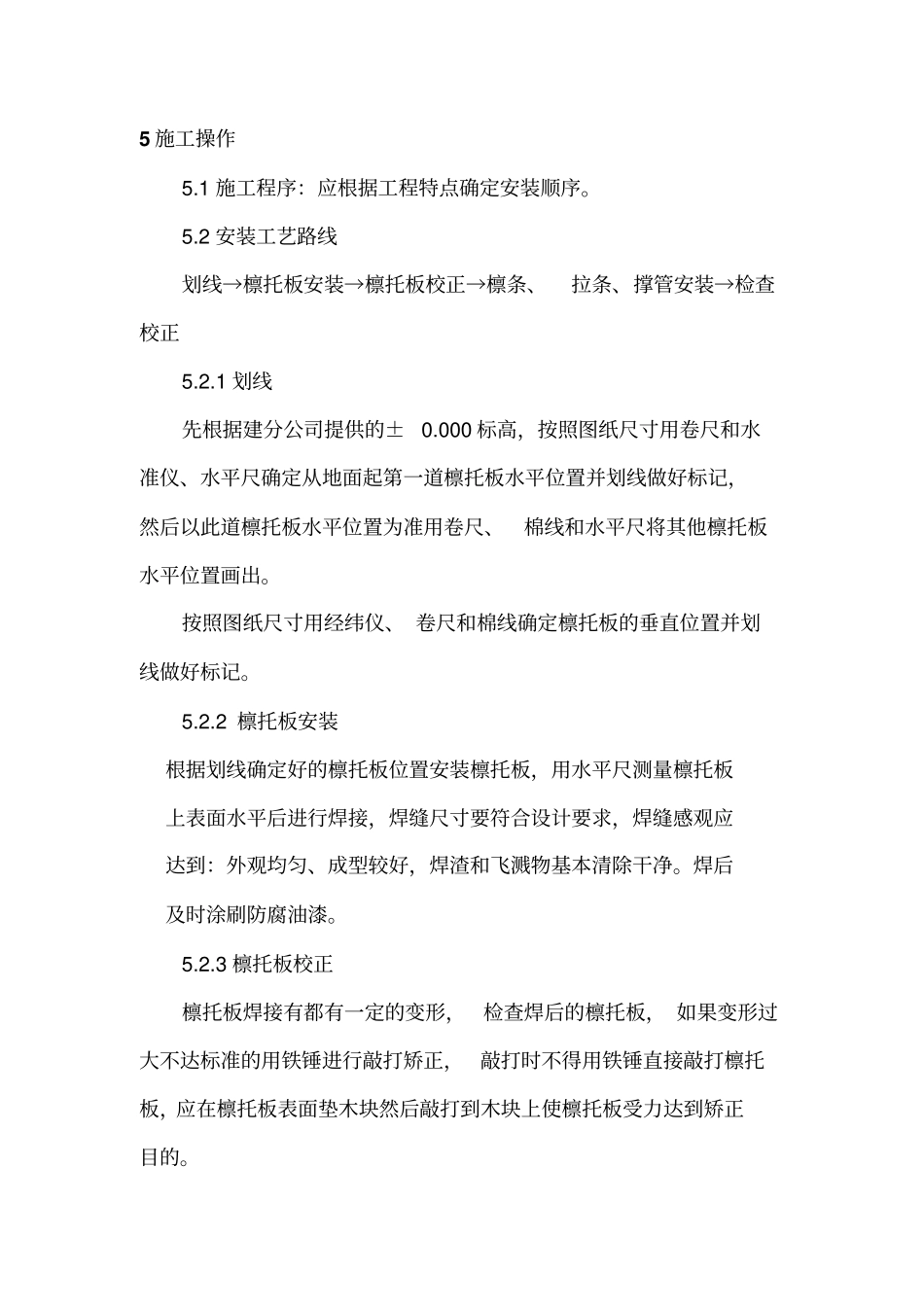

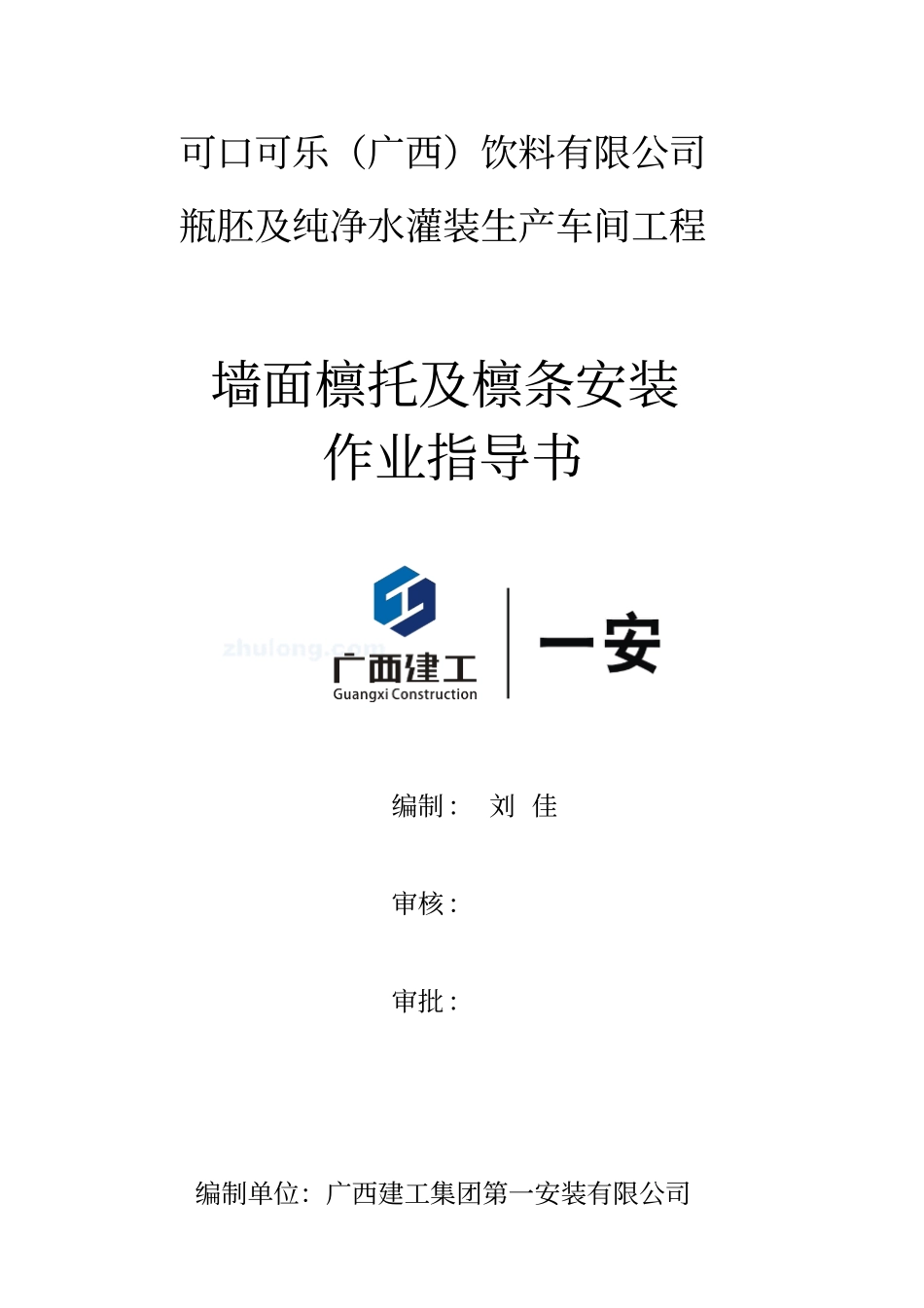

可口可乐（广西）饮料有限公司瓶胚及纯净水灌装生产车间工程墙面檩托及檩条安装作业指导书编制：刘佳审核：审批：编制单位：广西建工集团第一安装有限公司二0一二年三月1总则1.1使用范围本作业指导书适用于可口可乐（广西）饮料有限公司瓶坯及纯净水灌装生产车间工程墙面檩托板及檩条安装作业。1.2编制依据GB50205-2001《钢结构工程施工质量验收规范》。2材料要求檩条、檩托板、拉条、撑管的材质、外形尺寸、颜色朝向、厚度、规格等应符合设计要求。施工使用的辅助材料应由合格分供方提供，确保符合设计要求的性能，有必要时应复检。3主要机具3.1机具：吊车、卷扬机、滑轮。3.2工具：电焊机、手推车、胶锤、扳手、铁锤等。3.3量具：卷尺、水平尺、水准仪、经纬仪、棉线。4作业条件4.1混凝土柱施工完毕，经验收预埋板合格后方可施工。4.2安装所需的人员机具、材料到场，现场场地、电源等设施齐全，符合安装要求。4.3安装所需的施工辅助设施如平台、脚手架等按要求搭设完毕，具备作业要求。4.4如需夜间作业，应具备足够照明以确保安全施工质量。5施工操作5.1施工程序：应根据工程特点确定安装顺序。5.2安装工艺路线划线→檩托板安装→檩托板校正→檩条、拉条、撑管安装→检查校正5.2.1划线先根据建分公司提供的±0.000标高，按照图纸尺寸用卷尺和水准仪、水平尺确定从地面起第一道檩托板水平位置并划线做好标记，然后以此道檩托板水平位置为准用卷尺、棉线和水平尺将其他檩托板水平位置画出。按照图纸尺寸用经纬仪、卷尺和棉线确定檩托板的垂直位置并划线做好标记。5.2.2檩托板安装根据划线确定好的檩托板位置安装檩托板，用水平尺测量檩托板上表面水平后进行焊接，焊缝尺寸要符合设计要求，焊缝感观应达到：外观均匀、成型较好，焊渣和飞溅物基本清除干净。焊后及时涂刷防腐油漆。5.2.3檩托板校正檩托板焊接有都有一定的变形，检查焊后的檩托板，如果变形过大不达标准的用铁锤进行敲打矫正，敲打时不得用铁锤直接敲打檩托板，应在檩托板表面垫木块然后敲打到木块上使檩托板受力达到矫正目的。5.2.4檩条、拉条、撑管安装因预埋板预埋平面有偏差造成檩托板外端尺寸不在同一平面上，因此在安装檩条前先用经纬仪找出最凸出的檩托板，以此确定檩条外侧以一面的位置。安装时拉棉线确保檩条外侧在同一平面内。窗口双包檩条、墙柱檩条必须按图纸要求进行焊接，檩条和檩托间的连接螺栓螺母要拧到位防止檩条松动。及时清理焊渣、药皮，涂刷防腐油漆。檩条、拉条、撑管在安装时都要严格按照图纸进行施工，以此来确保墙面工程的施工质量。直拉条、撑管在安装时要注意垂直度，不要穿错孔，两头的螺母要拧到位，保证檩条平直。斜拉条在安装过程中要注意方向，必须按图纸施工。拉条在吊运过程中发生弯曲变形的必须先矫直后在安装。5.2.5检查校正目测和局部标高复核相结合，检查檩条顶面是否有突变的高差，是对墙面全部檩条安装质量的全面检查，如发现檩条有影响压型钢板板安装的误差缺陷，必须修改直至达到压型钢板安装的要求。6安全要求6.1檩条安装工具多、高空作业量大、人员在高空流动性大，所以应格外注重安全。6.1所有参与施工人员应按要求佩带劳动保护及安全用具。6.2现场用电作到“一机，一闸，一保护”，每个线盘都应有保护器，电动工具电源应用防水胶布连接，绕开压型板边等容易划伤电源线位置，雨天禁止作业。6.3高空作业应有平台或设安全网及安全绳，高空移动人员应始终保持安全带处于悬挂可靠固定状态。6.4无关人员远离安装现场。
