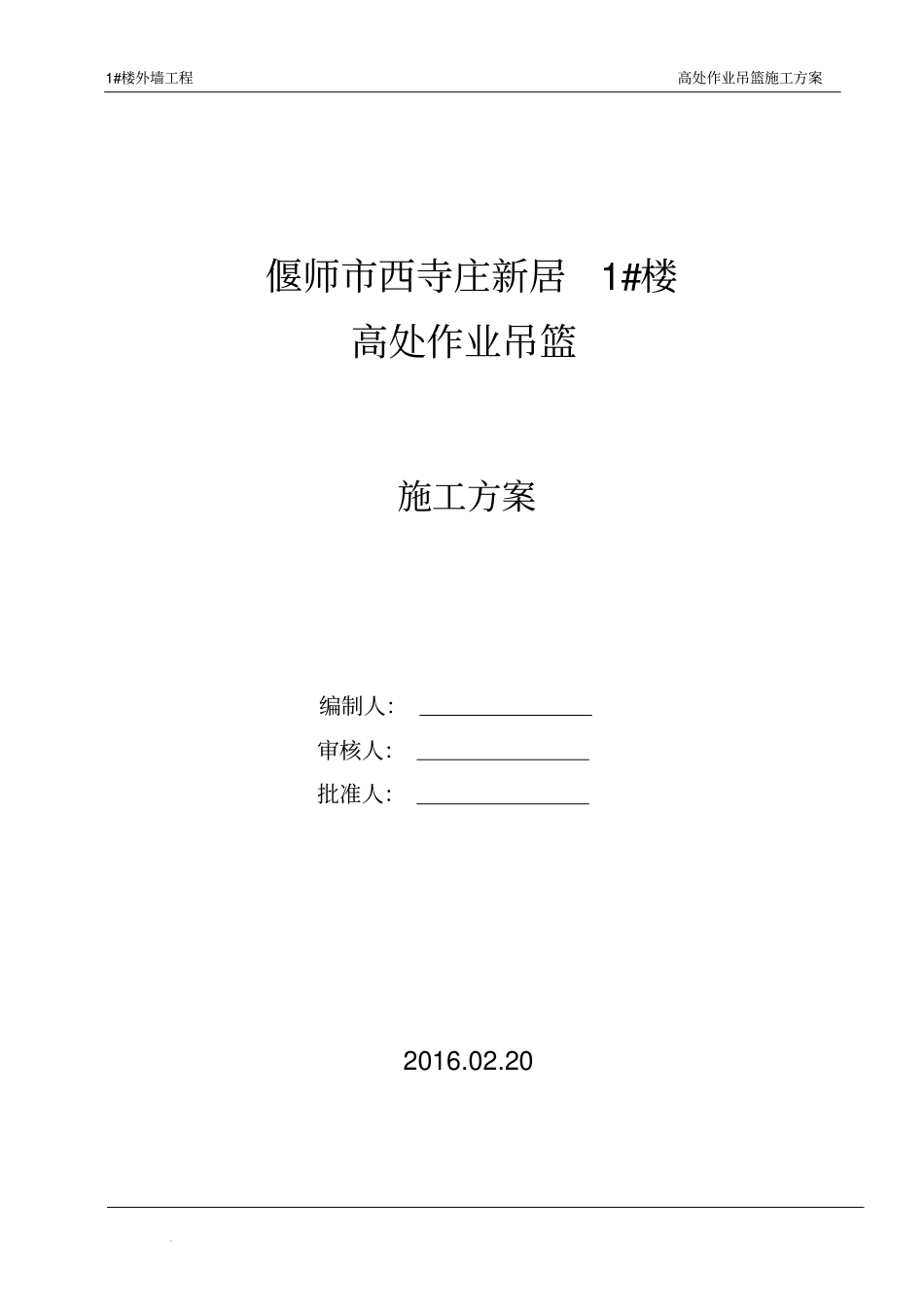

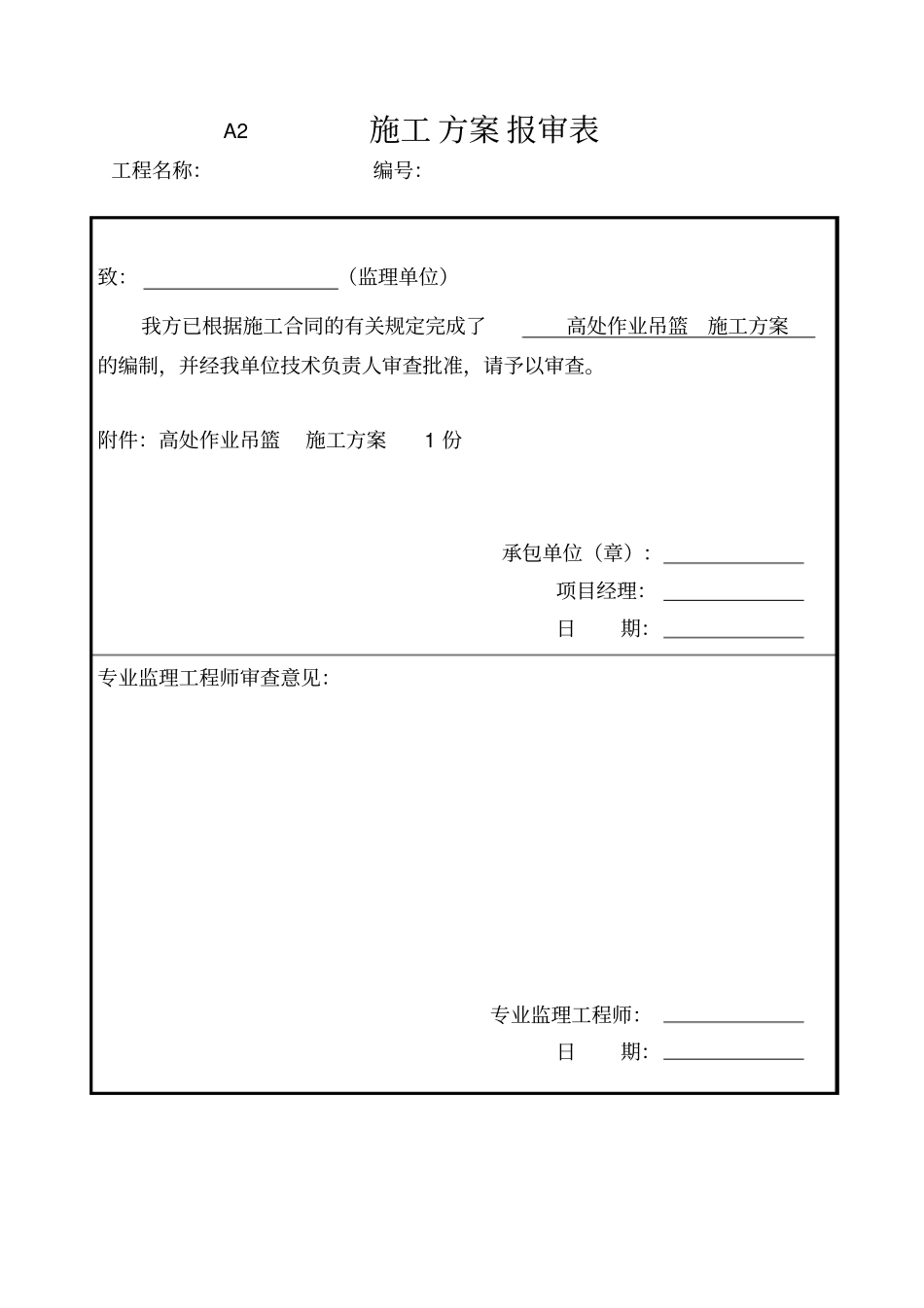

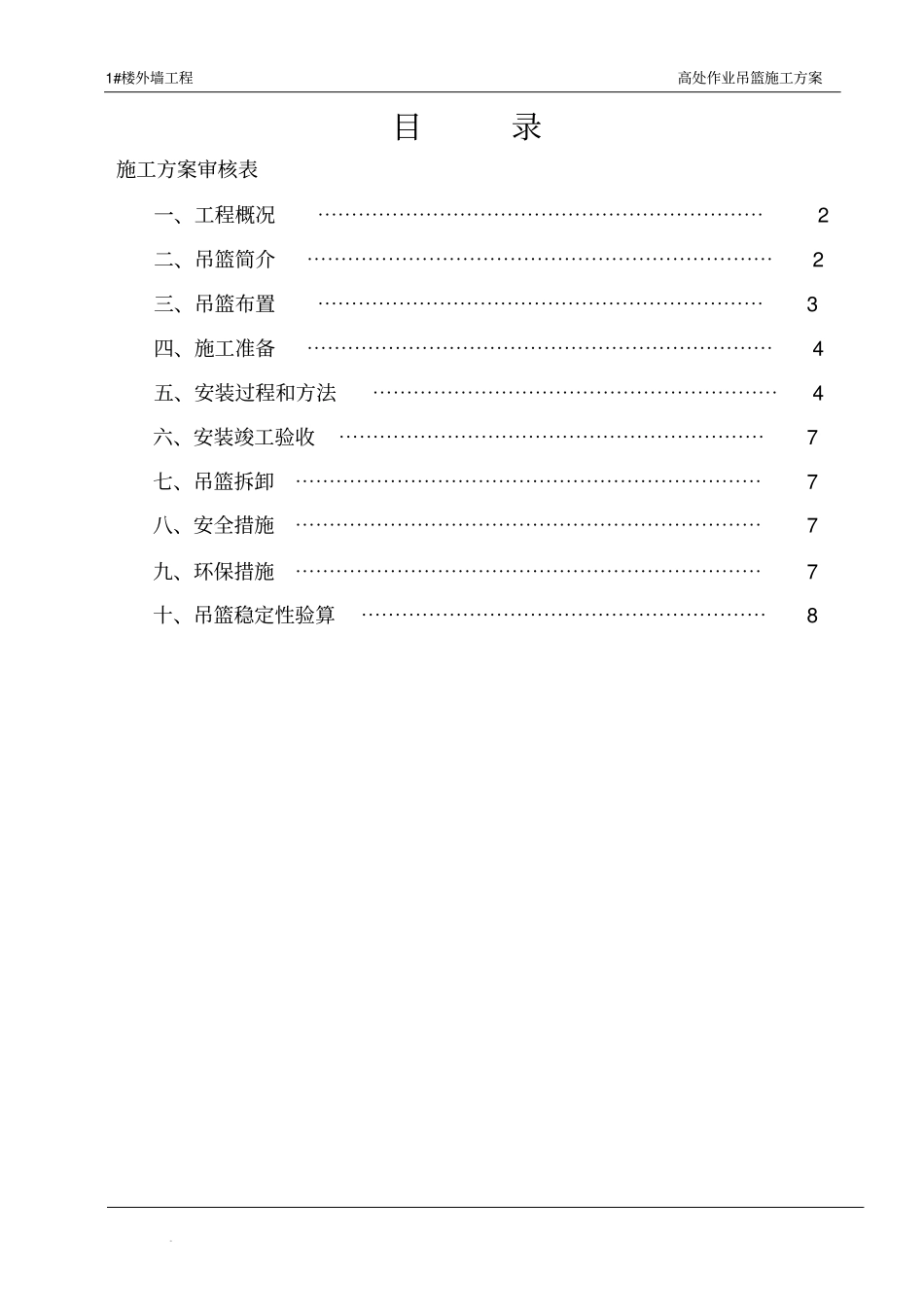

A2施工方案报审表工程名称：编号：致：（监理单位）我方已根据施工合同的有关规定完成了高处作业吊篮施工方案的编制，并经我单位技术负责人审查批准，请予以审查。附件：高处作业吊篮施工方案1份承包单位（章）：项目经理：日期：专业监理工程师审查意见：专业监理工程师：日期：1#楼外墙工程高处作业吊篮施工方案偃师市西寺庄新居1#楼高处作业吊篮施工方案编制人：审核人：批准人：2016.02.201#楼外墙工程高处作业吊篮施工方案目录施工方案审核表一、工程概况⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2二、吊篮简介⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2三、吊篮布置⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3四、施工准备⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4五、安装过程和方法⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4六、安装竣工验收⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7七、吊篮拆卸⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7八、安全措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7九、环保措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7十、吊篮稳定性验算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯81#楼外墙工程高处作业吊篮施工方案一、工程概况序号项目内容1工程名称偃师市西寺庄新居1#楼2工程地址3建设单位4设计单位5监理单位6施工单位7基本情况结构形式剪力墙结构层数18层层高层高3m，总高度58.85m。二、高处作业吊篮简介1、吊篮型号ZLP630，整机外形详见附图一，主要技术性能参数如下：项目技术数据备注额定载重630kg包括作业人员在内的施工活荷载悬吊平台(长×宽×高)最大组合长度6m×宽度0.69m×前栏高1.1m/后栏高0.8m额定升降速度9.3m/min提升机型号LTD6.30功率3kW每台吊篮两台电机各1.5kW电压三相380V、50HZ三相五线制配电制动力矩15N·m安全锁型号LSG20每个吊篮两只安全锁允许冲击力20kN锁绳角度100悬吊平台与水平面的倾斜角度悬挂装前梁额定伸出量1.3m最大伸出量不大于1.7m悬挂支架调节高度1.1m～1.8m调节间距10cm1#楼外墙工程高处作业吊篮施工方案置镀锌钢丝绳4×25Fi+PP-Φ8.3破断拉力≥51.8kN质量平衡配重900kg实际安装时偏于安全，每台1t悬挂机构300kg不含配重整机（除配重）776kg含最长平台6m金属构件及电器主电源电缆线3×2.5+2×1.5YZ-5三相五线制电缆2、吊篮结构原理简介如下：吊篮整机主要由六部分组成，①悬挂机构、②悬吊平台、③提升装置、④安全装置、⑤电气系统。①悬挂机构：架设于建筑物屋面上，由两套独立的钢结构架及钢丝绳组成。钢结构架由钢结构件通过螺栓或销子连接而成。每套悬挂钢结构架的前梁分别悬垂两根钢丝绳，一根为提升机用工作钢丝绳，一根为安全锁用钢丝绳。钢丝绳系吊篮专用镀锌钢丝绳，强度高，耐锈蚀性能好。型号为4×25Fi+PP-Φ8.3，破断拉力不小于51.8kN。钢丝绳使用过程中，按《起重机械用钢丝绳检验和报废实用规范》GB5972的有关规定，对钢丝绳的磨损、锈蚀、短丝、异常变形等进行检验，达到报废标准即更新钢丝绳。下述计算钢丝绳的安全系数（按极限状态下单根钢丝绳独立承载考虑）：作用在钢丝绳上的拉力F=776-300+630=1106kg安全系数=51800N÷（1106kg÷9.8N）=4.78，达到安全要求。②悬吊平台：由片式组焊件通过螺栓连接成框型钢结构装置，用以承载作业人员及施工器材。③提升装置：每个悬吊平台两端各装有一台提升机。提升机采用电磁制动电机和离心限速装置及手动滑降装置。电磁制动装置在电路故障或断电时，产生制动力矩使平台制动悬吊。离心限速装置能保证平台下滑速度不大于1.5倍额定提升速度。手动滑降装置在电气故障或停电以及紧急情况下操纵吊篮平台下降，具体方法是：用置于提升机手柄内的拨杆插入电磁制动器（电机风罩内）拨叉的孔内，向上抬起拨杆，打开制动器，可使工作平台匀速下滑。④安全装置：包括安全锁及安全钢丝绳。安全锁属于防倾斜型，每个平台两端各装有一把及和安全钢丝绳，当工作钢丝绳断裂或平台一端倾坠时，能自动锁住安全钢丝绳防止平台下降。⑤电气系统包括电缆、限位器、漏电保护器及其它控制开关。1#楼外墙工程高处...
