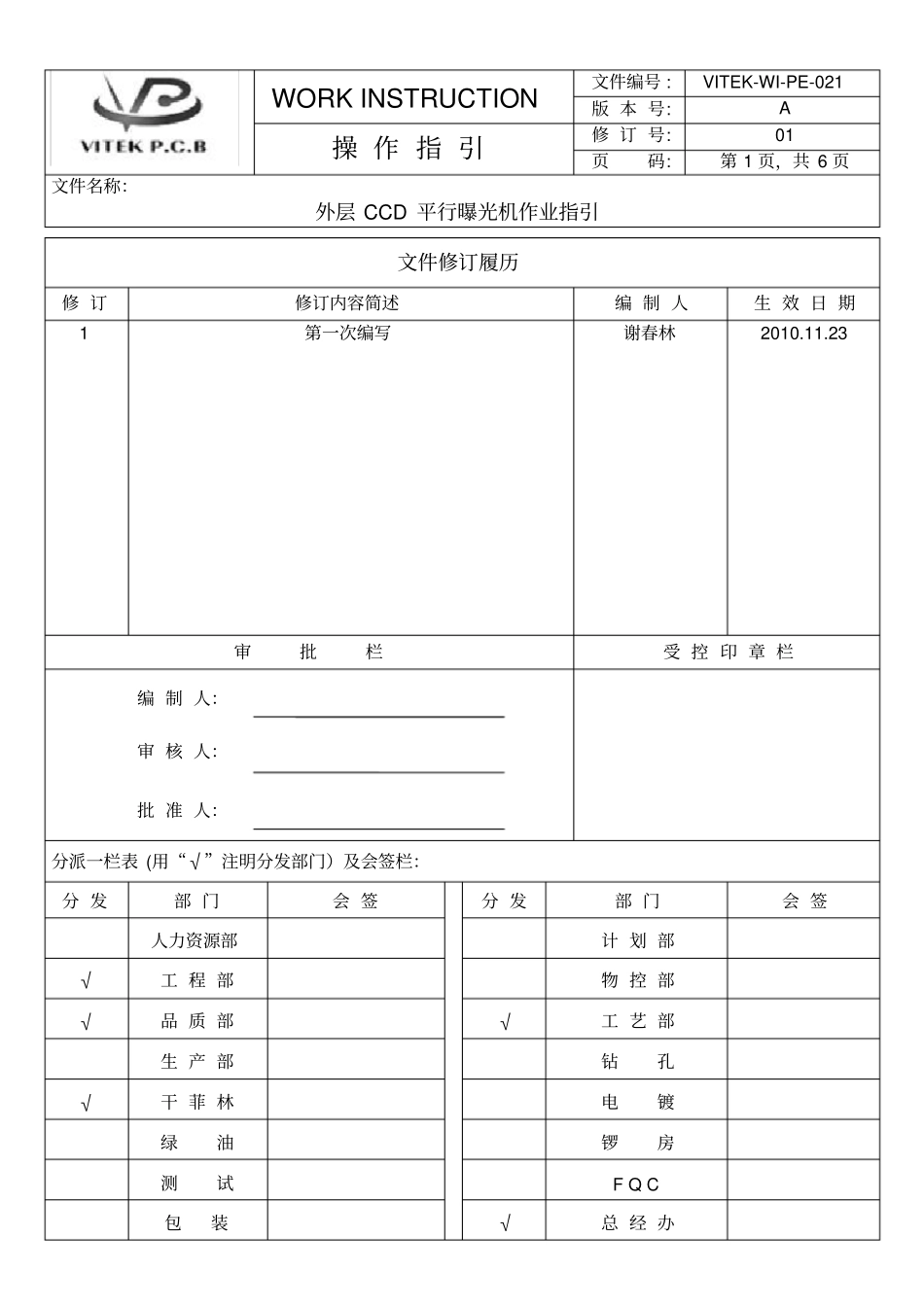

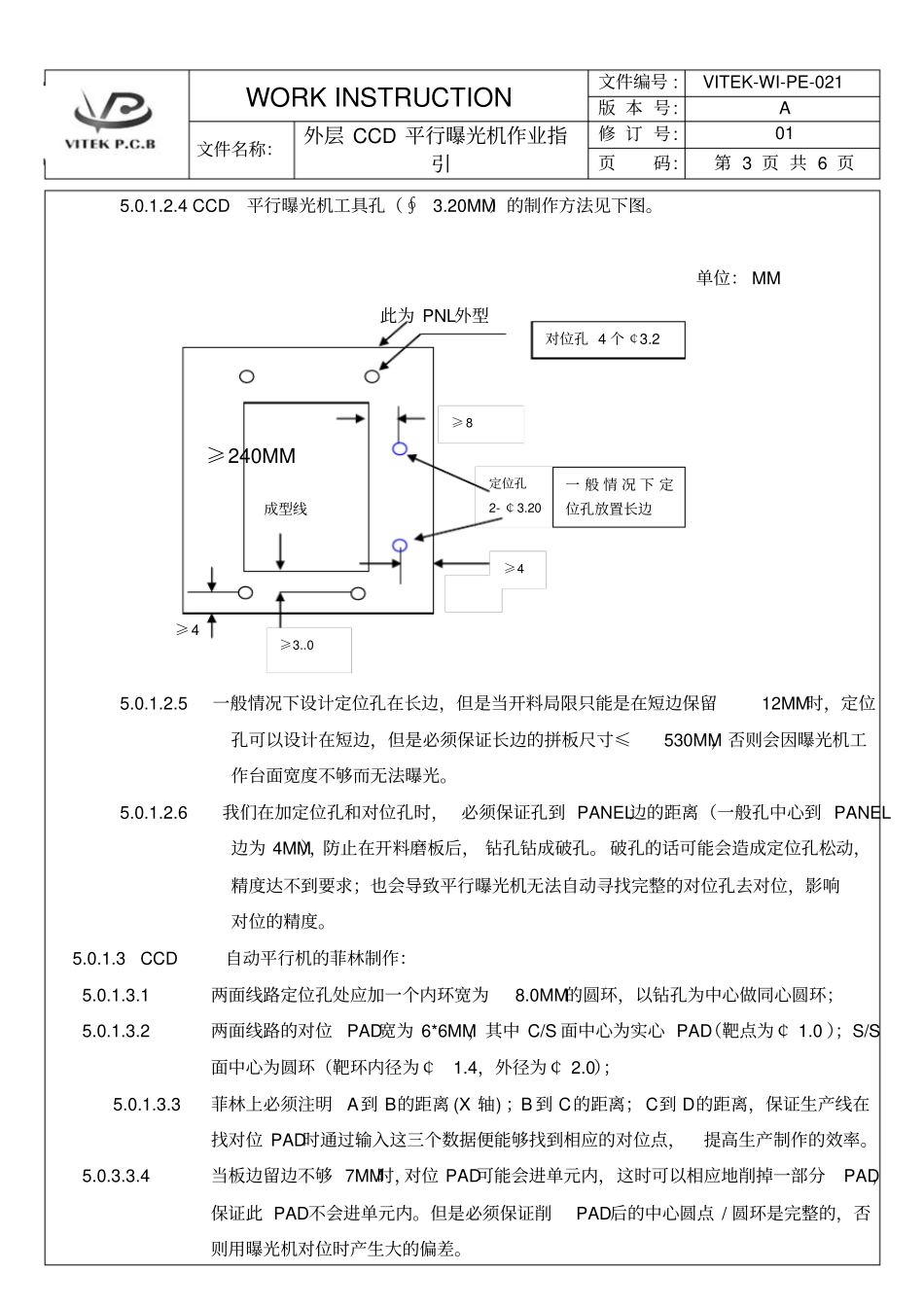

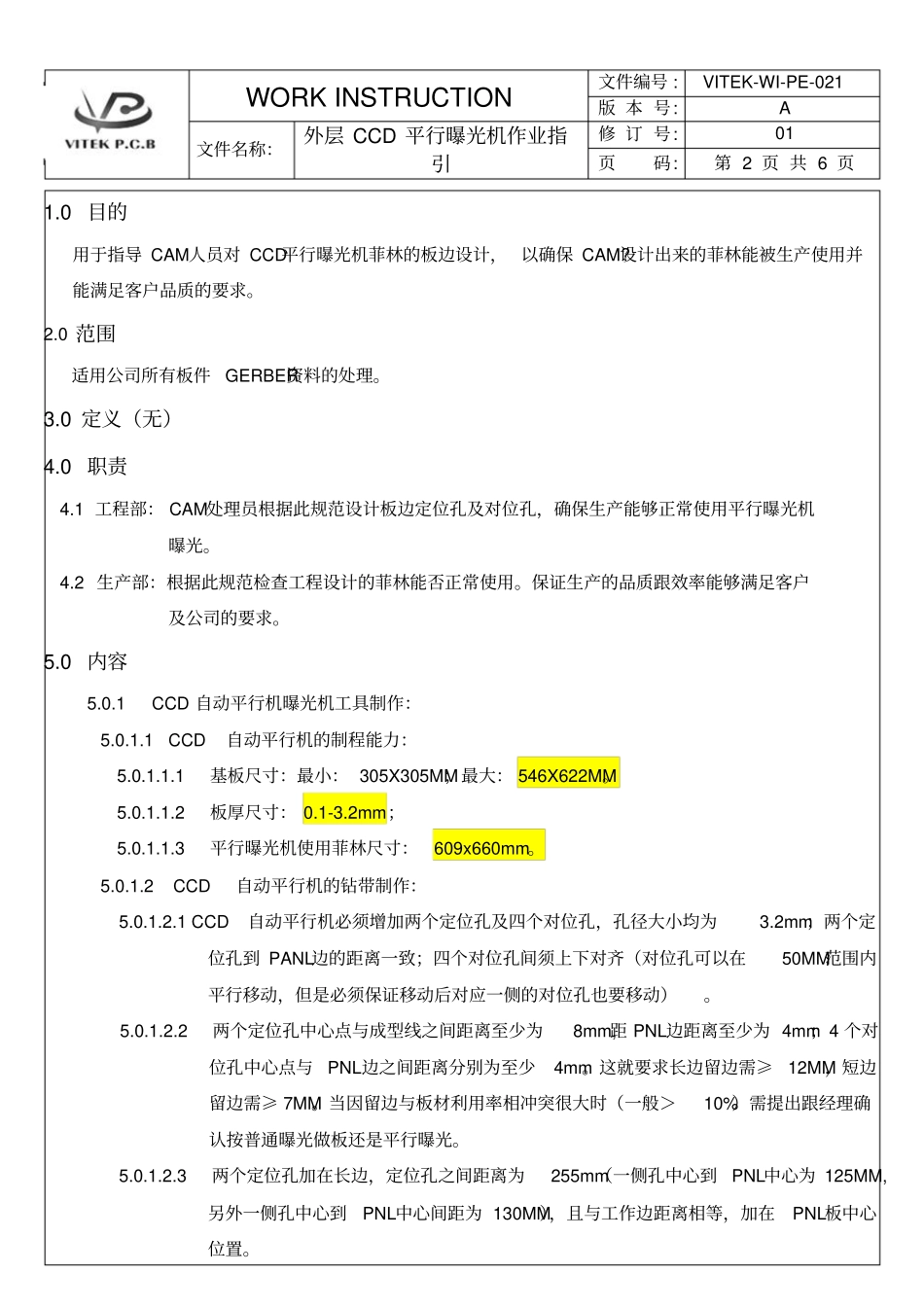

WORKINSTRUCTION文件编号:VITEK-WI-PE-021版本号:A操作指引修订号:01页码:第1页，共6页文件名称：外层CCD平行曝光机作业指引文件修订履历修订修订内容简述编制人生效日期1第一次编写谢春林2010.11.23审批栏受控印章栏编制人：审核人：批准人：分派一栏表(用“√”注明分发部门）及会签栏：分发部门会签分发部门会签人力资源部计划部√工程部物控部√品质部√工艺部生产部钻孔√干菲林电镀绿油锣房测试FQC包装√总经办WORKINSTRUCTION文件编号:VITEK-WI-PE-021版本号:A文件名称：外层CCD平行曝光机作业指引修订号:01页码:第2页共6页1.0目的用于指导CAM人员对CCD平行曝光机菲林的板边设计，以确保CAM?设计出来的菲林能被生产使用并能满足客户品质的要求。2.0范围适用公司所有板件GERBER资料的处理。3.0定义（无）4.0职责4.1工程部：CAM处理员根据此规范设计板边定位孔及对位孔，确保生产能够正常使用平行曝光机曝光。4.2生产部：根据此规范检查工程设计的菲林能否正常使用。保证生产的品质跟效率能够满足客户及公司的要求。5.0内容5.0.1CCD自动平行机曝光机工具制作：5.0.1.1CCD自动平行机的制程能力：5.0.1.1.1基板尺寸：最小：305X305MM；最大：546X622MM。5.0.1.1.2板厚尺寸：0.1-3.2mm；5.0.1.1.3平行曝光机使用菲林尺寸：609x660mm。5.0.1.2CCD自动平行机的钻带制作：5.0.1.2.1CCD自动平行机必须增加两个定位孔及四个对位孔，孔径大小均为3.2mm；两个定位孔到PANL边的距离一致；四个对位孔间须上下对齐（对位孔可以在50MM范围内平行移动，但是必须保证移动后对应一侧的对位孔也要移动）。5.0.1.2.2两个定位孔中心点与成型线之间距离至少为8mm,距PNL边距离至少为4mm；4个对位孔中心点与PNL边之间距离分别为至少4mm。这就要求长边留边需≥12MM，短边留边需≥7MM。当因留边与板材利用率相冲突很大时（一般＞10%）需提出跟经理确认按普通曝光做板还是平行曝光。5.0.1.2.3两个定位孔加在长边，定位孔之间距离为255mm（一侧孔中心到PNL中心为125MM,另外一侧孔中心到PNL中心间距为130MM），且与工作边距离相等，加在PNL板中心位置。WORKINSTRUCTION文件编号:VITEK-WI-PE-021版本号:A文件名称：外层CCD平行曝光机作业指引修订号:01页码:第3页共6页5.0.1.2.4CCD平行曝光机工具孔（∮3.20MM）的制作方法见下图。单位：MM此为PNL外型≥240MM≥45.0.1.2.5一般情况下设计定位孔在长边，但是当开料局限只能是在短边保留12MM时，定位孔可以设计在短边，但是必须保证长边的拼板尺寸≤530MM，否则会因曝光机工作台面宽度不够而无法曝光。5.0.1.2.6我们在加定位孔和对位孔时，必须保证孔到PANEL边的距离（一般孔中心到PANEL边为4MM），防止在开料磨板后，钻孔钻成破孔。破孔的话可能会造成定位孔松动，精度达不到要求；也会导致平行曝光机无法自动寻找完整的对位孔去对位，影响对位的精度。5.0.1.3CCD自动平行机的菲林制作：5.0.1.3.1两面线路定位孔处应加一个内环宽为8.0MM的圆环，以钻孔为中心做同心圆环；5.0.1.3.2两面线路的对位PAD宽为6*6MM，其中C/S面中心为实心PAD（靶点为￠1.0）；S/S面中心为圆环（靶环内径为￠1.4，外径为￠2.0）；5.0.1.3.3菲林上必须注明A到B的距离(X轴)；B到C的距离；C到D的距离，保证生产线在找对位PAD时通过输入这三个数据便能够找到相应的对位点，提高生产制作的效率。5.0.3.3.4当板边留边不够7MM时，对位PAD可能会进单元内，这时可以相应地削掉一部分PAD，保证此PAD不会进单元内。但是必须保证削PAD后的中心圆点/圆环是完整的，否则用曝光机对位时产生大的偏差。≥4成型线定位孔2-￠3.20≥3..0≥8对位孔4个￠3.2一般情况下定位孔放置长边WORKINSTRUCTION文件编号:VITEK-WI-PE-021版本号:A文件名称：外层CCD平行曝光机作业指引修订号:01页码:第4页共6页5.0.3.3.5CCD平行曝光机菲林的制作见下图：此为PNL外型A（此为两面线路重合后的显示图）5.1.1.6CCD自动平行机生产界定：5.0.1.4注意事项：5.0.1.4.1外层CCD对位孔（间距255mm，且与工作边距离相等）只能增加在PNL板的中心位置，一般情况下不能移动定位孔。5.0.1.4.2长边若留边大于12MM，则GENESIS跑边程序会自动...
