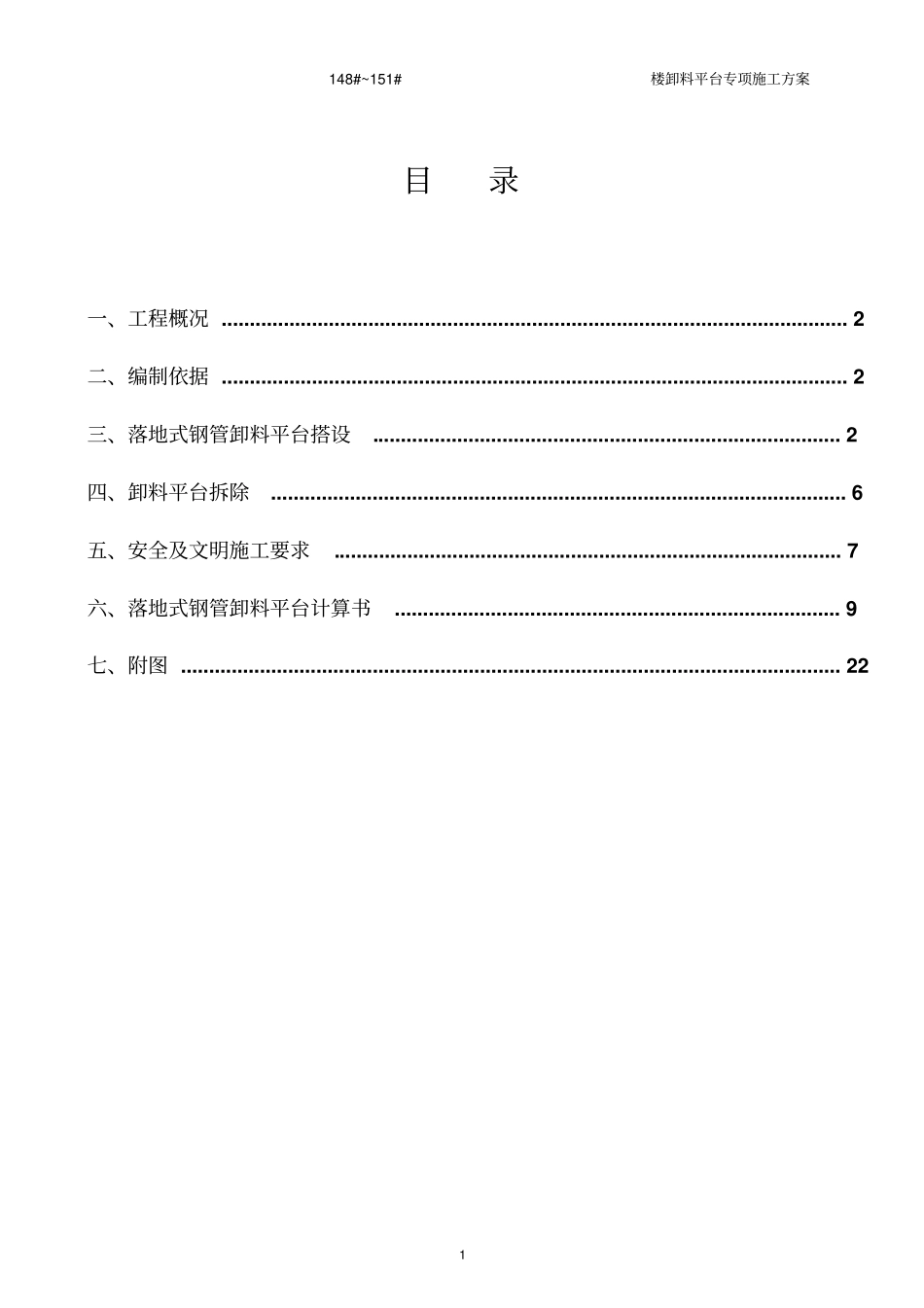

148#~151#楼卸料平台专项施工方案1目录一、工程概况...............................................................................................................2二、编制依据...............................................................................................................2三、落地式钢管卸料平台搭设...................................................................................2四、卸料平台拆除......................................................................................................6五、安全及文明施工要求..........................................................................................7六、落地式钢管卸料平台计算书...............................................................................9七、附图.....................................................................................................................22148#~151#楼卸料平台专项施工方案2一、工程概况本工程148~151#楼为地上七层住宅，首层层高为5.4米，二~七层层高为3m,由于现场施工场地限制，无法及时安装施工电梯，为了工期进度需要，修改方案采用汽车吊+钢管扣件落地式卸料平台进行砌体和装饰装修阶段材料垂直运输。参建单位：建设单位：珠海市恒大海泉湾置业有限公司设计单位：景森设计股份有限公司监理单位：广州市恒合工程监理有限公司施工单位：开平住宅建筑工程集团有限公司二、编制依据1、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20112、《建筑施工高处作业安全技术规范》JGJ80-20113、《建筑地基基础设计规范》GB50007-20114、《建筑结构荷载规范》GB50009-20125、《钢结构设计规范》GB50017-20036、恒大海泉湾花园148#、151#楼施工图纸三、落地式钢管卸料平台搭设（一）搭设方案1、卸料平台搭设位置：148#、149#楼：在148#楼东侧搭设两个卸料平台，分别为二~五层卸料平台和六~七层卸料平台，150~151#楼：在151#楼西侧搭设两个卸料平台，分别为二~五层卸料平台和六~七层卸料平台，（具体详见148~149#楼卸料平台搭设平面布置图和150~151#楼卸料平台搭设平面布置图）。2、卸料平台搭设参数：采用Ф48×3.5钢管搭设，错层搭设，尺寸：二层平台尺寸4.0m×4.0m,搭设高度为5.4m，三层平台长度比二层缩小2.0米平面尺寸4.0m×2.0m,搭设高度为8.40m，四层平台寛度比二层缩小2米平面尺寸2.0m×4.0m,搭设高度为11.4m，五层平台宽度和长度方向各缩小2米，平面尺寸为2×2.0m，搭设高度为14.4m；六层卸料平台尺寸为4×2.0m，搭设高度为17.4m，七层卸料平台比六层缩小2米，尺寸为2×2.0m，高度为20.4m。卸料平台钢管立杆纵横向间距均为@1000，离地200高设纵横向扫地杆，水平杆步距首层为多层卸料平台搭设方案31800mm，以上均为1500mm，平台板采用木模板，方木做小梁，方木间距@250，铺严，铺稳，用钉钉牢（或绑扎牢固），每层平台四周设置1.2米高防护栏，防护栏设置两道栏杆，满挂安全网，并在平台三面临边设置踢脚挡板600高，以防坠物伤人。卸料平台必须设置钢管扣件式连墙件与主体结构拉结，不得与外脚手架拉结，连墙件每层设置不少于两个，卸料平台四面全高搭设剪刀撑。（详卸料平台平面和剖面图）3、为安全考虑，各层使用荷载应控制在1000kg以内，且各层不得同时堆放材料、材料不能长时间堆码在平台上，1小时以上未转运走的材料应转移到楼层内。4、地基要夯实整平，浇筑100厚C20混凝土垫层，每根立杆下铺设100*100木垫板，并作好排水处理。（二）材料要求对于钢管、扣件、方木等进场材料必须进行严格的检验，不合格材料杜绝使用。（三）构造要求1、立杆①每根立杆底部设置垫板，垫板宽板100*100mm。②立杆与大横杆必须用直角扣件扣紧（大横杆对立杆起约束作用，对确保立杆承载能力的关系很大），不得隔步设置或遗漏。③立杆采用对接扣件接长，立杆上的对接扣件交错布置，两根相邻立杆的接头不设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不小于500mm，各接头中心至主节点的距...
