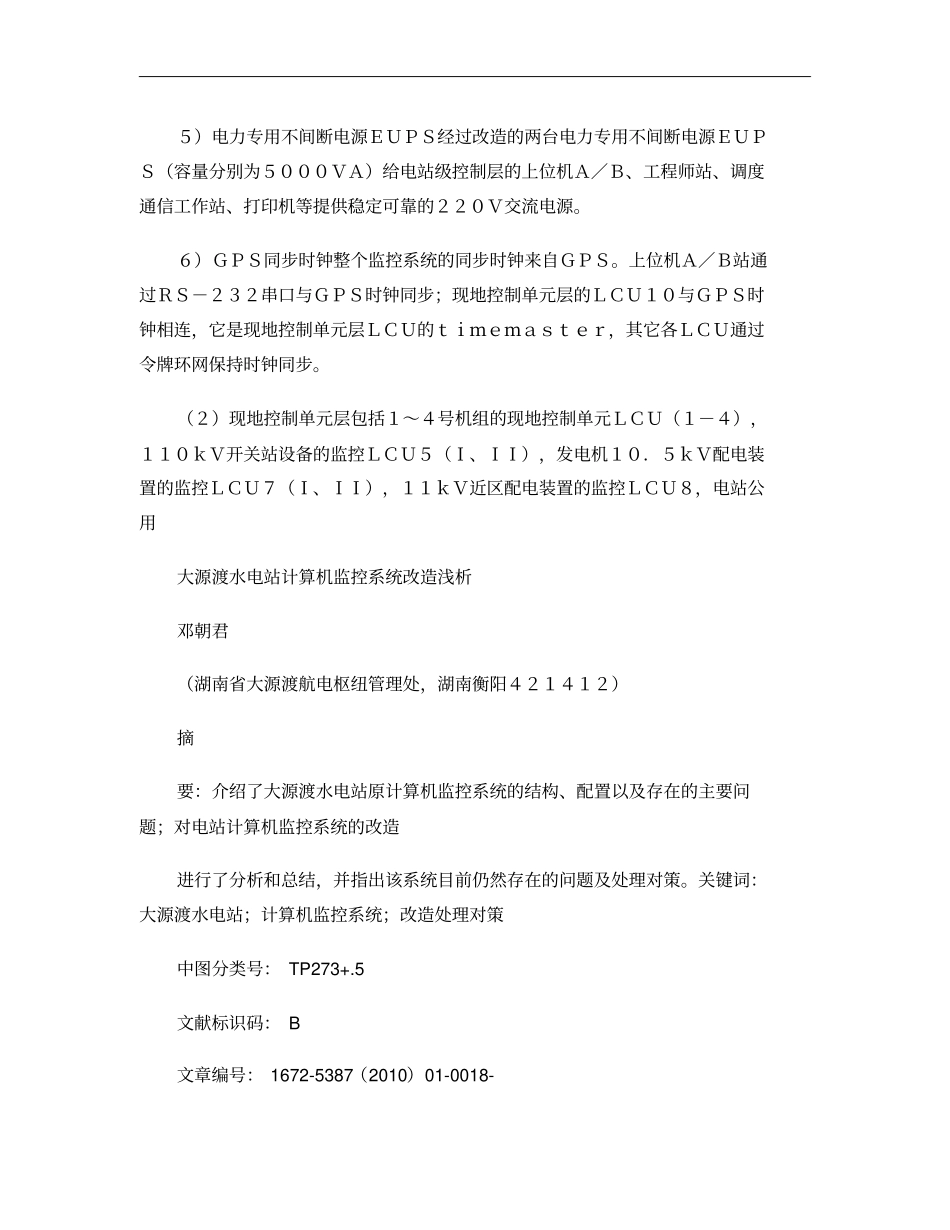

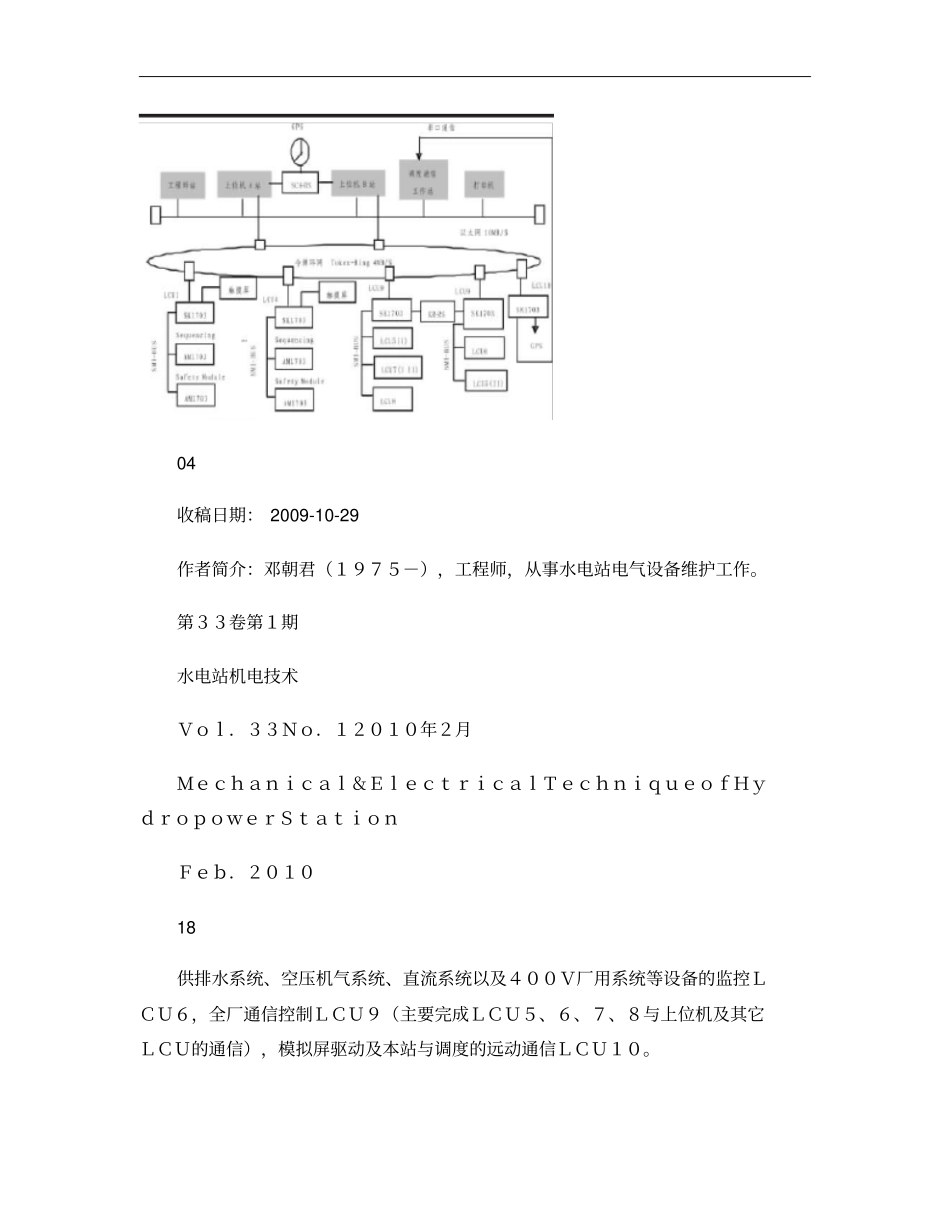

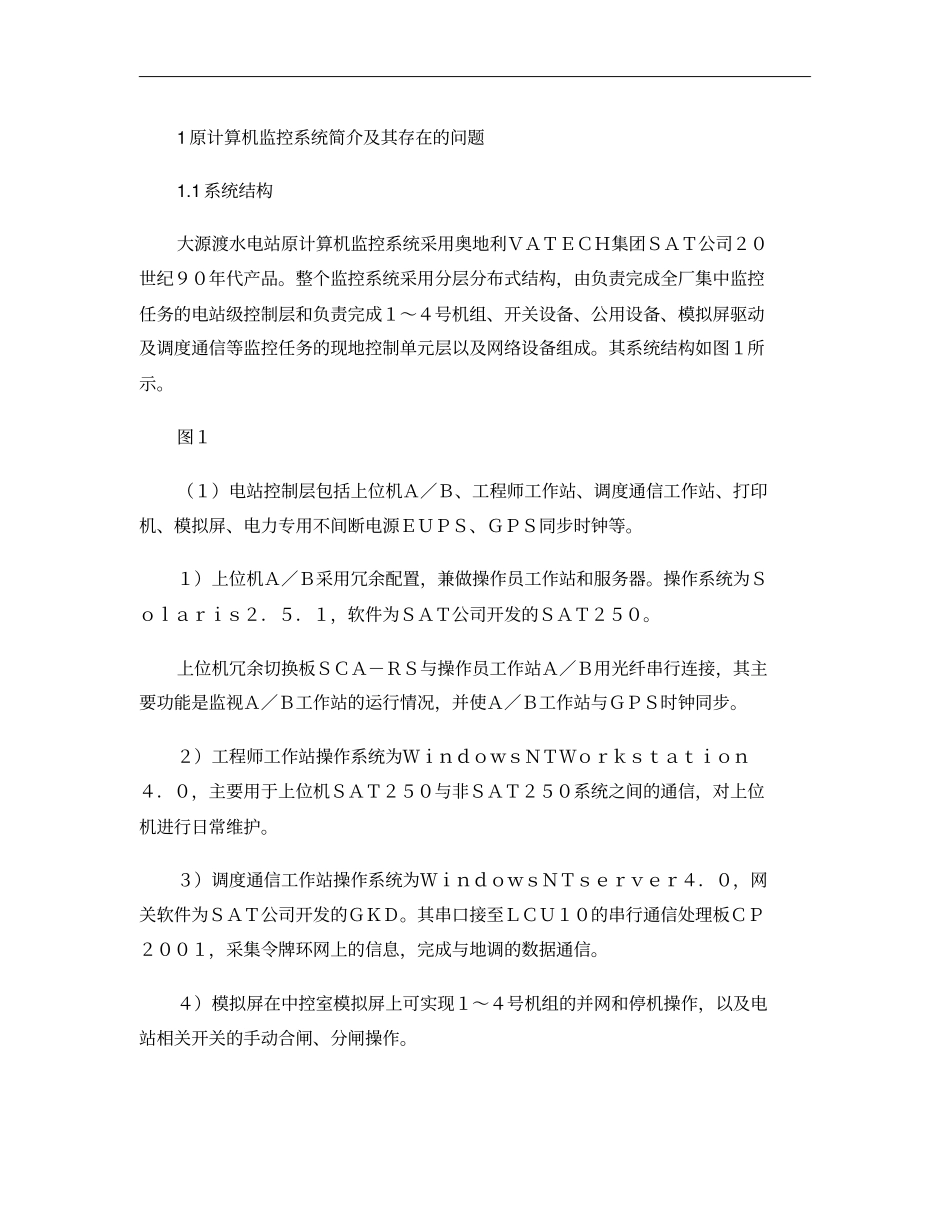

1原计算机监控系统简介及其存在的问题1.1系统结构大源渡水电站原计算机监控系统采用奥地利ＶＡＴＥＣＨ集团ＳＡＴ公司２０世纪９０年代产品。整个监控系统采用分层分布式结构，由负责完成全厂集中监控任务的电站级控制层和负责完成１～４号机组、开关设备、公用设备、模拟屏驱动及调度通信等监控任务的现地控制单元层以及网络设备组成。其系统结构如图１所示。图１（１）电站控制层包括上位机Ａ／Ｂ、工程师工作站、调度通信工作站、打印机、模拟屏、电力专用不间断电源ＥＵＰＳ、ＧＰＳ同步时钟等。１）上位机Ａ／Ｂ采用冗余配置，兼做操作员工作站和服务器。操作系统为Ｓｏｌａｒｉｓ２．５．１，软件为ＳＡＴ公司开发的ＳＡＴ２５０。上位机冗余切换板ＳＣＡ－ＲＳ与操作员工作站Ａ／Ｂ用光纤串行连接，其主要功能是监视Ａ／Ｂ工作站的运行情况，并使Ａ／Ｂ工作站与ＧＰＳ时钟同步。２）工程师工作站操作系统为ＷｉｎｄｏｗｓＮＴＷｏｒｋｓｔａｔｉｏｎ４．０，主要用于上位机ＳＡＴ２５０与非ＳＡＴ２５０系统之间的通信，对上位机进行日常维护。３）调度通信工作站操作系统为ＷｉｎｄｏｗｓＮＴｓｅｒｖｅｒ４．０，网关软件为ＳＡＴ公司开发的ＧＫＤ。其串口接至ＬＣＵ１０的串行通信处理板ＣＰ２００１，采集令牌环网上的信息，完成与地调的数据通信。４）模拟屏在中控室模拟屏上可实现１～４号机组的并网和停机操作，以及电站相关开关的手动合闸、分闸操作。５）电力专用不间断电源ＥＵＰＳ经过改造的两台电力专用不间断电源ＥＵＰＳ（容量分别为５０００ＶＡ）给电站级控制层的上位机Ａ／Ｂ、工程师站、调度通信工作站、打印机等提供稳定可靠的２２０Ｖ交流电源。６）ＧＰＳ同步时钟整个监控系统的同步时钟来自ＧＰＳ。上位机Ａ／Ｂ站通过ＲＳ－２３２串口与ＧＰＳ时钟同步；现地控制单元层的ＬＣＵ１０与ＧＰＳ时钟相连，它是现地控制单元层ＬＣＵ的ｔｉｍｅｍａｓｔｅｒ，其它各ＬＣＵ通过令牌环网保持时钟同步。（２）现地控制单元层包括１～４号机组的现地控制单元ＬＣＵ（１－４），１１０ｋＶ开关站设备的监控ＬＣＵ５（Ｉ、ＩＩ），发电机１０．５ｋＶ配电装置的监控ＬＣＵ７（Ｉ、ＩＩ），１１ｋＶ近区配电装置的监控ＬＣＵ８，电站公用大源渡水电站计算机监控系统改造浅析邓朝君（湖南省大源渡航电枢纽管理处，湖南衡阳４２１４１２）摘要：介绍了大源渡水电站原计算机监控系统的结构、配置以及存在的主要问题；对电站计算机监控系统的改造进行了分析和总结，并指出该系统目前仍然存在的问题及处理对策。关键词：大源渡水电站；计算机监控系统；改造处理对策中图分类号：TP273+.5文献标识码：B文章编号：1672-5387（2010）01-0018-04收稿日期：2009-10-29作者简介：邓朝君（１９７５－），工程师，从事水电站电气设备维护工作。第３３卷第１期水电站机电技术Ｖｏｌ．３３Ｎｏ．１２０１０年２月Ｍｅｃｈａｎｉｃａｌ＆ＥｌｅｃｔｒｉｃａｌＴｅｃｈｎｉｑｕｅｏｆＨｙｄｒｏｐｏｗｅｒＳｔａｔｉｏｎＦｅｂ．２０１０18供排水系统、空压机气系统、直流系统以及４００Ｖ厂用系统等设备的监控ＬＣＵ６，全厂通信控制ＬＣＵ９（主要完成ＬＣＵ５、６、７、８与上位机及其它ＬＣＵ的通信），模拟屏驱动及本站与调度的远动通信ＬＣＵ１０。１）１～４号机组的现地控制单元ＬＣＵ（１－４）由主功能组ＳＫ１７０３和子功能组ＡＭ１７０３（顺控模块、安全模块）组成，主要完成水轮发电机组及其辅助设备的监控。ＳＫ１７０３和ＡＭ１７０３（顺控模块、安全模块）通过ＳＭＩ－ＢＵＳ总线相连；现地触摸屏以ＲＳ－２３２串口与ＳＫ１７０３的串行通信板ＫＲ－ＩＳＩＯ２模块相连；机组现地各控制单元通过ＳＫ１７０３的令牌环网控制器ＫＲ－ＴＲ连在令牌环网上。２）１１０ｋＶ开关站配电装置控制单元ＬＣＵ５（Ｉ、Ｉ－Ｉ）电站１１０ｋＶ开关配电装置的监控由两个子功能组ＡＭ１７０３（配置不完全相同）组成。３）发电机１０．５ｋＶ配电装置的监控ＬＣＵ７（Ｉ、ＩＩ）由配置完全相同的两个子功能组ＡＭ１７０３组成，其中ＬＣＵ７（Ｉ）负责１、２号机组１０．５ｋ...
