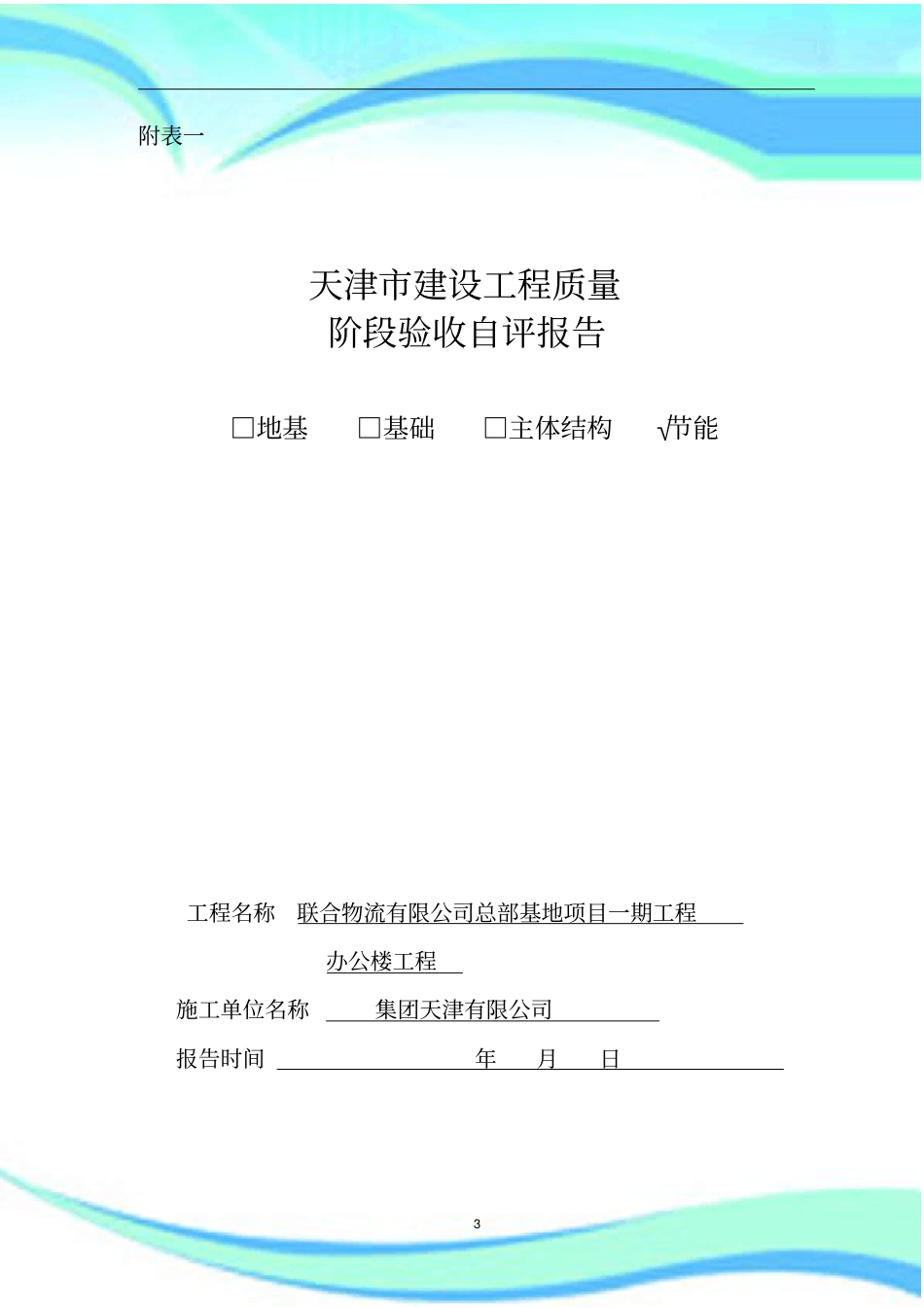

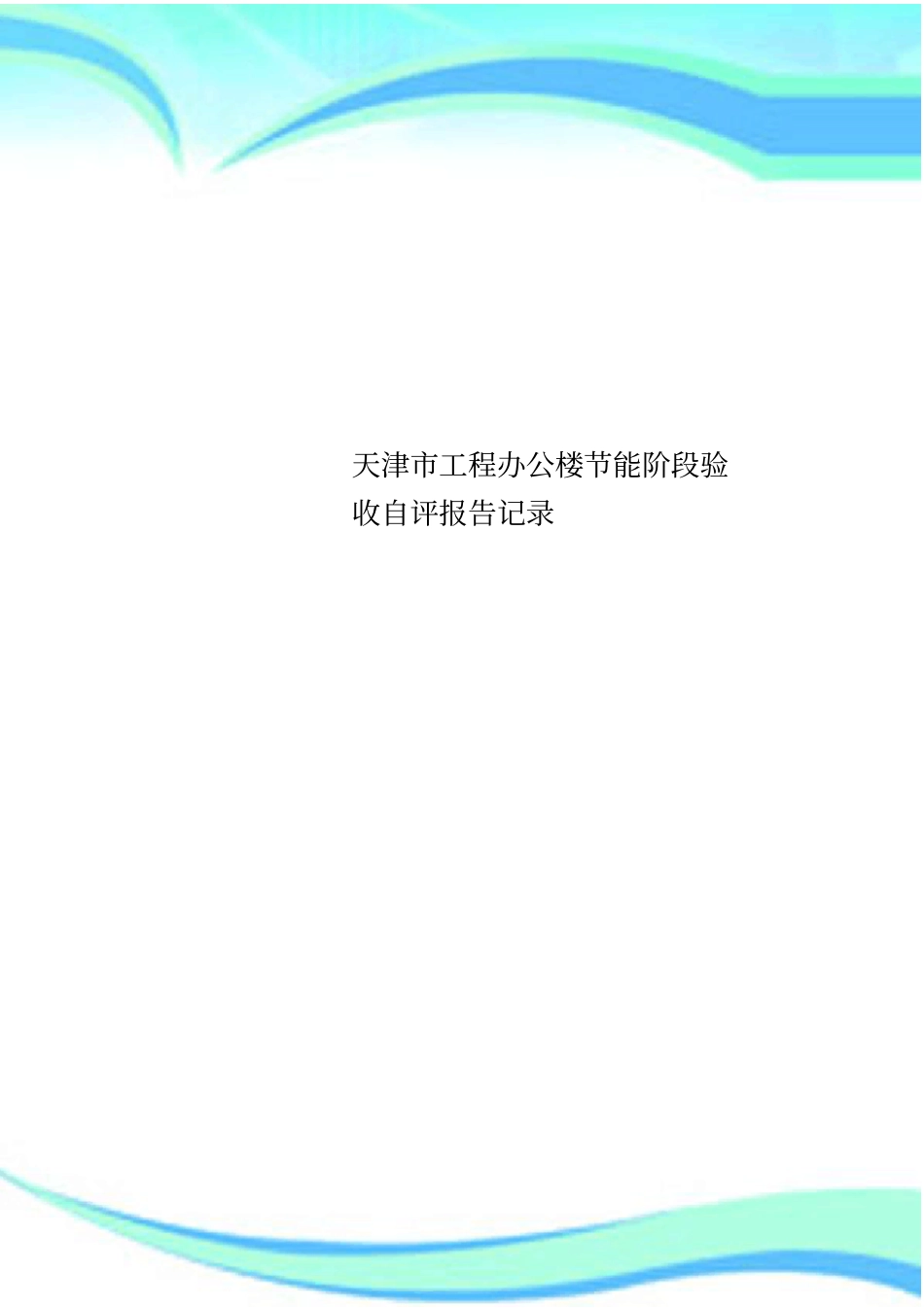

天津市工程办公楼节能阶段验收自评报告记录2————————————————————————————————作者：————————————————————————————————日期：3附表一天津市建设工程质量阶段验收自评报告□地基□基础□主体结构√节能工程名称联合物流有限公司总部基地项目一期工程办公楼工程施工单位名称集团天津有限公司报告时间年月日4结构类型框架剪力墙地基类型预应力高强混凝土空心方桩基础建筑面积4259.46平方米层数地上2层验收阶段节能项目经理杨文开工时间2016年5月25日完工时间2017年4月26日一、施工依据1、招标文件、施工合同、设计图纸。2、现行相关国家规范及建设工程强制性条文规定、天津市有关建设工程的标准规范和规程。《建筑工程施工质量验收统一标准》（GB50300-2013）《天津市民用建筑节能工程施工质量验收规程》DB29-126-2014《天津市公共建筑节能设计标准》DB29-153-2010《天津市民用建筑围护结构节能检测技术规程》DB/T29-88-2014《外墙外保温工程技术规程》JGJ144-2004《天津市岩棉外墙外保温系统应用技术规程》DB/T29-217-2013《建筑装饰装修工程质量验收规范》GB50210-2001《天津市建筑节能门窗技术标准》DB29-164-2014《建筑给水排水及采暖工程施工质量验收规范》（GB50242-2002)《屋面工程质量验收规范》（GB50207-2012）《天津市建设工程施工现场安全管理规程》（DB29-113-2011)《天津市建设工程文明施工管理规定》3、施工组织设计；门窗、外墙保温专项施工方案。二、工程基本概况坐落在天津市临港经济区黄河道2699号，建筑安全等级为二级，结构抗震等级为三级，耐火等级二级。地上二层，建筑高度建筑高度8.7m，本工程保温形式采用外墙保温。（1）外墙选用200mm厚混凝土空心砌块，外墙贴70mm厚岩棉保温板（耐火等级：A级）；（2）屋面采用80厚石墨聚苯板（耐火等级：B1级）。（3）外门窗采用low-e中空玻璃断桥铝合金窗，6+12A+6low-E中空玻璃,外窗框与洞口之间采用发泡聚氨酯保温材料填充密实、饱满，并使用密封胶密封。（4）外墙挑出构件及附墙构件如：阳台、雨罩、靠外墙阳台栏板、附壁柱、装饰线和女儿墙栏板、屋面凸出物、屋顶造型与外墙连接处等采用抹20厚FTC的隔断热桥保温措5施。（5）暖通主要采用末端为风机盘管的空调，冷热源为办公楼的地源热泵系统（6）照明灯具和卫生洁具采用节能产品。一）、外墙材料：1、主体填充墙砌块：采用200mm厚轻集料混凝土空心砌块。2、外墙保温材料：外墙贴70mm厚岩棉保温板（耐火等级：A级）。3、外墙挑出构件及附墙构件如：阳台、雨罩、靠外墙阳台栏板、附壁柱、装饰线和女儿墙栏板、屋面凸出物、屋顶造型与外墙连接处等采用抹20厚FTC的隔断热桥保温措施。二）、屋面：1、坡屋面：屋面采用80厚石墨聚苯板（耐火等级：B1级），与女儿墙交接处铺设500mm宽岩棉板做为防火隔离带。三）门窗：1、外门窗采用low-e中空玻璃断桥铝合金窗，6+12A+6low-E中空玻璃,外窗框与洞口之间采用发泡聚氨酯保温材料填充密实、饱满，并使用密封胶密封。四）通风与空调：采暖系统：暖通主要采用末端为风机盘管的空调，冷热源为办公楼的地源热泵系统，室内暖通风管、水管均采用50mm厚橡塑保温管。五）电气：）采用低损耗的电气元器件，如节电信号灯、节电接触器等；本工程中电动机均选用符合国标GB18613-2002《中小型三相异步电动机能效限定值及节能评价值》要求的产品。三、原材料及工程质量控制情况工程所用的原材料进场均有合格证、检验报告，外观完好、规格尺寸符合设计要求。需要抽样复试的材料在监理工程师现场见证取样、送样复试合格后才使用。工程中所用材料均为合格品。原材料质量合格证齐全，复试检验合格。根据本工程的特点结合实际情况制定了有效的施工方案及措施，并在施工前制定了分项工程的技术交底指导施工，严格按照设计图纸和施工验收规范对各分项工程进行有效的控制工程质量。外墙保温、门窗安装均按施工样板验收合格后，再进行施工。施工中严格上道工序验收合格后再进行下道工序施工，使工程质量得到了保证。建筑节能检测：（1)外墙保温系统现场检测：2016年10月31日进行外墙...
