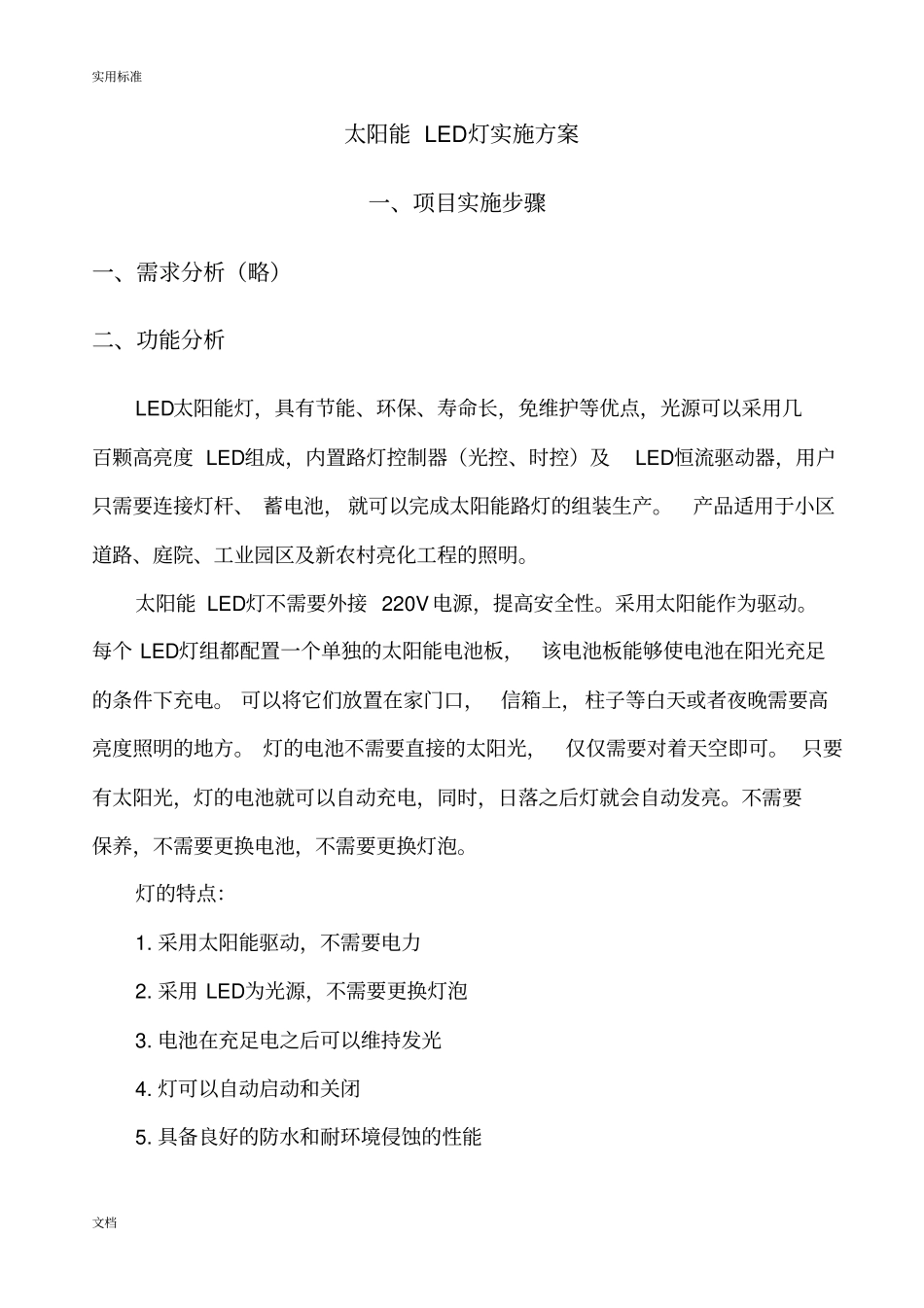

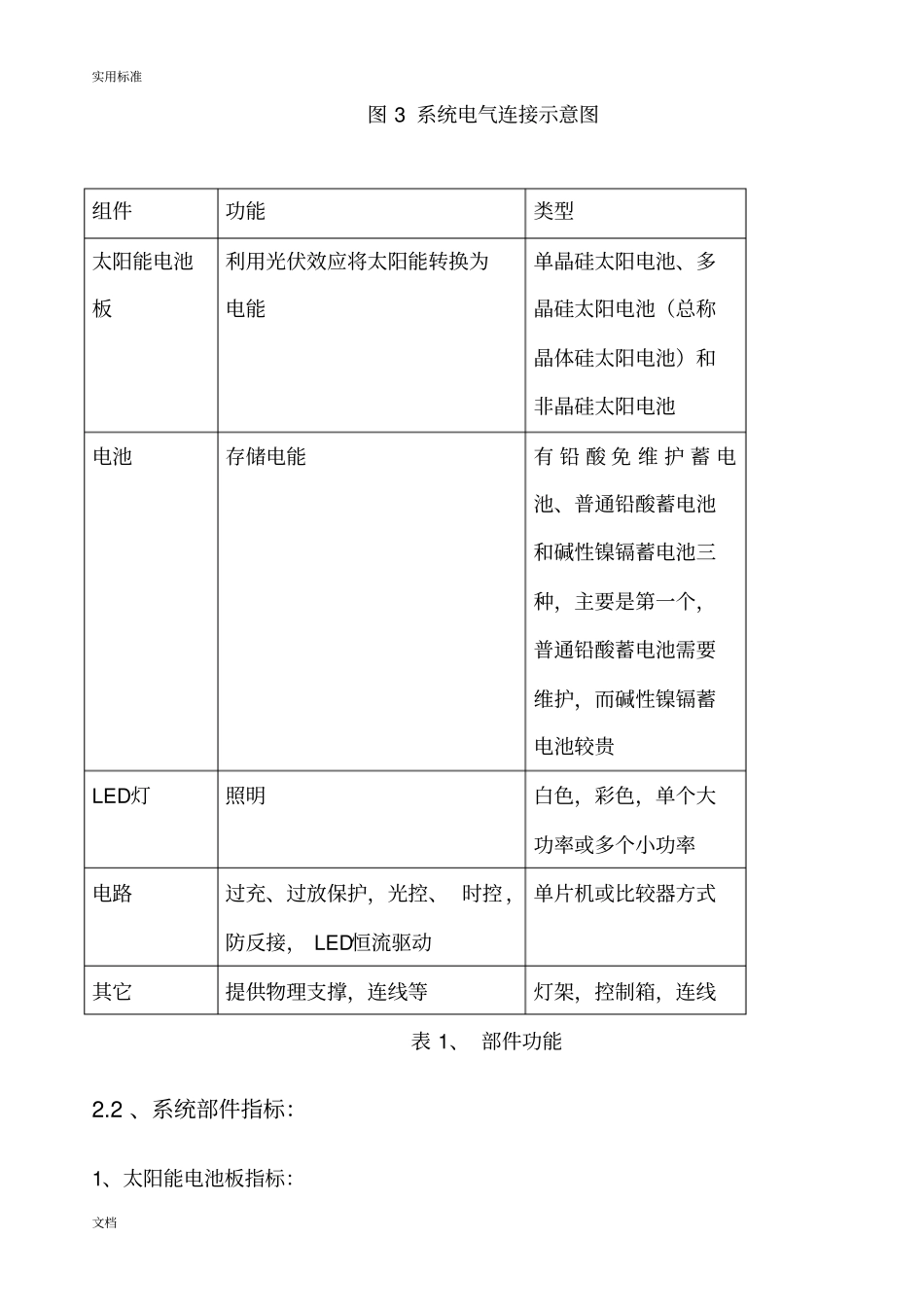

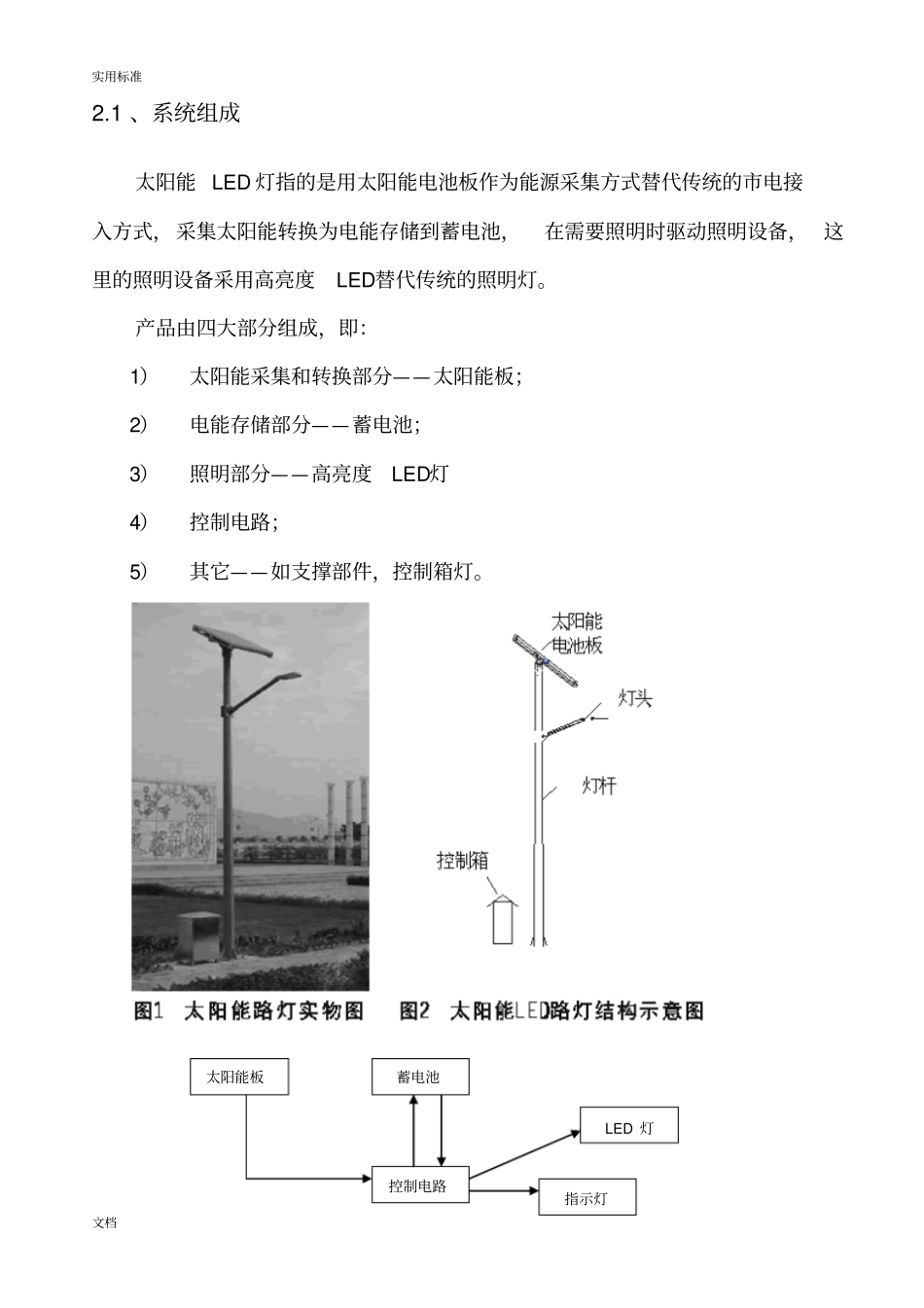

实用标准文档太阳能LED灯实施方案一、项目实施步骤一、需求分析（略）二、功能分析LED太阳能灯，具有节能、环保、寿命长，免维护等优点，光源可以采用几百颗高亮度LED组成，内置路灯控制器（光控、时控）及LED恒流驱动器，用户只需要连接灯杆、蓄电池，就可以完成太阳能路灯的组装生产。产品适用于小区道路、庭院、工业园区及新农村亮化工程的照明。太阳能LED灯不需要外接220V电源，提高安全性。采用太阳能作为驱动。每个LED灯组都配置一个单独的太阳能电池板，该电池板能够使电池在阳光充足的条件下充电。可以将它们放置在家门口，信箱上，柱子等白天或者夜晚需要高亮度照明的地方。灯的电池不需要直接的太阳光，仅仅需要对着天空即可。只要有太阳光，灯的电池就可以自动充电，同时，日落之后灯就会自动发亮。不需要保养，不需要更换电池，不需要更换灯泡。灯的特点：1.采用太阳能驱动，不需要电力2.采用LED为光源，不需要更换灯泡3.电池在充足电之后可以维持发光4.灯可以自动启动和关闭5.具备良好的防水和耐环境侵蚀的性能实用标准文档2.1、系统组成太阳能LED灯指的是用太阳能电池板作为能源采集方式替代传统的市电接入方式，采集太阳能转换为电能存储到蓄电池，在需要照明时驱动照明设备，这里的照明设备采用高亮度LED替代传统的照明灯。产品由四大部分组成，即：1）太阳能采集和转换部分——太阳能板；2）电能存储部分——蓄电池；3）照明部分——高亮度LED灯4）控制电路；5）其它——如支撑部件，控制箱灯。太阳能板蓄电池LED灯控制电路指示灯实用标准文档图3系统电气连接示意图组件功能类型太阳能电池板利用光伏效应将太阳能转换为电能单晶硅太阳电池、多晶硅太阳电池（总称晶体硅太阳电池）和非晶硅太阳电池电池存储电能有铅酸免维护蓄电池、普通铅酸蓄电池和碱性镍镉蓄电池三种，主要是第一个，普通铅酸蓄电池需要维护，而碱性镍镉蓄电池较贵LED灯照明白色，彩色，单个大功率或多个小功率电路过充、过放保护，光控、时控，防反接，LED恒流驱动单片机或比较器方式其它提供物理支撑，连线等灯架，控制箱，连线表1、部件功能2.2、系统部件指标：1、太阳能电池板指标：实用标准文档材料（单晶硅，多晶硅，非晶体）；非晶硅光电效率；价位；30元/W峰值电压；17.5接口；工作寿命工作电流太阳能板的面积、重量工作条件（温度、湿度范围）-20度——80度使用单晶和多晶的电池片，功率从1W到190W。电池片的厚度大约在200-350微米，使用高透光的钢化玻璃和TPT，保证组件在恶劣环境下的良好性能。组件用电镀的铝型材框架便于安装和携带，组件边框和电池片之间的距离确保抵御气候变化的影响，同时保证组件的最经济尺寸。2、电池指标：过充电压14.4V+-0.2V容量50AH无电时的电压接口（连线标准）太阳能电池对电池充电的开关控制方式（放电-待机-充电）电池的品种免维护铅酸电池价位工作寿命工作条件实用标准文档3、LED灯：实现方式色彩价位17元/W功耗电路形式4、控制电路：太阳能LED系统的控制电路需要具备以下四大功能：充放电控制功能路灯控制功能：时控、光控LED驱动其他辅助功能。另外，还需要有以下的特别功能：1：太阳能板、蓄电池、负载反接无忧设计。绝对不用烧保险丝的办法来保护电路。2：智能电子保险丝设计具有过流保护、过温保护（特有）功能。3：大过流率TVS雷击保护以上三项保护措施，可以使产品更可靠。具体技术数据有：12V,24V防蓄电池反接防太阳能板反接防负载反接实用标准文档蓄电池过充保护蓄电池过放保护LED灯恒流驱动负载短路保护智能充电算法温度补偿(选件)系统状态指示内置微控制器路灯控制－时控(4-10小时，0：无定时)，光控三、实现1、类似产品资料收集，市场分析；2、产品分析，原理分析；3、电路设计；4、试验；5、BOM表，询价，试生产二、项目研制分析太阳照在地面太阳能电池方阵上的辐射光的光谱、光强受到大气层厚度(即大气质量)、地理位置、所在地的气候和气象、地形地物等的影响,其能量在一日、一月和一年内都有很大的变化,甚至各年之间的每年总辐射量也有较大的差别。太阳能电池方阵的光电转换效率,受到电池本身的温度、太阳光强和蓄电池电压浮动的影响,...
