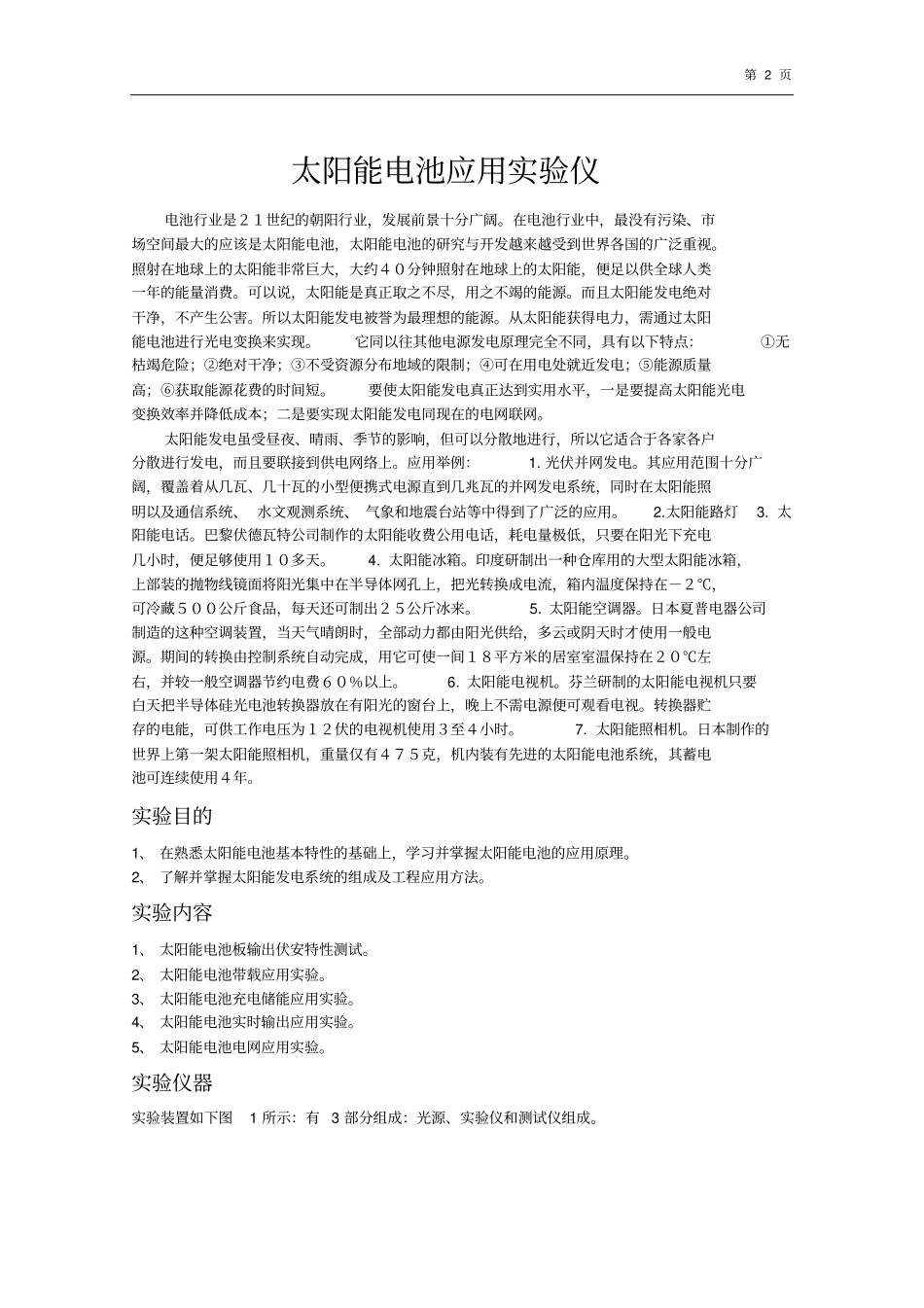

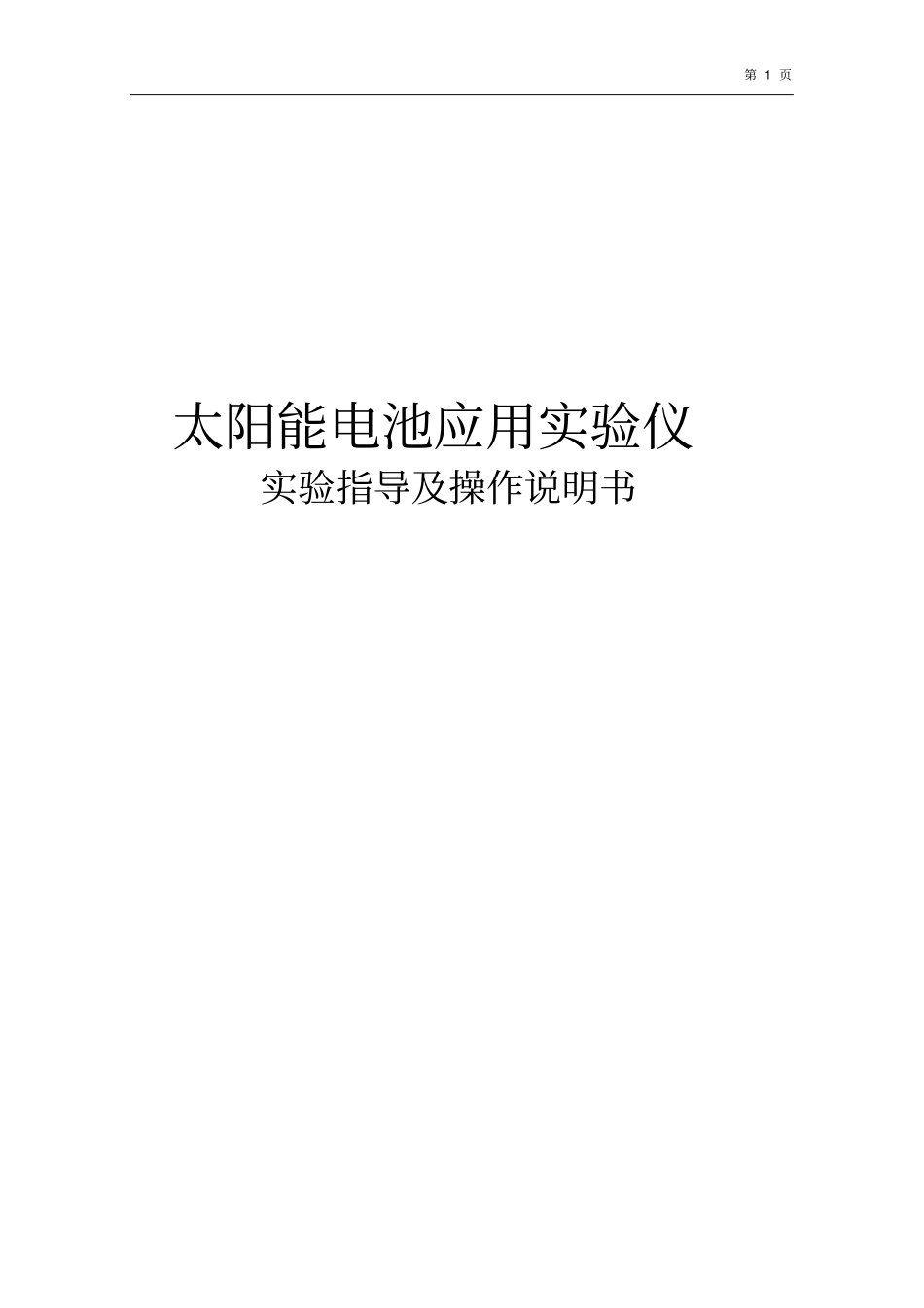

第1页太阳能电池应用实验仪实验指导及操作说明书第2页太阳能电池应用实验仪电池行业是２１世纪的朝阳行业，发展前景十分广阔。在电池行业中，最没有污染、市场空间最大的应该是太阳能电池，太阳能电池的研究与开发越来越受到世界各国的广泛重视。照射在地球上的太阳能非常巨大，大约４０分钟照射在地球上的太阳能，便足以供全球人类一年的能量消费。可以说，太阳能是真正取之不尽，用之不竭的能源。而且太阳能发电绝对干净，不产生公害。所以太阳能发电被誉为最理想的能源。从太阳能获得电力，需通过太阳能电池进行光电变换来实现。它同以往其他电源发电原理完全不同，具有以下特点：①无枯竭危险；②绝对干净；③不受资源分布地域的限制；④可在用电处就近发电；⑤能源质量高；⑥获取能源花费的时间短。要使太阳能发电真正达到实用水平，一是要提高太阳能光电变换效率并降低成本；二是要实现太阳能发电同现在的电网联网。太阳能发电虽受昼夜、晴雨、季节的影响，但可以分散地进行，所以它适合于各家各户分散进行发电，而且要联接到供电网络上。应用举例：1.光伏并网发电。其应用范围十分广阔，覆盖着从几瓦、几十瓦的小型便携式电源直到几兆瓦的并网发电系统，同时在太阳能照明以及通信系统、水文观测系统、气象和地震台站等中得到了广泛的应用。2.太阳能路灯3.太阳能电话。巴黎伏德瓦特公司制作的太阳能收费公用电话，耗电量极低，只要在阳光下充电几小时，便足够使用１０多天。4.太阳能冰箱。印度研制出一种仓库用的大型太阳能冰箱，上部装的抛物线镜面将阳光集中在半导体网孔上，把光转换成电流，箱内温度保持在－２℃，可冷藏５００公斤食品，每天还可制出２５公斤冰来。5.太阳能空调器。日本夏普电器公司制造的这种空调装置，当天气晴朗时，全部动力都由阳光供给，多云或阴天时才使用一般电源。期间的转换由控制系统自动完成，用它可使一间１８平方米的居室室温保持在２０℃左右，并较一般空调器节约电费６０％以上。6.太阳能电视机。芬兰研制的太阳能电视机只要白天把半导体硅光电池转换器放在有阳光的窗台上，晚上不需电源便可观看电视。转换器贮存的电能，可供工作电压为１２伏的电视机使用３至４小时。7.太阳能照相机。日本制作的世界上第一架太阳能照相机，重量仅有４７５克，机内装有先进的太阳能电池系统，其蓄电池可连续使用４年。实验目的1、在熟悉太阳能电池基本特性的基础上，学习并掌握太阳能电池的应用原理。2、了解并掌握太阳能发电系统的组成及工程应用方法。实验内容1、太阳能电池板输出伏安特性测试。2、太阳能电池带载应用实验。3、太阳能电池充电储能应用实验。4、太阳能电池实时输出应用实验。5、太阳能电池电网应用实验。实验仪器实验装置如下图1所示：有3部分组成：光源、实验仪和测试仪组成。第3页图1.太阳能电池应用实验装置光源采用碘钨灯，它的输出光谱接近太阳光谱。调节光源与太阳能电池之间的距离可以改变照射到太阳能电池上的光功率，具体数值由光功率计测量。测试仪为测量并显示电流、电压、以及光功率的数值。实验仪操作平台元器件：超级电容和铅蓄电池为储能模块；匹配负载、DC-DC模块、逆变升压器为太阳能电池输出调整模块；12V直流风扇、12VLED灯和AC220节能灯为太阳能电池的负载模块。实验原理硅太阳能电池的外形及基本结构如图1。其中基本材料为P型单晶硅，厚度为0.3—0.5mm左右。上表面为N+型区，构成一个PN＋结。顶区表面有栅状金属电极，硅片背面为金属底电极。上下电极分别与N＋区和P区形成欧姆接触，整个上表面还均匀覆盖着减反射膜。当入发射光照在电池表面时，光子穿过减反射膜进入硅中，能量大于硅禁带宽度的光子在N+区，PN＋结空间电荷区和P区中激发出光生电子——空穴对。各区中的光生载流子如果在复合前能越过耗尽区，就对发光电压作出贡献。光生电子留于N＋区，光生空穴留于P区，在PN＋结的两侧形成正负电荷的积累，产生光生电压，此为光生伏打效应。当光伏电池两端接负载后，光电池就从P区经负载流至N＋区，负载中就有功率输出。太阳能电池各区对不同波长光的敏感型是不同的。靠近顶区产生阳光电流对短波长的紫光（或紫外...
