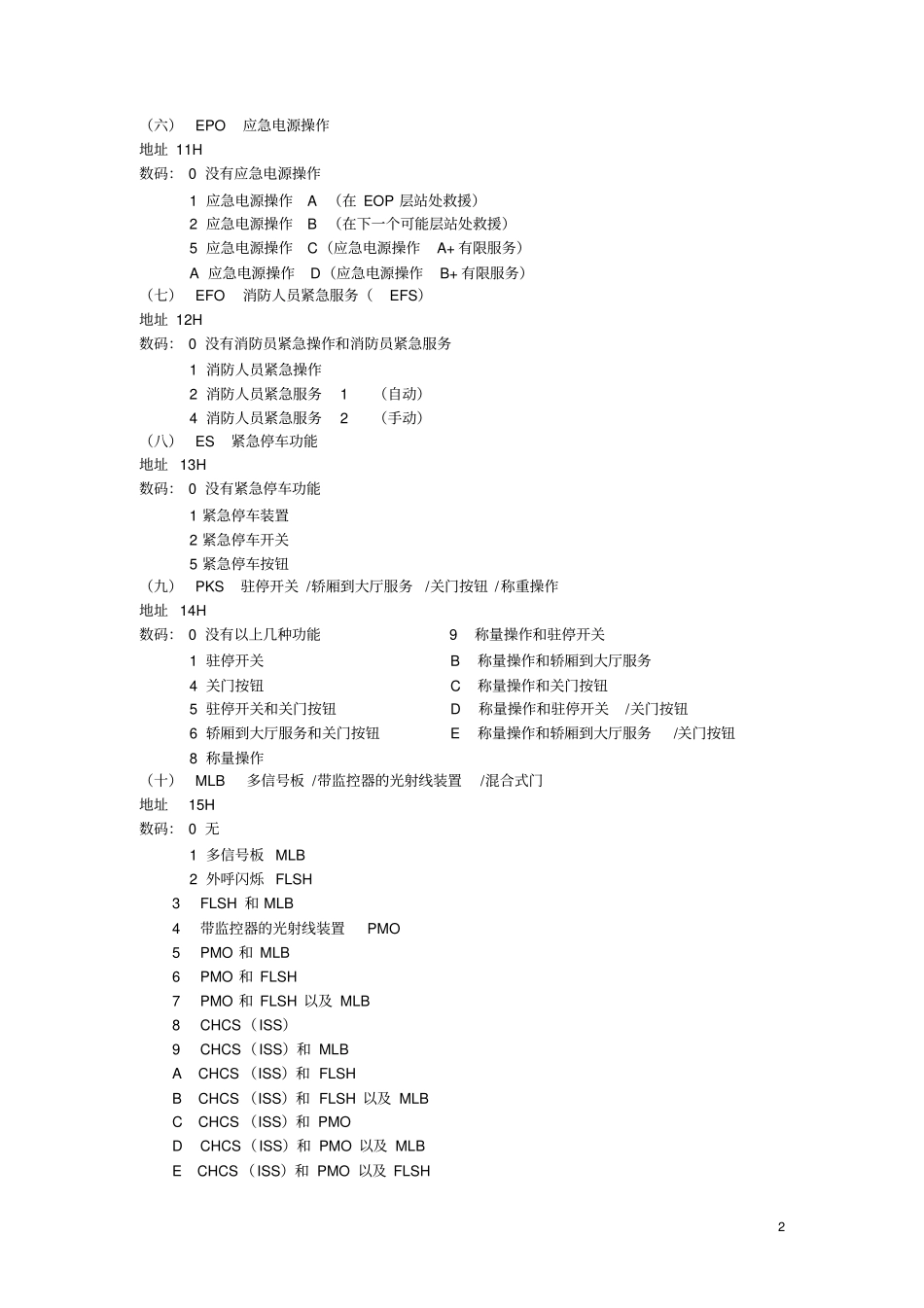

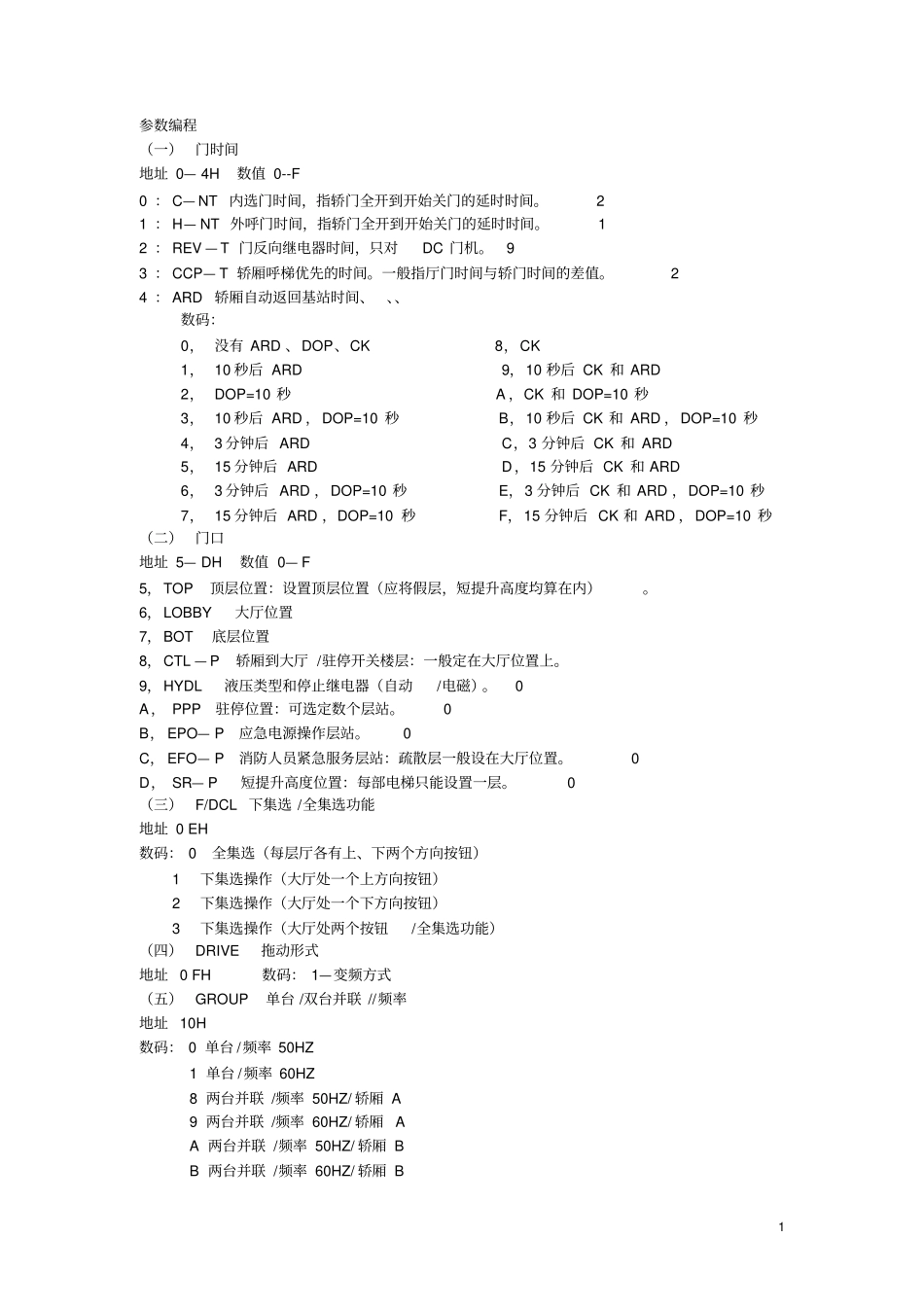

1参数编程（一）门时间地址0—4H数值0--F0：C—NT内选门时间，指轿门全开到开始关门的延时时间。21：H—NT外呼门时间，指轿门全开到开始关门的延时时间。12：REV—T门反向继电器时间，只对DC门机。93：CCP—T轿厢呼梯优先的时间。一般指厅门时间与轿门时间的差值。24：ARD轿厢自动返回基站时间、、、数码：0，没有ARD、DOP、CK8，CK1，10秒后ARD9，10秒后CK和ARD2，DOP=10秒A，CK和DOP=10秒3，10秒后ARD，DOP=10秒B，10秒后CK和ARD，DOP=10秒4，3分钟后ARDC，3分钟后CK和ARD5，15分钟后ARDD，15分钟后CK和ARD6，3分钟后ARD，DOP=10秒E，3分钟后CK和ARD，DOP=10秒7，15分钟后ARD，DOP=10秒F，15分钟后CK和ARD，DOP=10秒（二）门口地址5—DH数值0—F5，TOP顶层位置：设置顶层位置（应将假层，短提升高度均算在内）。6，LOBBY大厅位置7，BOT底层位置8，CTL—P轿厢到大厅/驻停开关楼层：一般定在大厅位置上。9，HYDL液压类型和停止继电器（自动/电磁）。0A，PPP驻停位置：可选定数个层站。0B，EPO—P应急电源操作层站。0C，EFO—P消防人员紧急服务层站：疏散层一般设在大厅位置。0D，SR—P短提升高度位置：每部电梯只能设置一层。0（三）F/DCL下集选/全集选功能地址0EH数码：0全集选（每层厅各有上、下两个方向按钮）1下集选操作（大厅处一个上方向按钮）2下集选操作（大厅处一个下方向按钮）3下集选操作（大厅处两个按钮/全集选功能）（四）DRIVE拖动形式地址0FH数码：1—变频方式（五）GROUP单台/双台并联//频率地址10H数码：0单台/频率50HZ1单台/频率60HZ8两台并联/频率50HZ/轿厢A9两台并联/频率60HZ/轿厢AA两台并联/频率50HZ/轿厢BB两台并联/频率60HZ/轿厢B2（六）EPO应急电源操作地址11H数码：0没有应急电源操作1应急电源操作A（在EOP层站处救援）2应急电源操作B（在下一个可能层站处救援）5应急电源操作C（应急电源操作A+有限服务）A应急电源操作D（应急电源操作B+有限服务）（七）EFO消防人员紧急服务（EFS）地址12H数码：0没有消防员紧急操作和消防员紧急服务1消防人员紧急操作2消防人员紧急服务1（自动）4消防人员紧急服务2（手动）（八）ES紧急停车功能地址13H数码：0没有紧急停车功能1紧急停车装置2紧急停车开关5紧急停车按钮（九）PKS驻停开关/轿厢到大厅服务/关门按钮/称重操作地址14H数码：0没有以上几种功能9称量操作和驻停开关1驻停开关B称量操作和轿厢到大厅服务4关门按钮C称量操作和关门按钮5驻停开关和关门按钮D称量操作和驻停开关/关门按钮6轿厢到大厅服务和关门按钮E称量操作和轿厢到大厅服务/关门按钮8称量操作（十）MLB多信号板/带监控器的光射线装置/混合式门地址15H数码：0无1多信号板MLB2外呼闪烁FLSH3FLSH和MLB4带监控器的光射线装置PMO5PMO和MLB6PMO和FLSH7PMO和FLSH以及MLB8CHCS（ISS）9CHCS（ISS）和MLBACHCS（ISS）和FLSHBCHCS（ISS）和FLSH以及MLBCCHCS（ISS）和PMODCHCS（ISS）和PMO以及MLBECHCS（ISS）和PMO以及FLSH3FCHCS（ISS）和PMO以及FLSH和MLB（十一）DOOR门的形式地址16H数码：0自动轿厢门，手动厅门，开门切断。1无轿厢门，手动厅门，开门切断。2伸缩式厅门/中分式厅门，开门切断。4（强迫关门警告）和没有自动轿厢门，手动厅门，开门接通。5无轿厢门，手动厅门，开门接通。6伸缩式厅门/中分式厅门，开门接通。8自动轿厢门，手动厅门，开门切断。9无轿厢门，手动厅门，开门切断。A伸缩式厅门/中分式厅门，开门切断。C（强迫关门警告）和自动轿厢门，手动厅门，开门接通。D无轿厢门/中分式厅门，开门接通。E伸缩式厅门/中分式厅门，开门接通。（十二）EN—SR短提升高度地址17H数码：0无1有2其它4其它8其它（十三）ANS满载直驶开关/防捣乱开关地址18H数码：0无1防捣乱开关（机械测定）2满载直驶开关（机械测定）3满载直驶开关（机械测定）和防捣乱（机械测定）4满载直驶开关（电子测定）5满载直驶开关（电子测定）和防捣乱（机械测定）8防捣乱开关（电子测定）A满载直驶开关（机械测定）和防捣乱（电子测定）C满载直驶开关（电子测定）和防捣乱（电子测定）（十四）PRK驻停位置地址数据用途19H住（比特）0位置0住（比特）3位置31AH住（比特）0...
