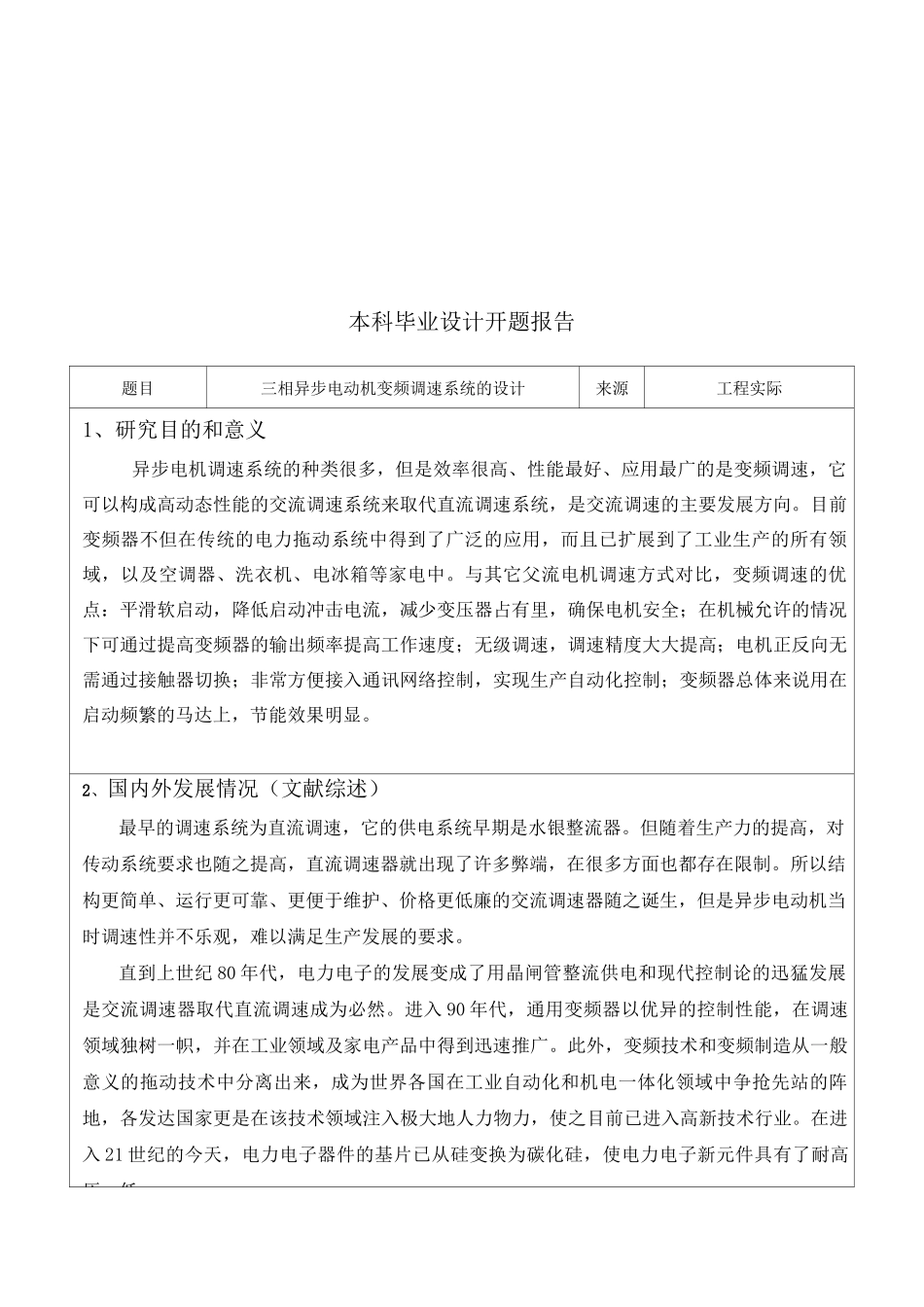

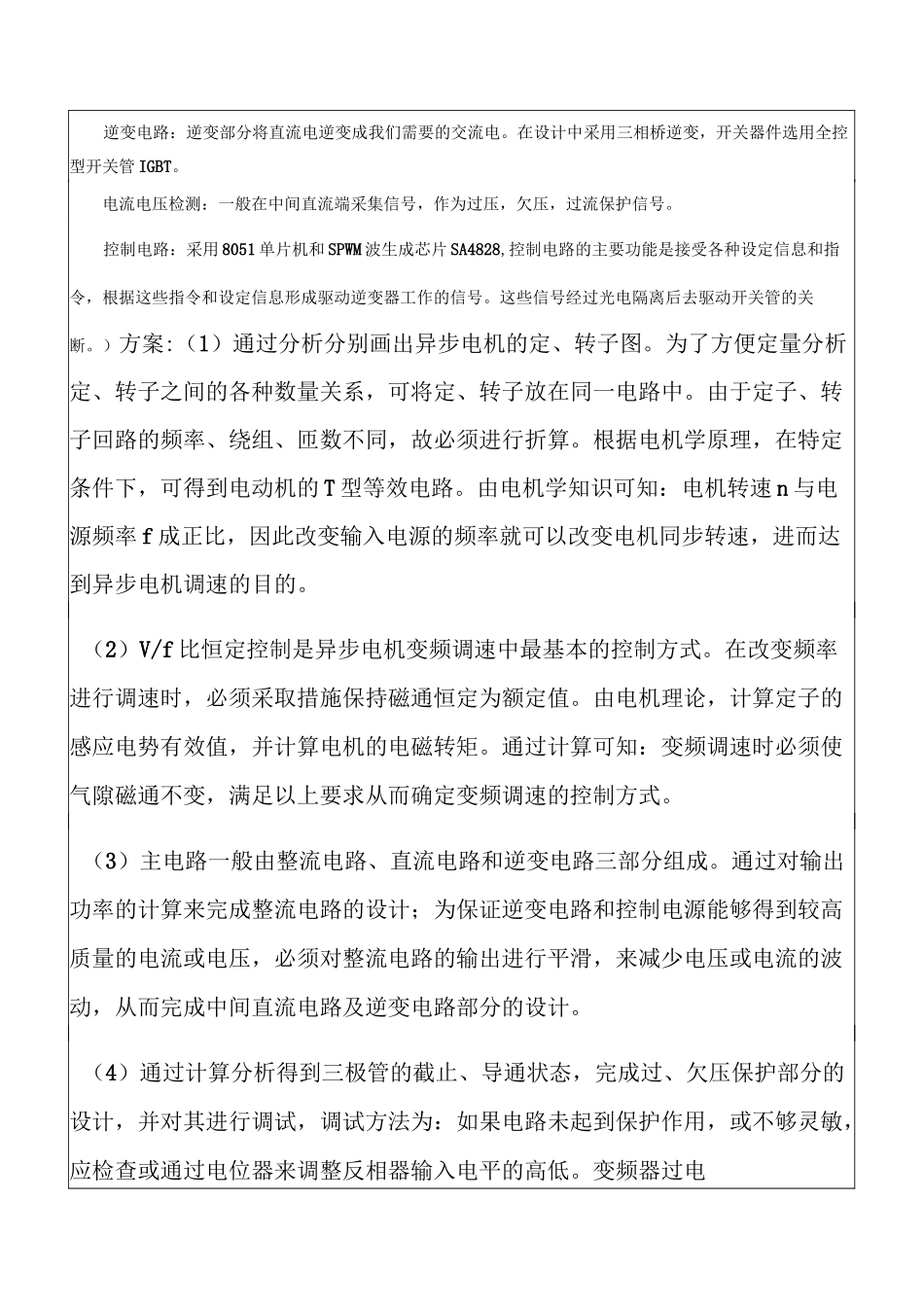

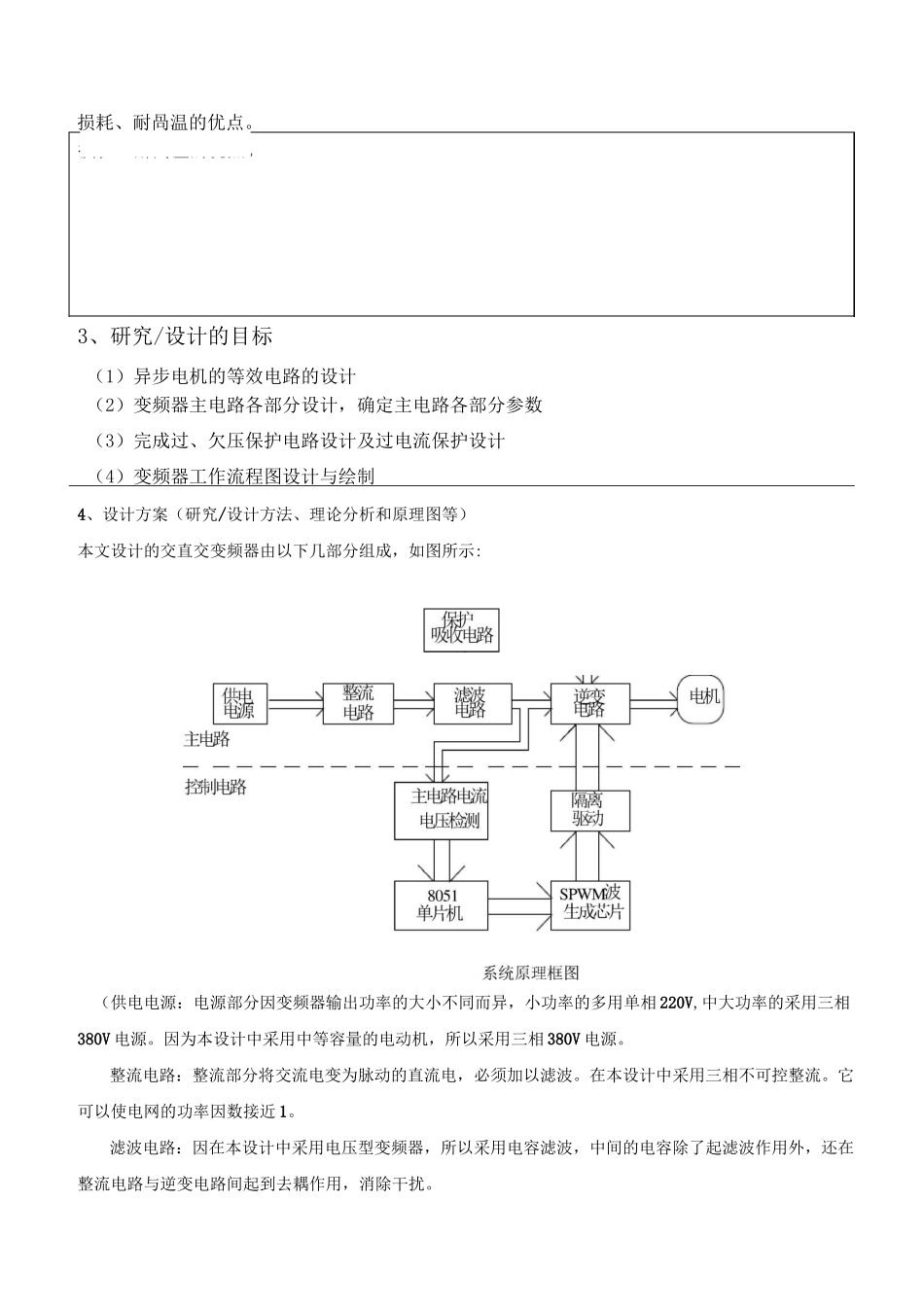

本科毕业设计开题报告题目三相异步电动机变频调速系统的设计来源工程实际1、研究目的和意义异步电机调速系统的种类很多，但是效率很高、性能最好、应用最广的是变频调速，它可以构成高动态性能的交流调速系统来取代直流调速系统，是交流调速的主要发展方向。目前变频器不但在传统的电力拖动系统中得到了广泛的应用，而且已扩展到了工业生产的所有领域，以及空调器、洗衣机、电冰箱等家电中。与其它父流电机调速方式对比，变频调速的优点：平滑软启动，降低启动冲击电流，减少变压器占有里，确保电机安全；在机械允许的情况下可通过提高变频器的输出频率提高工作速度；无级调速，调速精度大大提高；电机正反向无需通过接触器切换；非常方便接入通讯网络控制，实现生产自动化控制；变频器总体来说用在启动频繁的马达上，节能效果明显。2、国内外发展情况（文献综述）最早的调速系统为直流调速，它的供电系统早期是水银整流器。但随着生产力的提高，对传动系统要求也随之提高，直流调速器就出现了许多弊端，在很多方面也都存在限制。所以结构更简单、运行更可靠、更便于维护、价格更低廉的交流调速器随之诞生，但是异步电动机当时调速性并不乐观，难以满足生产发展的要求。直到上世纪80年代，电力电子的发展变成了用晶闸管整流供电和现代控制论的迅猛发展是交流调速器取代直流调速成为必然。进入90年代，通用变频器以优异的控制性能，在调速领域独树一帜，并在工业领域及家电产品中得到迅速推广。此外，变频技术和变频制造从一般意义的拖动技术中分离出来，成为世界各国在工业自动化和机电一体化领域中争抢先站的阵地，各发达国家更是在该技术领域注入极大地人力物力，使之目前已进入高新技术行业。在进入21世纪的今天，电力电子器件的基片已从硅变换为碳化硅，使电力电子新元件具有了耐高压、低损耗、耐咼温的优点。3、研究/设计的目标（1）异步电机的等效电路的设计（2）变频器主电路各部分设计，确定主电路各部分参数（3）完成过、欠压保护电路设计及过电流保护设计（4）变频器工作流程图设计与绘制4、设计方案（研究/设计方法、理论分析和原理图等）本文设计的交直交变频器由以下几部分组成，如图所示:（供电电源：电源部分因变频器输出功率的大小不同而异，小功率的多用单相220V,中大功率的采用三相380V电源。因为本设计中采用中等容量的电动机，所以采用三相380V电源。整流电路：整流部分将交流电变为脉动的直流电，必须加以滤波。在本设计中采用三相不可控整流。它可以使电网的功率因数接近1。滤波电路：因在本设计中采用电压型变频器，所以采用电容滤波，中间的电容除了起滤波作用外，还在整流电路与逆变电路间起到去耦作用，消除干扰。逆变电路：逆变部分将直流电逆变成我们需要的交流电。在设计中采用三相桥逆变，开关器件选用全控型开关管IGBT。电流电压检测：一般在中间直流端采集信号，作为过压，欠压，过流保护信号。控制电路：采用8051单片机和SPWM波生成芯片SA4828,控制电路的主要功能是接受各种设定信息和指令，根据这些指令和设定信息形成驱动逆变器工作的信号。这些信号经过光电隔离后去驱动开关管的关断。）方案:（1）通过分析分别画出异步电机的定、转子图。为了方便定量分析定、转子之间的各种数量关系，可将定、转子放在同一电路中。由于定子、转子回路的频率、绕组、匝数不同，故必须进行折算。根据电机学原理，在特定条件下，可得到电动机的T型等效电路。由电机学知识可知：电机转速n与电源频率f成正比，因此改变输入电源的频率就可以改变电机同步转速，进而达到异步电机调速的目的。（2）V/f比恒定控制是异步电机变频调速中最基本的控制方式。在改变频率进行调速时，必须采取措施保持磁通恒定为额定值。由电机理论，计算定子的感应电势有效值，并计算电机的电磁转矩。通过计算可知：变频调速时必须使气隙磁通不变，满足以上要求从而确定变频调速的控制方式。（3）主电路一般由整流电路、直流电路和逆变电路三部分组成。通过对输出功率的计算来完成整流电路的设计；为保证逆变电路和控制电源能够得到较高质量的电流或电压，必须对整流电路的输出进行平滑，来...
