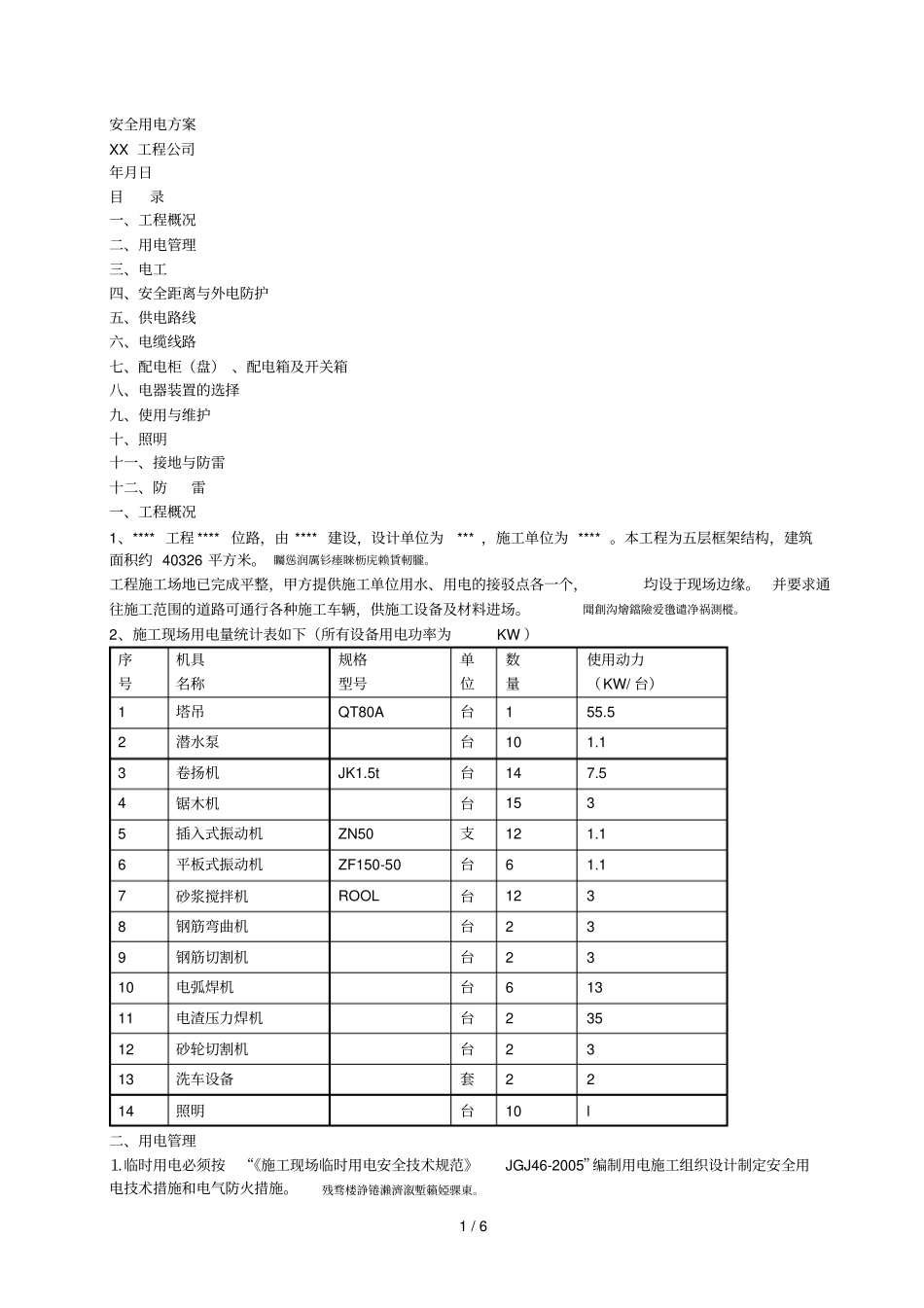

1/6安全用电方案XX工程公司年月日目录一、工程概况二、用电管理三、电工四、安全距离与外电防护五、供电路线六、电缆线路七、配电柜（盘）、配电箱及开关箱八、电器装置的选择九、使用与维护十、照明十一、接地与防雷十二、防雷一、工程概况1、****工程****位路，由****建设，设计单位为***，施工单位为****。本工程为五层框架结构，建筑面积约40326平方米。矚慫润厲钐瘗睞枥庑赖賃軔朧。工程施工场地已完成平整，甲方提供施工单位用水、用电的接驳点各一个，均设于现场边缘。并要求通往施工范围的道路可通行各种施工车辆，供施工设备及材料进场。聞創沟燴鐺險爱氇谴净祸測樅。2、施工现场用电量统计表如下（所有设备用电功率为KW）序号机具名称规格型号单位数量使用动力（KW/台）1塔吊QT80A台155.52潜水泵台101.13卷扬机JK1.5t台147.54锯木机台1535插入式振动机ZN50支121.16平板式振动机ZF150-50台61.17砂浆搅拌机ROOL台1238钢筋弯曲机台239钢筋切割机台2310电弧焊机台61311电渣压力焊机台23512砂轮切割机台2313洗车设备套2214照明台10l二、用电管理⒈临时用电必须按“《施工现场临时用电安全技术规范》JGJ46-2005”编制用电施工组织设计制定安全用电技术措施和电气防火措施。残骛楼諍锩瀨濟溆塹籟婭骒東。2/6⒉临时用电工程图纸必须单独由电气工程技术人员绘制，经技术负责人审批后作为临时施工的依据。⒊临时用电施工组织设计的内容和步骤：⑴现场勘探，确定电源进线总配电箱（柜），分配电箱的位置及线路走向。⑵进行负荷计算，选择导线截面和电器的类型、规格。⑶绘制电气平面图，立面图和接线系统图。⑷制定安全用电技术措施和电气防火措施。⒋施工现场临时用电安全技术档案：⑴临时用电施工组织设计及修改施工组织设计的全部资料。⑵技术交底资料。⑶临时用电工程检查验收表。⑷接地电阻测定记录。⑸定期检（复）查表（工地每月，公司每季进行一次）。⑹电工维修工作记录。⒌安装、维修或拆除临时用电工程，必须由电工完成，电工等级应同工程的难易程度和技术复杂性相适应。三、电工⒈电工必须经过专业及安全技术培训，经（地）市劳动部门考试合格发给操作证，方准独立操作。⒉电工应掌握用电安全基本知识和所有设备性能。⒊上岗前按规定穿戴好个人防护用品。⒋停用设备应拉闸断电，锁好开关箱。⒌负责保护用电设备的负荷线，保护零线（重复接地）和开关箱。⒍移动用电设备必须切断电源，在一般情况下不许带电作业，带电作业要设监护人。⒎按规定定期（工地每月、公司每季）对用电线路进行检查，发现问题及时处理，并做好检查和维修记录。⒏应懂得触电急救常识和电器灭火常识。四、安全距离与外电防护外电线路：指施工现场临时用电线路以外的任何电力线路。⒈不得往高、低压线路下方施工、搭设临时设施或堆放物件、架具、材料及其他杂物。⒉安全距离：⑴在建工程（包括脚手架）的外侧与架空线路之间的最小安全距离1kv不小于4m，1～10kv不小于6m，35～110kv不小于8m。架空导线最大弧垂与施工现场地面最小距离≥4.0m与机动车道≥6.0m。酽锕极額閉镇桧猪訣锥顧荭钯。⑵起重臂或被吊物边缘与10kV的架空线路水平距离≥2m。⑶机动车道与外电架空线路交叉的最小距离1kv以下为6m，10kv以下为7m。⒊外电防护：⑴达不到安全距离要求，必须采取防护措施，增设屏障、遮栏、围栏或保护网，并悬挂醒目的警告标志牌。⑵带电体至遮栏的安全距离10kv应大于95cm，35kv应大于115cm.⑶带电体至栅栏（封闭）的安全距离10kv应大于30cm，35kv应大于50cm。⑷在架设防护设施时，应有电气技术人员或专职安全员监护。⑸无法防护时必须采取停电，迁移线路或更改工程位置，否则不准施工。五、供电路线架空线路必须架设在专用电杆上，严禁架设在树木上或脚手架上等不稳固的地方。⒈架空线路最少截面：为满足机械强度要求，铝线≥16mm2，铜线≥10mm2跨越铁路、公路、河流、电力线路档距内的绝缘铝线不少于35mm2，铜线不少于16mm2。彈贸摄尔霁毙攬砖卤庑诒尔肤。3/6⒉电线接头：在一个档距内，每层架空线接头不得超过该层导线50％，且一根导线只允许一个接头，跨越道路、河流档距内不得有接头。⒊电杆档距：...
