安全监控系统升级安全技术措施升级改造VIP专享VIP免费

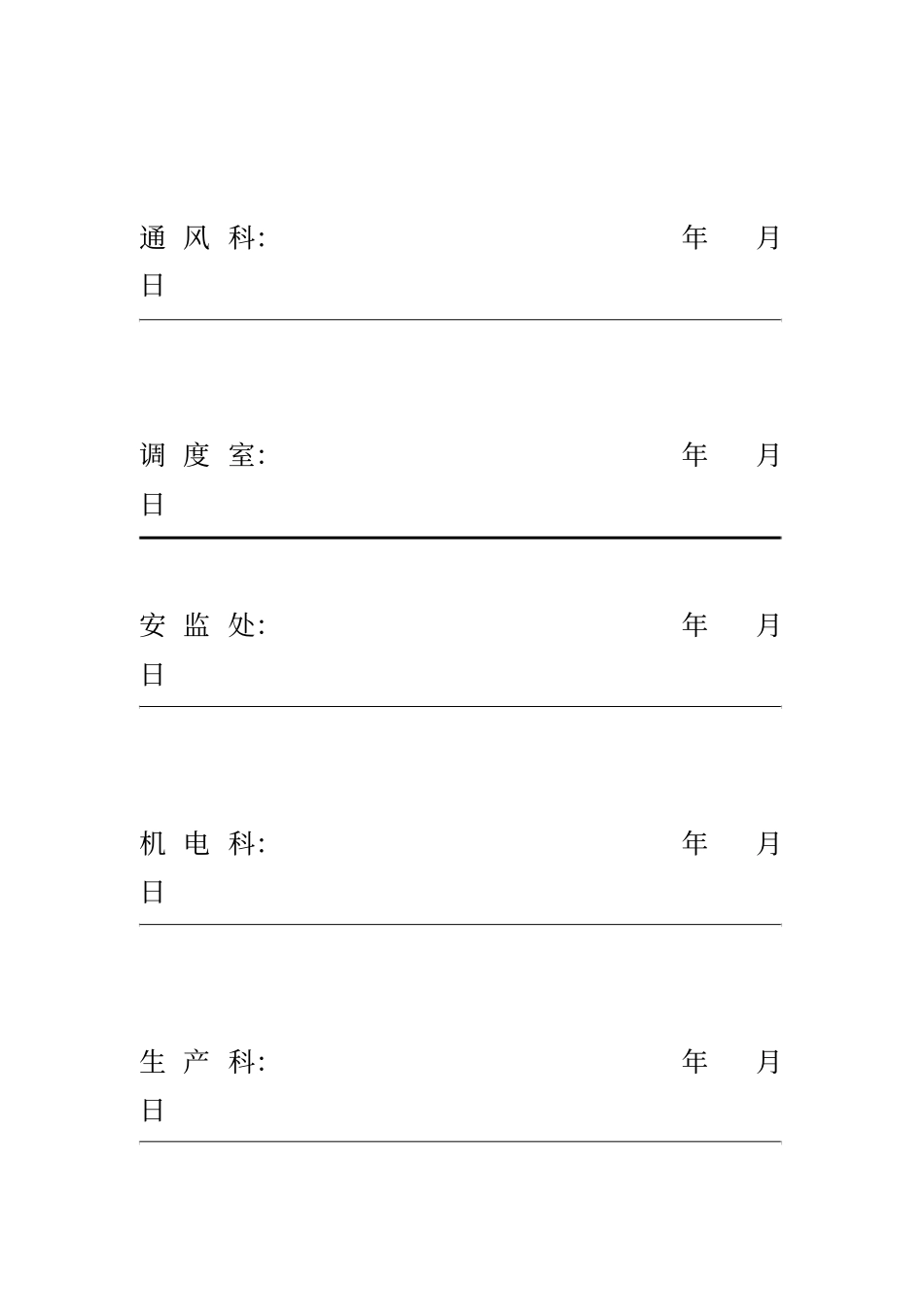

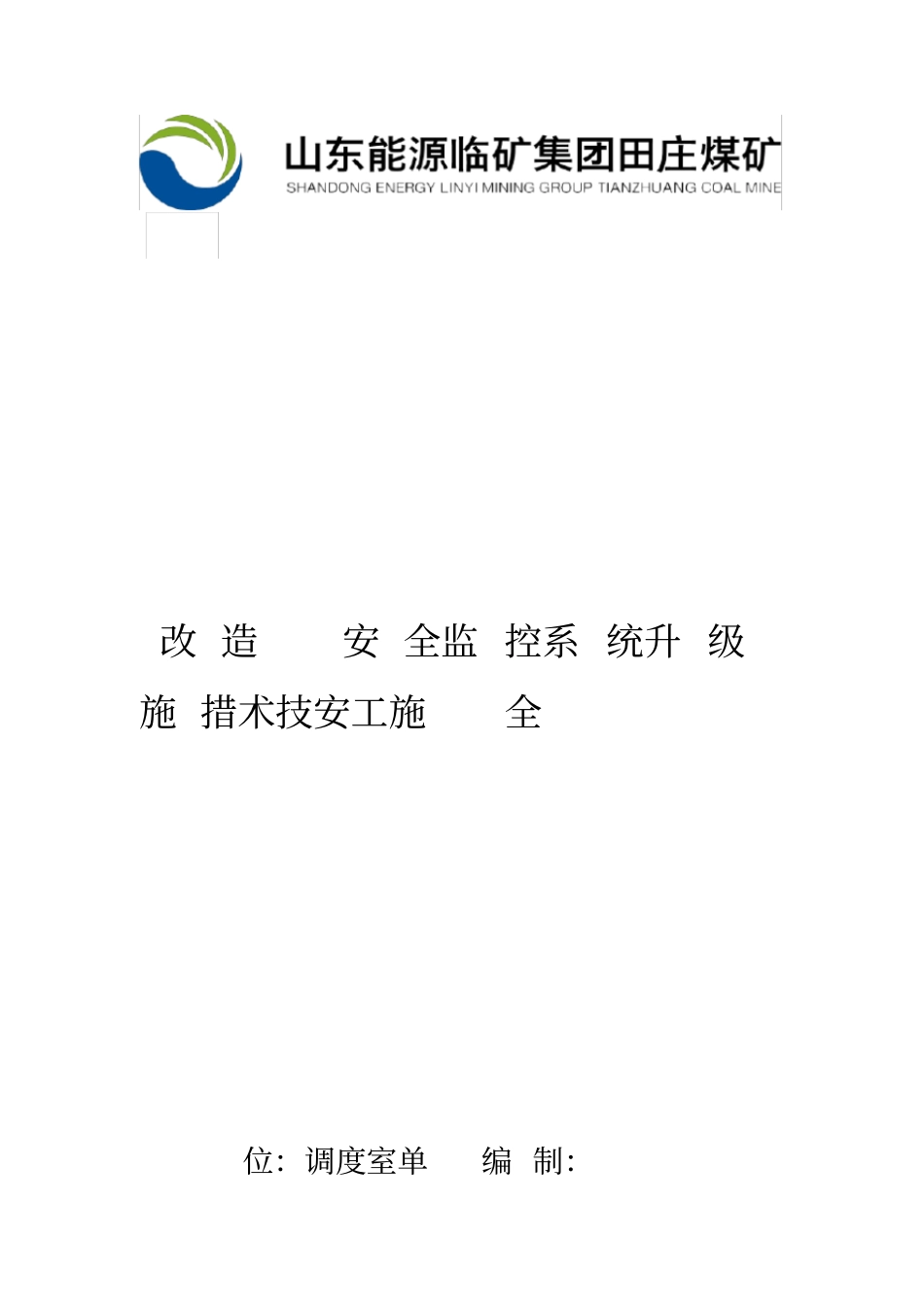

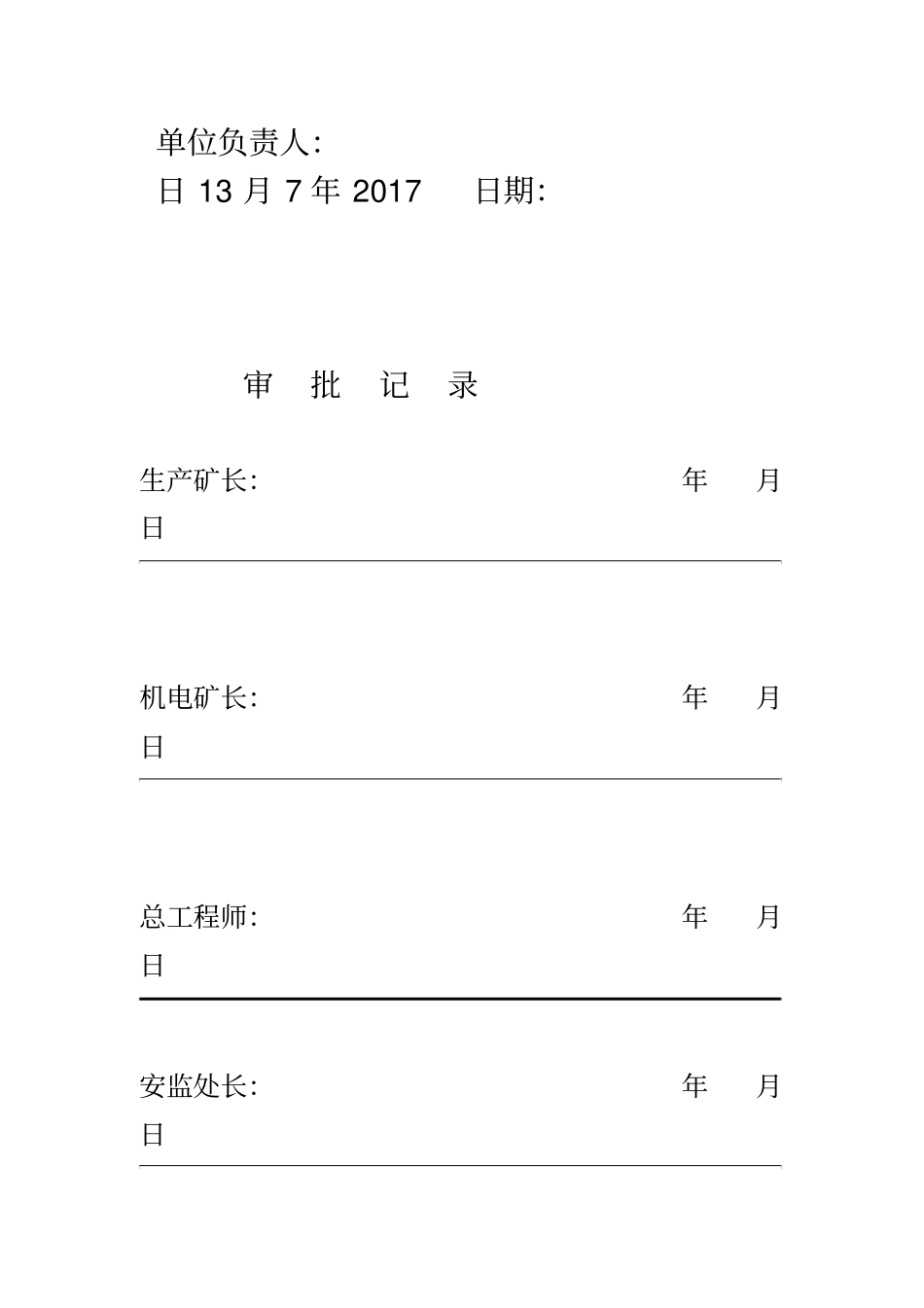

改造安全监控系统升级施措术技安工施全位：调度室单编制：单位负责人：日13月7年2017日期：审批记录生产矿长：年月日机电矿长：年月日总工程师：年月日安监处长：年月日通风科：年月日调度室：年月日安监处：年月日机电科：年月日生产科：年月日审批意见：安全监控系统升级改造施工安全技术措施一、概述田庄煤矿安全监测监控系统采用江苏三恒科技股份有限公司生产的KJ70N系统，该系统自2007年投入使用，一直运行稳定、数据可靠。根据国家煤矿安全监察局《煤矿安全监控系统升级改造技术方案》（煤安监函〔2016〕5号）、山东煤矿安全监察局《关于转发国家煤矿安监局〈煤矿安全监控系统升级改造技术方案〉的通知》（鲁煤监技装〔2017〕13号）要求，通过对安全监测监控系统改造，不断提高煤矿安全监控系统的准确性、灵敏性、可靠性、稳定性和易维护性，进一步发挥科学技术的保障作用，提升事故防控预警和应急处置能力。为保证KJ70N安全监测监控系统升级改造任务的顺利完成，特编制本安全技术措施。二、施工时间2017年7月----2017年12月三、施工地点地面及井下安装安全监测监控系统的所有区域四、劳动组织负责人：李鹏参加人员：各工区电工、安全监测工、调度中心通讯管理员及网络管理员、监测监控厂家工程技术人员．五、操作准备：1、备齐安装所用工具、仪器、仪表以及设备说明书和图纸。2、备齐安装所需分站、断电器、各种传感器、监控电缆、传感器标校用设备等。3、对准备安装的分站、断电仪、传感器等设备应检查其是否符合《GB3836.1-1983爆炸性环境用防爆电器设备》的要求。还应保证仪器外形应无严重损伤变形，观察窗、指示灯罩应完整无缺，所有紧固件不得有松动和失落。4、确定安装顺序：仪器检查——登记——安装——检查质量——登记六、安全监测监控系统升级方案1、地面中心站地面中心站对现有监控主备机软件升级为最新系统软件，完善监控系统软件分级报警、断电等控制功能、多网和多系统融合、自诊断和自评估功能、数据分析等功能；对监控系统数据库进行升级，增加关键数据加密功能监控通过软件接口与人员定位、广播等系统实现联动和数据交换。升级上传程序，具备多路数据同时上传，保证上传数据的安全可靠。2、传输网络建设主传输全部采用光缆传输，在地面机房分别安设网络交换机，建立安全监控系统专用环网，分站就近接入环网交换机，分站到传感器采用通讯电缆或无线传输。3、更换分站及电源为实现安全监控系统传输的数字化，将分站全部更换升级为数字传输的智能电源。KDW660/24BJ分站，将电源更换KJ770-F5．4、更换部分传感器将现有的模拟量传感器按规定更换防护等级达到IP65、采用数字传输的传感器，提升抗干扰能力，避免传输环节造成的监测数据误报警问题，有效过滤传输环节中的伪数据。对于价值较高的红外二氧化碳、粉尘传感器增加485传输模块。七、安全监测监控系统改造要求1、全数字化在分站至中心站数字化传输的技术上，将各类传感器（模拟量）、执行器至分站升级为数字传输，实现安全监控系统的全数字化。2、增强抗电磁干扰能力安全监控系统及组成设备采用抗干扰（EMC）技术设计，通过以下试验：地面设备3级静电抗扰度试验，评价等级为A；2级电磁辐射抗扰度试验，评价等级为A；3级脉冲群抗扰度试验，评价等级为A；交流电源端口3级、直流电源与信号端口1级浪涌（冲击）抗扰度试验，评价等级为B。3、推广应用先进传感技术及装备推广使用架构简单系统以及激光、红外等低功耗传感器、自诊断型传感器，鼓励使用多参数传感器。4、提升传感器的防护等级将传感器的防护等级由IP54提升到IP65。5、完善报警、断电等控制功能系统实现分级报警，根据瓦斯浓度大小、瓦斯超限持续时间、瓦斯超限范围等，设置不同的报警级别，实施分级响应。．推行逻辑报警，根据巷道布置及瓦斯涌出等的内在逻辑关系，实施逻辑报警，促进各类传感器的正确安装、设置、维护，监控系统的正常使用，防止违法行为。完善就地断电功能，提高断电的可靠性，并加强馈电状态监测。推行区域断电，根据井下供电系统的实际情况进行设置。6、支持多网、多系统融合实现井下有线和无线传输网络的有机融合、监测监控...
