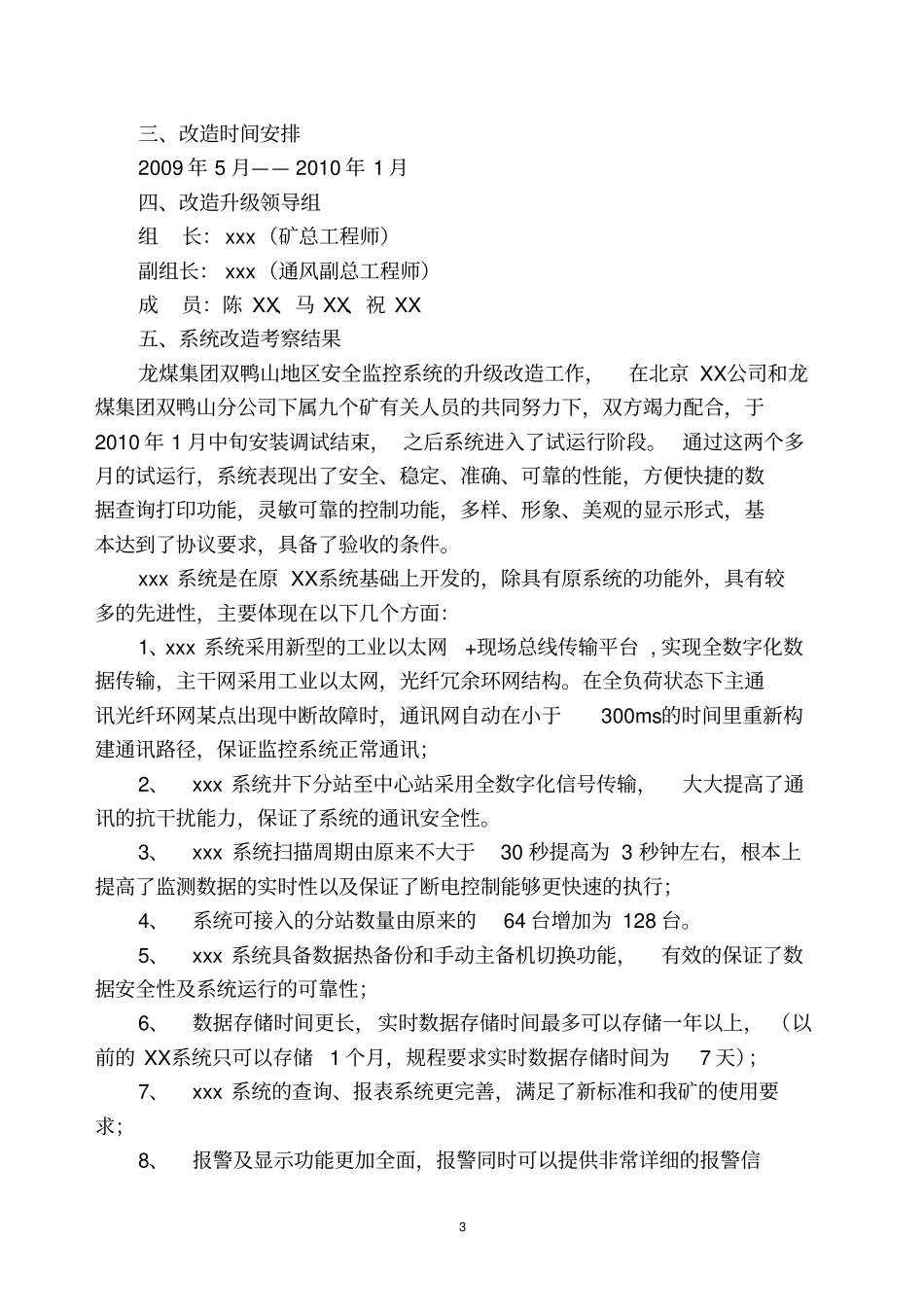

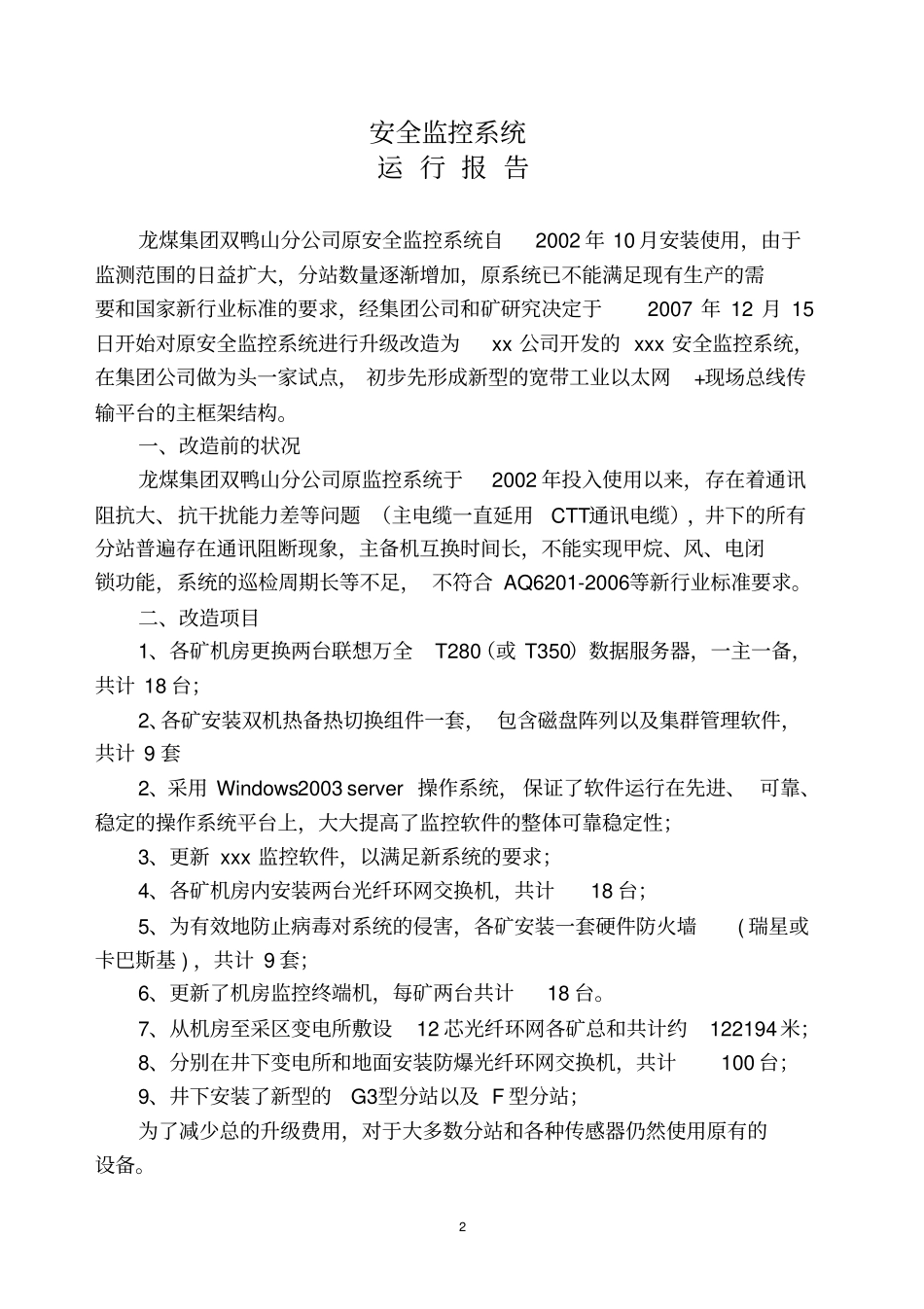

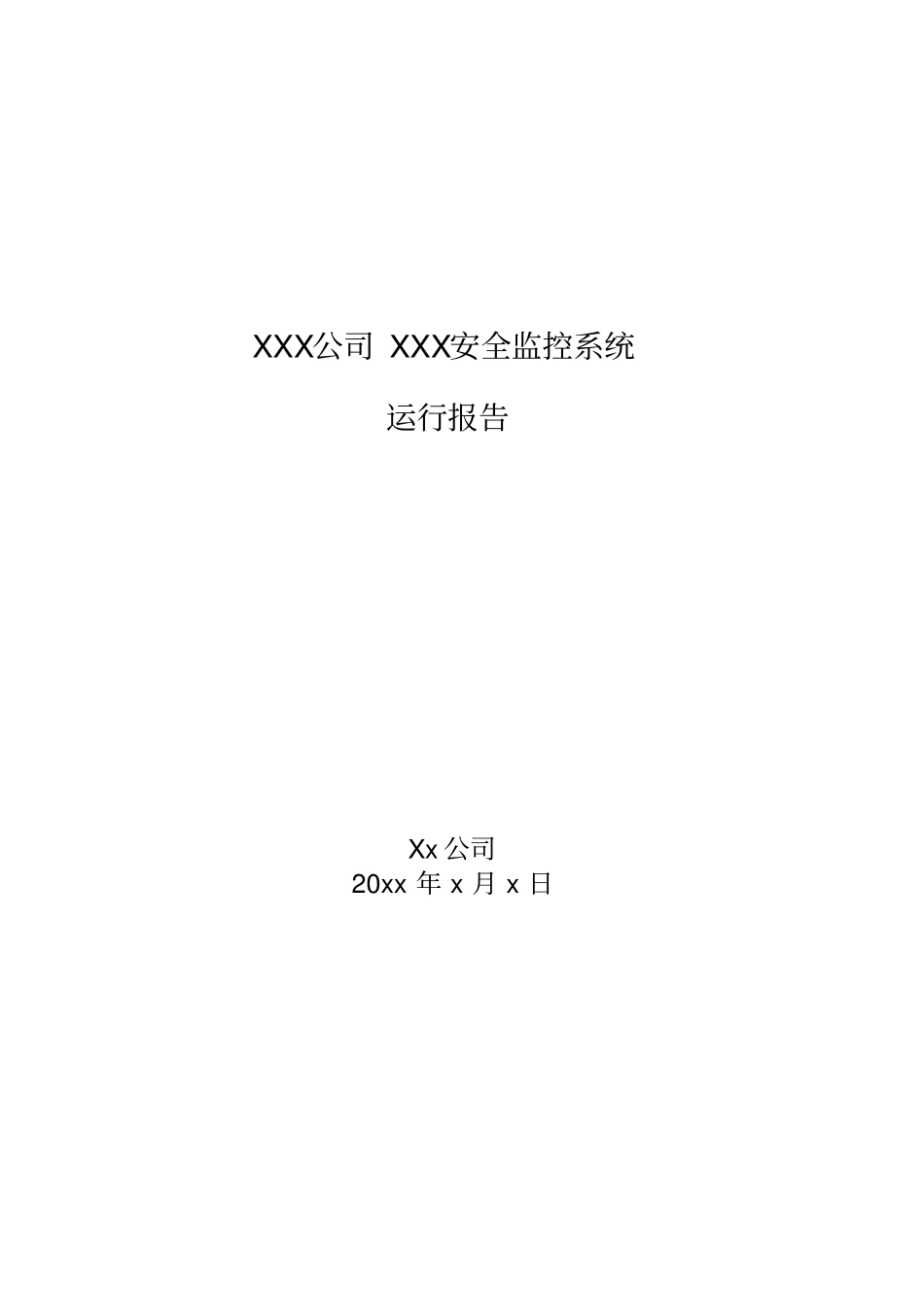

XXX公司XXX安全监控系统运行报告Xx公司20xx年x月x日2安全监控系统运行报告龙煤集团双鸭山分公司原安全监控系统自2002年10月安装使用，由于监测范围的日益扩大，分站数量逐渐增加，原系统已不能满足现有生产的需要和国家新行业标准的要求，经集团公司和矿研究决定于2007年12月15日开始对原安全监控系统进行升级改造为xx公司开发的xxx安全监控系统，在集团公司做为头一家试点，初步先形成新型的宽带工业以太网+现场总线传输平台的主框架结构。一、改造前的状况龙煤集团双鸭山分公司原监控系统于2002年投入使用以来，存在着通讯阻抗大、抗干扰能力差等问题（主电缆一直延用CTT通讯电缆），井下的所有分站普遍存在通讯阻断现象，主备机互换时间长，不能实现甲烷、风、电闭锁功能，系统的巡检周期长等不足，不符合AQ6201-2006等新行业标准要求。二、改造项目1、各矿机房更换两台联想万全T280（或T350）数据服务器，一主一备，共计18台；2、各矿安装双机热备热切换组件一套，包含磁盘阵列以及集群管理软件，共计9套2、采用Windows2003server操作系统，保证了软件运行在先进、可靠、稳定的操作系统平台上，大大提高了监控软件的整体可靠稳定性；3、更新xxx监控软件，以满足新系统的要求；4、各矿机房内安装两台光纤环网交换机，共计18台；5、为有效地防止病毒对系统的侵害，各矿安装一套硬件防火墙(瑞星或卡巴斯基)，共计9套；6、更新了机房监控终端机，每矿两台共计18台。7、从机房至采区变电所敷设12芯光纤环网各矿总和共计约122194米；8、分别在井下变电所和地面安装防爆光纤环网交换机，共计100台；9、井下安装了新型的G3型分站以及F型分站；为了减少总的升级费用，对于大多数分站和各种传感器仍然使用原有的设备。3三、改造时间安排2009年5月——2010年1月四、改造升级领导组组长：xxx（矿总工程师）副组长：xxx（通风副总工程师）成员：陈XX、马XX、祝XX五、系统改造考察结果龙煤集团双鸭山地区安全监控系统的升级改造工作，在北京XX公司和龙煤集团双鸭山分公司下属九个矿有关人员的共同努力下，双方竭力配合，于2010年1月中旬安装调试结束，之后系统进入了试运行阶段。通过这两个多月的试运行，系统表现出了安全、稳定、准确、可靠的性能，方便快捷的数据查询打印功能，灵敏可靠的控制功能，多样、形象、美观的显示形式，基本达到了协议要求，具备了验收的条件。xxx系统是在原XX系统基础上开发的，除具有原系统的功能外，具有较多的先进性，主要体现在以下几个方面：1、xxx系统采用新型的工业以太网+现场总线传输平台,实现全数字化数据传输，主干网采用工业以太网，光纤冗余环网结构。在全负荷状态下主通讯光纤环网某点出现中断故障时，通讯网自动在小于300ms的时间里重新构建通讯路径，保证监控系统正常通讯；2、xxx系统井下分站至中心站采用全数字化信号传输，大大提高了通讯的抗干扰能力，保证了系统的通讯安全性。3、xxx系统扫描周期由原来不大于30秒提高为3秒钟左右，根本上提高了监测数据的实时性以及保证了断电控制能够更快速的执行；4、系统可接入的分站数量由原来的64台增加为128台。5、xxx系统具备数据热备份和手动主备机切换功能，有效的保证了数据安全性及系统运行的可靠性；6、数据存储时间更长，实时数据存储时间最多可以存储一年以上，（以前的XX系统只可以存储1个月，规程要求实时数据存储时间为7天）；7、xxx系统的查询、报表系统更完善，满足了新标准和我矿的使用要求；8、报警及显示功能更加全面，报警同时可以提供非常详细的报警信4息，以供领导、技术员、机房操作员进行参考，例如断电器断电时会相应显示断电原因以及和馈电传感器对比状态是否相符，还可以直接录入相关措施，满足了新标准的要求；9、xxx系统断电控制的回控指令比较功能，可以把断电和馈电信号状态相比较，可以确保正确、可靠的断电，在逻辑不符时进行报警和存储，满足了新版行业标准的要求；10、xxx系统具备甲烷、风、电闭锁功能，满足AQ6201-2006中掘进面应使用甲烷风电闭锁装置的相关要求；11、新安装的井下分站支持RS485信号接入，可通过一根信号电缆接入多台开停传感器，大大节省了信号线...
