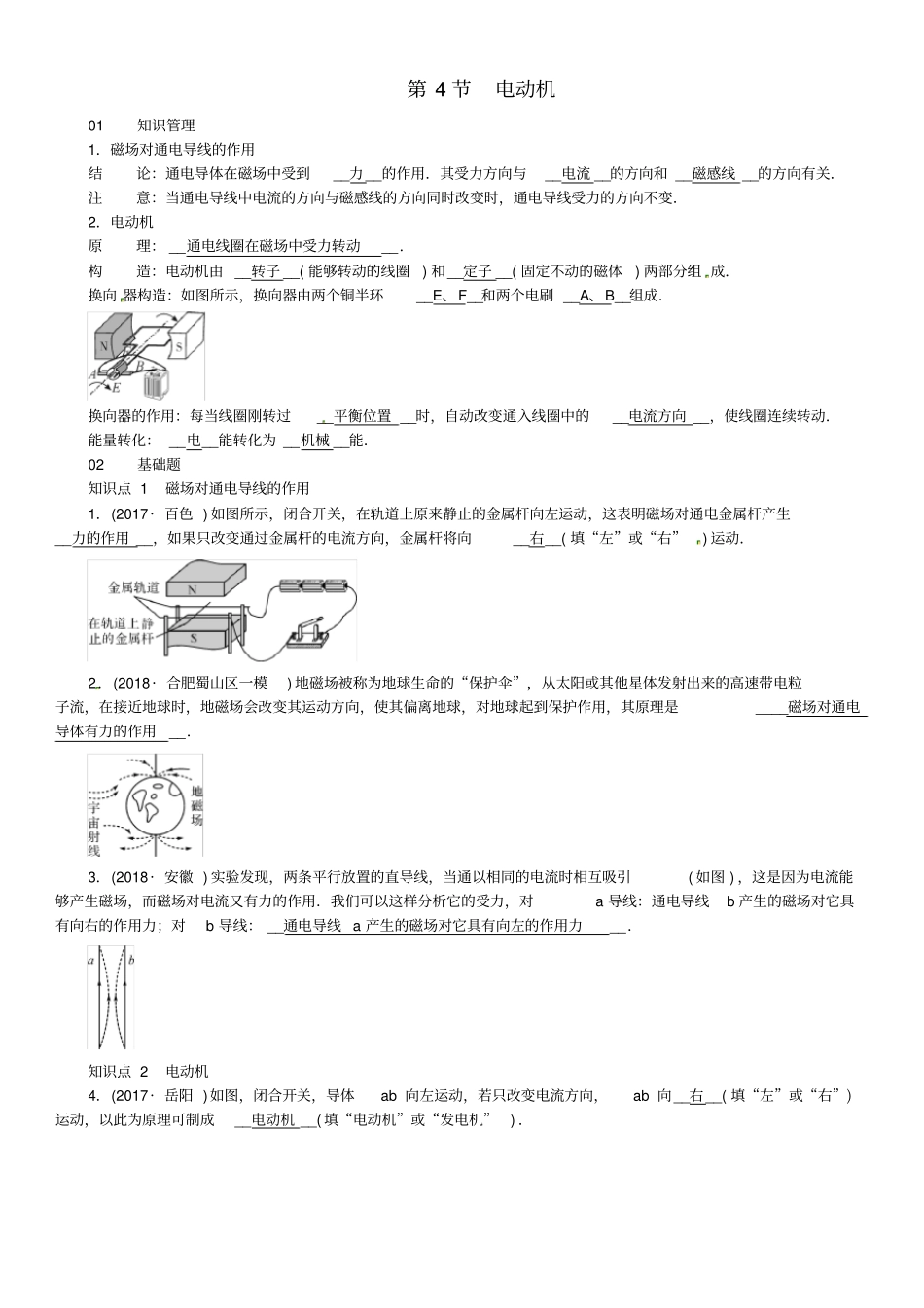

第4节电动机01知识管理1．磁场对通电导线的作用结论：通电导体在磁场中受到__力__的作用．其受力方向与__电流__的方向和__磁感线__的方向有关．注意：当通电导线中电流的方向与磁感线的方向同时改变时，通电导线受力的方向不变．2．电动机原理：__通电线圈在磁场中受力转动__．构造：电动机由__转子__(能够转动的线圈)和__定子__(固定不动的磁体)两部分组成．换向器构造：如图所示，换向器由两个铜半环__E、F__和两个电刷__A、B__组成．换向器的作用：每当线圈刚转过__平衡位置__时，自动改变通入线圈中的__电流方向__，使线圈连续转动．能量转化：__电__能转化为__机械__能．02基础题知识点1磁场对通电导线的作用1．(2017·百色)如图所示，闭合开关，在轨道上原来静止的金属杆向左运动，这表明磁场对通电金属杆产生__力的作用__，如果只改变通过金属杆的电流方向，金属杆将向__右__(填“左”或“右”)运动．2．(2018·合肥蜀山区一模)地磁场被称为地球生命的“保护伞”，从太阳或其他星体发射出来的高速带电粒子流，在接近地球时，地磁场会改变其运动方向，使其偏离地球，对地球起到保护作用，其原理是____磁场对通电导体有力的作用__．3．(2018·安徽)实验发现，两条平行放置的直导线，当通以相同的电流时相互吸引(如图)，这是因为电流能够产生磁场，而磁场对电流又有力的作用．我们可以这样分析它的受力，对a导线：通电导线b产生的磁场对它具有向右的作用力；对b导线：__通电导线a产生的磁场对它具有向左的作用力__．知识点2电动机4．(2017·岳阳)如图，闭合开关，导体ab向左运动，若只改变电流方向，ab向__右__(填“左”或“右”)运动，以此为原理可制成__电动机__(填“电动机”或“发电机”)．5．要使直流电动机能连续转动，必须设法使通电线圈刚转过平衡位置时，自动改变__线圈中电流的方向__，完成这一任务的装置叫做__换向器__．6．如图所示的四种电器中，利用电动机原理工作的是(B)A．电炉B．电风扇C．电饭煲D．电铃7．(2018·扬州)安装直流电动机模型时，要改变直流电动机的转动方向，可以(A)A．将磁体的N、S极对调B．将电源的正、负极和磁体的N、S极同时对调C．改变磁性强弱D．改变磁性强弱和电流大小03中档题8．如图所示，线圈abcd位于磁场中，ab和cd的受力方向__不同__(填“相同”或“不同”)，原因是ab和cd中电流的方向不同，此时线圈__不在__(填“在”或“不在”)平衡位置.9．如图所示是灵敏电流计内部结构示意图，它的工作原理是利用通电导体在__磁场__中会受到__力__的作用，使指针发生偏转，此时如果改变线圈中的电流方向，指针的偏转方向__会__(填“会”或“不会”)发生改变．10．如图所示，线圈abcd位于磁场中，S与1接通时，ab段导线受磁场力F的方向向上；当S改为与2接通时，ab段导线受磁场力(A)A．方向向下B．方向向上C．为零，因为电源反接D．为零，因为电路一定是断路11．如图所示是扬声器的结构图．当扬声器的线圈中通入携带声音的信息、时刻变化的电流时，线圈会在永久磁体作用下受到力的作用并带动纸盆振动发声．下列说法中正确的是(B)A．扬声器工作时是将机械能转化为电能B．扬声器的工作原理是通电线圈在磁场中受力运动C．扬声器中的永久磁体不会对线圈有作用力D．扬声器是把声音信号转换成电信号的一种装置12．(2017·海南)如图所示，图甲是课本上“通电导线在磁场中受力”的实验示意图，小谦同学实际探究时，在电路上连接了一个滑动变阻器，实验记录如下表：甲乙实验序号磁场方向ab中电流方向ab运动方向1向下无电流静止不动2向下由a向b向左运动3向上由a向b向右运动4向下由b向a向右运动(1)用笔画线代替导线，在图乙中将变阻器正确连入电路，小谦在电路中接入滑动变阻器的作用是__保护电路__.解：(2)比较实验2和3，说明通电导线在磁场中受力方向与__磁场方向__有关；比较实验__2、4__，说明通电导线在磁场中受力方向与电流方向有关．(3)小谦通过观察导线运动方向，来判断导线在磁场中的受力方向，用到的科学方法是__转换法__．04链接安徽中考13．(2018·安庆二模)磁场强弱处处相同的磁场叫做匀强磁场，磁场强度的单位是特斯拉，简称特，符号T，实验表...
