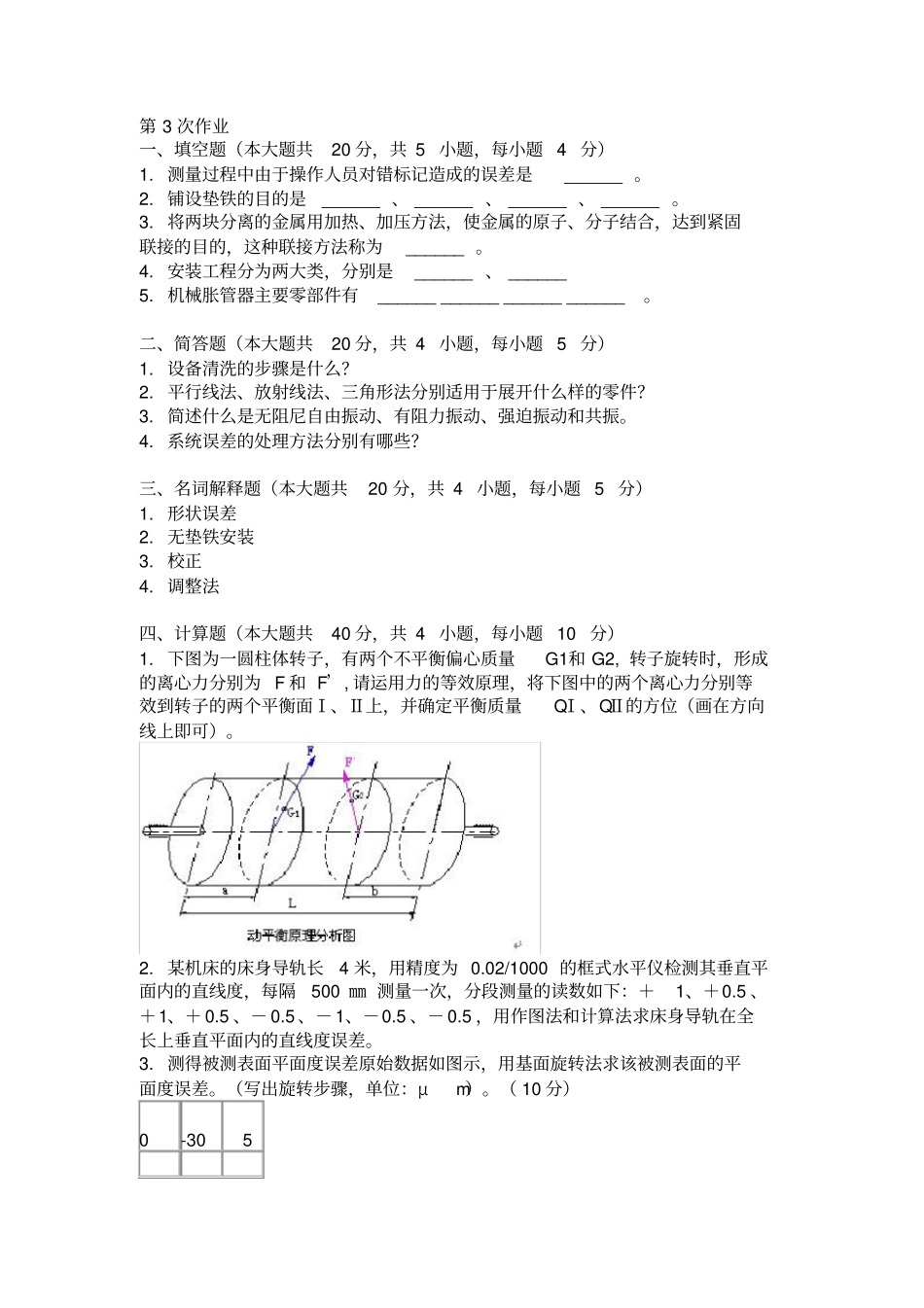

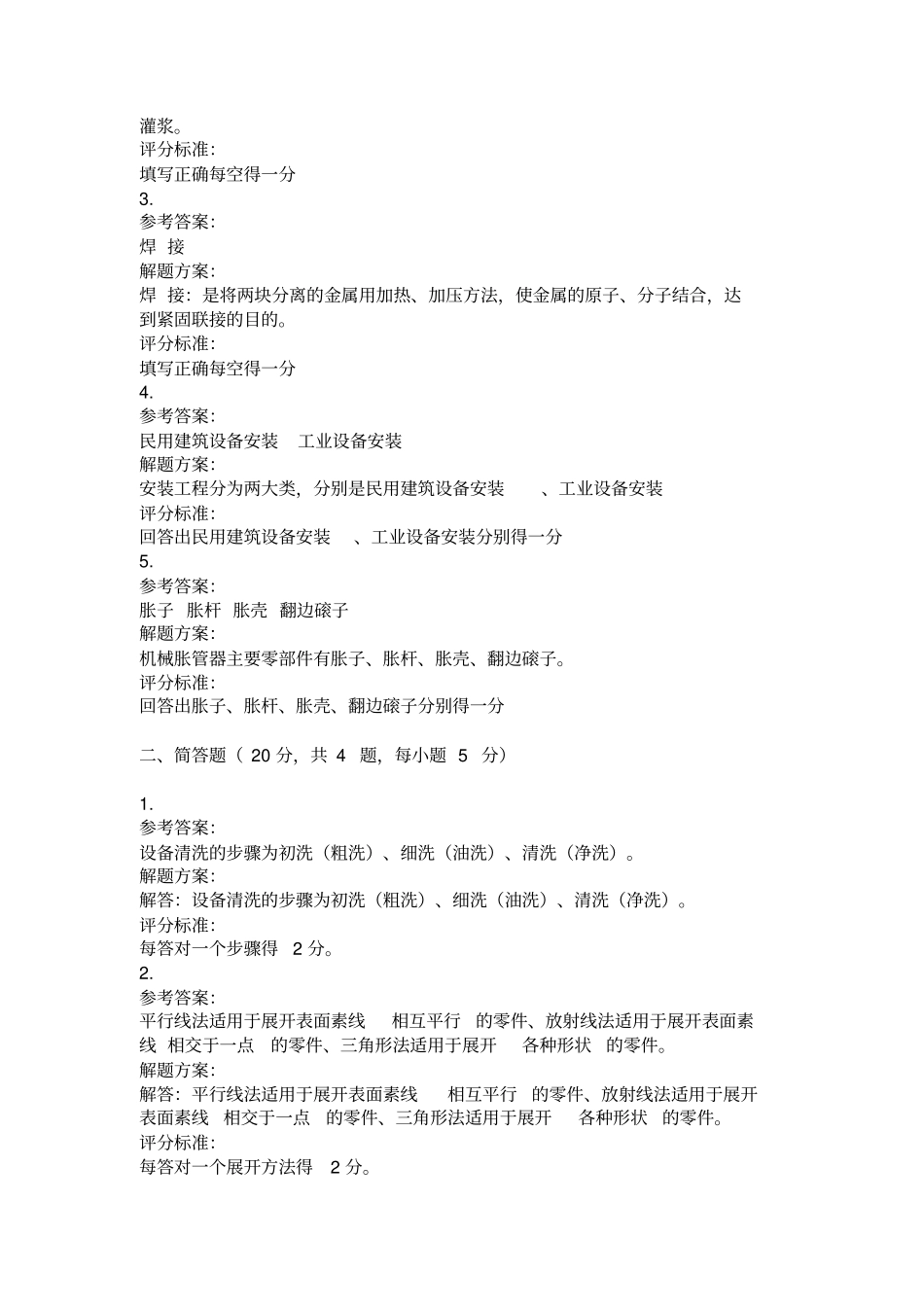

第3次作业一、填空题(本大题共20分,共5小题,每小题4分)1.测量过程中由于操作人员对错标记造成的误差是______。2.铺设垫铁的目的是______、______、______、______。3.将两块分离的金属用加热、加压方法,使金属的原子、分子结合,达到紧固联接的目的,这种联接方法称为______。4.安装工程分为两大类,分别是______、______5.机械胀管器主要零部件有________________________。二、简答题(本大题共20分,共4小题,每小题5分)1.设备清洗的步骤是什么?2.平行线法、放射线法、三角形法分别适用于展开什么样的零件?3.简述什么是无阻尼自由振动、有阻力振动、强迫振动和共振。4.系统误差的处理方法分别有哪些?三、名词解释题(本大题共20分,共4小题,每小题5分)1.形状误差2.无垫铁安装3.校正4.调整法四、计算题(本大题共40分,共4小题,每小题10分)1.下图为一圆柱体转子,有两个不平衡偏心质量G1和G2,转子旋转时,形成的离心力分别为F和F’,请运用力的等效原理,将下图中的两个离心力分别等效到转子的两个平衡面Ⅰ、Ⅱ上,并确定平衡质量QⅠ、QⅡ的方位(画在方向线上即可)。2.某机床的床身导轨长4米,用精度为0.02/1000的框式水平仪检测其垂直平面内的直线度,每隔500㎜测量一次,分段测量的读数如下:+1、+0.5、+1、+0.5、-0.5、-1、-0.5、-0.5,用作图法和计算法求床身导轨在全长上垂直平面内的直线度误差。3.测得被测表面平面度误差原始数据如图示,用基面旋转法求该被测表面的平面度误差。(写出旋转步骤,单位:μm)。(10分)0-3054.某汽轮机组用半挠性联轴器连接发电机转子尺寸如图示,联轴器计算直径为480㎜,当用三表法检测其同轴度时,所测得的数据如图所示(单位:mm):(1)请计算径向偏差和端面开口量,并指出偏差方向;(2)计算发电机轴的前后轴承调整量(垂直方向和水平方向),并指出移动方向;答案:一、填空题(20分,共5题,每小题4分)1.参考答案:过失误差解题方案:粗大误差也称为不合理误差、过失误差。这种误差明显歪曲测量结果并与事实不相符合。评分标准:填写正确每空得一分2.参考答案:使设备标高和安装水平达到设计规定的精度要求增强设备在基础上的稳定性将设备重量均匀地传递到基础上便于二次灌浆。解题方案:铺设垫铁的目的:1、使设备标高和安装水平达到设计规定的精度要求;2、增强设备在基础上的稳定性;3、将设备重量均匀地传递到基础上;4、便于二次2030-40-20510灌浆。评分标准:填写正确每空得一分3.参考答案:焊接解题方案:焊接:是将两块分离的金属用加热、加压方法,使金属的原子、分子结合,达到紧固联接的目的。评分标准:填写正确每空得一分4.参考答案:民用建筑设备安装工业设备安装解题方案:安装工程分为两大类,分别是民用建筑设备安装、工业设备安装评分标准:回答出民用建筑设备安装、工业设备安装分别得一分5.参考答案:胀子胀杆胀壳翻边磙子解题方案:机械胀管器主要零部件有胀子、胀杆、胀壳、翻边磙子。评分标准:回答出胀子、胀杆、胀壳、翻边磙子分别得一分二、简答题(20分,共4题,每小题5分)1.参考答案:设备清洗的步骤为初洗(粗洗)、细洗(油洗)、清洗(净洗)。解题方案:解答:设备清洗的步骤为初洗(粗洗)、细洗(油洗)、清洗(净洗)。评分标准:每答对一个步骤得2分。2.参考答案:平行线法适用于展开表面素线相互平行的零件、放射线法适用于展开表面素线相交于一点的零件、三角形法适用于展开各种形状的零件。解题方案:解答:平行线法适用于展开表面素线相互平行的零件、放射线法适用于展开表面素线相交于一点的零件、三角形法适用于展开各种形状的零件。评分标准:每答对一个展开方法得2分。3.参考答案:振幅保持不变的振动。(2)有阻力振动:自由振动的振幅逐渐减少直至振动停止的振动。(3)强迫振动:在振动系统上加一个按Fcosωt规律变化的干扰力所发生的振动。(4)共振:当干扰力频率=自振频率时,很小的干扰力也能使振动达到很大的振幅,造成破坏,这种现象称为共振解题方案:(1)无阻尼自由振动:振幅保持不变的振动。(2)有阻力振动:自由振动的振幅逐渐减少直至振动...
