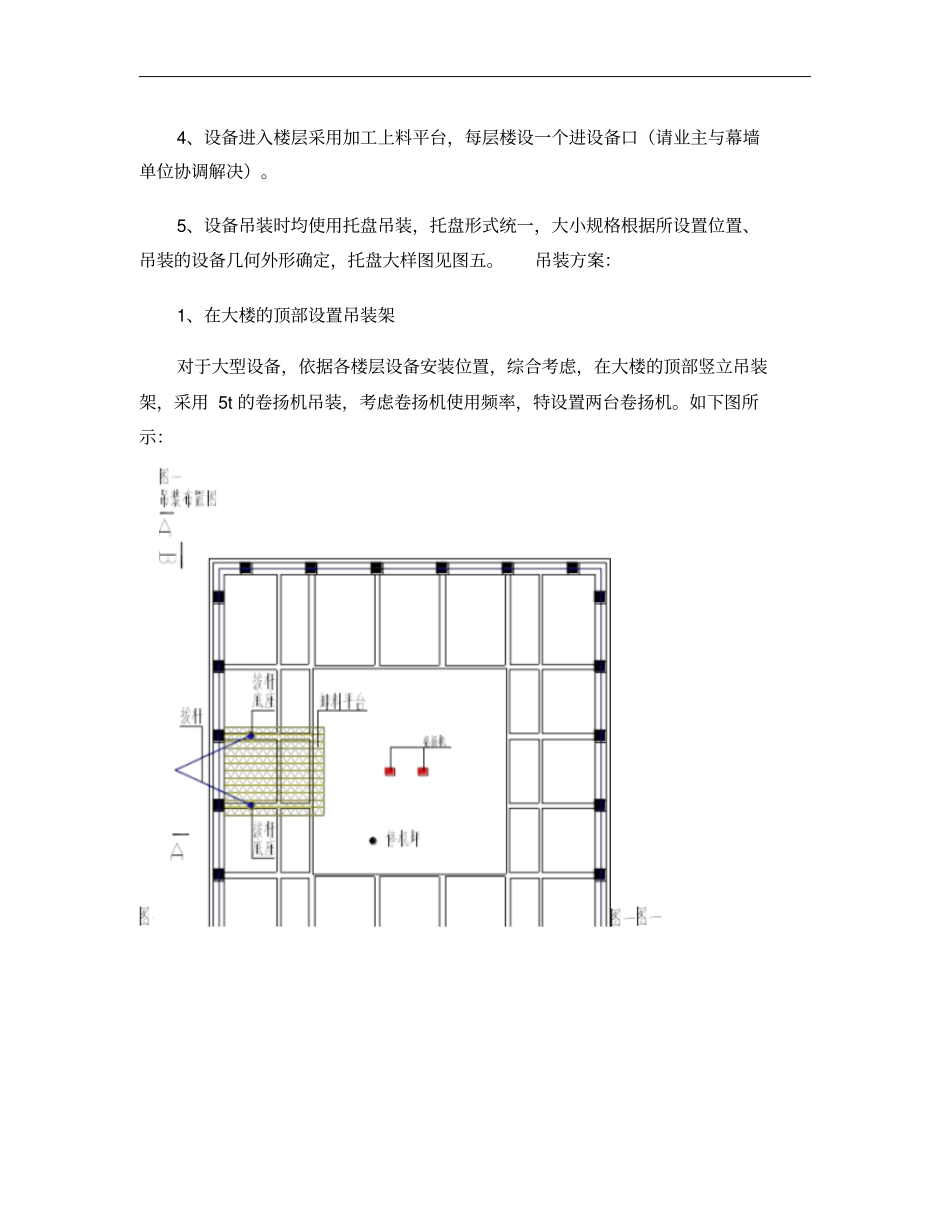

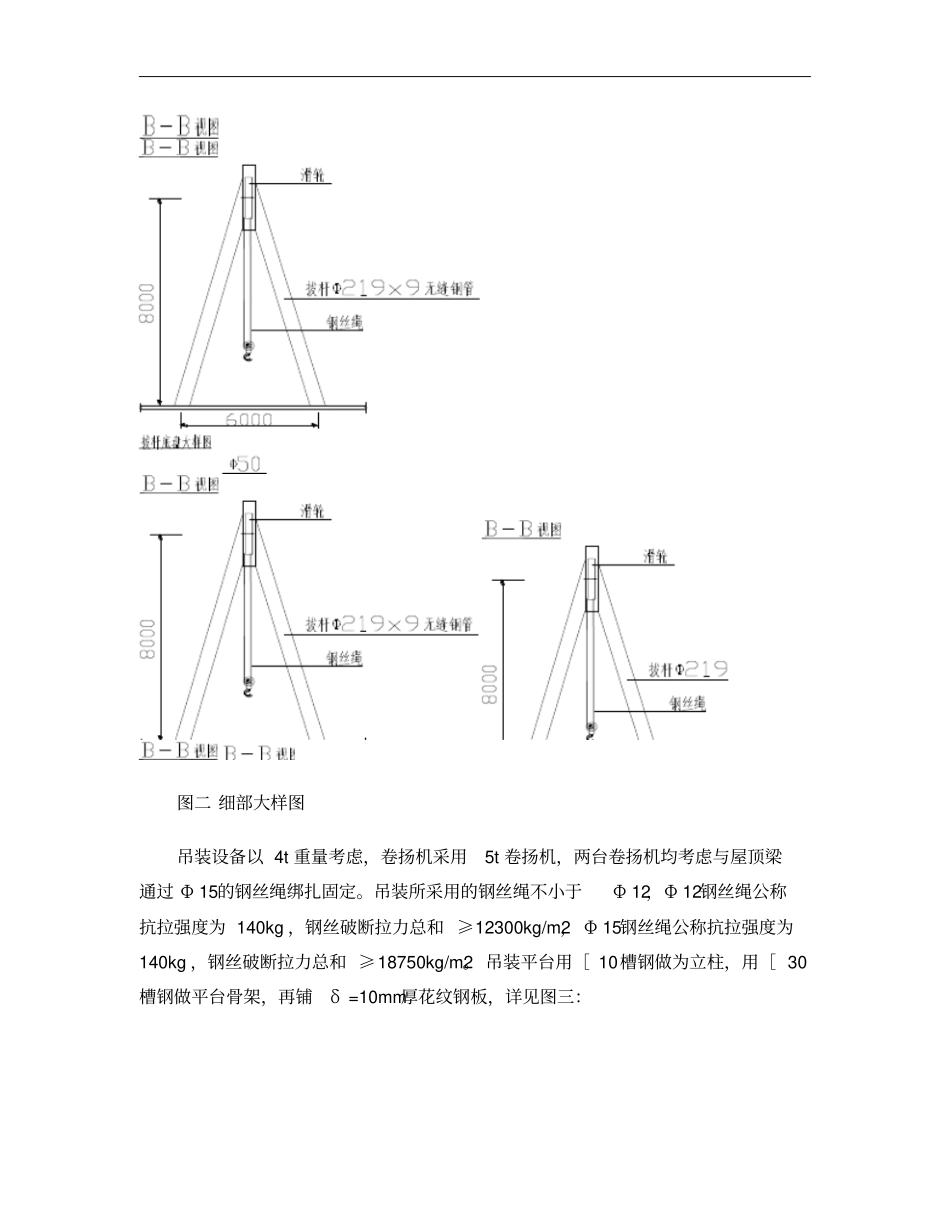

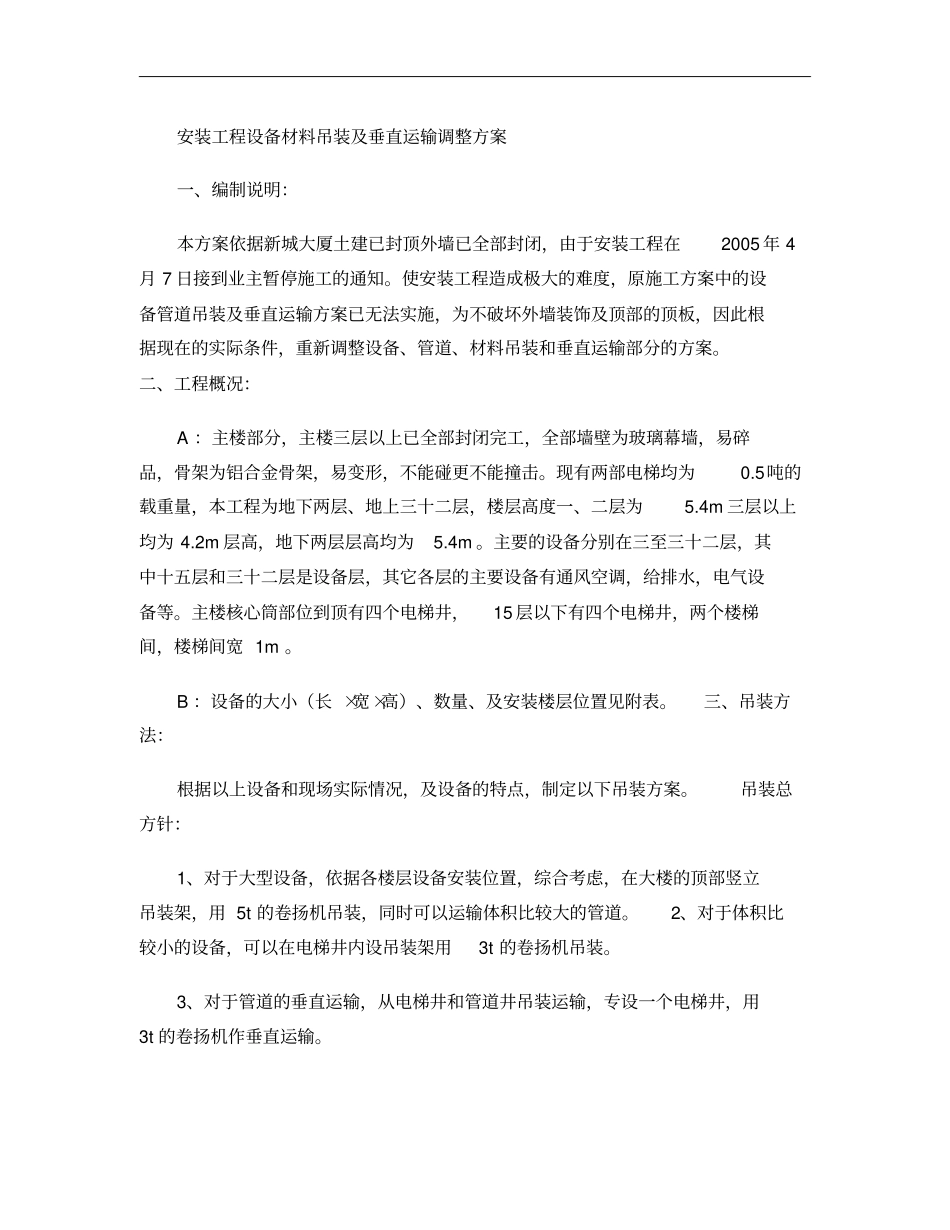

安装工程设备材料吊装及垂直运输调整方案一、编制说明：本方案依据新城大厦土建已封顶外墙已全部封闭，由于安装工程在2005年4月7日接到业主暂停施工的通知。使安装工程造成极大的难度，原施工方案中的设备管道吊装及垂直运输方案已无法实施，为不破坏外墙装饰及顶部的顶板，因此根据现在的实际条件，重新调整设备、管道、材料吊装和垂直运输部分的方案。二、工程概况：A：主楼部分，主楼三层以上已全部封闭完工，全部墙壁为玻璃幕墙，易碎品，骨架为铝合金骨架，易变形，不能碰更不能撞击。现有两部电梯均为0.5吨的载重量，本工程为地下两层、地上三十二层，楼层高度一、二层为5.4m三层以上均为4.2m层高，地下两层层高均为5.4m。主要的设备分别在三至三十二层，其中十五层和三十二层是设备层，其它各层的主要设备有通风空调，给排水，电气设备等。主楼核心筒部位到顶有四个电梯井，15层以下有四个电梯井，两个楼梯间，楼梯间宽1m。B：设备的大小（长×宽×高）、数量、及安装楼层位置见附表。三、吊装方法：根据以上设备和现场实际情况，及设备的特点，制定以下吊装方案。吊装总方针：1、对于大型设备，依据各楼层设备安装位置，综合考虑，在大楼的顶部竖立吊装架，用5t的卷扬机吊装，同时可以运输体积比较大的管道。2、对于体积比较小的设备，可以在电梯井内设吊装架用3t的卷扬机吊装。3、对于管道的垂直运输，从电梯井和管道井吊装运输，专设一个电梯井，用3t的卷扬机作垂直运输。4、设备进入楼层采用加工上料平台，每层楼设一个进设备口（请业主与幕墙单位协调解决）。5、设备吊装时均使用托盘吊装，托盘形式统一，大小规格根据所设置位置、吊装的设备几何外形确定，托盘大样图见图五。吊装方案：1、在大楼的顶部设置吊装架对于大型设备，依据各楼层设备安装位置，综合考虑，在大楼的顶部竖立吊装架，采用5t的卷扬机吊装，考虑卷扬机使用频率，特设置两台卷扬机。如下图所示：图二细部大样图吊装设备以4t重量考虑，卷扬机采用5t卷扬机，两台卷扬机均考虑与屋顶梁通过Φ15的钢丝绳绑扎固定。吊装所采用的钢丝绳不小于Φ12，Φ12钢丝绳公称抗拉强度为140kg，钢丝破断拉力总和≥12300kg/m2，Φ15钢丝绳公称抗拉强度为140kg，钢丝破断拉力总和≥18750kg/m2。吊装平台用［10槽钢做为立柱，用［30槽钢做平台骨架，再铺δ=10mm厚花纹钢板，详见图三：吊装平台平面图图三吊装平台大样图○1吊装防护吊装前应预先做好设备的防护工作，同时为了在吊装时不破坏玻璃幕墙，还应做好幕墙的防护工作。在设备吊装前，应先加工好设备吊装用的运物托盘；在吊装时先将设备放在托盘内，设备外表面用软质材料包住，做好保护，缆绳应扣在托盘上，且钢丝绳不得靠紧设备，实在避免不了时，应在钢丝绳与设备接触处用软木料垫起，确保设备吊装时不损坏设备本体。设备吊装时，为确保玻璃幕墙的安全，设备应用不少于三根缆风绳将设备分几个方向稳住，缆风绳选用不小于Φ25的粗麻绳或棕绳，确保吊装时稳步上升。吊装平台立面图○2吊装平台对于能够组装的设备尽可能要求厂家到现场组装，如确实不能组装，吊装时，需在每层楼设置一个设备进口。考虑到幕墙工程已基本完工，特提请业主协调，在进设备口处设置吊装平台。平台采用不小于30#槽钢制作，平台形式见图四所示：悬挑吊装平台大样图骨架上铺δ=10mm花纹钢板在砼柱上用［10槽钢做抱箍，再在砼柱外侧焊δ=10mm钢板，槽钢与抱箍焊接，成上图形式，平台上面用Φ12钢丝绳拉住。2、电梯井内设置吊装架对于体积较小的小型设备，在电梯井内设置吊装架，用3t的卷扬机吊装。吊装架采用30#槽钢加工，用不小于Φ16的膨胀螺栓固定在电梯井壁的剪力墙上，固定牢固，安装好卷扬机。设备吊装前应预先加工好吊蓝，吊装时将设备滚滑到吊蓝内，并将设备与吊蓝固定在一起，以免吊装时滑落，固定好后，经检查无误方可吊装。本方案中，设备吊装时是在吊蓝内的，缆绳要尽可能不与设备接触，图四楼层吊装进设备平台及进设备口避免不了时，采用软木料衬垫，做好吊装时设备的防护工作，特别是设备的接管，严禁缆绳与其接触。如图五：运物托盘平面图运物托盘立面图3、管道吊装：○1在原...
