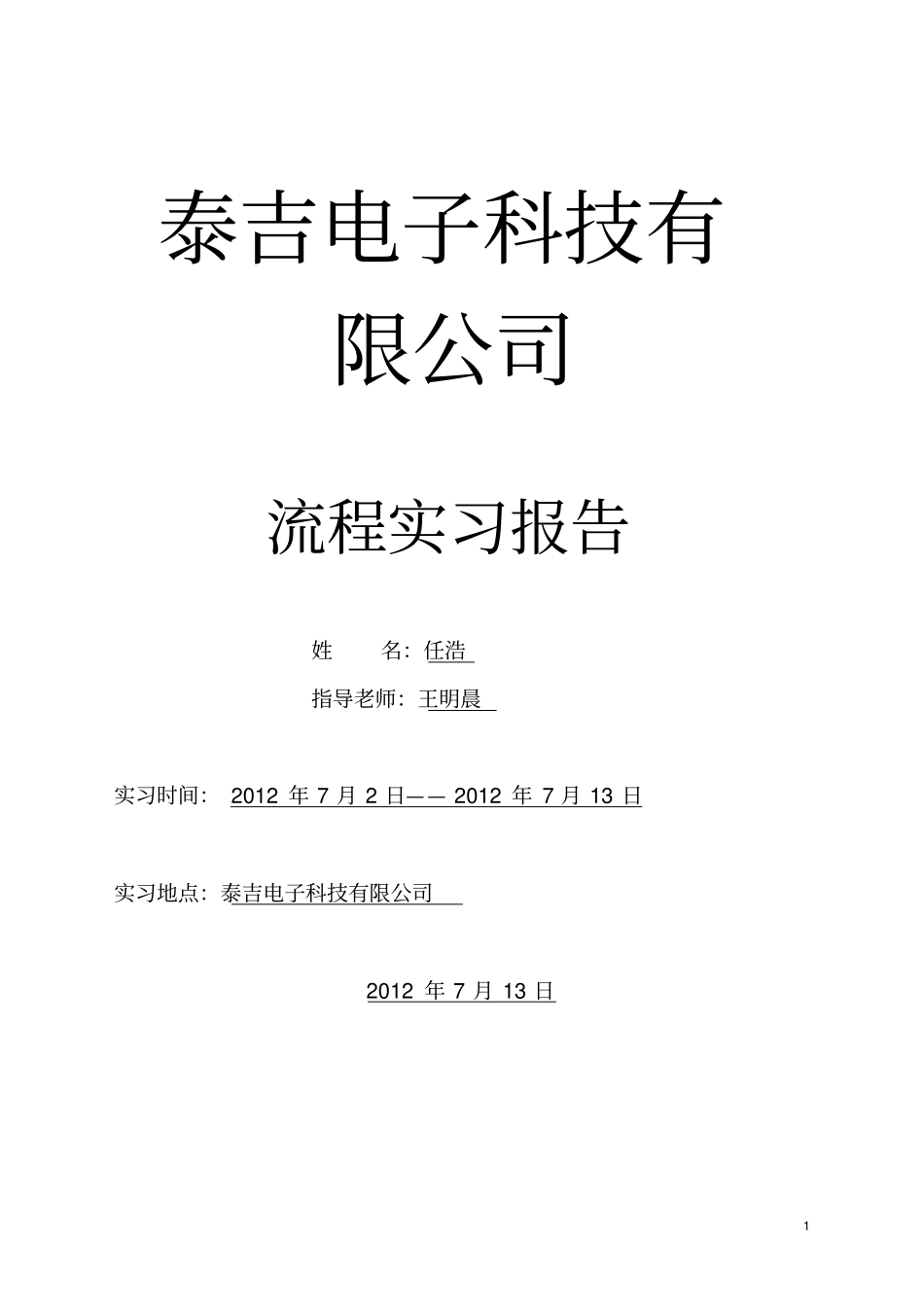

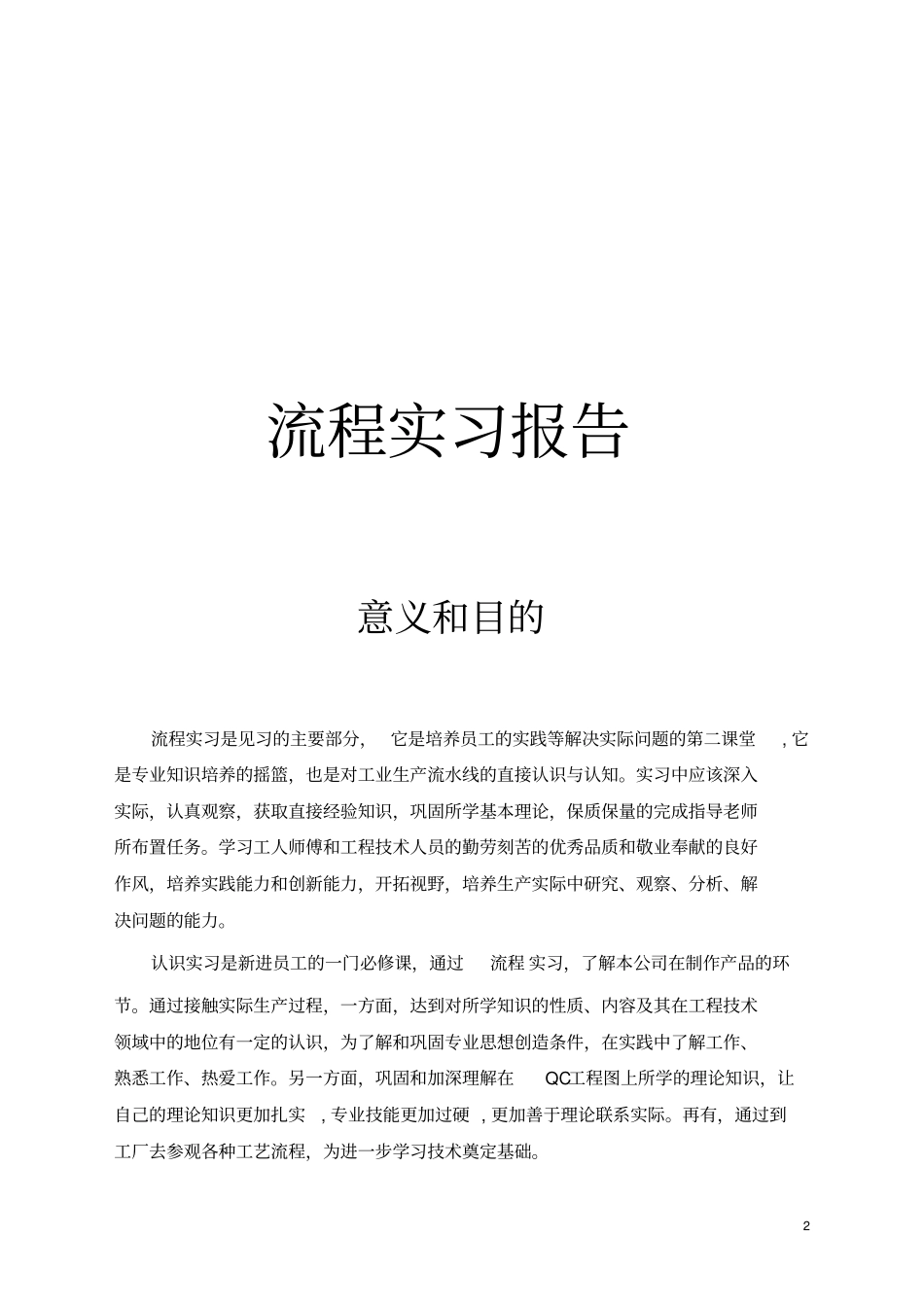

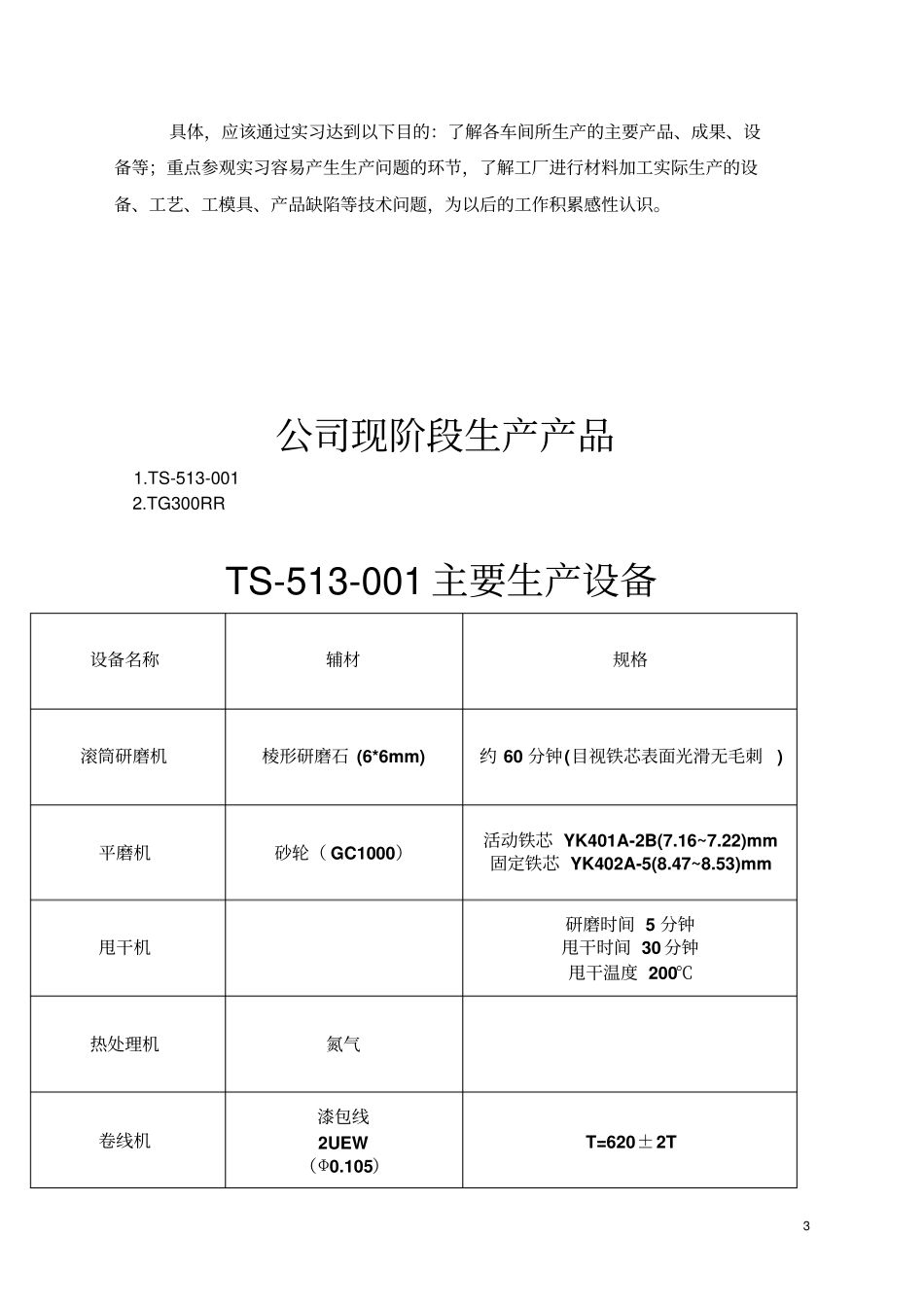

1泰吉电子科技有限公司流程实习报告姓名：任浩指导老师：王明晨实习时间：2012年7月2日——2012年7月13日实习地点：泰吉电子科技有限公司2012年7月13日2流程实习报告意义和目的流程实习是见习的主要部分，它是培养员工的实践等解决实际问题的第二课堂,它是专业知识培养的摇篮，也是对工业生产流水线的直接认识与认知。实习中应该深入实际，认真观察，获取直接经验知识，巩固所学基本理论，保质保量的完成指导老师所布置任务。学习工人师傅和工程技术人员的勤劳刻苦的优秀品质和敬业奉献的良好作风，培养实践能力和创新能力，开拓视野，培养生产实际中研究、观察、分析、解决问题的能力。认识实习是新进员工的一门必修课，通过流程实习，了解本公司在制作产品的环节。通过接触实际生产过程，一方面，达到对所学知识的性质、内容及其在工程技术领域中的地位有一定的认识，为了解和巩固专业思想创造条件，在实践中了解工作、熟悉工作、热爱工作。另一方面，巩固和加深理解在QC工程图上所学的理论知识，让自己的理论知识更加扎实,专业技能更加过硬,更加善于理论联系实际。再有，通过到工厂去参观各种工艺流程，为进一步学习技术奠定基础。3具体，应该通过实习达到以下目的：了解各车间所生产的主要产品、成果、设备等；重点参观实习容易产生生产问题的环节，了解工厂进行材料加工实际生产的设备、工艺、工模具、产品缺陷等技术问题，为以后的工作积累感性认识。公司现阶段生产产品1.TS-513-0012.TG300RRTS-513-001主要生产设备设备名称辅材规格滚筒研磨机棱形研磨石(6*6mm)约60分钟(目视铁芯表面光滑无毛刺)平磨机砂轮（GC1000）活动铁芯YK401A-2B(7.16~7.22)mm固定铁芯YK402A-5(8.47~8.53)mm甩干机研磨时间5分钟甩干时间30分钟甩干温度200℃热处理机氮气卷线机漆包线2UEW（Φ0.105）T=620±2T4焊炉助焊剂NO.48M稀释剂6200锡条M705卷线张力30g~40g焊接温度400~420℃焊接高度(溜一圈未焊,留二圈可以接受,留撒暖不可)压紧机缝隙大不可,变形不可数显卡尺15.63mm~15.78mm显微镜拉力计5.0N电烙铁锡丝M705(Φ0.6)红引线(LW400)白引线(LW401)350℃~370℃拉力计电压表DC5.0VMax工程控制4.8VDC5.0Max负载0.49N导通计蜂鸣器响为良品TS-513-001工艺流程滚筒研磨作业步骤:先把治具中放入一定数量的石子,再把没有研磨过的铁芯放入,后用石子加满(加入铁芯数为2袋),加入水直至没用空间后放入研磨机内研磨.5注意事项:工装安装时一定要扣紧.上紧螺栓.平磨作业步骤:1.将要研磨的铁芯放入干净的治具中,用气动压紧机压紧,后用六角锥将螺丝拧紧.2.将研磨机瓷台面清洗干净,把装好铁芯的治具均匀的排布在平面研磨机上.3.调节砂轮的位置,使砂轮与铁芯表面轻微接触,后固定好进刀轮盘.同时确定机器的总进刀量.4.启动机器之前必须先确定砂轮位置.使旋臂充分夹紧.5.将治具吸磁吸紧,启动水泵给水,开启主轴回转开关,接着开启磁盘回转开关.6.待机器研磨到指定位置时,,按下主轴回转停止开关和磁台回转停止开关.取出治具上的铁芯进行寸法检查.7.研磨到合格位置后,将沙盘位置升高,停机,拉开砂轮,关闭水泵,取出全部研磨治具.将螺丝松开,用夹子从治具中取出铁芯放入托盘并浸泡防锈液.注意事项:1.每次作业前要清洁治具磁台表面.2.机器在开动状态时,手不要摸砂轮.3.平磨治具工作中每两小时吹治依次,七日清洗一次,十五日测定依次基准值精度.实习时的问题:铁心装入时没有正反,一个槽内放3颗铁芯,放好压紧,放在气动压紧机上上紧螺丝.操作机时器注意把手压伤.防锈二次滚筒研磨甩干6热处理电镀(外协)卷线作业步骤:1.开机按键顺序:电源开关→POWERON→PRG→SET键→输入机种名→END→MSNU键→MAINAIRON→INI键→等INI键灯灭后按下AUTO键→ICYCLE键切换到AUTO键→START.2.按方向插骨架到卷芯上.3.按方向放工装到机器轨道上.4.待卷线机自动绕好线后拔下完成品,良品放入包装盒,不良品放入不良品盒.同时进入下轮卷线.5.关机按键顺序:AUTO到ICYCLE→MANU→POWEROFF→OFF.注意事项:1.骨架的插入方向不能错.2.骨架不能有破损,且要插入到位.3.未入端子或端子没入到位的不可卷线.4.不可卷线松,卷线凌乱.5.卷线中出现问题要及时反映,卷线治具要...
