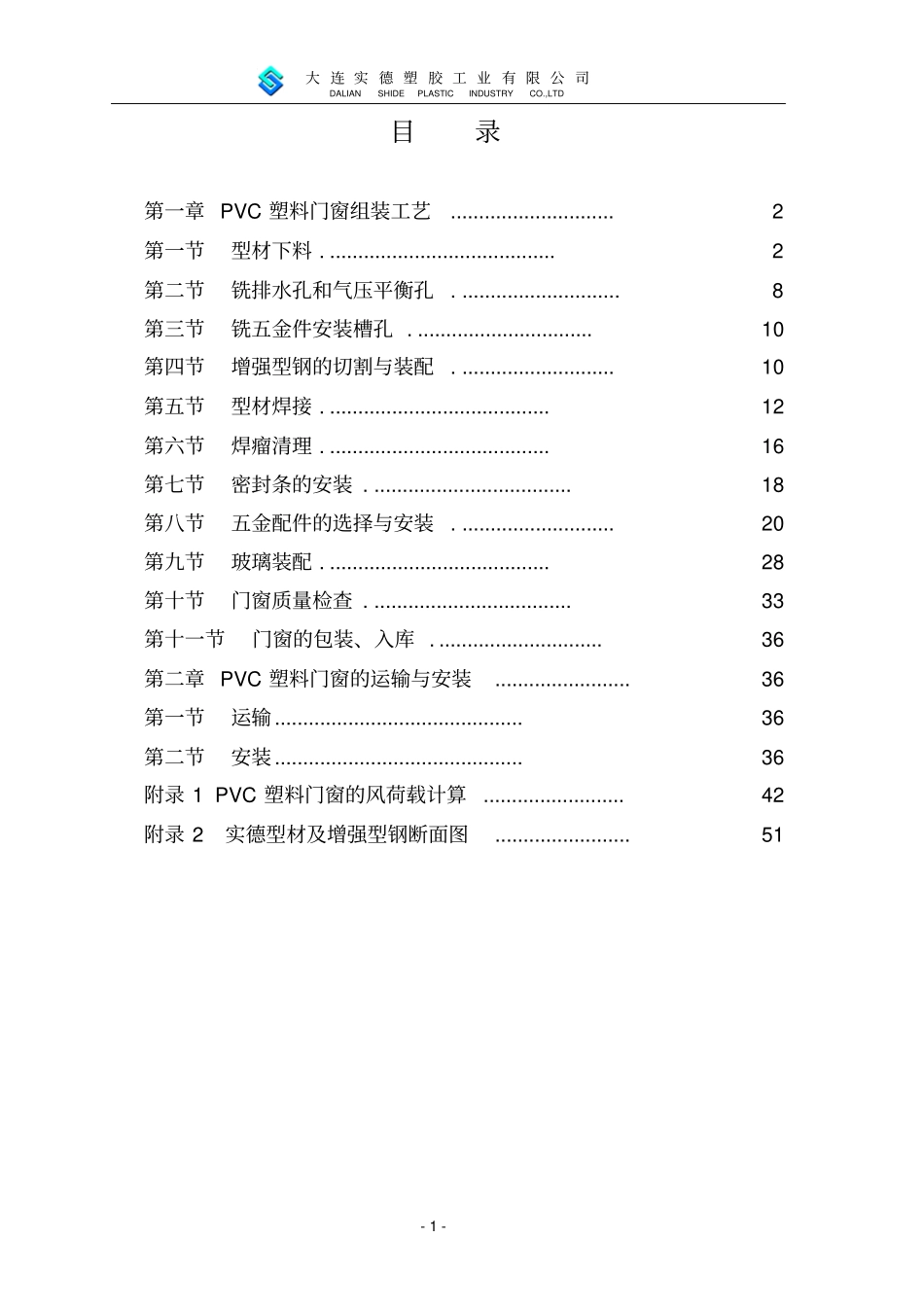

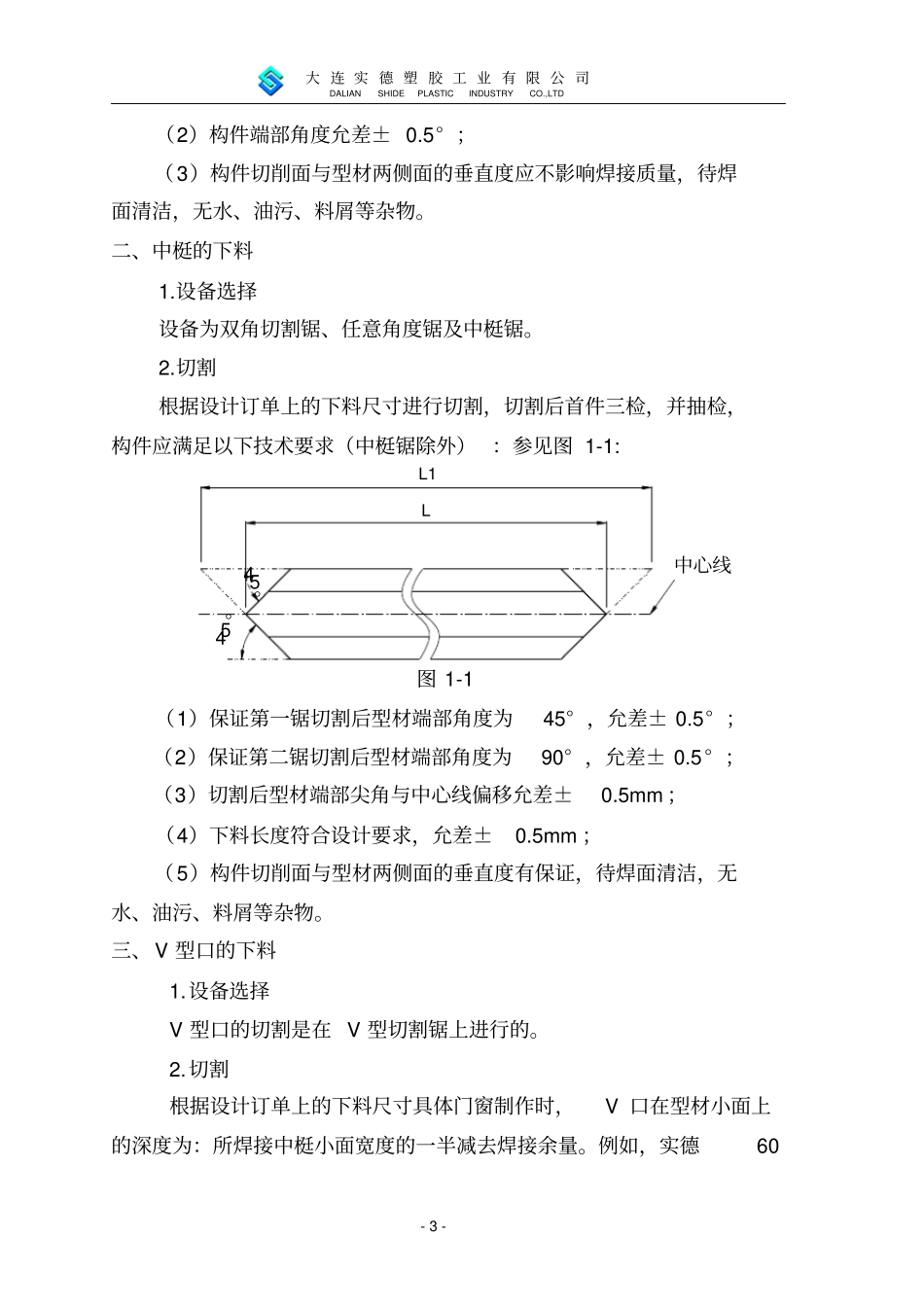

大连实德塑胶工业有限公司DALIANSHIDEPLASTICINDUSTRYCO.,LTD-1-目录第一章PVC塑料门窗组装工艺.............................2第一节型材下料.........................................2第二节铣排水孔和气压平衡孔.............................8第三节铣五金件安装槽孔................................10第四节增强型钢的切割与装配............................10第五节型材焊接........................................12第六节焊瘤清理........................................16第七节密封条的安装....................................18第八节五金配件的选择与安装............................20第九节玻璃装配........................................28第十节门窗质量检查....................................33第十一节门窗的包装、入库..............................36第二章PVC塑料门窗的运输与安装........................36第一节运输............................................36第二节安装............................................36附录1PVC塑料门窗的风荷载计算.........................42附录2实德型材及增强型钢断面图........................51大连实德塑胶工业有限公司DALIANSHIDEPLASTICINDUSTRYCO.,LTD-2-第一章PVC塑料门窗组装工艺第一节型材下料在塑料门窗制作过程中，第一步工序是型材的下料，下料精度对门窗的质量有重要的影响。为保证门窗良好的使用性能，在下料工序中，要严格按规范操作。应保证所选型材为合格品，型材的外观及尺寸满足标准要求。一、下料尺寸依据：1.设计图纸2.订单要求3.洞口尺寸二、框、扇的下料1.设备（1）型材下料设备主要是双角切割锯和任意角度锯。（2）根据设备使用说明书制定科学的操作规范，并严格执行。2.切割开始切割时，根据下料依据和工艺要求确定下料尺寸，要注意机器本身切割长度是否含有焊接余量。如果含有，切割时可以不用考虑焊接余量，直接按照构件尺寸进行切割；如果不含，切割尺寸为构件原尺寸加上两端焊接余量（一般单端焊接余量为3mm）。例如，所制作固定窗的尺寸为1200mm×1500mm，机器本身切割长度不含有焊接余量，框下料长度如下：1200+3X2=1206mm⋯⋯2根；1500+3X2=1506mm⋯⋯2根。切割过程中，应保证锯片和工作台清洁，无水、油污、灰尘等杂物，以免影响后续工序的进行。切割后，做到首件三检，并抽检。所有构件必须满足以下技术要求：（1）构件长度允差±0.5mm；大连实德塑胶工业有限公司DALIANSHIDEPLASTICINDUSTRYCO.,LTD-3-（2）构件端部角度允差±0.5°；（3）构件切削面与型材两侧面的垂直度应不影响焊接质量，待焊面清洁，无水、油污、料屑等杂物。二、中梃的下料1.设备选择设备为双角切割锯、任意角度锯及中梃锯。2.切割根据设计订单上的下料尺寸进行切割，切割后首件三检，并抽检，构件应满足以下技术要求（中梃锯除外）：参见图1-1:图1-1（1）保证第一锯切割后型材端部角度为45°，允差±0.5°；（2）保证第二锯切割后型材端部角度为90°，允差±0.5°；（3）切割后型材端部尖角与中心线偏移允差±0.5mm；（4）下料长度符合设计要求，允差±0.5mm；（5）构件切削面与型材两侧面的垂直度有保证，待焊面清洁，无水、油污、料屑等杂物。三、V型口的下料1.设备选择V型口的切割是在V型切割锯上进行的。2.切割根据设计订单上的下料尺寸具体门窗制作时，V口在型材小面上的深度为：所焊接中梃小面宽度的一半减去焊接余量。例如，实德60L1L45°45°中心线大连实德塑胶工业有限公司DALIANSHIDEPLASTICINDUSTRYCO.,LTD-4-系列型材与SE76焊接时，其V口在BR60小面上的深度为36/2-3=15mm。V型口切割如图1-2所示。图1-2切割后，首件三检，并抽检。所有构件切割后必须满足以下技术要求：（1）切割后V口角度允差±0.3°；（2）切割后V口深度允差±0.5mm；（3）构件切削面与型材两侧面的垂直度有保证，待焊面清洁，无水、油污、料屑等杂物。四、门窗的下料计算门窗的下料计算，主要考虑门窗的原始尺寸和框、扇之间的搭接尺寸以及构件焊接时的消耗余量，然后根据框和扇之间的配合关系推算...
