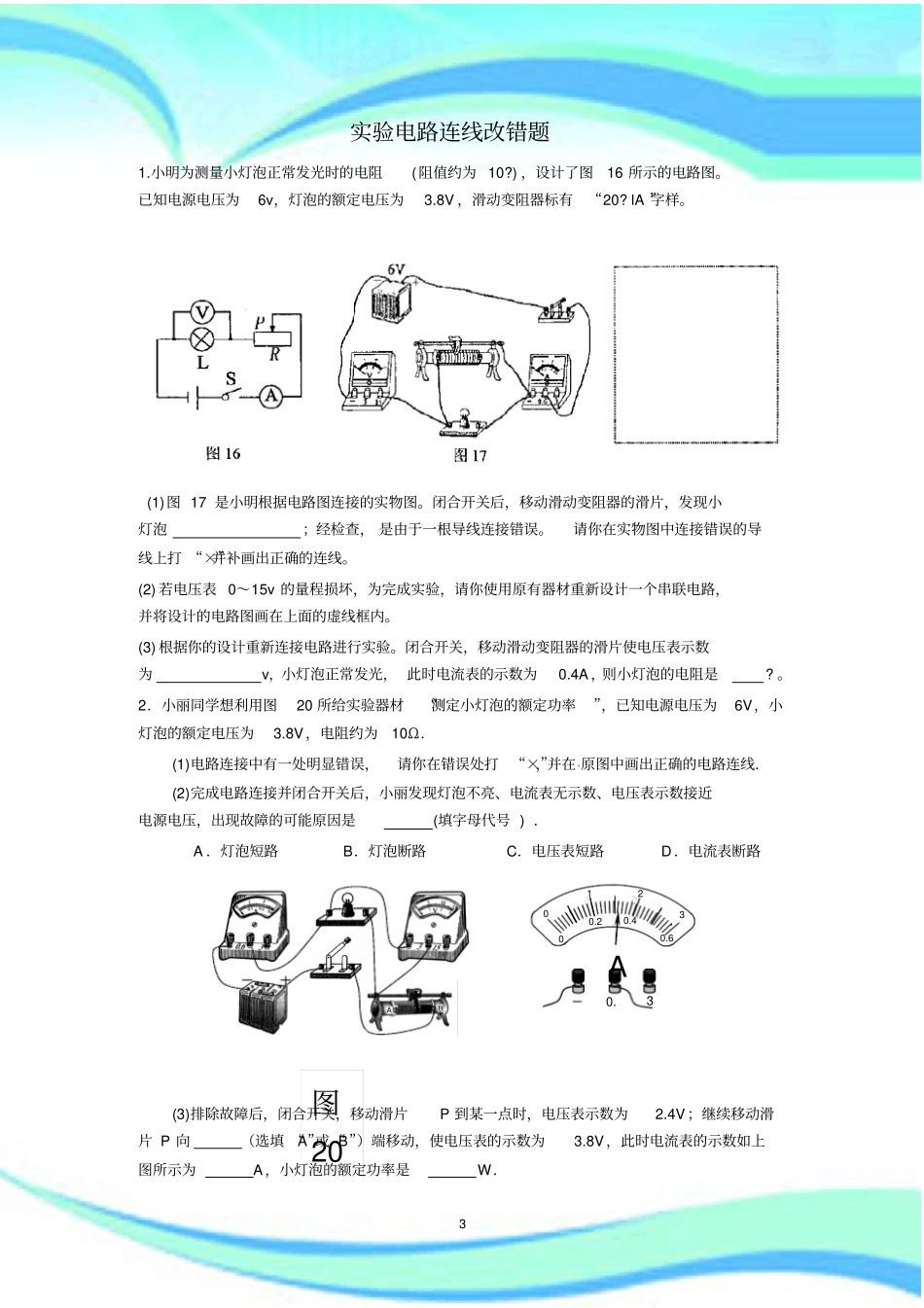

实物电路连线改错题2————————————————————————————————作者：————————————————————————————————日期：3实验电路连线改错题1.小明为测量小灯泡正常发光时的电阻(阻值约为10?)，设计了图16所示的电路图。已知电源电压为6v，灯泡的额定电压为3.8V，滑动变阻器标有“20?lA”字样。(1)图17是小明根据电路图连接的实物图。闭合开关后，移动滑动变阻器的滑片，发现小灯泡；经检查，是由于一根导线连接错误。请你在实物图中连接错误的导线上打“×”并补画出正确的连线。(2)若电压表0～15v的量程损坏，为完成实验，请你使用原有器材重新设计一个串联电路，并将设计的电路图画在上面的虚线框内。(3)根据你的设计重新连接电路进行实验。闭合开关，移动滑动变阻器的滑片使电压表示数为v，小灯泡正常发光，此时电流表的示数为0.4A，则小灯泡的电阻是?。2．小丽同学想利用图20所给实验器材“测定小灯泡的额定功率”，已知电源电压为6V，小灯泡的额定电压为3.8V，电阻约为10Ω．(1)电路连接中有一处明显错误，请你在错误处打“×”，并在原图中画出正确的电路连线．(2)完成电路连接并闭合开关后，小丽发现灯泡不亮、电流表无示数、电压表示数接近电源电压，出现故障的可能原因是(填字母代号)．A．灯泡短路B．灯泡断路C．电压表短路D．电流表断路(3)排除故障后，闭合开关，移动滑片P到某一点时，电压表示数为2.4V；继续移动滑片P向（选填“A”或“B”）端移动，使电压表的示数为3.8V，此时电流表的示数如上图所示为A，小灯泡的额定功率是W．012300.20.40.6A0.3AB图2043.为“探究电流与电压、电阻的关系”，现有器材：电源（电压恒为4.5V），电流表、电压表各一只，开关一个，三个定值电阻（5Ω、10Ω、15Ω），两只滑动变阻器（20Ω2A、50Ω1A），导线若干。（1）图乙是小明根据电路图连接的实物图．经检查是由于一根导线连接错误．请你在图乙中连接错误的导线上打“×”并补画出正确的连线．（2）小明按图甲正确连接电路后，闭合开关，发现电压表指针超过量程。小明操作中的错误是。（3）小明改正错误后继续实验，通过改变定值电阻R两端的电压，测得电流、电压的值如表一。问：小明的实验是为“探究导体中的电流与的关系”；小明实验时选择的是Ω的电阻。表一表二电压U/V1.21.62.02.42.8电阻R/Ω51015电流I/A0.120.160.200.240.28电流I/A0.300.150.10（4）小红在探究导体中的电流与导体电阻的关系时，先将5Ω的电阻连入电路中，闭合开关，移动滑片，使与电阻并联的电压表的示数为1.5V，并记下电流值；再分别改接10Ω、15Ω的电阻，重复上述实验，得到了表二中的实验数据。问：实验中，小红多次移动变阻器滑片的目的是；小红实验时选择的变阻器规格是。4．某同学想测量手电筒上小灯泡正常工作时的电阻，在拆装手电筒时，发现手电筒的小灯泡上标有“3.8V”的字样，图中甲为他所连的实验电路．（1）电池盒中至少有__________节干电池；（2）经检查发现电路接线有错误，请在他接错的导线上打上“×”，并改正；（3）按正确的操作测得的数据如下表：由上表数据可以得出小灯泡正常工作时的电阻为Ω；而表中计算出三个电压下小灯泡的电阻不相等，你认为可能的原因是．55.在一次测量小灯泡额定功率的实验中，聪明而粗心的小刚连接了如图(a)所示的电路。同组的小明发现电路连接有错．问：（1）如果闭合图示电路中的开关，电压表的读数约为V，电流表的读数约为A，小灯泡发光情况为．（正常发光/可以发光/亮度较暗/不发光）（2）小明主张拆了以后重新连接，可是时间来不及了，小刚眼珠一转，在图示电路中只改变了某根导线一端的接点位置，电路就能测量小灯泡额定功率．在图(a)中画出小刚改动的那条导线．（3）小灯泡上标有“2.5V”字样（灯泡额定功率约为1W），则实验时，在闭合开关S之前应该．闭合开关后，发现电压表示数如图(b)所示，则应该将滑动变阻器的滑片P向移动（左/右），将电压表的示数调整到V．如果此时电流表的示数如图(c)所示，则该小灯泡的额定功率是W，该小灯泡的电阻是__________Ω．6．在做“测量小灯泡的电功率”实验时...
