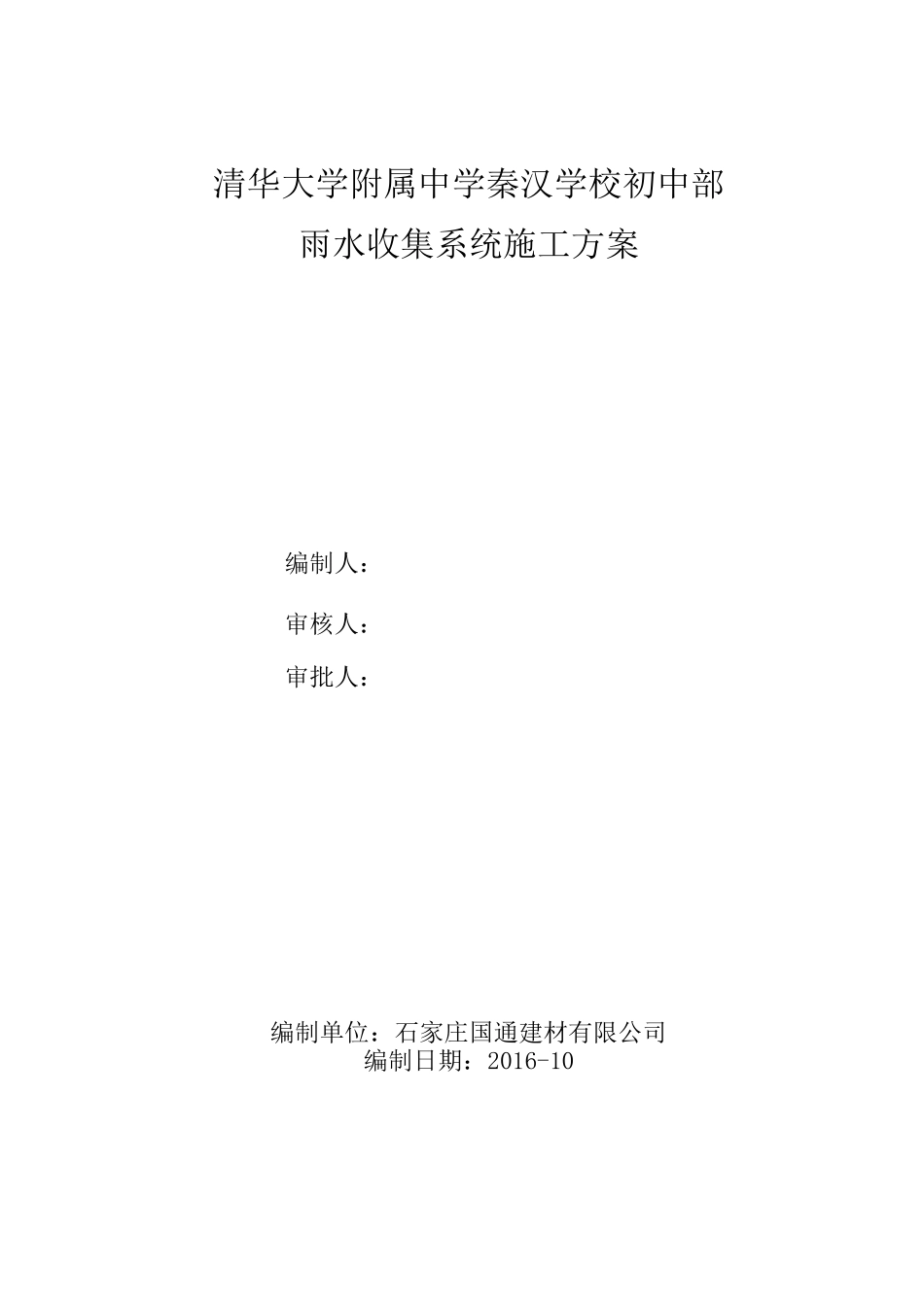

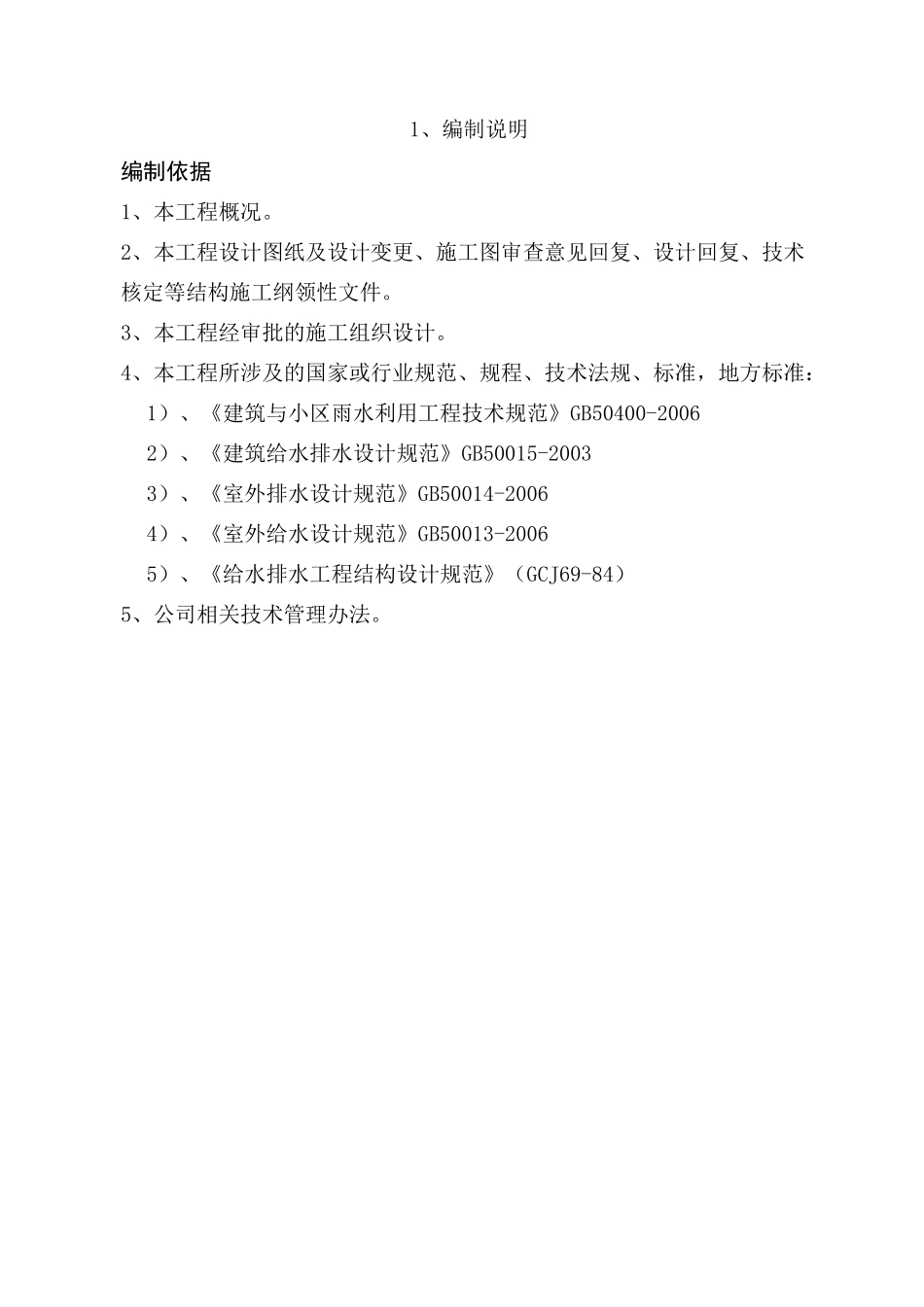

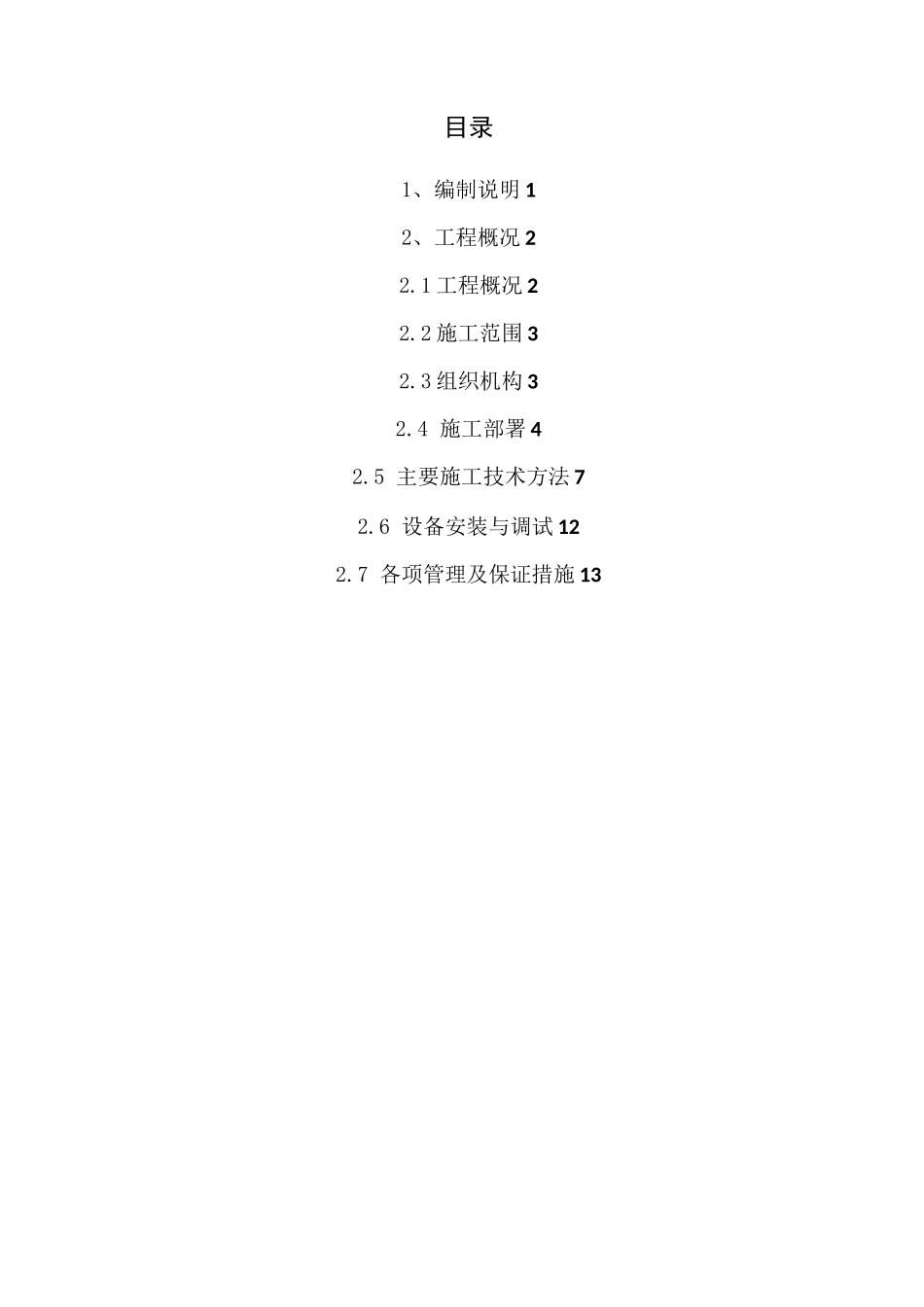

清华大学附属中学秦汉学校初中部雨水收集系统施工方案编制人：审核人：审批人：编制单位：石家庄国通建材有限公司编制日期：2016-10目录1、编制说明12、工程概况22.1工程概况22.2施工范围32.3组织机构32.4施工部署42.5主要施工技术方法72.6设备安装与调试122.7各项管理及保证措施131、编制说明编制依据1、本工程概况。2、本工程设计图纸及设计变更、施工图审查意见回复、设计回复、技术核定等结构施工纲领性文件。3、本工程经审批的施工组织设计。4、本工程所涉及的国家或行业规范、规程、技术法规、标准，地方标准：1）、《建筑与小区雨水利用工程技术规范》GB50400-20062）、《建筑给水排水设计规范》GB50015-20033）、《室外排水设计规范》GB50014-20064）、《室外给水设计规范》GB50013-20065）、《给水排水工程结构设计规范》（GCJ69-84）5、公司相关技术管理办法。2、工程概况2.1工程概况秦汉新城清华大学附属中学（秦汉学校初中部）工程（以下简称本工程），建设地点位于陕西省西咸新区秦汉新城，兰池二路以北，兰池路以南，清华附中秦汉学校高中部以东，秦宫三路以西；由西安建筑科技大学建筑设计研究院进行施工图设计；建设单位为陕西省西咸新区秦汉新城开发建设集团有限责任公司。本工程依据招标文件要求计划工期340日历天，本工程要求达到的质量目标为符合国家GB50300-2001各项《建筑工程质量统一验收标准》。本项目收集利用项目范围内可收集的雨水，通过下垫面雨水排放收集系统进行收集，雨水经初期弃流、沉淀过滤、截污后进入PP模块组合式一体化雨水利用构筑物内。回用雨水主要用于绿化浇灌及道路冲洗。整个系统基础为混凝土整体垫层，雨水截污挂篮井规格为0700（井径）*300（进/出水口）内含不锈钢挂篮、雨水弃流井规格为0700（井径）*300（进/出水口）*110（弃流口），进水排污井、回用井使用UPVC管件组合式雨水检查井，其规格均为0600（井径）*3000（高度）。雨水进水过滤系统采用渗透过滤形式，减少树叶、石块及其它污染物进入系统可能性，过滤只依靠液面静压力完成，符合雨水回用处理简单这一原则、且出水水质优于规范要求雨水回用的水质标准。雨水处理后设计排污泵排污量为27m3/h且间断排泥，设计供水泵供水量为15m3/h。水池设置于室外绿地下方，具体位置见施工图。本项目设雨水收集池2座尺寸相同，各雨水水池7.8m*5.4m*12.88m约120m3,清水池3m*2.4m*1.44m约lOmh储水池骨架采用PP模块组合，每块单体尺寸为1200*600*480(h)，雨水池5层间【清水池3层】、层间、列间采用连接件互相连接。所有构筑物单元均在地面以下。A、雨水收集系统营造做法为：蓄积基坑基础开挖、基础垫层处理、铺300g土工布、铺1.0mm防渗膜、铺300g土工布、置放雨水模块、土工布包裹、河沙回填、回填土、种植营养土覆盖。B、主要工程量：详细材料数量见预算单C、施工难点分析1．雨季施工及地下水，本项目蓄水池开挖深度约6米，为节约施工成本，及施工进度正常，开挖施工需尽量选择连续10天无阴雨。在地下水位过高及天气不佳时做好抽排水或降水施工准备。2．由于开挖深度较大，需做好施工组织，边坡保护及防止塌陷，防止安全事故发生。3．严格按流程施工。以上各项，需重点分析，确保工程质量及施工进度。2.2施工范围由取水井(雨水检查井)开始至雨水回用接出管道结束。2.3组织机构2.3.1管理模式•实施项目经理责任制项目经理组织机构设置图如下项目经项目副经项目施工员安全员施工作业2.4施工部署项目部主要组成人员序号姓名职务备注1蒋勋项目经理2高阳施工员3王鹏质量贝4张乐安全员2.4.1施工目标A、质量目标达到客户满意，创优质环保专项质量标准。B、工期目标符合项目总体进度计划要求。C、职业健康安全施工目标尽最大限度降低现场噪声，施工污水排放前进行沉淀净化，材料外运无遗洒，废弃物分类堆放，回收可再利用的废弃物，最大限度节约能源资源。2.4.2施工区段的划分合理安排，分两段施工，土工布防水膜铺设、PP模块组装完成后紧急回填，回填完成后连接管道，调试运行。2.4.3施工顺序根据总体施工部署，平行组织施工。在施工顺序的划分上,严格按照施工流程施工。前期准备——现场放线开挖—...
