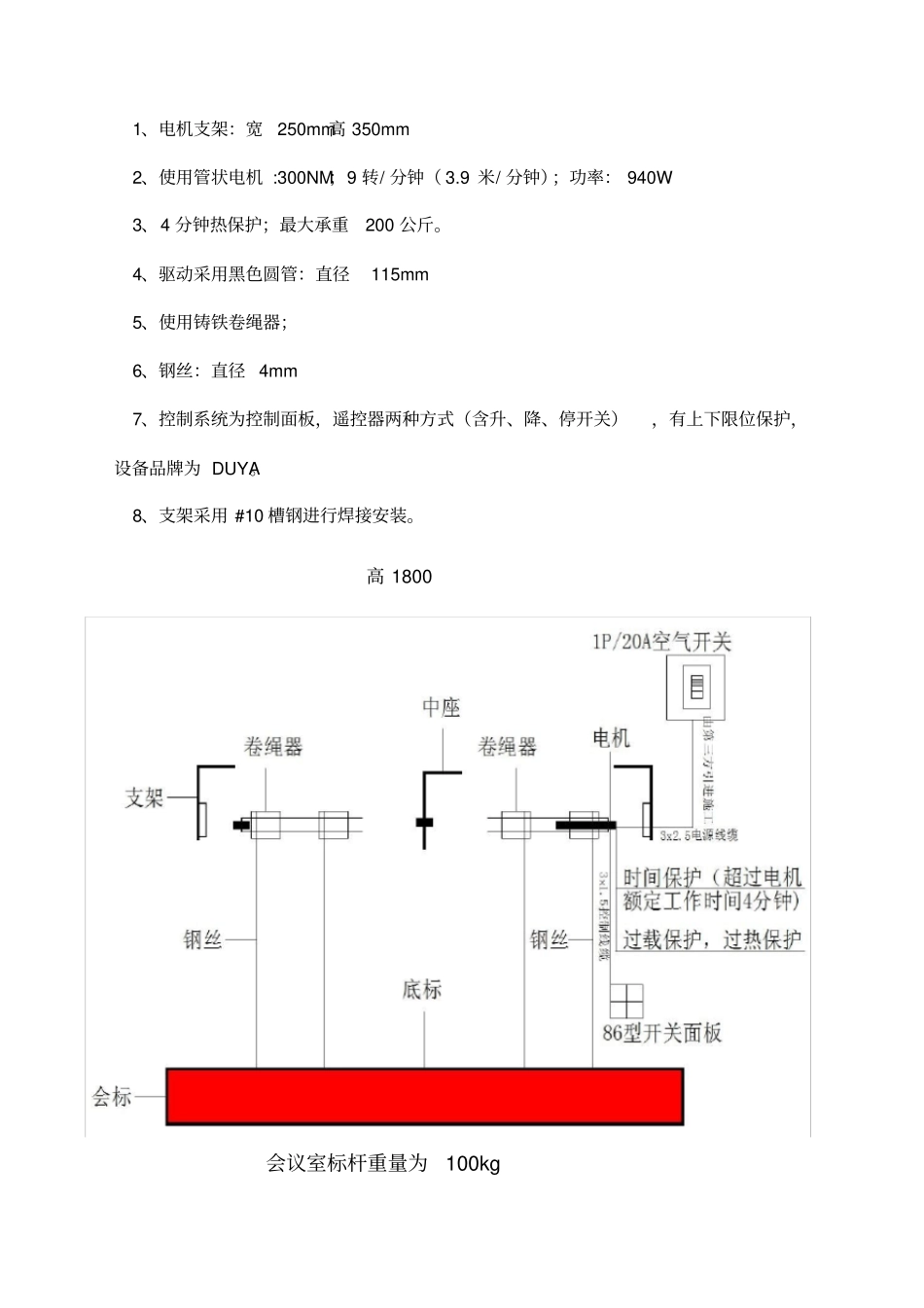

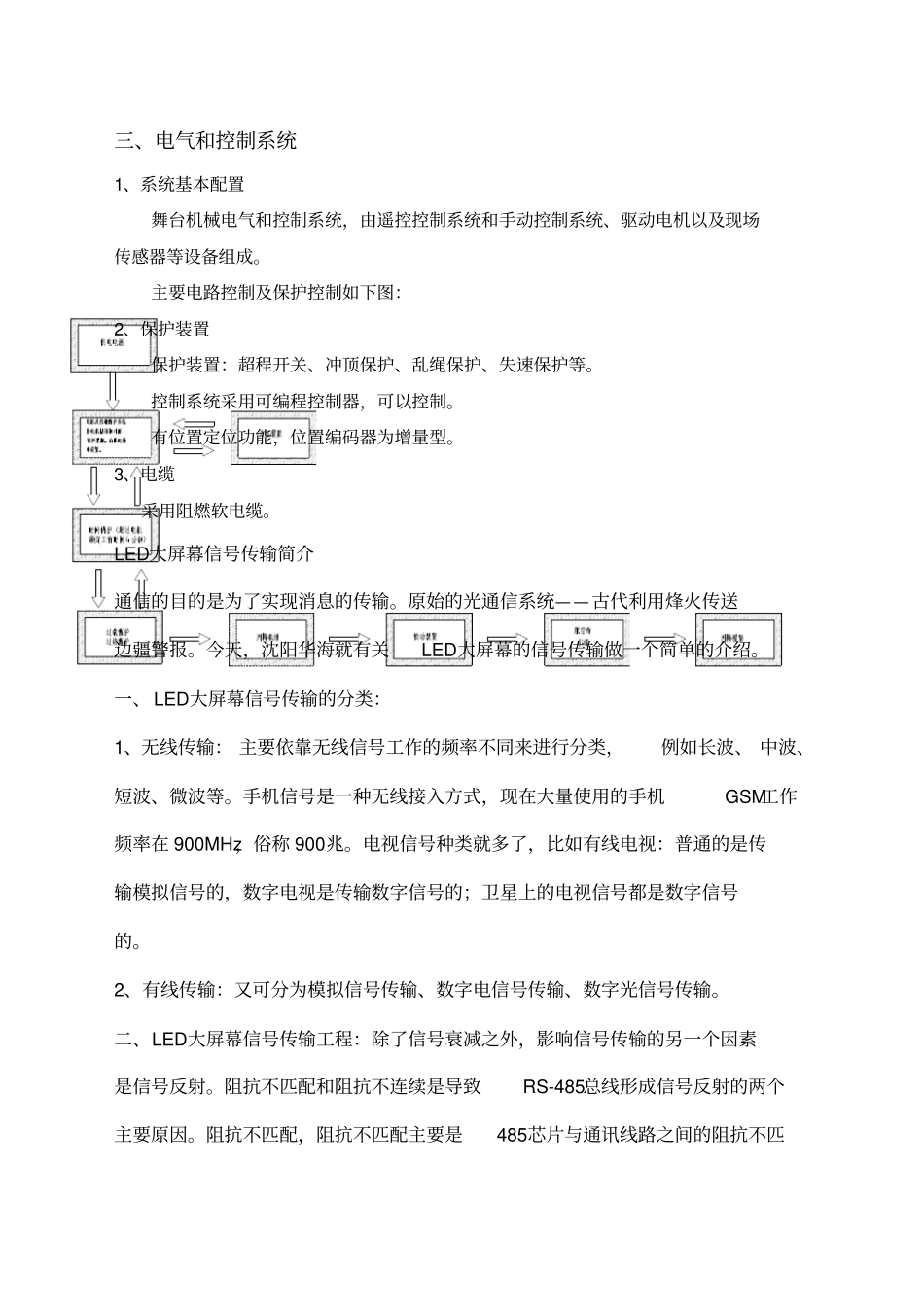

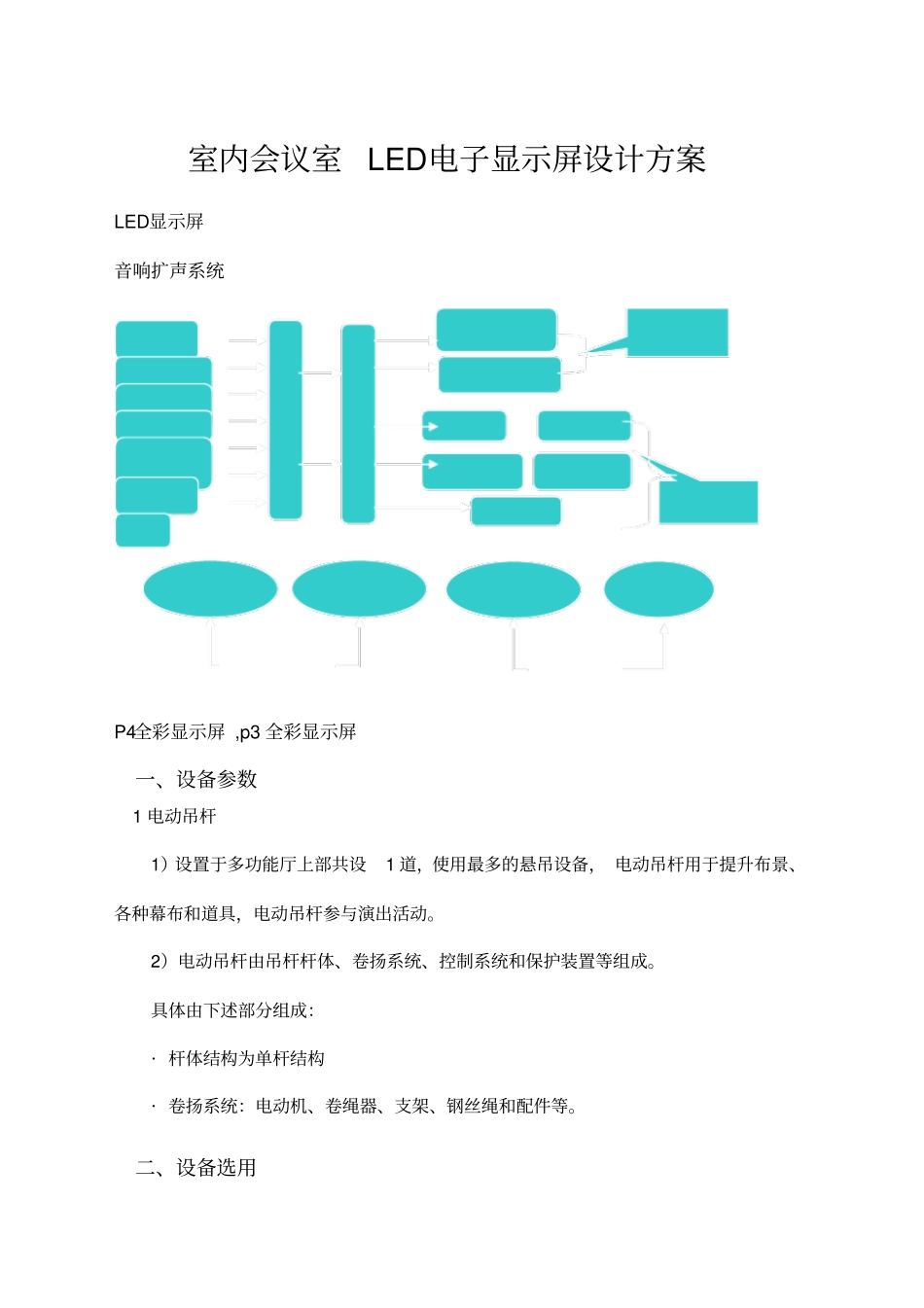

室内会议室LED电子显示屏设计方案LED显示屏音响扩声系统P4全彩显示屏,p3全彩显示屏一、设备参数1电动吊杆1）设置于多功能厅上部共设1道，使用最多的悬吊设备，电动吊杆用于提升布景、各种幕布和道具，电动吊杆参与演出活动。2）电动吊杆由吊杆杆体、卷扬系统、控制系统和保护装置等组成。具体由下述部分组成：·杆体结构为单杆结构·卷扬系统：电动机、卷绳器、支架、钢丝绳和配件等。二、设备选用1、电机支架：宽250mm高350mm2、使用管状电机:300NM；9转/分钟（3.9米/分钟）；功率：940W3、4分钟热保护；最大承重200公斤。4、驱动采用黑色圆管：直径115mm5、使用铸铁卷绳器；6、钢丝：直径4mm7、控制系统为控制面板，遥控器两种方式（含升、降、停开关），有上下限位保护，设备品牌为DUYA。8、支架采用#10槽钢进行焊接安装。高1800会议室标杆重量为100kg三、电气和控制系统1、系统基本配置舞台机械电气和控制系统，由遥控控制系统和手动控制系统、驱动电机以及现场传感器等设备组成。主要电路控制及保护控制如下图：2、保护装置保护装置：超程开关、冲顶保护、乱绳保护、失速保护等。控制系统采用可编程控制器，可以控制。有位置定位功能，位置编码器为增量型。3、电缆采用阻燃软电缆。LED大屏幕信号传输简介通信的目的是为了实现消息的传输。原始的光通信系统——古代利用烽火传送边疆警报。今天，沈阳华海就有关LED大屏幕的信号传输做一个简单的介绍。一、LED大屏幕信号传输的分类：1、无线传输：主要依靠无线信号工作的频率不同来进行分类，例如长波、中波、短波、微波等。手机信号是一种无线接入方式，现在大量使用的手机GSM工作频率在900MHz，俗称900兆。电视信号种类就多了，比如有线电视：普通的是传输模拟信号的，数字电视是传输数字信号的；卫星上的电视信号都是数字信号的。2、有线传输：又可分为模拟信号传输、数字电信号传输、数字光信号传输。二、LED大屏幕信号传输工程：除了信号衰减之外，影响信号传输的另一个因素是信号反射。阻抗不匹配和阻抗不连续是导致RS-485总线形成信号反射的两个主要原因。阻抗不匹配，阻抗不匹配主要是485芯片与通讯线路之间的阻抗不匹配。之所以引起反射是因为在通讯线路空闲时，整个通讯线路信号杂乱无章，一旦此类反射信号触发了485芯片输入端的比较器，就会产生错误的信号。我们通常的解决方法是将RS-485总线的A、B线加上一定阻值的偏置电阻，然后分别拉高和拉低，这样能够避免不可预知的杂乱信号。阻抗不连续，是与光从一种媒质进入另一种媒质时所引起的反射是相似的。信号在传输线末端突然遇到电缆阻抗很小，信号在这个地方就会引起反射。消除这种反射最常用的方法，是在电缆的末端跨接一个与电缆的特性阻抗同样大小的终端电阻。三、如何确保LED大屏幕信号传输的安全性能：我们可以制定简单可靠的RS-485通讯协议，当通讯距离较短，应用环境干扰小时，单向通讯就能实现项目功能，但是大部分应用环境并非都是这样此理想。于是，制定一套完善的通讯协议就显得尤为重要了。具体方法，将数据分包传输，通过将每包数据加上帧头和帧尾的方式将数据打包，其中帧尾留一个字节作为校验字节。下位机通过将自己计算的校验字节与上位机传输过来的校验字节作比较，从而给上位机发出指令，到底是重新发送刚刚那包数据还是接着下发下一包数据，就这样一包发完再发下一包，直至发完为止。通过这样一种校验重发机制，我们就可以减少出错的概率，使得通讯系统正常运行。总结：信号在传输过程中，随着距离的增大而减弱。所以，传输介质的选择则显得尤为重要。以上是有关LED大屏幕的信号传输的介绍。
