室内PVC塑料排水管道安装VIP免费

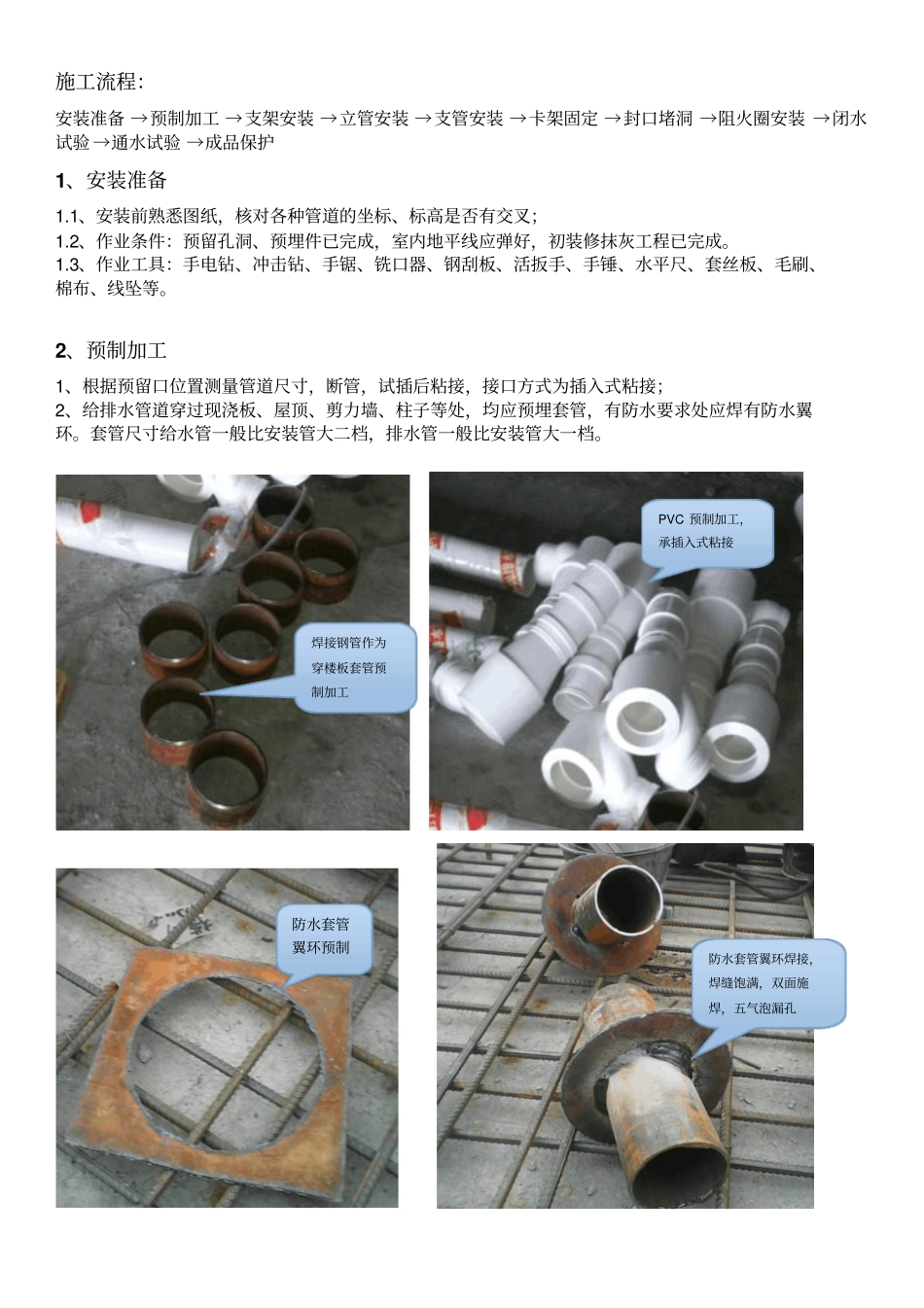

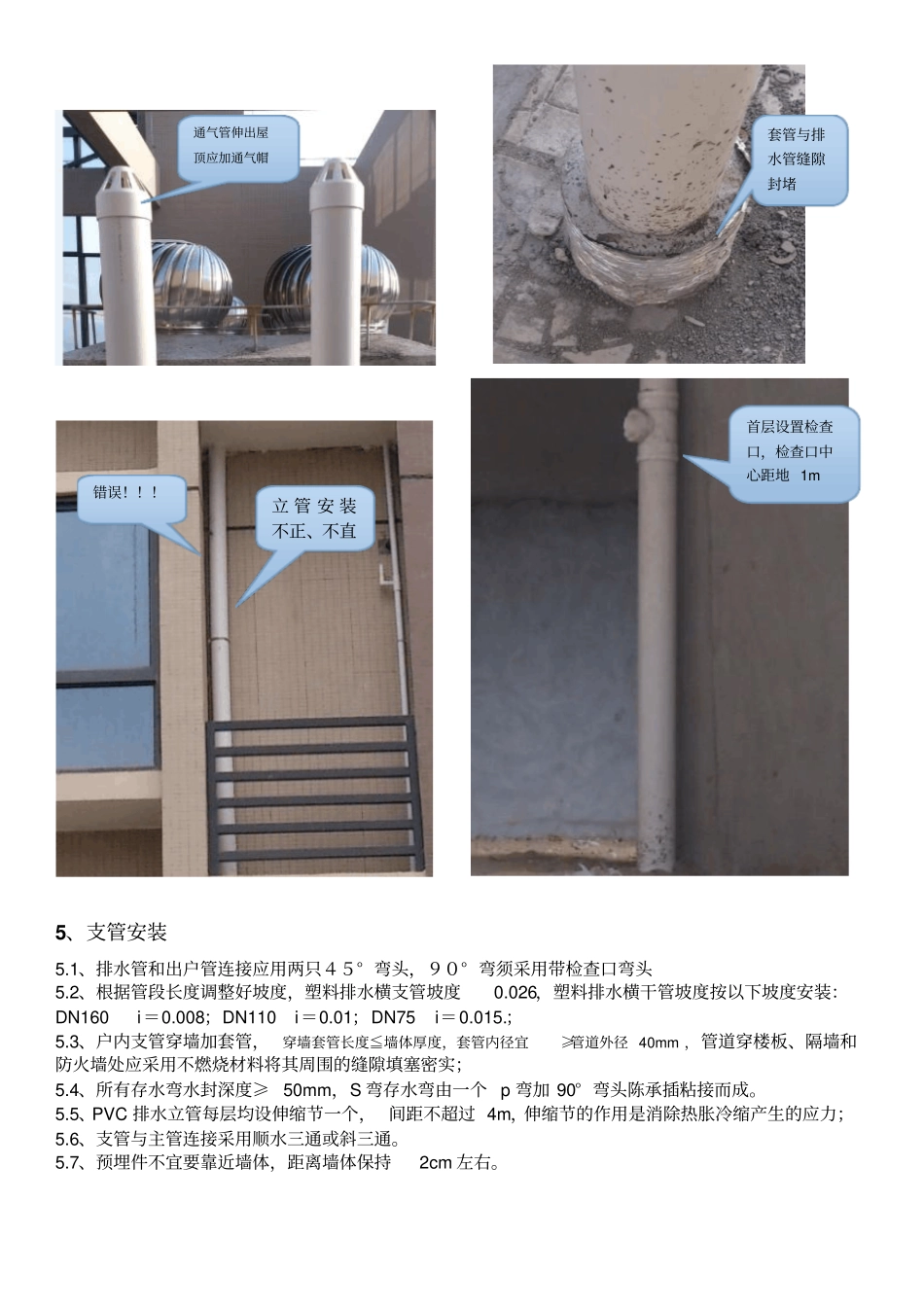

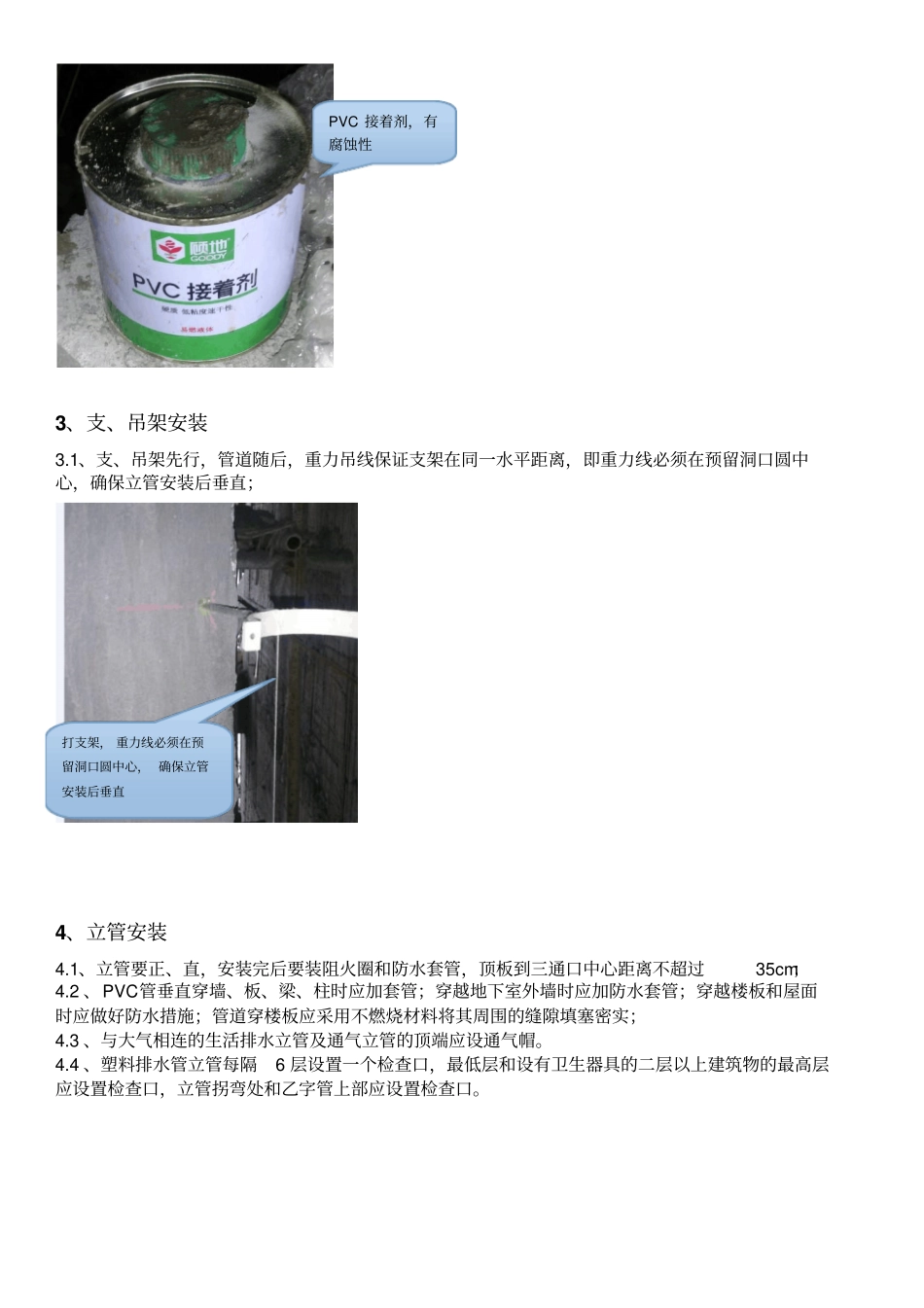

施工流程：安装准备→预制加工→支架安装→立管安装→支管安装→卡架固定→封口堵洞→阻火圈安装→闭水试验→通水试验→成品保护1、安装准备1.1、安装前熟悉图纸，核对各种管道的坐标、标高是否有交叉；1.2、作业条件：预留孔洞、预埋件已完成，室内地平线应弹好，初装修抹灰工程已完成。1.3、作业工具：手电钻、冲击钻、手锯、铣口器、钢刮板、活扳手、手锤、水平尺、套丝板、毛刷、棉布、线坠等。2、预制加工1、根据预留口位置测量管道尺寸，断管，试插后粘接，接口方式为插入式粘接；2、给排水管道穿过现浇板、屋顶、剪力墙、柱子等处，均应预埋套管，有防水要求处应焊有防水翼环。套管尺寸给水管一般比安装管大二档，排水管一般比安装管大一档。PVC预制加工，承插入式粘接焊接钢管作为穿楼板套管预制加工防水套管翼环预制防水套管翼环焊接，焊缝饱满，双面施焊，五气泡漏孔3、支、吊架安装3.1、支、吊架先行，管道随后，重力吊线保证支架在同一水平距离，即重力线必须在预留洞口圆中心，确保立管安装后垂直；4、立管安装4.1、立管要正、直，安装完后要装阻火圈和防水套管，顶板到三通口中心距离不超过35cm；4.2、PVC管垂直穿墙、板、梁、柱时应加套管；穿越地下室外墙时应加防水套管；穿越楼板和屋面时应做好防水措施；管道穿楼板应采用不燃烧材料将其周围的缝隙填塞密实；4.3、与大气相连的生活排水立管及通气立管的顶端应设通气帽。4.4、塑料排水管立管每隔6层设置一个检查口，最低层和设有卫生器具的二层以上建筑物的最高层应设置检查口，立管拐弯处和乙字管上部应设置检查口。打支架，重力线必须在预留洞口圆中心，确保立管安装后垂直PVC接着剂，有腐蚀性5、支管安装5.1、排水管和出户管连接应用两只４５°弯头，９０°弯须采用带检查口弯头5.2、根据管段长度调整好坡度，塑料排水横支管坡度0.026，塑料排水横干管坡度按以下坡度安装：DN160i＝0.008；DN110i＝0.01；DN75i＝0.015.；5.3、户内支管穿墙加套管，穿墙套管长度≦墙体厚度，套管内径宜≥管道外径40mm，管道穿楼板、隔墙和防火墙处应采用不燃烧材料将其周围的缝隙填塞密实；5.4、所有存水弯水封深度≥50mm，S弯存水弯由一个p弯加90°弯头陈承插粘接而成。5.5、PVC排水立管每层均设伸缩节一个，间距不超过4m，伸缩节的作用是消除热胀冷缩产生的应力；5.6、支管与主管连接采用顺水三通或斜三通。5.7、预埋件不宜要靠近墙体，距离墙体保持2cm左右。通气管伸出屋顶应加通气帽套管与排水管缝隙封堵错误！！！立管安装不正、不直首层设置检查口，检查口中心距地1m穿墙套管长度≦墙体厚度存水弯水封深度≥50mm。PVC排水立管每层均设伸缩节一个，且间距不超过4m，可消除热胀冷缩产生的应力；支管与主管连接采用顺水三通应采用不燃烧材料将其周围的缝隙填塞密应采用两个45°弯头或者带检查口的90°弯头连接错误！！排水横支管坡度0.026两个45°弯头吊洞堵模及时拆除循环利用，便于土建刮白GD：固定支承ZHQ阻火圈套管内径宜≥管道外径40mmm立管伸缩节上侧采用橡胶密封圈连接、下侧采用粘接；横管伸缩节采用橡胶圈密封连接。6、封口堵洞采用预留吊洞堵模封堵楼板与管道间的缝隙，取代传统工序：用铁丝吊胶合板工序；7、阻火圈安装原理：遇火膨胀能封堵管道的其他阻火密封件。阻火圈firestoppingcollar由金属等材料制作的壳体和阻燃膨胀芯材组成的套圈，套在硬聚氯乙烯等塑料管道外壁，火灾时，阻燃膨胀芯材受热迅速膨胀，挤压管道，使之封堵，阻止火势沿管道蔓延。实际上仅在封闭空间中穿楼板的排水管安装阻火圈。安装时应紧贴楼板底面或墙体，并应采用膨胀螺栓固定。当管径大于或等于110mm时，在下列部位应设阻火圈：1）、明敷立管穿越楼层的贯穿部位；2）、横管穿越防火分区隔墙和防火墙的两侧；3）、横管穿越管道井井壁或管窟窿护墙体的贯穿部位外侧；管道阻火圈的耐火极限不应小于贯穿部位建筑构件的耐火极限。阻火圈外壳、底板、锁紧件等都为镀锌碳钢或不锈钢；芯板为膨胀材料阻火圈的耐火极限不应小于安装部位建筑构件的耐火极限；吊洞堵模上侧采用橡胶密封圈连接、下侧采用粘接8、闭水试验不渗不漏，水位不下降为合格...
