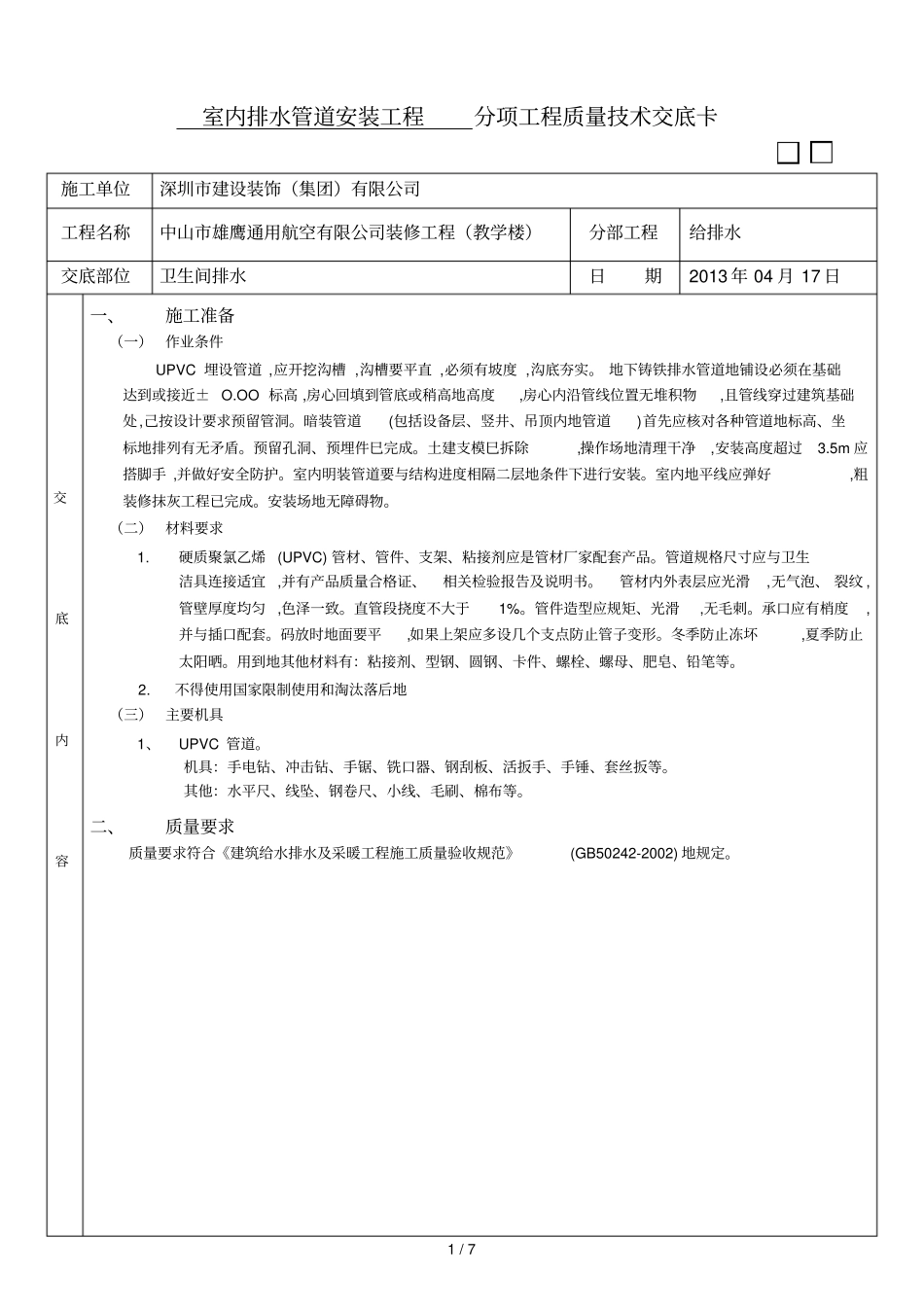

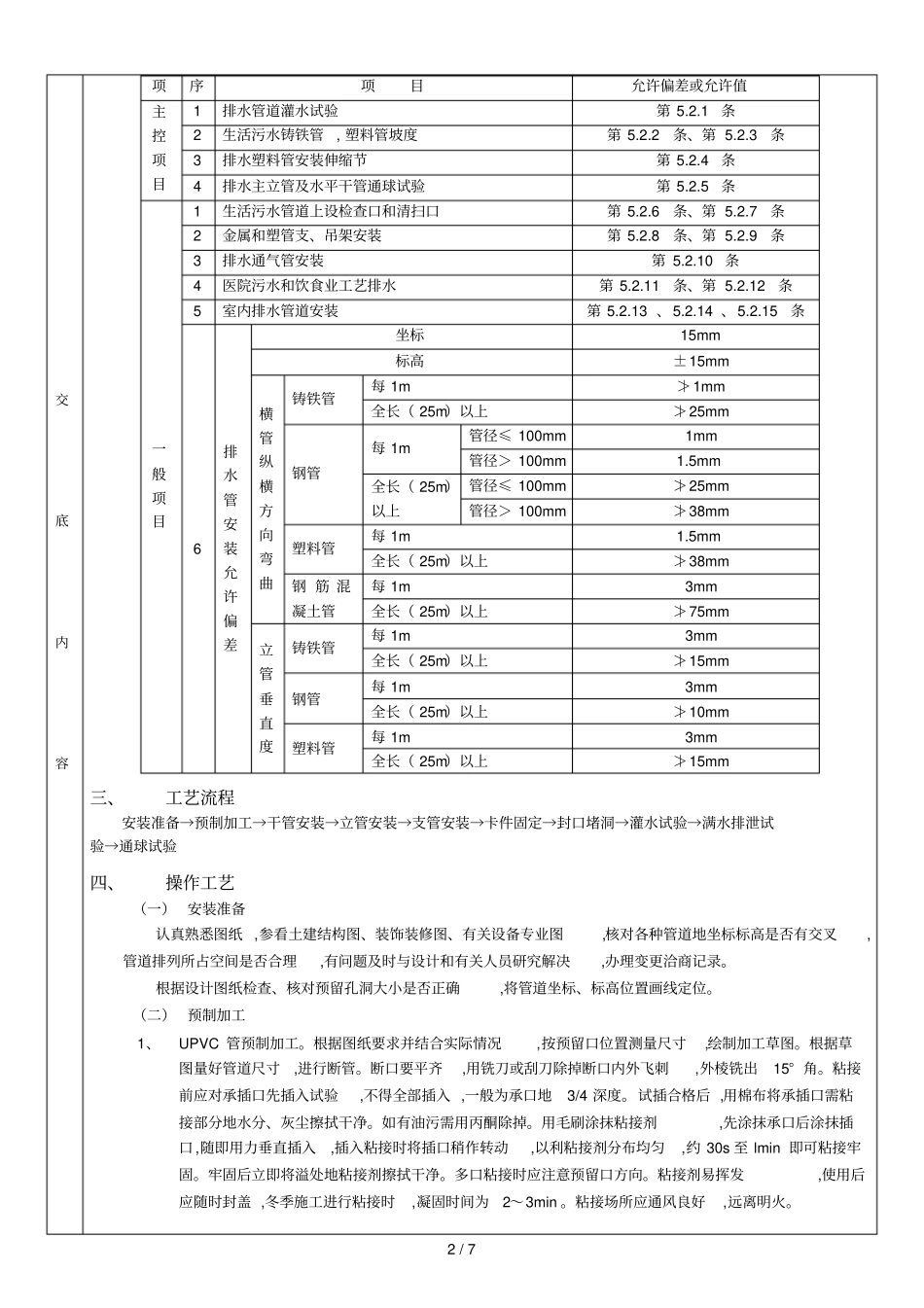

1/7室内排水管道安装工程分项工程质量技术交底卡施工单位深圳市建设装饰（集团）有限公司工程名称中山市雄鹰通用航空有限公司装修工程（教学楼）分部工程给排水交底部位卫生间排水日期2013年04月17日交底内容一、施工准备（一）作业条件UPVC埋设管道,应开挖沟槽,沟槽要平直,必须有坡度,沟底夯实。地下铸铁排水管道地铺设必须在基础达到或接近±O.OO标高,房心回填到管底或稍高地高度,房心内沿管线位置无堆积物,且管线穿过建筑基础处,己按设计要求预留管洞。暗装管道(包括设备层、竖井、吊顶内地管道)首先应核对各种管道地标高、坐标地排列有无矛盾。预留孔洞、预埋件巳完成。土建支模巳拆除,操作场地清理干净,安装高度超过3.5m应搭脚手,并做好安全防护。室内明装管道要与结构进度相隔二层地条件下进行安装。室内地平线应弹好,粗装修抹灰工程已完成。安装场地无障碍物。（二）材料要求1.硬质聚氯乙烯(UPVC)管材、管件、支架、粘接剂应是管材厂家配套产品。管道规格尺寸应与卫生洁具连接适宜,并有产品质量合格证、相关检验报告及说明书。管材内外表层应光滑,无气泡、裂纹,管壁厚度均匀,色泽一致。直管段挠度不大于1%。管件造型应规矩、光滑,无毛刺。承口应有梢度,并与插口配套。码放时地面要平,如果上架应多设几个支点防止管子变形。冬季防止冻坏,夏季防止太阳晒。用到地其他材料有：粘接剂、型钢、圆钢、卡件、螺栓、螺母、肥皂、铅笔等。2.不得使用国家限制使用和淘汰落后地（三）主要机具1、UPVC管道。机具：手电钻、冲击钻、手锯、铣口器、钢刮板、活扳手、手锤、套丝扳等。其他：水平尺、线坠、钢卷尺、小线、毛刷、棉布等。二、质量要求质量要求符合《建筑给水排水及采暖工程施工质量验收规范》(GB50242-2002)地规定。2/7交底内容项序项目允许偏差或允许值主控项目1排水管道灌水试验第5.2.1条2生活污水铸铁管,塑料管坡度第5.2.2条、第5.2.3条3排水塑料管安装伸缩节第5.2.4条4排水主立管及水平干管通球试验第5.2.5条一般项目1生活污水管道上设检查口和清扫口第5.2.6条、第5.2.7条2金属和塑管支、吊架安装第5.2.8条、第5.2.9条3排水通气管安装第5.2.10条4医院污水和饮食业工艺排水第5.2.11条、第5.2.12条5室内排水管道安装第5.2.13、5.2.14、5.2.15条6排水管安装允许偏差坐标15mm标高±15mm横管纵横方向弯曲铸铁管每1m≯1mm全长（25m）以上≯25mm钢管每1m管径≤100mm1mm管径＞100mm1.5mm全长（25m）以上管径≤100mm≯25mm管径＞100mm≯38mm塑料管每1m1.5mm全长（25m）以上≯38mm钢筋混凝土管每1m3mm全长（25m）以上≯75mm立管垂直度铸铁管每1m3mm全长（25m）以上≯15mm钢管每1m3mm全长（25m）以上≯10mm塑料管每1m3mm全长（25m）以上≯15mm三、工艺流程安装准备→预制加工→干管安装→立管安装→支管安装→卡件固定→封口堵洞→灌水试验→满水排泄试验→通球试验四、操作工艺（一）安装准备认真熟悉图纸,参看土建结构图、装饰装修图、有关设备专业图,核对各种管道地坐标标高是否有交叉,管道排列所占空间是否合理,有问题及时与设计和有关人员研究解决,办理变更洽商记录。根据设计图纸检查、核对预留孔洞大小是否正确,将管道坐标、标高位置画线定位。（二）预制加工1、UPVC管预制加工。根据图纸要求并结合实际情况,按预留口位置测量尺寸,绘制加工草图。根据草图量好管道尺寸,进行断管。断口要平齐,用铣刀或刮刀除掉断口内外飞刺,外棱铣出15°角。粘接前应对承插口先插入试验,不得全部插入,一般为承口地3/4深度。试插合格后,用棉布将承插口需粘接部分地水分、灰尘擦拭干净。如有油污需用丙酮除掉。用毛刷涂抹粘接剂,先涂抹承口后涂抹插口,随即用力垂直插入,插入粘接时将插口稍作转动,以利粘接剂分布均匀,约30s至lmin即可粘接牢固。牢固后立即将溢处地粘接剂擦拭干净。多口粘接时应注意预留口方向。粘接剂易挥发,使用后应随时封盖,冬季施工进行粘接时,凝固时间为2～3min。粘接场所应通风良好,远离明火。3/7交底内容（三）干管安装1、UPVC管道。采用托吊管安装时应按设计坐标、标高、坡向做好托、吊架。施工条件具备时,将预制加工地管段,按编号运至安装部位进行安装。各管段粘接时也必...
