室内石材干挂工程技术交底VIP免费

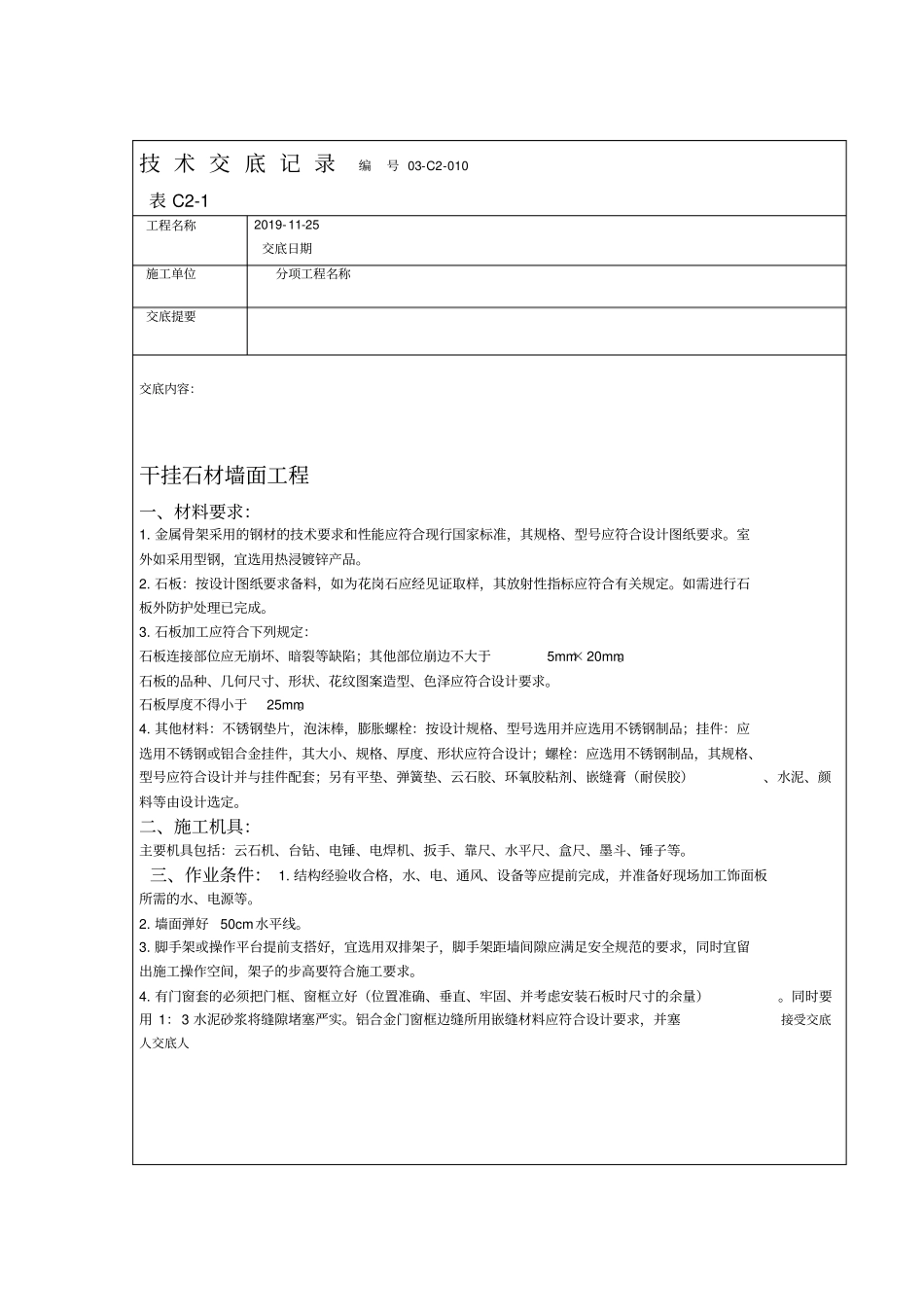

室内石材干挂工程技术交底_第1页
1/9
室内石材干挂工程技术交底_第2页
2/9

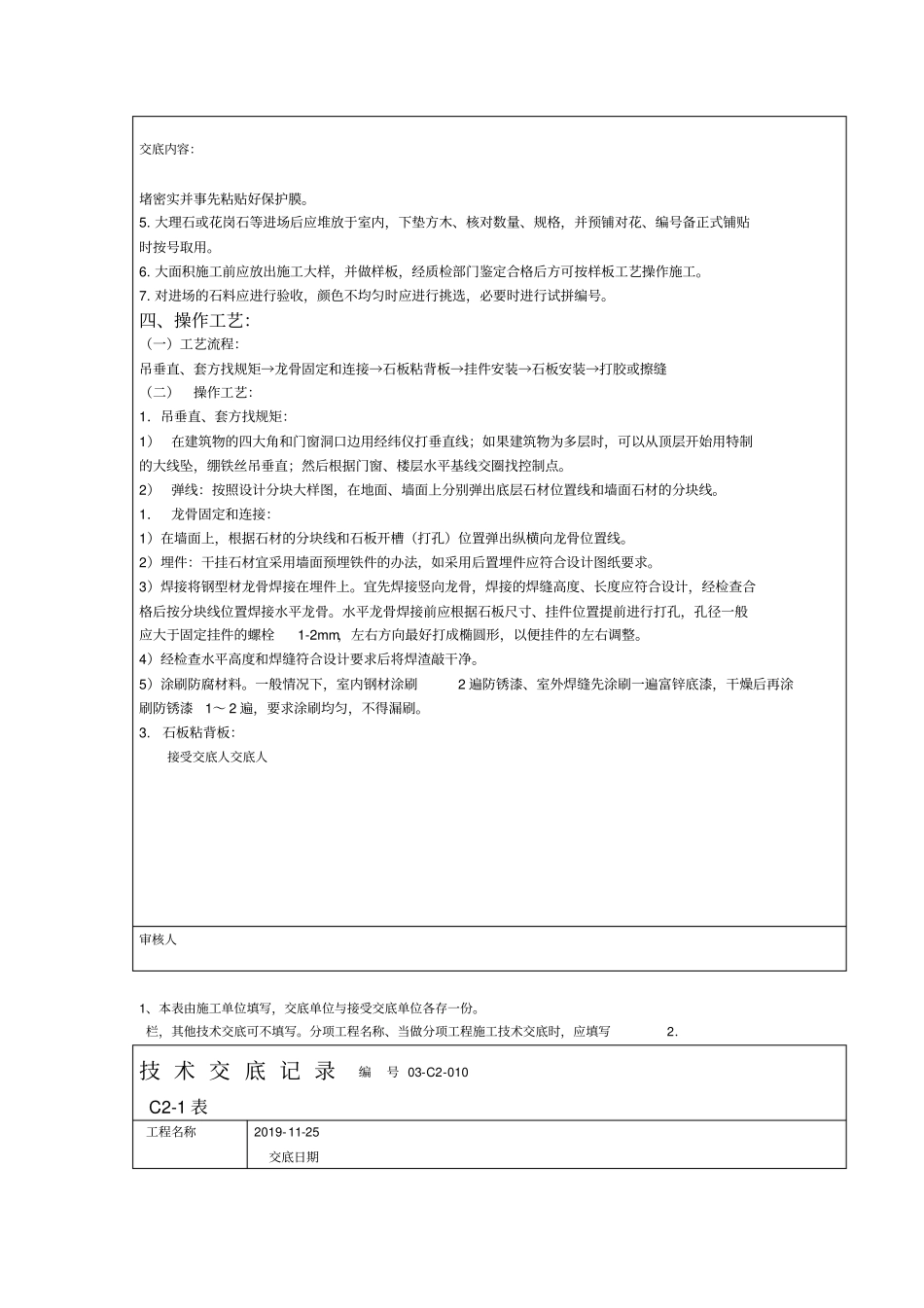

室内石材干挂工程技术交底_第3页
3/9
技术交底记录编号03-C2-010表C2-1工程名称2019-11-25交底日期施工单位分项工程名称交底提要交底内容:干挂石材墙面工程一、材料要求:1.金属骨架采用的钢材的技术要求和性能应符合现行国家标准,其规格、型号应符合设计图纸要求。室外如采用型钢,宜选用热浸镀锌产品。2.石板:按设计图纸要求备料,如为花岗石应经见证取样,其放射性指标应符合有关规定。如需进行石板外防护处理已完成。3.石板加工应符合下列规定:石板连接部位应无崩坏、暗裂等缺陷;其他部位崩边不大于5mm×20mm。石板的品种、几何尺寸、形状、花纹图案造型、色泽应符合设计要求。石板厚度不得小于25mm。4.其他材料:不锈钢垫片,泡沫棒,膨胀螺栓:按设计规格、型号选用并应选用不锈钢制品;挂件:应选用不锈钢或铝合金挂件,其大小、规格、厚度、形状应符合设计;螺栓:应选用不锈钢制品,其规格、型号应符合设计并与挂件配套;另有平垫、弹簧垫、云石胶、环氧胶粘剂、嵌缝膏(耐侯胶)、水泥、颜料等由设计选定。二、施工机具:主要机具包括:云石机、台钻、电锤、电焊机、扳手、靠尺、水平尺、盒尺、墨斗、锤子等。三、作业条件:1.结构经验收合格,水、电、通风、设备等应提前完成,并准备好现场加工饰面板所需的水、电源等。2.墙面弹好50cm水平线。3.脚手架或操作平台提前支搭好,宜选用双排架子,脚手架距墙间隙应满足安全规范的要求,同时宜留出施工操作空间,架子的步高要符合施工要求。4.有门窗套的必须把门框、窗框立好(位置准确、垂直、牢固、并考虑安装石板时尺寸的余量)。同时要用1:3水泥砂浆将缝隙堵塞严实。铝合金门窗框边缝所用嵌缝材料应符合设计要求,并塞接受交底人交底人审核人1、本表由施工单位填写,交底单位与接受交底单位各存一份。栏,其他技术交底可不填写。分项工程名称、当做分项工程施工技术交底时,应填写2.技术交底记录编号03-C2-010C2-1表工程名称2019-11-25交底日期施工单位分项工程名称交底提要交底内容:堵密实并事先粘贴好保护膜。5.大理石或花岗石等进场后应堆放于室内,下垫方木、核对数量、规格,并预铺对花、编号备正式铺贴时按号取用。6.大面积施工前应放出施工大样,并做样板,经质检部门鉴定合格后方可按样板工艺操作施工。7.对进场的石料应进行验收,颜色不均匀时应进行挑选,必要时进行试拼编号。四、操作工艺:(一)工艺流程:吊垂直、套方找规矩→龙骨固定和连接→石板粘背板→挂件安装→石板安装→打胶或擦缝(二)操作工艺:1.吊垂直、套方找规矩:1)在建筑物的四大角和门窗洞口边用经纬仪打垂直线;如果建筑物为多层时,可以从顶层开始用特制的大线坠,绷铁丝吊垂直;然后根据门窗、楼层水平基线交圈找控制点。2)弹线:按照设计分块大样图,在地面、墙面上分别弹出底层石材位置线和墙面石材的分块线。1.龙骨固定和连接:1)在墙面上,根据石材的分块线和石板开槽(打孔)位置弹出纵横向龙骨位置线。2)埋件:干挂石材宜采用墙面预埋铁件的办法,如采用后置埋件应符合设计图纸要求。3)焊接将钢型材龙骨焊接在埋件上。宜先焊接竖向龙骨,焊接的焊缝高度、长度应符合设计,经检查合格后按分块线位置焊接水平龙骨。水平龙骨焊接前应根据石板尺寸、挂件位置提前进行打孔,孔径一般应大于固定挂件的螺栓1-2mm,左右方向最好打成椭圆形,以便挂件的左右调整。4)经检查水平高度和焊缝符合设计要求后将焊渣敲干净。5)涂刷防腐材料。一般情况下,室内钢材涂刷2遍防锈漆、室外焊缝先涂刷一遍富锌底漆,干燥后再涂刷防锈漆1~2遍,要求涂刷均匀,不得漏刷。3.石板粘背板:接受交底人交底人审核人1、本表由施工单位填写,交底单位与接受交底单位各存一份。栏,其他技术交底可不填写。分项工程名称、当做分项工程施工技术交底时,应填写2.技术交底记录编号03-C2-010C2-1表工程名称2019-11-25交底日期施工单位分项工程名称交底提要交底内容:将石板背面用云石胶粘结预制好的背板楞条,背板与石板不得满粘短平槽长度不应小于100mm,在有效长度内槽深不宜小于15mm;开槽宽度宜为6~7mm(挂件:不锈钢支撑板厚度不宜小于3mm、铝合金支撑板厚度不宜小于4mm)。弧形...
