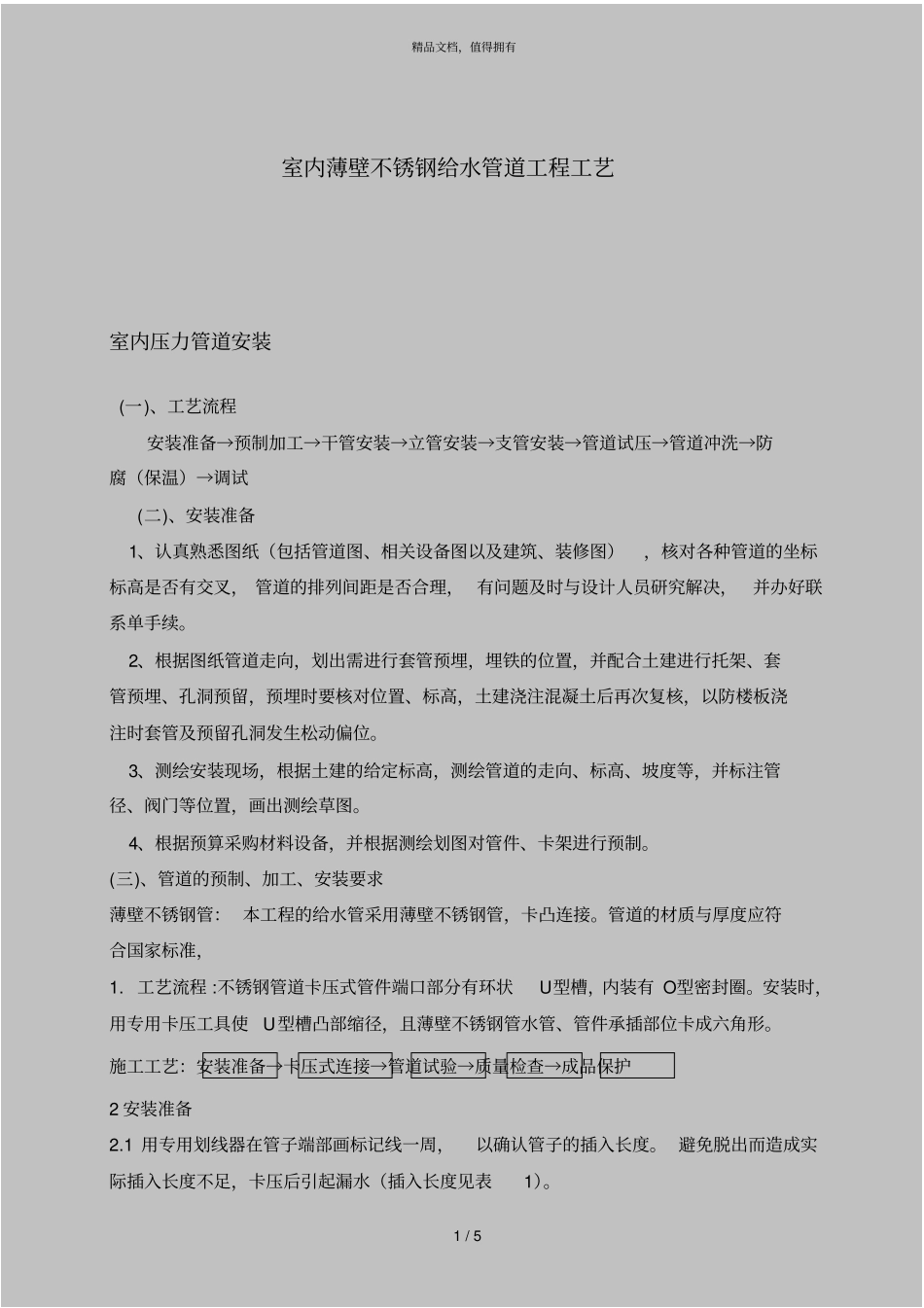

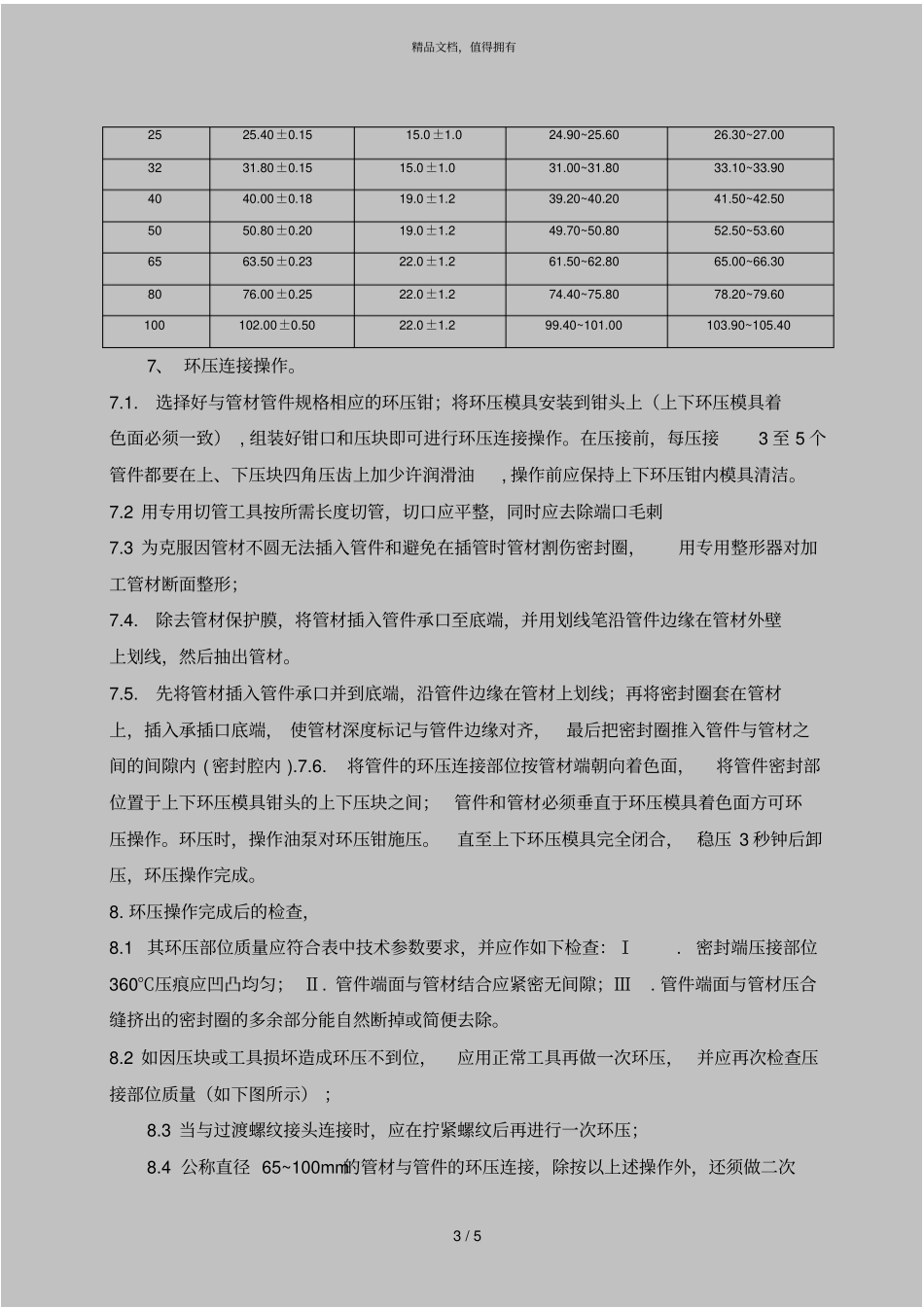

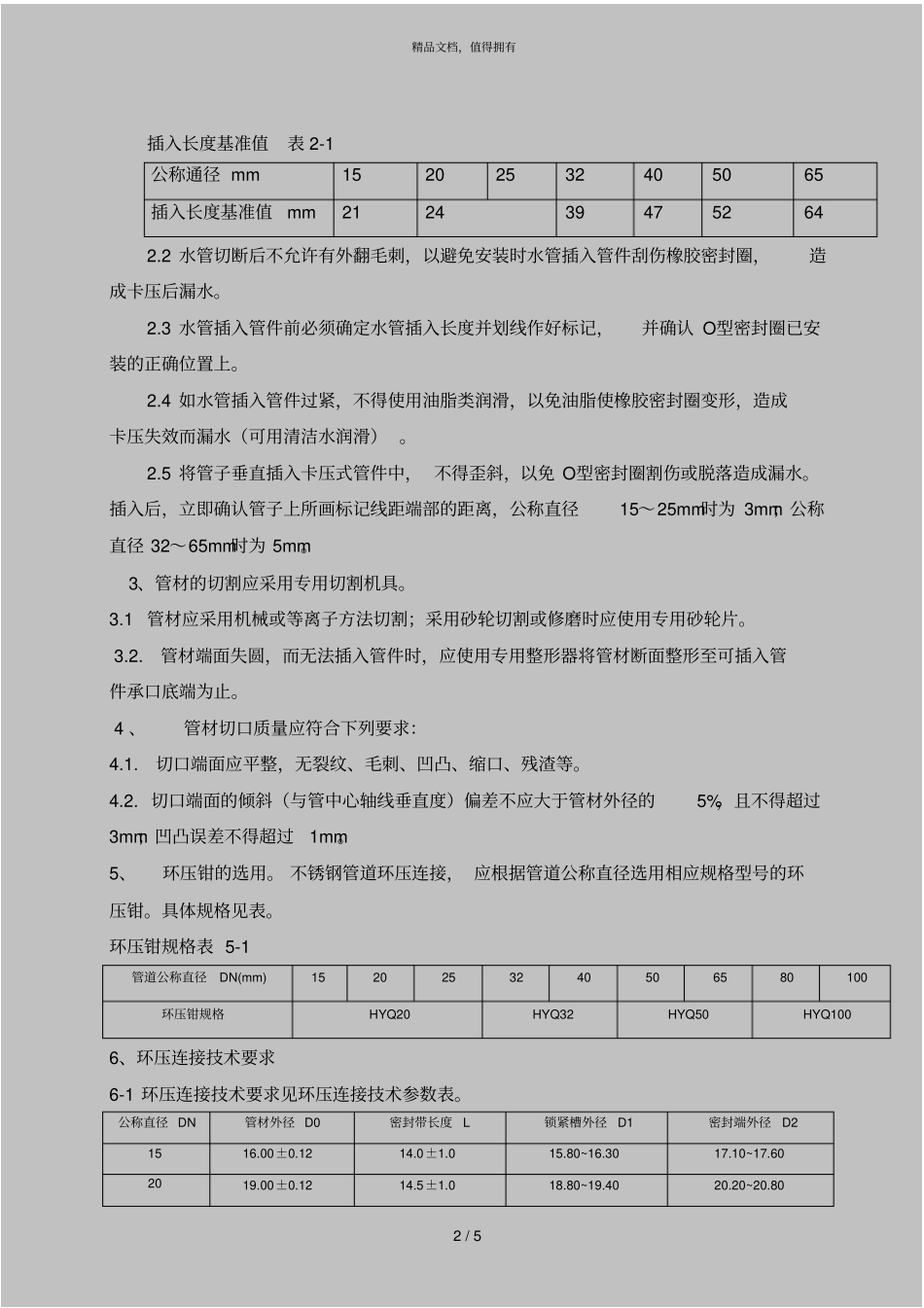

精品文档，值得拥有1/5室内薄壁不锈钢给水管道工程工艺室内压力管道安装(一)、工艺流程安装准备→预制加工→干管安装→立管安装→支管安装→管道试压→管道冲洗→防腐（保温）→调试(二)、安装准备1、认真熟悉图纸（包括管道图、相关设备图以及建筑、装修图），核对各种管道的坐标标高是否有交叉，管道的排列间距是否合理，有问题及时与设计人员研究解决，并办好联系单手续。2、根据图纸管道走向，划出需进行套管预埋，埋铁的位置，并配合土建进行托架、套管预埋、孔洞预留，预埋时要核对位置、标高，土建浇注混凝土后再次复核，以防楼板浇注时套管及预留孔洞发生松动偏位。3、测绘安装现场，根据土建的给定标高，测绘管道的走向、标高、坡度等，并标注管径、阀门等位置，画出测绘草图。4、根据预算采购材料设备，并根据测绘划图对管件、卡架进行预制。(三)、管道的预制、加工、安装要求薄壁不锈钢管：本工程的给水管采用薄壁不锈钢管，卡凸连接。管道的材质与厚度应符合国家标准，1.工艺流程:不锈钢管道卡压式管件端口部分有环状U型槽，内装有O型密封圈。安装时，用专用卡压工具使U型槽凸部缩径，且薄壁不锈钢管水管、管件承插部位卡成六角形。施工工艺：安装准备→卡压式连接→管道试验→质量检查→成品保护2安装准备2.1用专用划线器在管子端部画标记线一周，以确认管子的插入长度。避免脱出而造成实际插入长度不足，卡压后引起漏水（插入长度见表1）。精品文档，值得拥有2/5插入长度基准值表2-1公称通径mm15202532405065插入长度基准值mm2124394752642.2水管切断后不允许有外翻毛刺，以避免安装时水管插入管件刮伤橡胶密封圈，造成卡压后漏水。2.3水管插入管件前必须确定水管插入长度并划线作好标记，并确认O型密封圈已安装的正确位置上。2.4如水管插入管件过紧，不得使用油脂类润滑，以免油脂使橡胶密封圈变形，造成卡压失效而漏水（可用清洁水润滑）。2.5将管子垂直插入卡压式管件中，不得歪斜，以免O型密封圈割伤或脱落造成漏水。插入后，立即确认管子上所画标记线距端部的距离，公称直径15～25mm时为3mm；公称直径32～65mm时为5mm。3、管材的切割应采用专用切割机具。3.1管材应采用机械或等离子方法切割；采用砂轮切割或修磨时应使用专用砂轮片。3.2.管材端面失圆，而无法插入管件时，应使用专用整形器将管材断面整形至可插入管件承口底端为止。4、管材切口质量应符合下列要求：4.1.切口端面应平整，无裂纹、毛刺、凹凸、缩口、残渣等。4.2.切口端面的倾斜（与管中心轴线垂直度）偏差不应大于管材外径的5%，且不得超过3mm；凹凸误差不得超过1mm。5、环压钳的选用。不锈钢管道环压连接，应根据管道公称直径选用相应规格型号的环压钳。具体规格见表。环压钳规格表5-1管道公称直径DN(mm)1520253240506580100环压钳规格HYQ20HYQ32HYQ50HYQ1006、环压连接技术要求6-1环压连接技术要求见环压连接技术参数表。公称直径DN管材外径D0密封带长度L锁紧槽外径D1密封端外径D21516.00±0.1214.0±1.015.80~16.3017.10~17.602019.00±0.1214.5±1.018.80~19.4020.20~20.80精品文档，值得拥有3/52525.40±0.1515.0±1.024.90~25.6026.30~27.003231.80±0.1515.0±1.031.00~31.8033.10~33.904040.00±0.1819.0±1.239.20~40.2041.50~42.505050.80±0.2019.0±1.249.70~50.8052.50~53.606563.50±0.2322.0±1.261.50~62.8065.00~66.308076.00±0.2522.0±1.274.40~75.8078.20~79.60100102.00±0.5022.0±1.299.40~101.00103.90~105.407、环压连接操作。7.1.选择好与管材管件规格相应的环压钳；将环压模具安装到钳头上（上下环压模具着色面必须一致）,组装好钳口和压块即可进行环压连接操作。在压接前，每压接3至5个管件都要在上、下压块四角压齿上加少许润滑油,操作前应保持上下环压钳内模具清洁。7.2用专用切管工具按所需长度切管，切口应平整，同时应去除端口毛刺7.3为克服因管材不圆无法插入管件和避免在插管时管材割伤密封圈，用专用整形器对加工管材断面整形；7.4.除去管材保护膜，将管材插入管件承口至底端，并用划线笔沿管件边缘在管材外壁上划线，然后抽出管材。7.5.先将管材插入管件...
