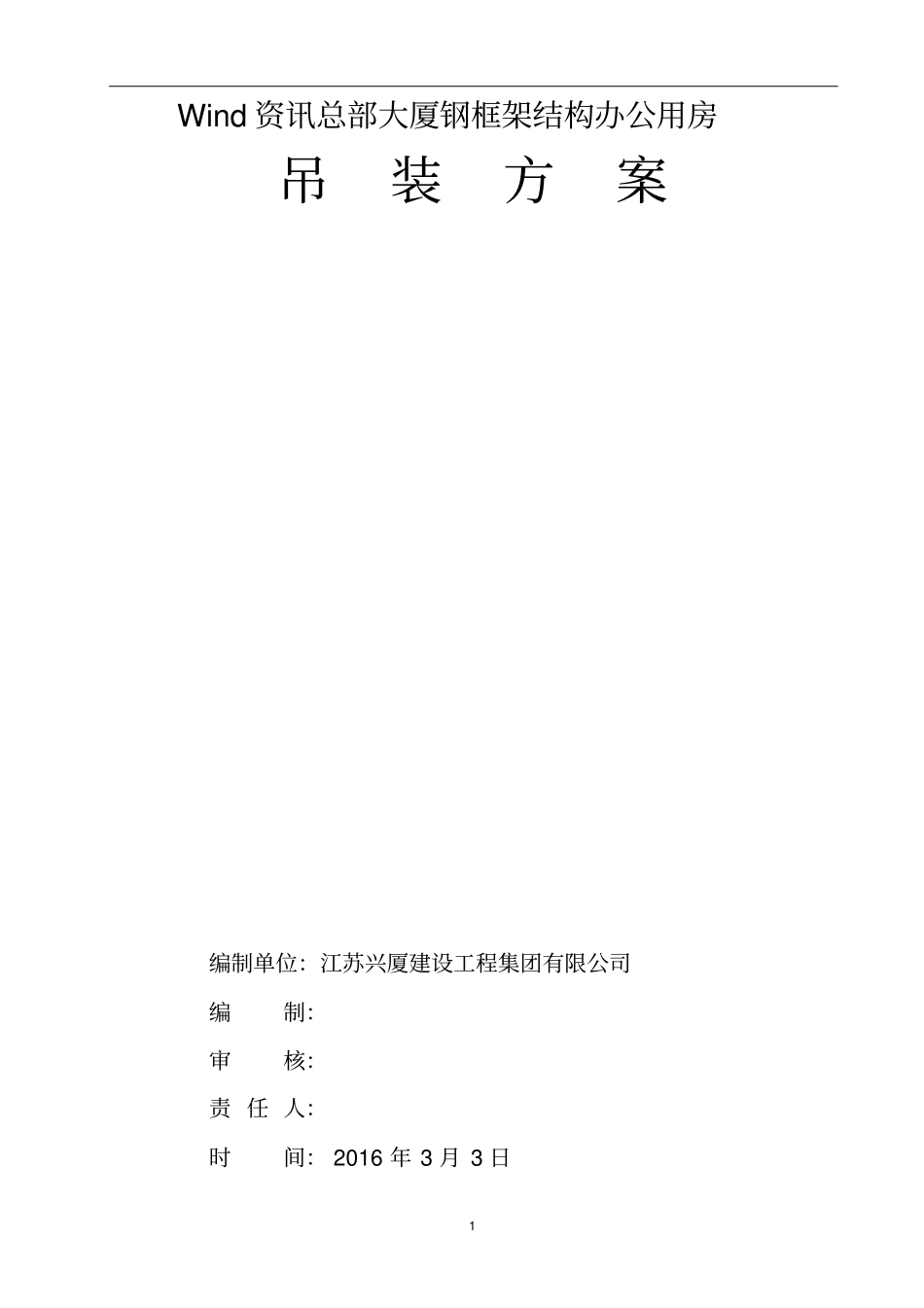

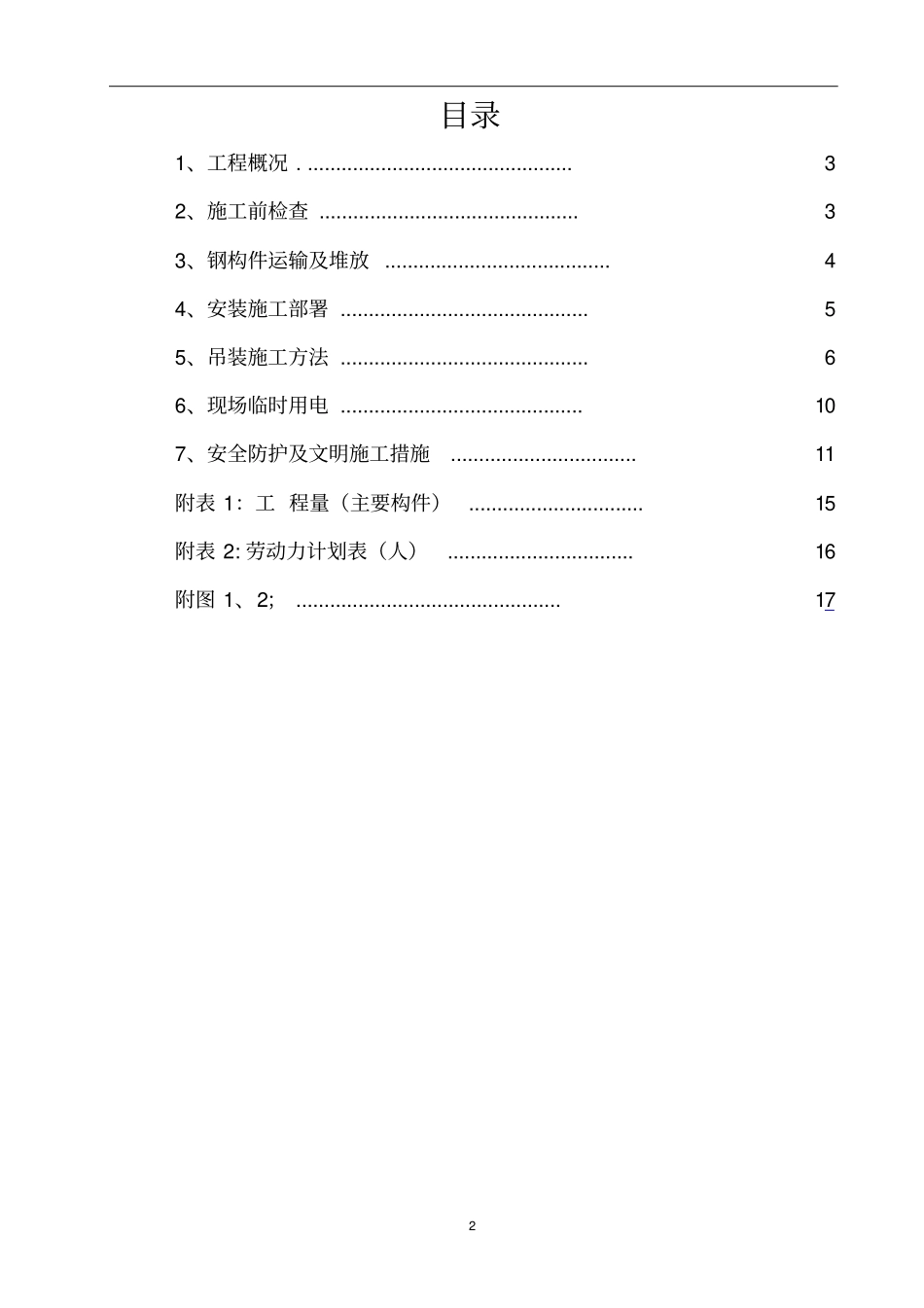

1Wind资讯总部大厦钢框架结构办公用房吊装方案编制单位：江苏兴厦建设工程集团有限公司编制：审核：责任人：时间：2016年3月3日2目录1、工程概况................................................32、施工前检查..............................................33、钢构件运输及堆放........................................44、安装施工部署............................................55、吊装施工方法............................................66、现场临时用电...........................................107、安全防护及文明施工措施.................................11附表1：工程量（主要构件）...............................15附表2:劳动力计划表（人）.................................16附图1、2；...............................................1731、工程概况本钢架结构工程为钢框架结构办公用房，抗震设防类别为丙类，抗震设防烈度7度，设计地震分组第一组，设计基本地震加速度0.1g，结构安全等级二级，场地类别四类，结构设计使用年限50年。2、施工前检查2.1构件预检：本工程所有钢构件由车间制作完成，出厂前必须经过质量工程师检验，检验合格后贴合格证标签，进入现场后施工人员要对构件进行复检，检验内容包括：2.1.1检查构件型号、数量。2.1.2检查构件有无变形，发生变形必须予以矫正和修复。2.1.3检查构件外形和安装孔间的相关尺寸，划出构件的轴线基准线。2.1.4检查连接板、安装螺栓、高强螺栓是否齐备检查摩擦面是否生锈。2.1.5检查起吊点是否标识。2.1.6清除构件上污垢、积灰泥土等，油漆损坏处应及时补漆。2.2钢构件验收：2.2.1钢构件成品出厂时车间应提交产品、质量证明和以下技术资料。2.2.2设计变更文件，注明修改部位。2.2.3制作中对问题处理的协议书。2.2.4所有材料和其他材料的质量证明书和试验报告。2.2.5高强螺栓摩擦系数的实测资料。2.2.6发运构件的清单。42.3测量仪器及测量工具的使用：2.3.1统一测量工具、测量仪器和丈量器具标准是确保钢结构安装精度的保证。2.3.1.1经纬仪：本工程采用精度为2S机的光学经纬仪。2.3.1.2水准仪：按照国家三、四级水准测量及水准测量用途要求，其精度控制在3mm/km以内。2.3.1.3钢卷尺：参入同一单位工程施工的各单位，应适用通过标准计量校准的同一牌号、统一规格的钢卷尺。2.3.2基础复测：2.3.2.1基础施工单位在吊装前7天提供基础验收的合格资料。2.3.2.2基础施工单位现场交底轴线、标高的轴线基准点和标高的水准点，并做好标识。3、钢构件运输及堆放3.1钢构件运输：3.1.1构件出厂做好标记，避免构件出现混乱现象。3.1.2运输构件时应结合运输的客观条件，制定运输方案。若使用活络平板挂车，在主车上设转向装置。3.1.3构件用钢丝绳和导链固定牢固，下设垫木，防止构件运输中松动滑移，对中心不稳的构件用支架稳定，发现异常情况及时采出整改措施。3.1.4装卸过程中轻吊轻放，避免损伤构件。3.1.5场内运输便道路面应平整，路基坚实。道路的转弯半径适合场内运输构件的需要，设置回车道。53.2钢构件堆放：3.2.1构件零时堆放场地要求平整，避免产生挠度变形，在地面上铺垫木方，钢支架、钢梁等按期相应的轴号排放。3.2.2为增加堆放构件的稳定性，可使构件相互勾连，这样堆放高度可达到堆放宽度的两倍，否则堆放高度不应大于其宽度。3.2.3货车将钢构件运至现场，放于其现场相应位置。3.2.4构件应分规格、型号分类堆放。3.3场地管理：3.3.1运进的构件做好台帐。3.3.2对现场的构件应绘制实际的堆放平面图，分别编好相应区、块、堆、层、便于寻找。3.3.3根据构件吊装需要，提前两天做好构件配套供应计划和有关工作。3.3.4做好场地防汛、防火、防腐蚀工作，合理安排现场供水、供电。4、安装施工部署4.1吊装管理体系及人员设置：项目经理安装负责人安全防护管理负责人文明卫生管理负责人三宝四口洞口临边施工机具施工用电操作班组65、吊装施工方法5.1总体吊装布置：由于本工程位于二楼室内，现场分两次吊装，先由汽车吊地面运送所有钢构件至二层工作面，然后工作面内用3T液压堆高车运送支指定位置，最后由...
