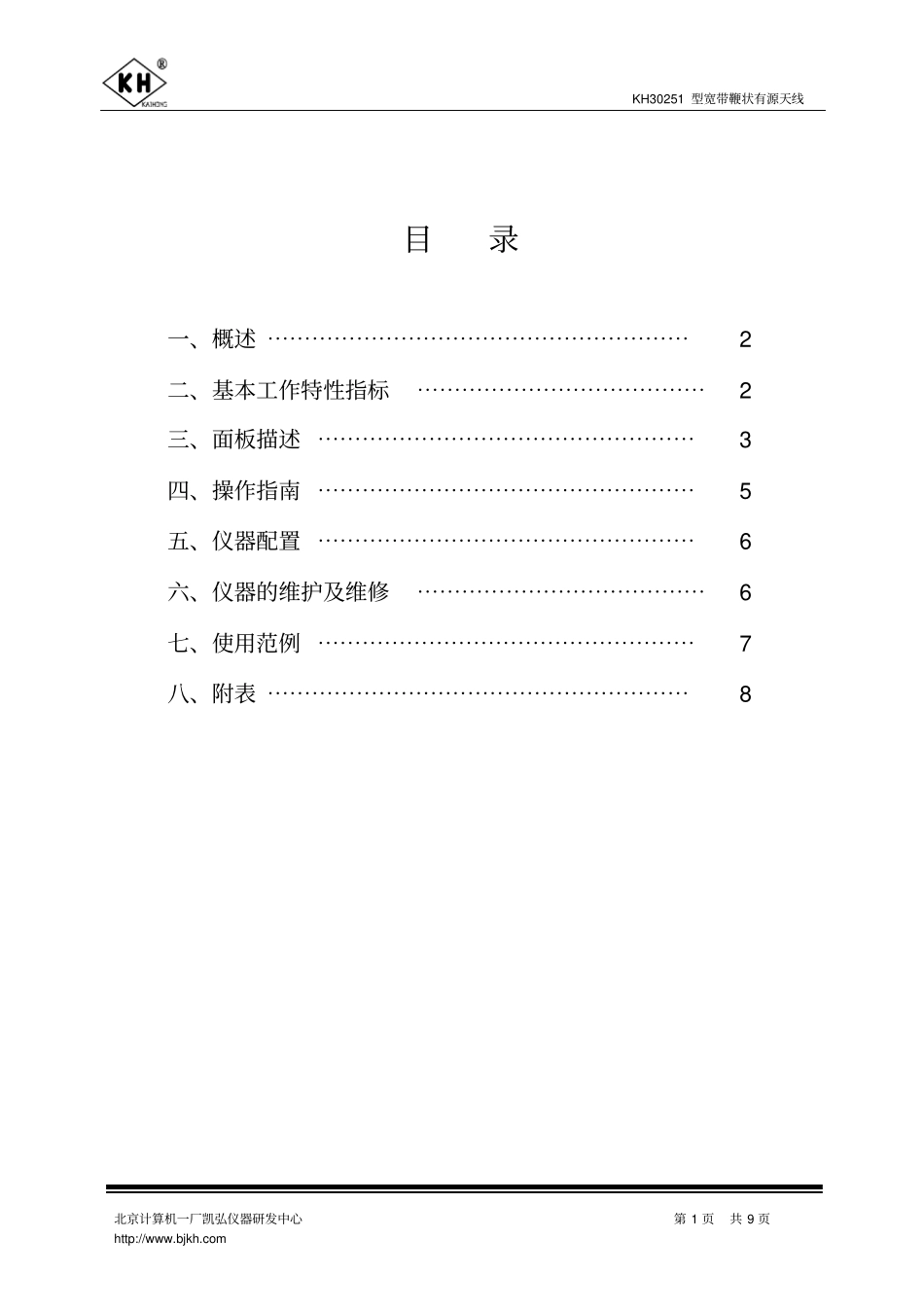

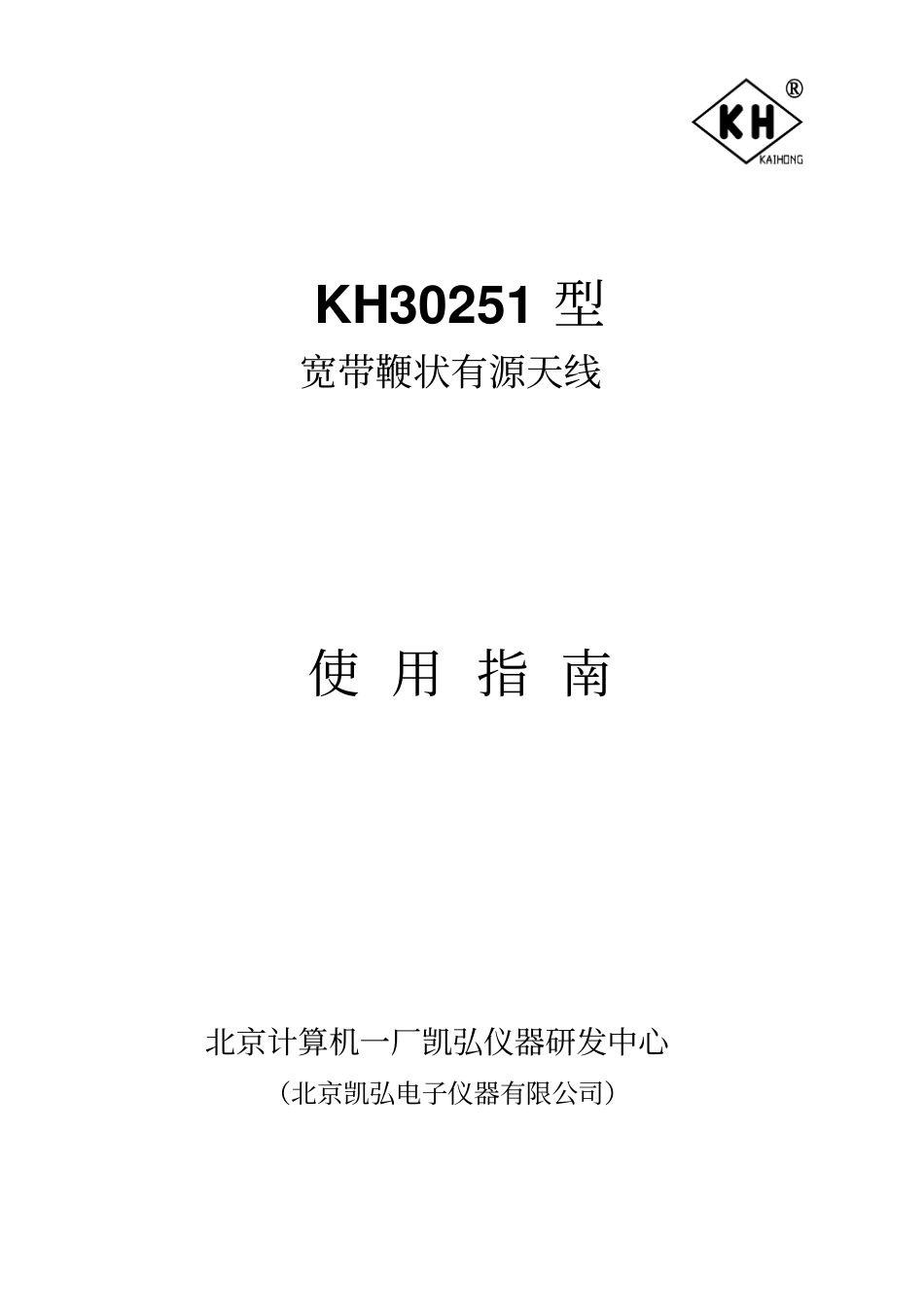

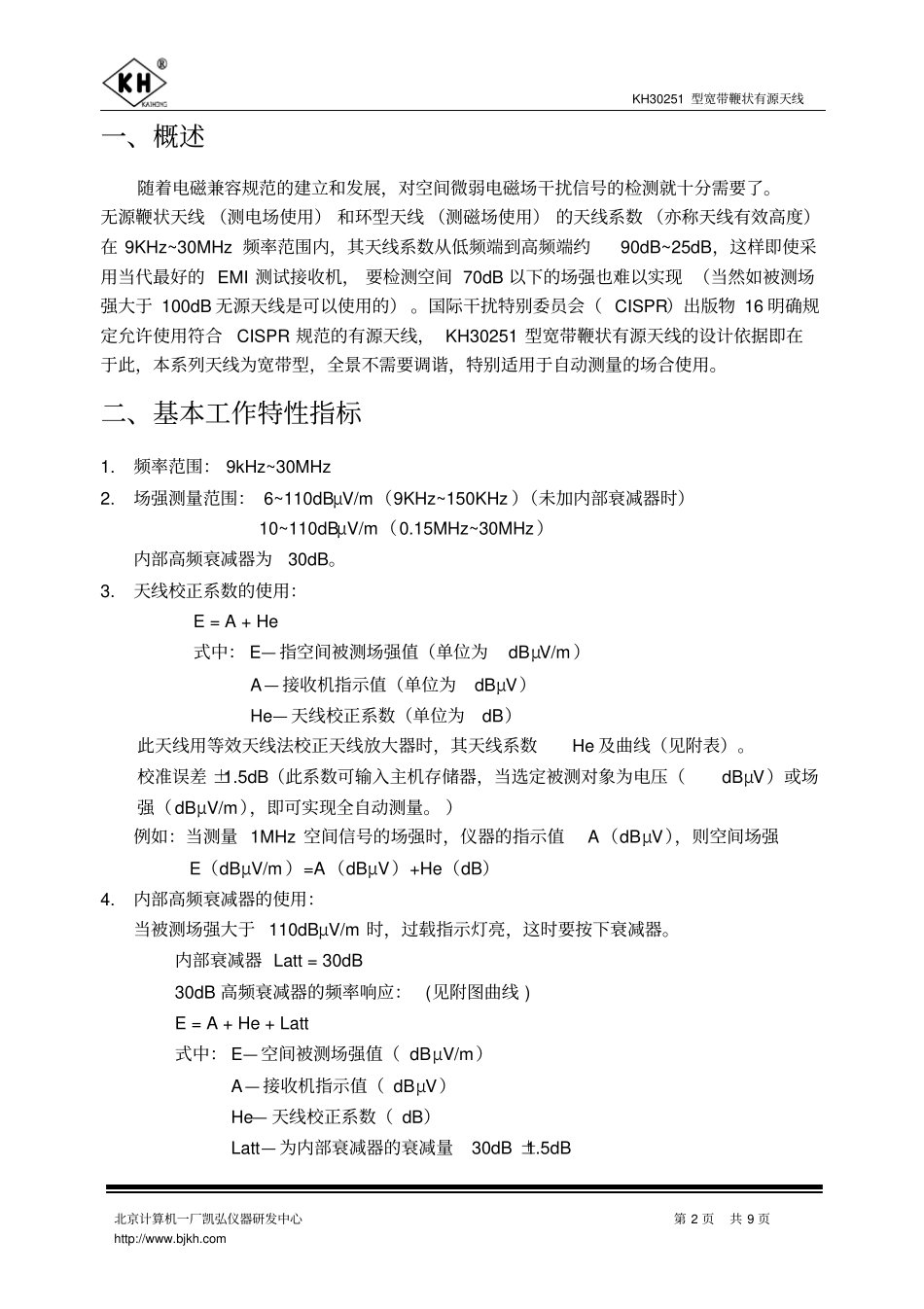

KH30251型宽带鞭状有源天线使用指南北京计算机一厂凯弘仪器研发中心（北京凯弘电子仪器有限公司）KH30251型宽带鞭状有源天线北京计算机一厂凯弘仪器研发中心第1页共9页http://www.bjkh.com目录一、概述⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2二、基本工作特性指标⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2三、面板描述⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3四、操作指南⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5五、仪器配置⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6六、仪器的维护及维修⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6七、使用范例⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7八、附表⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8KH30251型宽带鞭状有源天线北京计算机一厂凯弘仪器研发中心第2页共9页http://www.bjkh.com一、概述随着电磁兼容规范的建立和发展，对空间微弱电磁场干扰信号的检测就十分需要了。无源鞭状天线（测电场使用）和环型天线（测磁场使用）的天线系数（亦称天线有效高度）在9KHz~30MHz频率范围内，其天线系数从低频端到高频端约90dB~25dB，这样即使采用当代最好的EMI测试接收机，要检测空间70dB以下的场强也难以实现（当然如被测场强大于100dB无源天线是可以使用的）。国际干扰特别委员会（CISPR）出版物16明确规定允许使用符合CISPR规范的有源天线，KH30251型宽带鞭状有源天线的设计依据即在于此，本系列天线为宽带型，全景不需要调谐，特别适用于自动测量的场合使用。二、基本工作特性指标1.频率范围：9kHz~30MHz2.场强测量范围：6~110dBμV/m（9KHz~150KHz）（未加内部衰减器时）10~110dBμV/m（0.15MHz~30MHz）内部高频衰减器为30dB。3.天线校正系数的使用：E=A+He式中：E—指空间被测场强值（单位为dBμV/m）A—接收机指示值（单位为dBμV）He—天线校正系数（单位为dB）此天线用等效天线法校正天线放大器时，其天线系数He及曲线（见附表）。校准误差±1.5dB（此系数可输入主机存储器，当选定被测对象为电压（dBμV）或场强（dBμV/m），即可实现全自动测量。）例如：当测量1MHz空间信号的场强时，仪器的指示值A（dBμV），则空间场强E（dBμV/m）=A（dBμV）+He（dB）4.内部高频衰减器的使用：当被测场强大于110dBμV/m时，过载指示灯亮，这时要按下衰减器。内部衰减器Latt=30dB30dB高频衰减器的频率响应：(见附图曲线)E=A+He+Latt式中：E—空间被测场强值（dBμV/m）A—接收机指示值（dBμV）He—天线校正系数（dB）Latt—为内部衰减器的衰减量30dB±1.5dBKH30251型宽带鞭状有源天线北京计算机一厂凯弘仪器研发中心第3页共9页http://www.bjkh.com5.本机功耗约1.5W，所提供的电池充足电后可保证工作8小时。三、面板描述1．前面板位置图（1）（2）（3）（4）KH30251型宽带鞭状有源天线北京计算机一厂凯弘仪器研发中心第4页共9页http://www.bjkh.com⑴⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯专用配套鞭状天线一根。⑵⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯金属专用地网板。⑶⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯有源天线主机。面板上有电源开关显示欠压显示和测量上限显示⑷⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯三角架⑸⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯电源开关⑹⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯30dB内部衰减器开关（按一下为加入衰减器）⑺⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯接地柱。⑻⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯50RF-OUTPUT输入端口。⑼⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯信号过载指示灯。⑽⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯天线接口。⑾⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯电池电压过低，指示灯亮。ONOFFKH30251ACTIVERODANTENNABATTERYLOWOVERFLOWPOWERATTENUATIONRFOUTPUTZc=50Ω（9）（10）（8）（11）（7）（6）（5）KH30251型宽带鞭状有源天线北京计算机一厂凯弘仪器研发中心第5页共9页http://www.bjkh.com2．背板位置图⑿⋯⋯⋯⋯⋯⋯⋯⋯⋯充电和工作开关。⒀⋯⋯⋯⋯⋯⋯⋯⋯⋯充电电源端子。四、操作指南1.先将主机箱固定在三角架的云台上。2.将地网板固定在机箱上部的平行导轨上。3.将鞭状天线旋紧在主机上面中心位置的N型插座上（测量30MHz以下的信号时须将天线全部拉出）。4.将2米的连接电缆一头接主机面板上的RF-OUTPUT插座，另一头接到具有50输入阻抗的测试接收机的输入端上（或50匹配电阻上）。5.将2米的地线一端接...
