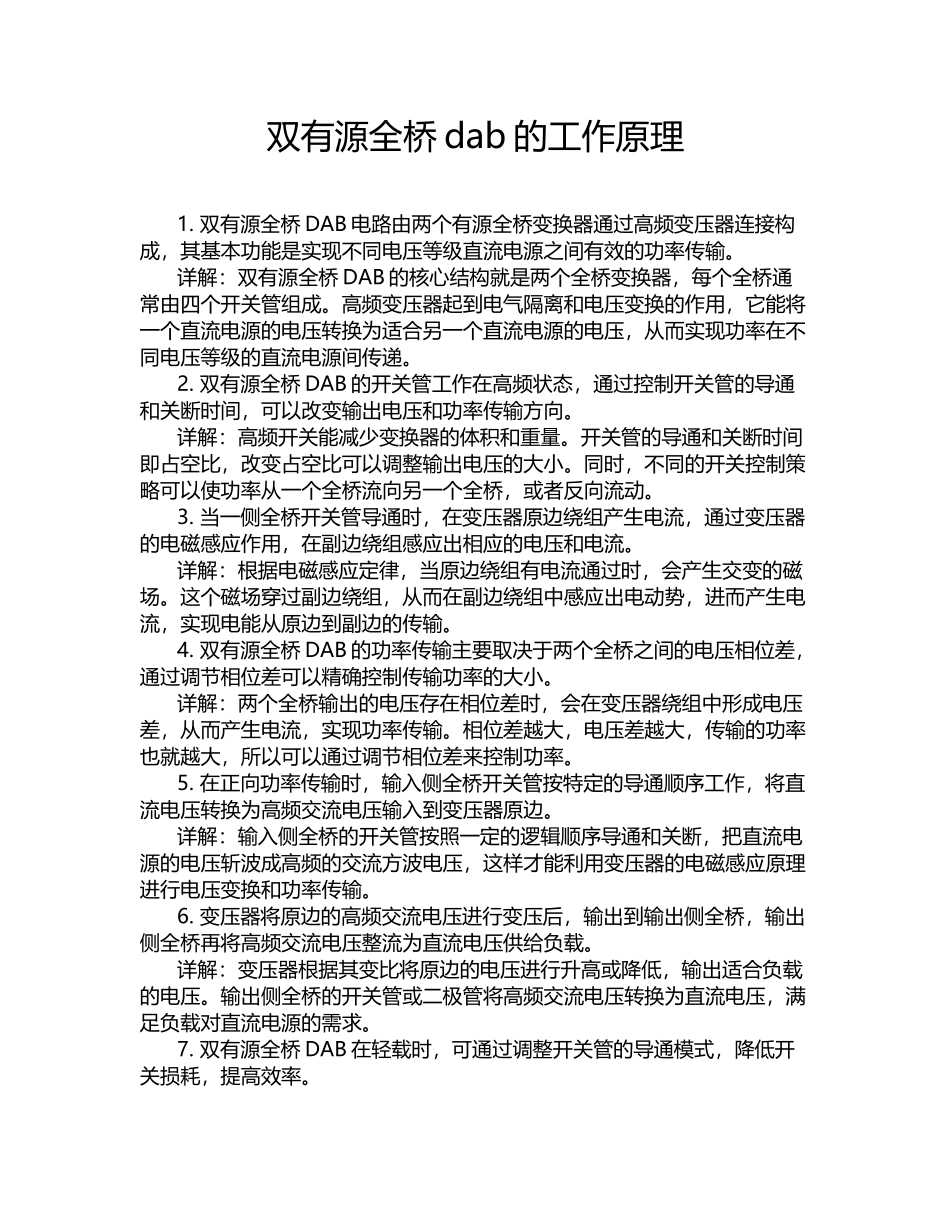

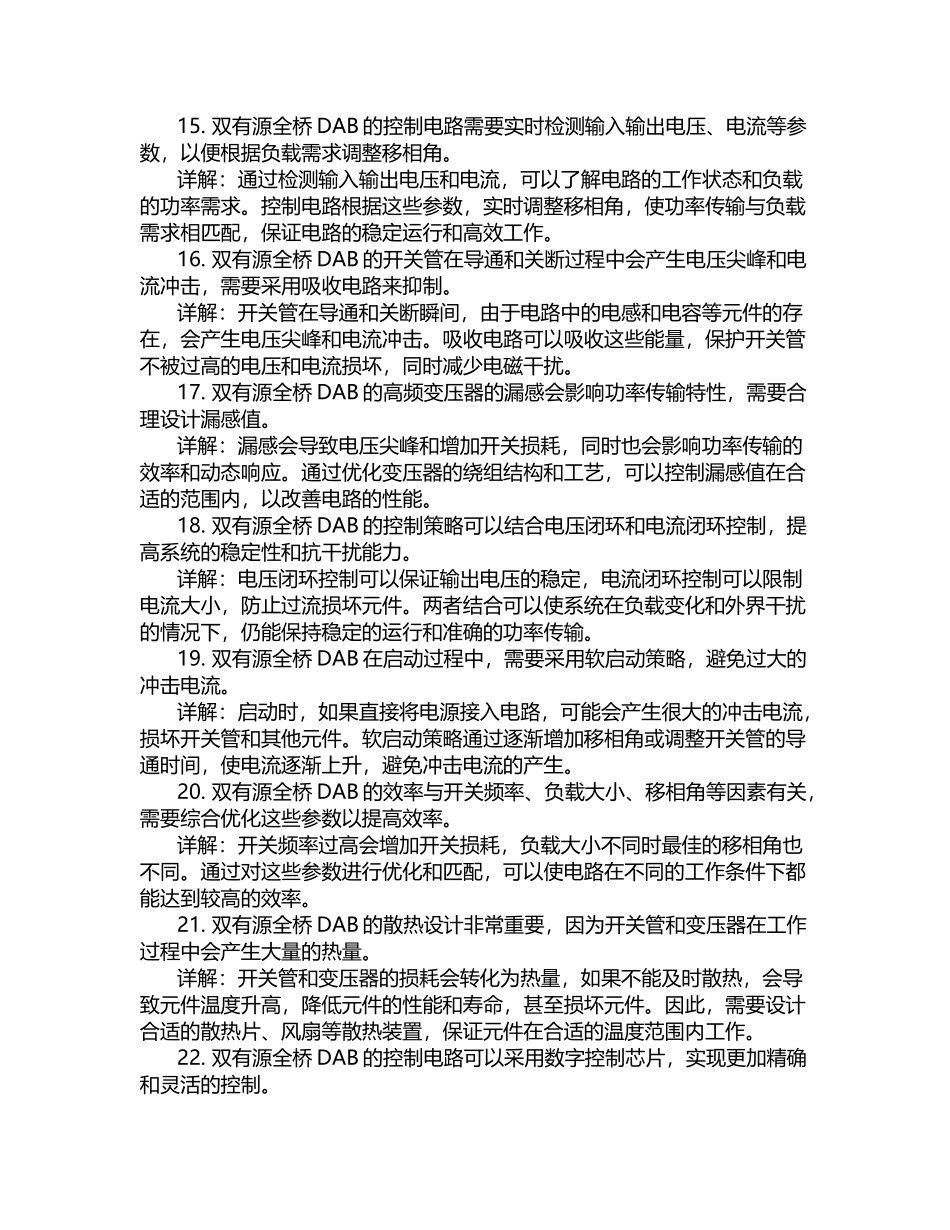

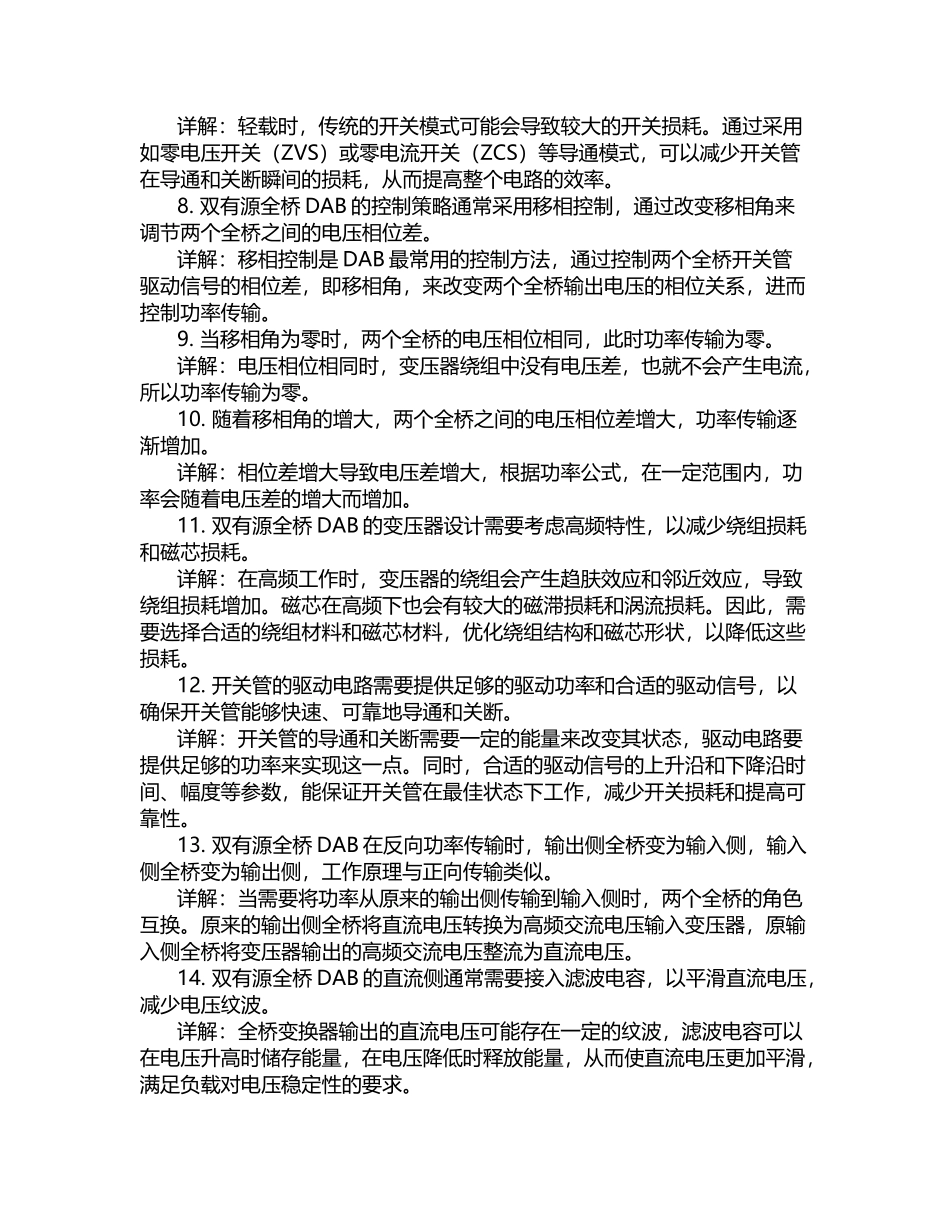

双有源全桥 dab 的工作原理1. 双有源全桥 DAB 电路由两个有源全桥变换器通过高频变压器连接构成，其基本功能是实现不同电压等级直流电源之间有效的功率传输。详解：双有源全桥 DAB 的核心结构就是两个全桥变换器，每个全桥通常由四个开关管组成。高频变压器起到电气隔离和电压变换的作用，它能将一个直流电源的电压转换为适合另一个直流电源的电压，从而实现功率在不同电压等级的直流电源间传递。2. 双有源全桥 DAB 的开关管工作在高频状态，通过控制开关管的导通和关断时间，可以改变输出电压和功率传输方向。详解：高频开关能减少变换器的体积和重量。开关管的导通和关断时间即占空比，改变占空比可以调整输出电压的大小。同时，不同的开关控制策略可以使功率从一个全桥流向另一个全桥，或者反向流动。3. 当一侧全桥开关管导通时，在变压器原边绕组产生电流，通过变压器的电磁感应作用，在副边绕组感应出相应的电压和电流。详解：根据电磁感应定律，当原边绕组有电流通过时，会产生交变的磁场。这个磁场穿过副边绕组，从而在副边绕组中感应出电动势，进而产生电流，实现电能从原边到副边的传输。4. 双有源全桥 DAB 的功率传输主要取决于两个全桥之间的电压相位差，通过调节相位差可以精确控制传输功率的大小。详解：两个全桥输出的电压存在相位差时，会在变压器绕组中形成电压差，从而产生电流，实现功率传输。相位差越大，电压差越大，传输的功率也就越大，所以可以通过调节相位差来控制功率。5. 在正向功率传输时，输入侧全桥开关管按特定的导通顺序工作，将直流电压转换为高频交流电压输入到变压器原边。详解：输入侧全桥的开关管按照一定的逻辑顺序导通和关断，把直流电源的电压斩波成高频的交流方波电压，这样才能利用变压器的电磁感应原理进行电压变换和功率传输。6. 变压器将原边的高频交流电压进行变压后，输出到输出侧全桥，输出侧全桥再将高频交流电压整流为直流电压供给负载。详解：变压器根据其变比将原边的电压进行升高或降低，输出适合负载的电压。输出侧全桥的开关管或二极管将高频交流电压转换为直流电压，满足负载对直流电源的需求。7. 双有源全桥 DAB 在轻载时，可通过调整开关管的导通模式，降低开关损耗，提高效率。详解：轻载时，传统的开关模式可能会导致较大的开关损耗。通过采用如零电压开关（ZVS）或零电流开关（ZCS）等导通模式，可以减少开关管在导通和关断瞬间的损耗，从而提高整个电路的效率。8...
