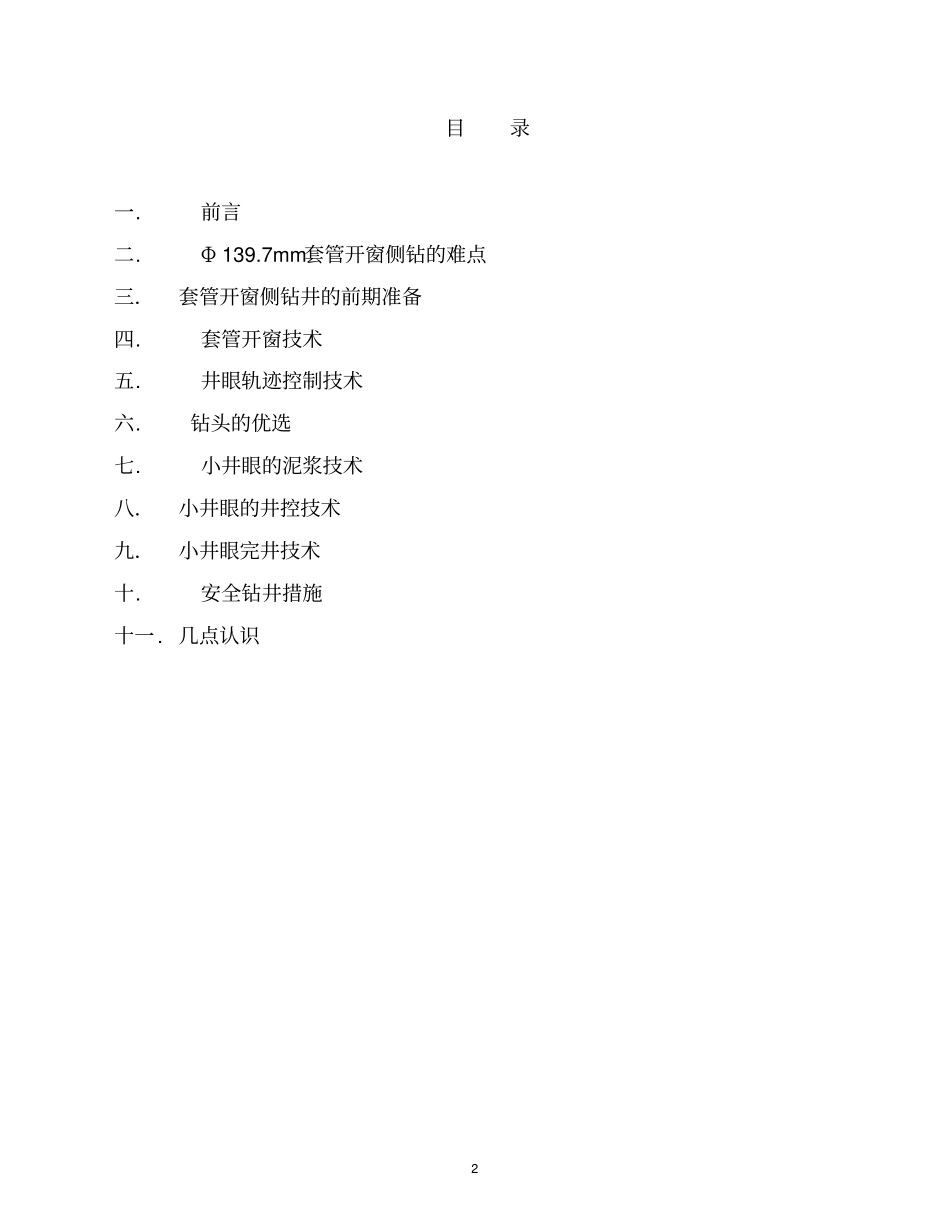

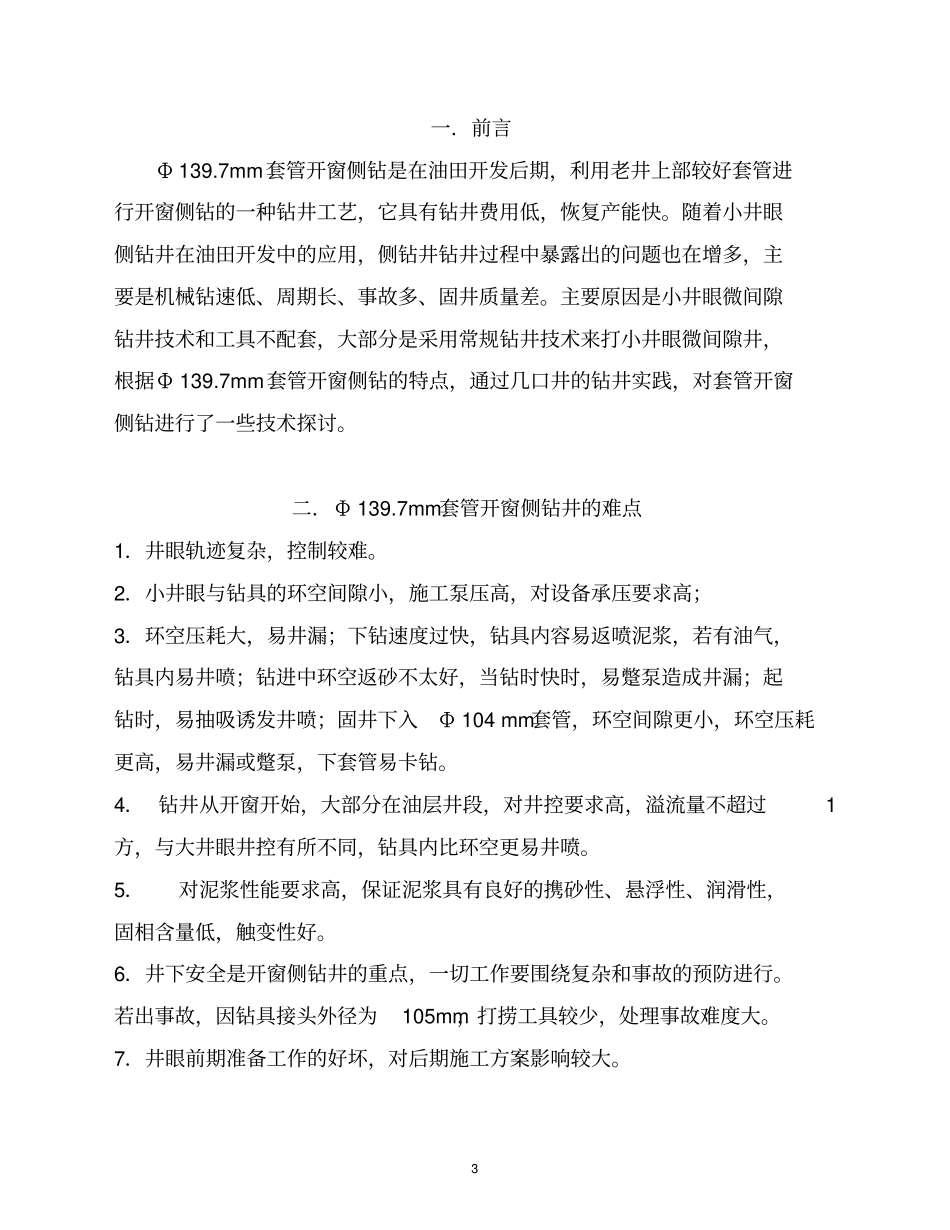

Φ139.7mm套管开窗侧钻技术2016年2月18日2目录一.前言二.Φ139.7mm套管开窗侧钻的难点三.套管开窗侧钻井的前期准备四.套管开窗技术五.井眼轨迹控制技术六.钻头的优选七.小井眼的泥浆技术八.小井眼的井控技术九.小井眼完井技术十.安全钻井措施十一.几点认识3一.前言Φ139.7mm套管开窗侧钻是在油田开发后期,利用老井上部较好套管进行开窗侧钻的一种钻井工艺,它具有钻井费用低,恢复产能快。随着小井眼侧钻井在油田开发中的应用,侧钻井钻井过程中暴露出的问题也在增多,主要是机械钻速低、周期长、事故多、固井质量差。主要原因是小井眼微间隙钻井技术和工具不配套,大部分是采用常规钻井技术来打小井眼微间隙井,根据Φ139.7mm套管开窗侧钻的特点,通过几口井的钻井实践,对套管开窗侧钻进行了一些技术探讨。二.Φ139.7mm套管开窗侧钻井的难点1.井眼轨迹复杂,控制较难。2.小井眼与钻具的环空间隙小,施工泵压高,对设备承压要求高;3.环空压耗大,易井漏;下钻速度过快,钻具内容易返喷泥浆,若有油气,钻具内易井喷;钻进中环空返砂不太好,当钻时快时,易蹩泵造成井漏;起钻时,易抽吸诱发井喷;固井下入Φ104mm套管,环空间隙更小,环空压耗更高,易井漏或蹩泵,下套管易卡钻。4.钻井从开窗开始,大部分在油层井段,对井控要求高,溢流量不超过1方,与大井眼井控有所不同,钻具内比环空更易井喷。5.对泥浆性能要求高,保证泥浆具有良好的携砂性、悬浮性、润滑性,固相含量低,触变性好。6.井下安全是开窗侧钻井的重点,一切工作要围绕复杂和事故的预防进行。若出事故,因钻具接头外径为105mm,打捞工具较少,处理事故难度大。7.井眼前期准备工作的好坏,对后期施工方案影响较大。4三.套管开窗侧钻井的前期准备一、技术准备1.在接到套管开窗侧钻井施工通知单后,必须对原井和其邻井进行调研,需要调研的资料有:完钻日期、地质简介、井身结构、钻井液、钻时、井径、井斜、套管数据、固井质量、复杂情况、井下事故、原井大修情况、原井井口、井筒现况、有无落物及周围注水井情况,老井井身结构和新井施工要求等。对壁厚是10.54mm的套管要注明,它直接影响开窗侧钻工具的准备。2、根据井况、技术状况以及经济性,综合考虑开窗侧钻井的整体施工方案,作好侧钻井的技术方案论证工作。对有一定难度的井,及时向采油厂协商解决方案,降低施工难度。3、为保证钻机正常运行,及时与采油厂作好侧钻井的交接工作,交接内容包括侧钻井的井筒封堵、套管试压、通径和测陀螺工作。二、工具、仪器和钻具准备1.Φ73mm钻杆内径必须一致,能通过Φ48mm的通径规,防止仪器和工具阻卡。2.钻铤、无磁钻铤、稳定器及配合接头须经探伤检查合格方可使用。3.侧钻井特殊钻具、工具配套(适用内径大于Φ121mm以上的套管)Φ118mm×2m通径规1根Φ118mm刮刀钻头1只Φ118mm单牙轮钻头1只Φ118mmPDC钻头1只Φ114mm斜向器1套Φ118mm钻铰式铣锥1只Φ95mm0.75°、1°、1.25°、1.5°单弯螺杆各1根5Φ104.8mm无磁钻铤或Φ89mm无磁承压钻杆1根Φ76mm方钻杆1根Φ89mm特制加重钻杆10根Φ104.8mm钻铤2根φ105mm定向直接头1只φ105mm回压凡尔(210×211)1只Φ73mm钻杆卡瓦1只安全卡瓦2付Φ76mm方钻杆下旋塞1只150吨×3m单臂吊环DH-150T1付Φ73mm钻杆吊卡*150吨3只Φ117mm、Φ115mm稳定器按需KKQ-114水力式扩孔器备注:对于10.54mm的套管,通径规和铣锥Φ115mm,斜向器Φ110-112mm,钻头Φ114-114.3mm。4.开窗侧钻井主要测量仪器aΦ36mm磁力单点照相测斜仪bΦ36mm磁力或电子多点照相测斜仪cΦ36mm有线随钻测量仪dΦ36mm陀螺测量仪三.设备及其它φ139.7mm套管开窗侧钻及大修井使用XJ650、XJ750钻机较合适,占地面积少,要求提升速度可控,提升负荷在120-150吨;泥浆泵3NB-500,缸套Φ100-110mm,排量在6-12公升/秒,承压35Mpa,可以满足修井挤堵和开6窗侧钻要求;钻机底座应能安装2FZ18-35双闸板;转盘要求转速可调,一般在30-120转/分,有扭矩仪;循环系统可进行加重、能单独配8-10方的泥浆,配备离心机及大于120目的震动筛,尽量减少泥浆罐数量,一般为2个罐;水龙头冲管耐压应满足35Mpa的正常施工;高压管...
