小功率直流稳压电源的课程设计教材VIP免费

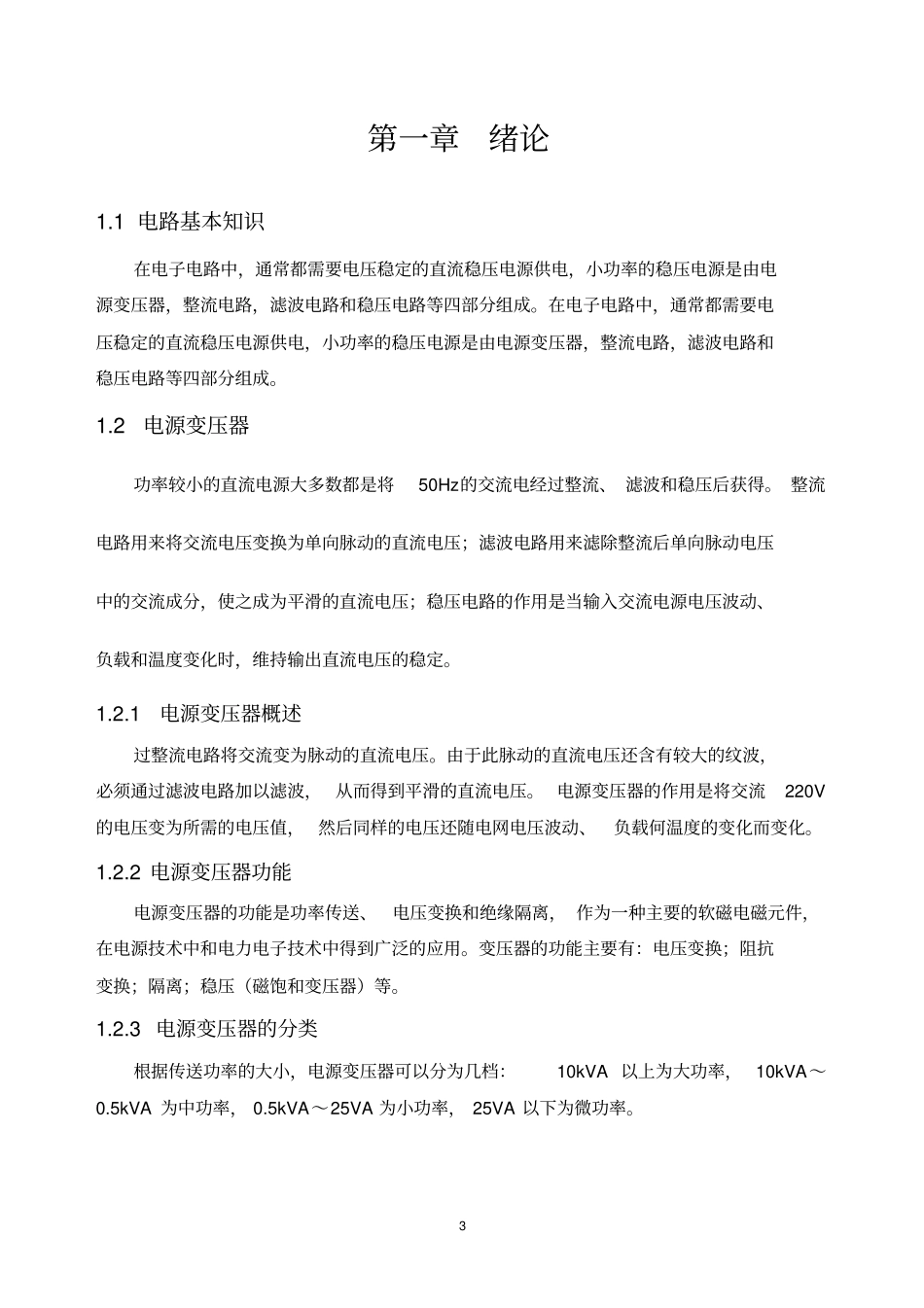

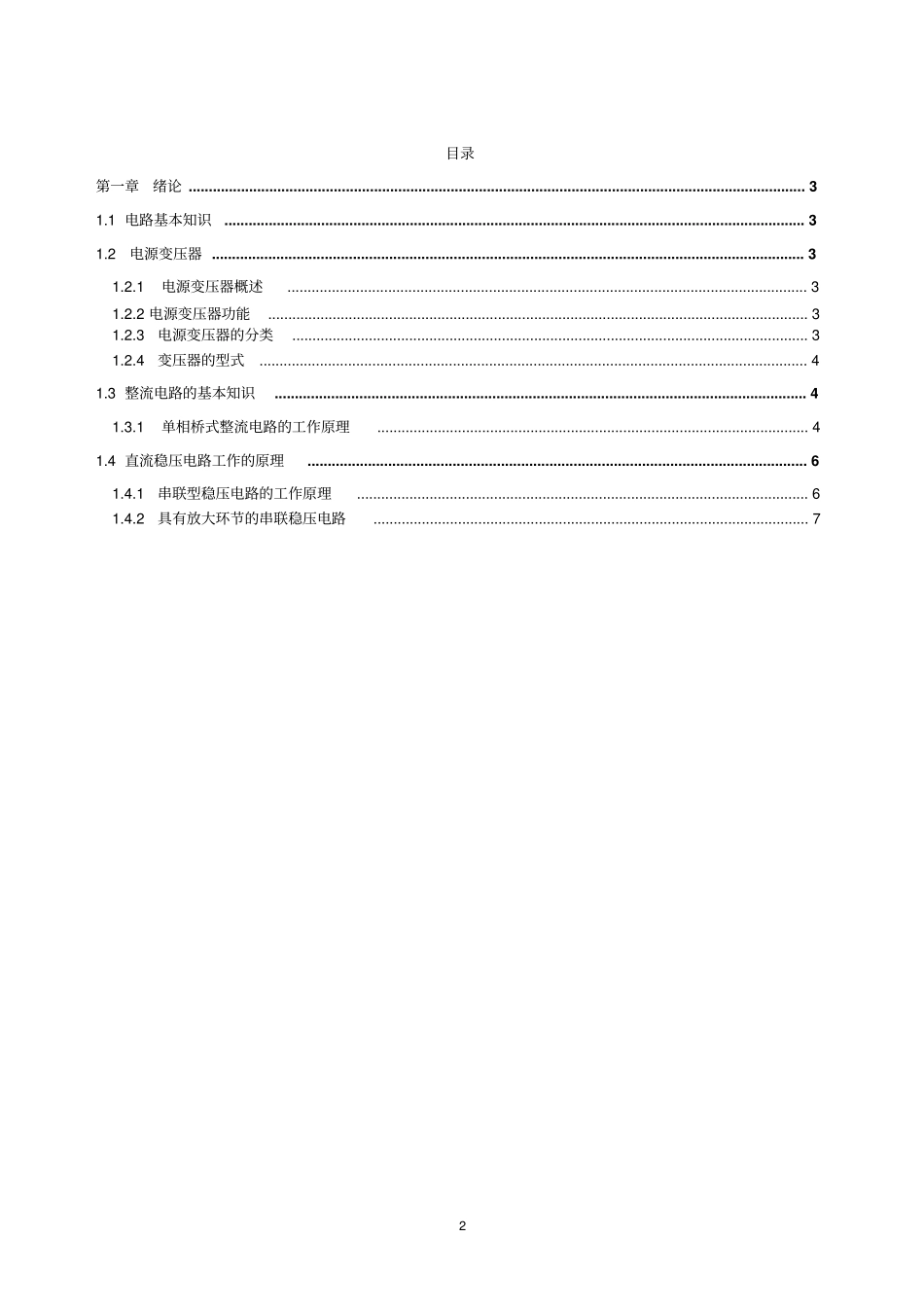

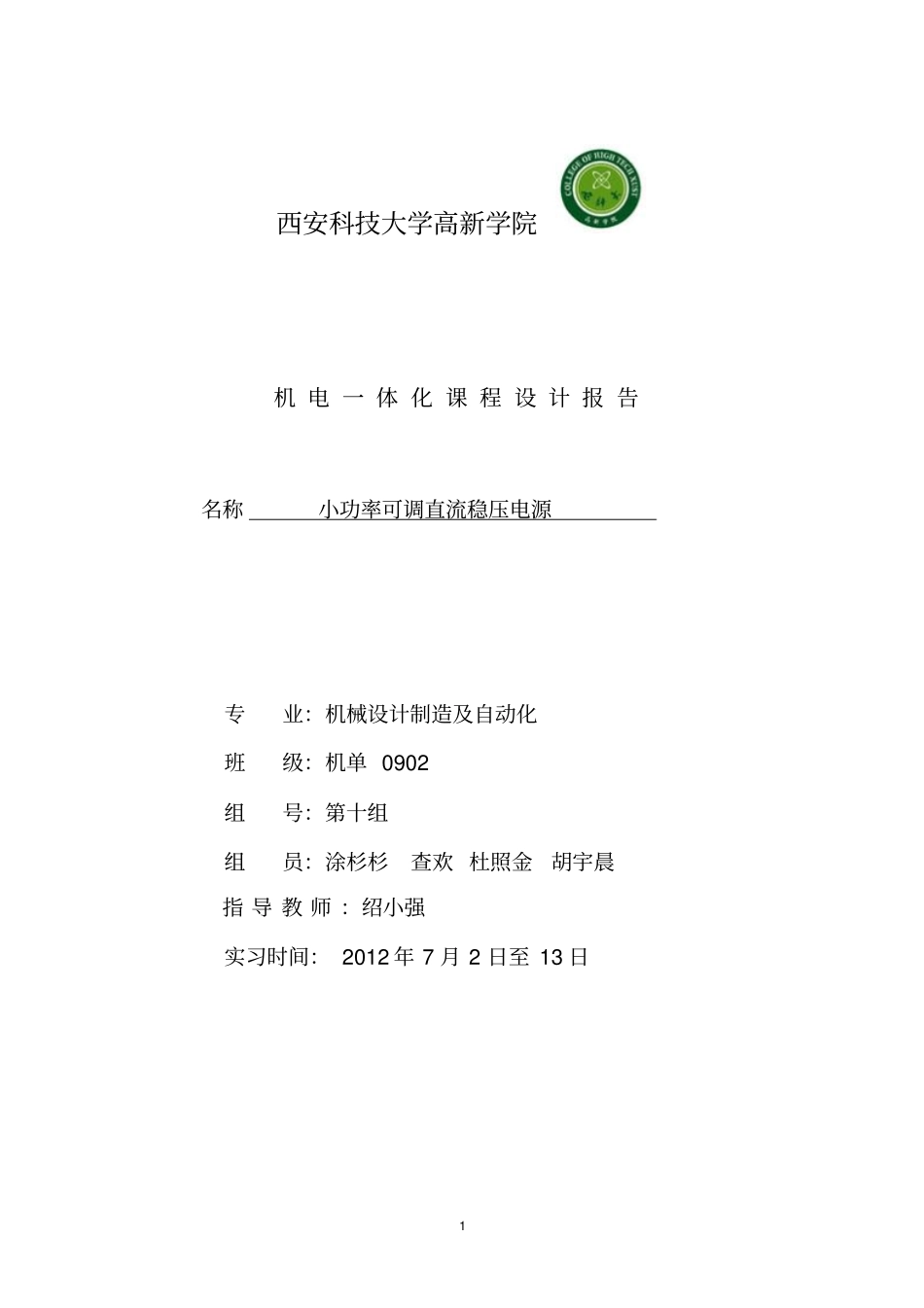

1西安科技大学高新学院机电一体化课程设计报告名称小功率可调直流稳压电源专业：机械设计制造及自动化班级：机单0902组号：第十组组员：涂杉杉查欢杜照金胡宇晨指导教师：绍小强实习时间：2012年7月2日至13日2目录第一章绪论.........................................................................................................................................................31.1电路基本知识................................................................................................................................................31.2电源变压器...................................................................................................................................................31.2.1电源变压器概述.................................................................................................................................31.2.2电源变压器功能......................................................................................................................................31.2.3电源变压器的分类................................................................................................................................31.2.4变压器的型式........................................................................................................................................41.3整流电路的基本知识....................................................................................................................................41.3.1单相桥式整流电路的工作原理...........................................................................................................41.4直流稳压电路工作的原理............................................................................................................................61.4.1串联型稳压电路的工作原理................................................................................................................61.4.2具有放大环节的串联稳压电路............................................................................................................73第一章绪论1.1电路基本知识在电子电路中，通常都需要电压稳定的直流稳压电源供电，小功率的稳压电源是由电源变压器，整流电路，滤波电路和稳压电路等四部分组成。在电子电路中，通常都需要电压稳定的直流稳压电源供电，小功率的稳压电源是由电源变压器，整流电路，滤波电路和稳压电路等四部分组成。1.2电源变压器功率较小的直流电源大多数都是将50Hz的交流电经过整流、滤波和稳压后获得。整流电路用来将交流电压变换为单向脉动的直流电压；滤波电路用来滤除整流后单向脉动电压中的交流成分，使之成为平滑的直流电压；稳压电路的作用是当输入交流电源电压波动、负载和温度变化时，维持输出直流电压的稳定。1.2.1电源变压器概述过整流电路将交流变为脉动的直流电压。由于此脉动的直流电压还含有较大的纹波，必须通过滤波电路加以滤波，从而得到平滑的直流电压。电源变压器的作用是将交流220V的电压变为所需的电压值，然后同样的电压还随电网电压波动、负载何温度的变化而变化。1.2.2电源变压器功能电源变压器的功能是功率传送、电压变换和绝缘隔离，作为一种主要的软磁电磁元件，在电源技术中和电力电子技术中得到广泛的应用。变压器的功能主要有：电压变换；阻抗变换；隔离；稳压（磁饱和变压器）等。1.2.3电源变压器的分类根据传送功率的大小，电源变压器可以分为几档：10kVA以上为大功率，10kVA～0.5kVA为中功率，0.5kVA～25VA为小功率，25VA以下为微功率。41.2.4变压器的型式变压器的最基本型式，包括两组绕有导线之线圈，并且彼此以电感方式称合一起。当一交流电流(具有某一已知频率)流于其中之一组线圈时，于...
