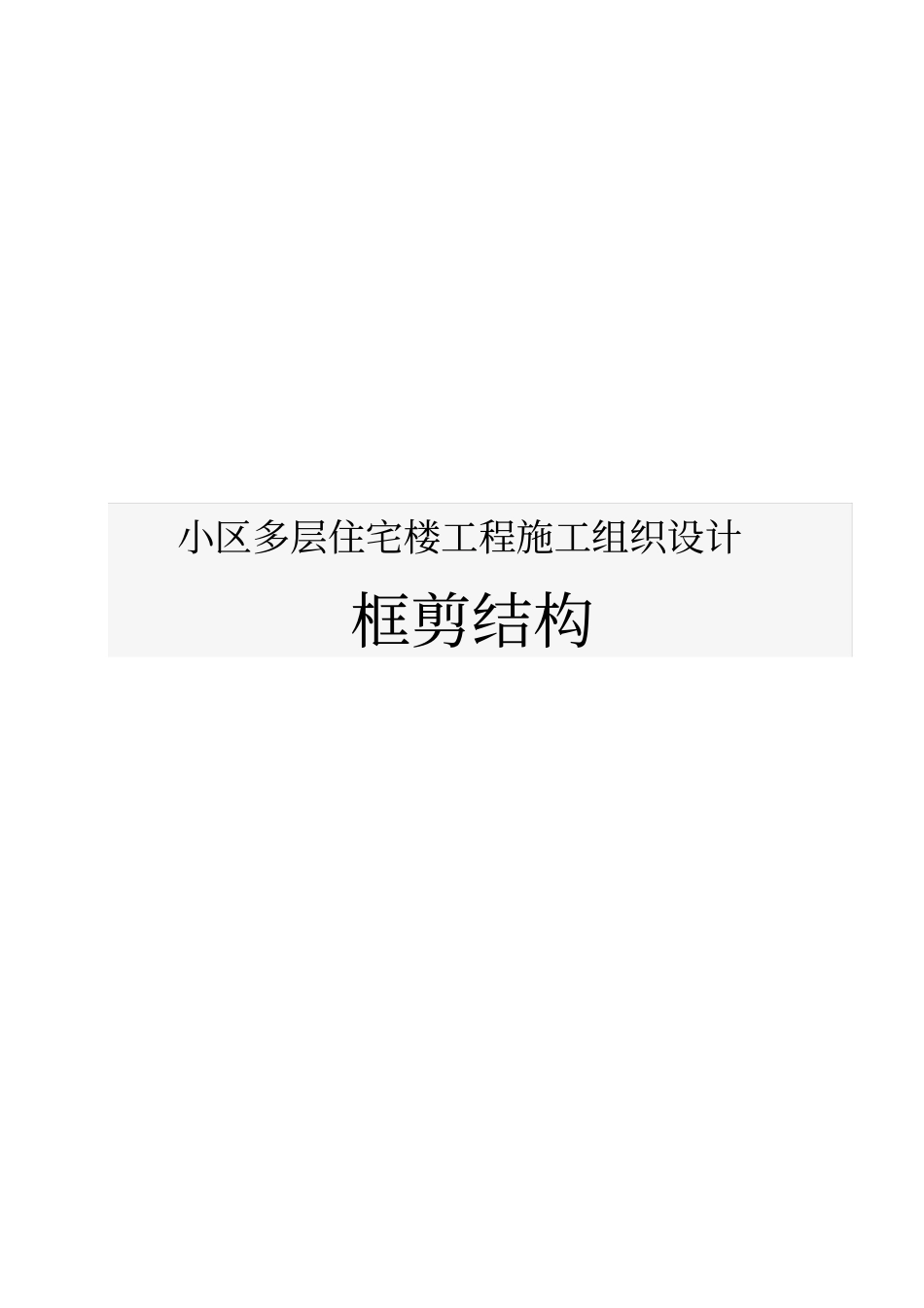

小区多层住宅楼工程施工设计方案框剪结构VIP免费

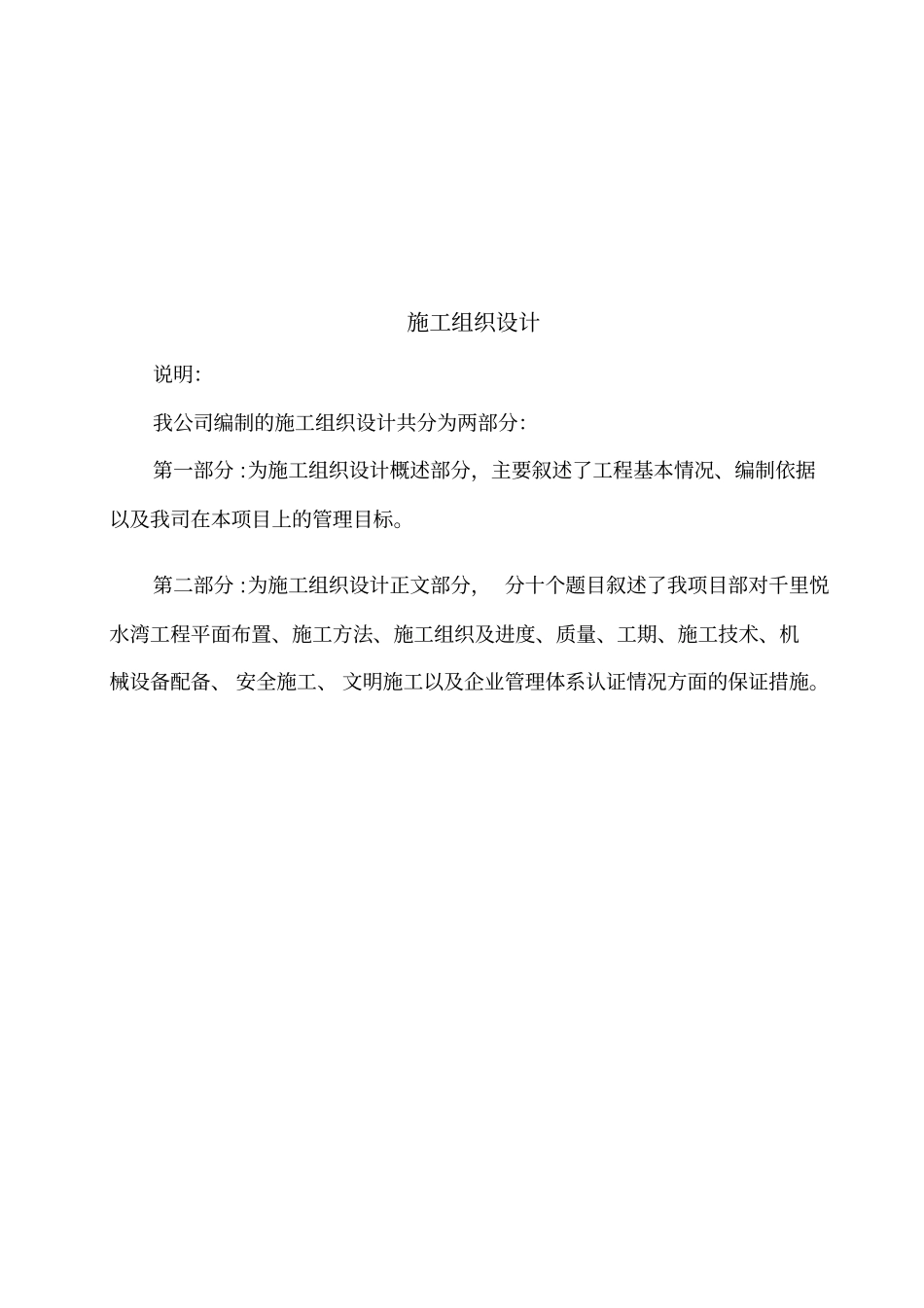

小区多层住宅楼工程施工组织设计框剪结构施工组织设计说明：我公司编制的施工组织设计共分为两部分：第一部分:为施工组织设计概述部分，主要叙述了工程基本情况、编制依据以及我司在本项目上的管理目标。第二部分:为施工组织设计正文部分，分十个题目叙述了我项目部对千里悦水湾工程平面布置、施工方法、施工组织及进度、质量、工期、施工技术、机械设备配备、安全施工、文明施工以及企业管理体系认证情况方面的保证措施。第一部分概述1、工程基本情况(一)建筑设计概况千里·悦水湾工程位于陕西省宝鸡市下法汤公路旁，是全现浇钢筋混凝土框架结构，局部为剪力墙结构。本工程建筑层数为地上6＋1层，局部为5层，共分为A,B,C三段，总建筑面积36540.1㎡，其中A段建筑面积6975.4㎡，B段建筑面积15879.8㎡，C段建筑面积13864.9㎡。房屋建筑高度为18.3m(-0.3m～檐口)。本工程按建筑层分为A,B两个防火分区，其中防火分区A中设置3部疏散梯，其中一部为室外梯，防火分区B中设置两部疏散梯，疏散楼梯总宽度为2.6m，疏散梯口防火门均为乙级防火门。并且根据防火分区情况，本工程设置了5部垂直电梯，电梯安装情况应由厂家在施工前进行说明。各分项工程概述：室内砌体工程：采用240厚或120厚非承重烧结多孔砖砌筑，用M5的混合砂浆进行墙体砌筑，在多水房间墙体下部需做120高的素混凝土挡水台。防水工程：由于本工程基础形式为条形基础为主，外墙防水施工至室外散水处收头，外墙防水采用1.0厚聚合物水泥基防水涂膜，墙面采用25厚1:2.5水泥砂浆加5%防水砂粉找平，在外墙找平前应根据相关规范对外墙拉杆孔进行封堵。卫生间，淋浴间，水泵房等用水房间地面防水采用1.5厚单组分聚氨酯防水涂膜，其中淋浴间内墙面须将防水层做至1.8m高。屋面防水等级为2级，防水层耐久年限为15年，其中平屋面防水层采用2道3厚的SBS防水卷材，坡屋面采用2厚水泥基聚合物防水涂膜。门窗工程：本工程为铝合金门窗，由于部分门窗设计尺寸与实际安放尺寸不一，本工程门窗均须按现场实际尺寸量取，加工和安装。施工中外门窗应满足保温节点要求，同时要落实好外墙保温形式，保温材料连接构造及厚度，冷桥构造节点等。保温工程：平屋面保温采用9cm厚岩棉保温板，坡屋面采用11cm厚岩棉保温板，外墙保温采用7cm厚岩棉保温板，与室外空气相连接的楼板下部做8cm厚岩棉保温板，采暖房间与非采暖房间隔墙采用2cm厚岩棉保温板，若施工部位有防水要求，保温板均在防水层上部，保温与防水层之间用麻刀灰进行隔离，并且屋面保温层上需作25厚1:2.5砂浆保护层。其他分项工程：本工程室外平台及踏步采用花岗岩铺设，室外散水采用1500宽的暗埋式混凝土散水，外饰面工程采用面砖与涂料相结合的施工工艺，具体位置及外墙效果详见建筑图，楼地面工程除管道井地面采用水泥砂浆抹光外，其余地面均为铺地砖地面，地砖规格及颜色详见建筑用料表。(二)结构设计概况本工程为钢筋混凝土框架剪力墙结构，框架抗震等级为四级，剪力墙抗震等级为三级，抗震设防烈度为7度，建筑结构安全等级为二级，设计使用年限50年。无地下室设计，±0.000为绝对标高603.50。基础工程：本工程基础形式为钢筋混凝土柱下独立基础，钢筋混凝土墙下交叉梁及条形基础，地基基础设计等级为丙级。基础持力层为第三层卵石层，承载力特征值为fak＝320kpa，场地开挖时应预留200mm厚土层用人工开挖，以免扰动持力层的原生结构，持力层开挖到后压实系数不小于0.95，开挖完经勘查单位验槽后再进行施工，基础垫层为C10，基础及基础梁为C35混凝土，构造柱及未注明构件混凝土强度等级为C30。地下部分完工后应及时进行室内土方回填，回填土采用天然粗砂，压实系数不小于0.94，并应分层夯实。混凝土工程：根据工程特点，本工程施工所使用混凝土均为商品混凝土。混凝土强度等级是混凝土垫层C10；；基础、基础梁为C35；柱，混凝土墙为C35；圈梁、构造柱、预制构件为C30；混凝土结构地面以上及地面以下露天构件环境类别为二b类，地面以上室内环境为一类，混凝土结构中构件的挠度应不影响功能使用和外观要求，混凝土结构施工中必须密切配合建筑，给排水，电气，设备，和动力等有关图纸施工，如：配...
